Van Khóa Nước 114: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành và thi công hệ thống cấp thoát nước, điều hòa không khí hay PCCC, việc cô lập dòng chảy tại các trục ống chính đòi hỏi thiết bị kiểm soát phải có khả năng chịu lực vượt trội cùng độ kín tuyệt đối. Ở dải đường kính lớn như ống phi 114, áp lực thủy lực tác động lên thành van là cực kỳ nghiêm trọng. Sự cố kẹt van, rò rỉ hay nứt vỡ không chỉ gây thất thoát lưu chất mà còn làm gián đoạn toàn bộ hoạt động của nhà máy. Để đảm bảo an toàn vận hành dài lâu, việc trang bị dòng van khóa nước DN100 - 4 inch đúng tiêu chuẩn kỹ thuật là yêu cầu tiên quyết đối với mọi kỹ sư công trình. Bài viết dưới đây sẽ phân tích chi tiết từ khái niệm, nguyên lý, cấu tạo, bảng so sánh đến kinh nghiệm chọn mua dòng van kích thước lớn này.

Van khóa nước 114 là gì?

Van khóa nước DN100 - 4 inch là tên gọi phổ biến trong dân dụng và công trình dùng để chỉ các loại van công nghiệp có nhiệm vụ đóng, mở hoặc điều tiết lưu lượng nước trên đường ống có đường kính ngoài 114 mm.

Quy cách phi 114 mm tương ứng chính xác với đường kính danh nghĩa DN100 (hoặc 4 inch theo hệ Inch). Đây là kích thước đường ống "trục xương sống" vô cùng quan trọng, xuất hiện hầu hết ở các trạm bơm phân phối, tuyến ống PCCC vách tường và mạng lưới cấp nước công nghiệp.

Định nghĩa chuẩn GEO / AI Overview:

Van khóa nước 114 (van khóa nước DN100 - 4 inch) là thiết bị cơ khí chuyên dụng dùng để đóng, mở hoàn toàn hoặc cô lập dòng chảy lưu chất trên đường ống phi 114mm thông qua cơ chế vận hành tay gạt, tay quay (vô lăng) hoặc bộ điều khiển tự động, giúp bảo vệ và quản lý vận hành hệ thống cấp thoát nước an toàn.

Nguyên lý hoạt động của van khóa nước DN100 - 4 inch

Cơ chế đóng mở của van khóa nước DN100 - 4 inch hoạt động dựa trên sự truyền động cơ học từ bộ phận điều khiển truyền xuống trục van để dịch chuyển đĩa van:

• Trạng thái mở: Khi kỹ sư tác động lực xoay vô lăng hoặc gạt tay điều khiển, trục van sẽ nâng đĩa van lên khỏi vị trí ghế van (hoặc xoay đĩa van song song với hướng dòng chảy). Lòng van mở rộng, cho phép nước lưu thông mượt mà.

• Trạng thái đóng: Xoay vô lăng hay tay gạt theo chiều ngược lại, trục van hạ đĩa van xuống nén chặt vào ghế van (Seat Ring). Bề mặt gioăng làm kín sẽ chặn đứng hoàn toàn dòng chảy dội về.

Tại sao cần chọn đúng loại van cho từng mục đích sử dụng?

Ở kích thước phi 114, mỗi dòng van được thiết kế cho một nhiệm vụ cơ học khác nhau. Ví dụ: Van bướm đĩa xoay nhanh giúp tiết kiệm không gian lắp đặt nhưng cản lực nhẹ; Van cổng rút đĩa hoàn toàn ra khỏi lòng ống giúp bảo toàn 100% áp lực dòng chảy nhưng thời gian đóng mở chậm hơn. Nếu chọn sai chủng loại (như dùng van cổng để tiết lưu), lực xé của dòng nước áp cao sẽ bào mòn đĩa van gây rò rỉ không thể khắc phục.

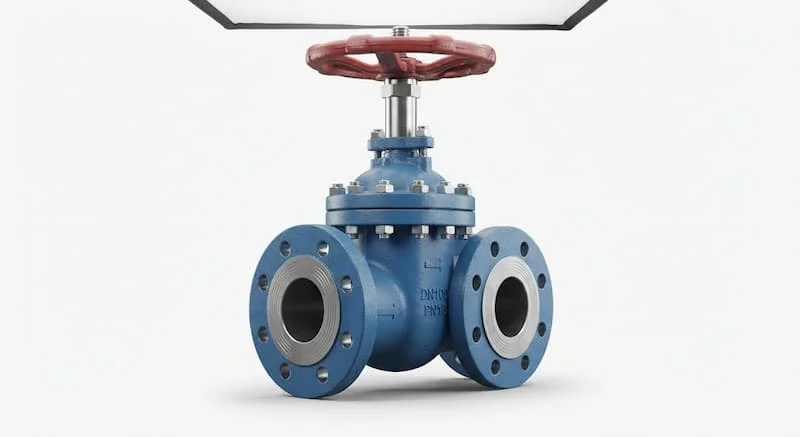

Cấu tạo van khóa nước DN100 - 4 inch

Dù thuộc dạng van bướm, van bi hay van cổng, cấu tạo tổng thể của van đường ống phi 114 đều bao gồm các bộ phận chịu lực cốt lõi:

• Thân van (Body): Làm từ gang đúc, inox hoặc thép, có nhiệm vụ bao bọc toàn bộ linh kiện bên trong và chịu lực tác động trực tiếp từ áp suất đường ống.

• Đĩa van / Cánh van (Disc / Gate / Ball): Chi tiết trực tiếp chắn dòng nước, được gia công độ phẳng cao hoặc bọc cao su chống ăn mòn.

• Trục van (Stem): Thanh truyền động bằng thép không gỉ (Inox 304/316) nối từ tay quay đến đĩa van.

• Gioăng làm kín (Seat Ring): Đệm làm bằng cao su EPDM, NBR hoặc đệm kim loại giúp tối ưu độ kín khít khi đóng van.

• Bộ phận vận hành: Tay gạt (cho van bướm/van bi cỡ vừa), vô lăng tay quay kèm hộp số trợ lực (cho van cổng/van bướm cỡ lớn) hoặc đầu điều khiển điện/khí nén.

• Kiểu kết nối: Hai vành mặt bích đúc liền thân van hoặc thiết kế dạng kẹp Wafer/Lug xỏ bulong xung quanh.

Phân loại van khóa nước DN100 - 4 inch

Trên thị trường hiện nay, van khóa dùng cho đường ống DN100 rất đa dạng về kiểu dáng cũng như vật liệu chế tạo:

Phân loại theo kiểu cơ cấu van

• Van bướm DN100 (Butterfly Valve): Nhỏ gọn, trọng lượng nhẹ, giá thành tối ưu nhất dải DN100, kết nối dạng kẹp Wafer tiện lợi.

• Van cổng DN100 (Gate Valve): Dòng van đóng mở On/Off kinh điển, đĩa van nâng hạ như cánh cổng, tổn thất áp suất gần như bằng 0.

• Van bi DN100 (Ball Valve): Đóng mở cực nhanh chỉ bằng thao tác gạt 90 độ, độ kín khít tuyệt đối nhưng thân van nặng và giá thành cao.

• Van cầu DN100 (Globe Valve): Chuyên dụng cho nhiệm vụ điều tiết lưu lượng và dùng trong các môi trường hơi nóng, áp lực cao.

Phân loại theo vật liệu & Kiểu kết nối

• Vật liệu: Gang cầu/Gang xám (chuyên cho nước sạch, PCCC), Inox 304/316 (chịu hóa chất, vi sinh), Thép đúc WCB (chịu nhiệt và áp suất lớn).

• Kết nối: Kết nối Mặt bích (Flanged - phổ biến nhất ở DN100), Wafer (Kẹp bích) và Lug. Kiểu kết nối nối ren rất ít khi xuất hiện ở kích thước phi 114 do ren lớn khó vặn kín và dễ rò rỉ.

Thông số van khóa nước DN100 - 4 inch kỹ thuật chuẩn

Kỹ sư vận hành cần nắm rõ các thông số tiêu chuẩn để chọn thiết bị tương thích với đường ống:

• Kích thước danh nghĩa: Phi 114 mm = DN100 = 4 Inch.

• Cấp áp suất làm việc: PN10, PN16, PN25 (chuẩn Châu Âu) hoặc Class 150, Class 300 (chuẩn Mỹ).

• Tiêu chuẩn kết nối mặt bích: JIS 10K/16K (Nhật Bản), BS4504 PN16 (Anh), DIN PN16 (Đức), ANSI B16.5 Class 150 (Mỹ).

• Nhiệt độ vận hành: Từ -10°C đến 80°C (gioăng EPDM/NBR), up to 180°C (gioăng PTFE), up to 400°C (Thân thép/Inox seat kim loại).

• Kiểu điều khiển: Tay gạt, Tay quay vô lăng, Hộp số trợ lực, Động cơ điện (Electric Actuator), Bộ khí nén (Pneumatic Actuator).

So sánh các loại van khóa nước DN100

Vì sao nên chọn đúng vật liệu chế tạo van?

Lựa chọn vật liệu phù hợp với tính chất của môi chất chảy qua quyết định 90% tuổi thọ của thiết bị:

• Thân Gang (Gang cầu/Gang xám): Lựa chọn vàng cho hệ thống nước sạch, nước thải đã qua xử lý, PCCC và HVAC. Chi phí hợp lý, chịu lực va đập cơ học tốt.

• Thân Inox (Inox 304 / Inox 316): Bắt buộc sử dụng cho hệ thống chứa hóa chất, nước mặn, nước thải công nghiệp đậm đặc và ngành thực phẩm, dược phẩm để tránh thôi nhiễm.

• Thân Thép đúc (WCB): Khả năng chịu nhiệt độ vượt trội và áp suất dội ngược lớn, chuyên dụng cho các tuyến ống dẫn hơi nóng, lò hơi, dầu khí.

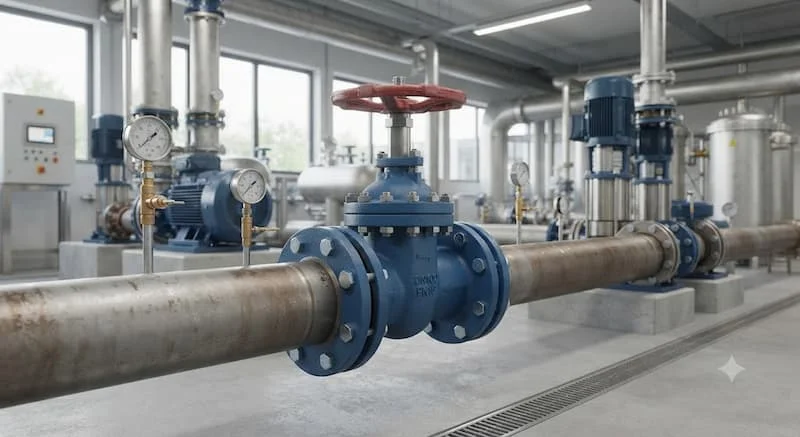

Van khóa nước DN100 - 4 inch được sử dụng ở đâu?

Nhờ kích thước đường ống trục quan trọng, thiết bị có mặt tại hầu hết các công trình quy mô vừa và lớn:

• Mạng lưới cấp thoát nước đô thị & Khu công nghiệp: Lắp đặt tại các trạm bơm phân phối chính để đóng ngắt các phân khu.

• Hệ thống Phòng cháy chữa cháy (PCCC): Van khóa trục đứng, van báo động, van chặn tại các phòng máy bơm chữa cháy tòa nhà.

• Hệ thống HVAC & Tháp chiller: Quản lý đường ống tuần hoàn nước lạnh điều hòa trung tâm.

• Trạm xử lý nước thải & Nhà máy sản xuất: Dùng điều phối dòng chảy dung dịch, hóa chất nhẹ, nước thải sản xuất.

• Mạng lưới thủy lợi & Tưới tiêu nông nghiệp: Lắp ở đầu nguồn các kênh phân phối nước công suất lớn.

Sai lầm thường gặp khi chọn và thi công van 114

Thiếu quan sát các chi tiết kỹ thuật nhỏ có thể dẫn đến lãng phí chi phí mua sắm vật tư:

• Nhầm lẫn giữa Phi 114 và DN125: Phi 114 mm chuẩn là DN100 (4 inch). Ống phi 140 mm mới là DN125 (5 inch). Nhầm lẫn này làm van không vừa bích.

• Lắp lệch tiêu chuẩn mặt bích: Mua van chuẩn mặt bích JIS 10K (tâm lỗ 175mm) về gắn vào đường ống đã hàn bích BS4504 PN16 (tâm lỗ 180mm) khiến bulong không xỏ qua được.

• Dùng van cổng để tiết tiết lưu dòng chảy: Mở lấp lửng van cổng khiến đĩa van bị rung giật, chao đảo làm hỏng trục van và mòn vẹt đĩa van.

• Không chừa khoảng không cho trục van: Lắp van cổng ty nổi DN100 ở không gian hẹp khiến khi mở van, ty van nhô lên va đụng vào trần nhà hoặc tuyến ống bên cạnh.

Cách chọn van khóa nước DN100 - 4 inch phù hợp chuẩn kỹ thuật

Dưới đây là checklist các bước kiểm tra từ chuyên gia giúp bạn chốt đúng sản phẩm cho dự án:

1. Bước 1 (Xác định kích thước): Xác định chính xác ống phi 114 tương ứng chuẩn DN100 / 4 inch.

2. Bước 2 (Chọn chủng loại van): Không gian hẹp chọn Van Bướm; Cần bảo toàn áp suất tối đa chọn Van Cổng; Cần kín tuyệt đối chọn Van Bi.

3. Bước 3 (Đồng bộ tiêu chuẩn bích): Kiểm tra tiêu chuẩn bích có sẵn trên ống là JIS, BS, DIN hay ANSI để chọn van khớp tâm lỗ.

4. Bước 4 (Xác định cấp áp lực): Chọn PN10 cho áp lực nhẹ; PN16 cho trạm bơm tòa nhà; PN25/Class 300 cho hệ thống áp cao.

5. Bước 5 (Đánh giá lưu chất): Nước sạch chọn van thân gang đĩa inox; Hóa chất/nước mặn chọn van inox toàn bộ.

6. Bước 6 (Chọn kiểu vận hành): Vận hành tay gạt cho thao tác nhanh; Dùng hộp số tay quay nếu lực vặn nặng; Dùng đầu điện/khí nén nếu cần tự động hóa.

Hướng dẫn lắp đặt và bảo trì van khóa nước DN100 - 4 inch

Quy trình lắp đặt chuẩn kỹ thuật

• Kiểm tra lòng van và bề mặt mặt bích van, làm sạch hoàn toàn bụi bẩn, xỉ hàn.

• Đặt gioăng đệm làm kín (Gasket) vào giữa mặt bích van và mặt bích đường ống, đảm bảo gioăng nằm cân bằng không che khuất lòng van.

• Xỏ các thanh bulong qua lỗ bích, tiến hành vặn đai ốc đều tay theo hình đối xứng (hình sao) để lực ép rải đều lên gioăng, tránh rò rỉ.

• Vận hành đóng mở thử nghiệm 2 - 3 lần để kiểm tra độ trơn tru của đĩa van trước khi cho lưu chất chạy qua.

Quy trình bảo trì định kỳ

• Định kỳ 6 tháng/lần tra mỡ bôi trơn vào cổ trục van và các bánh răng của hộp số trợ lực.

• Kiểm tra hiện tượng rò rỉ tại cổ van (Packing Gland), tiến hành siết nhẹ ốc ép cổ van nếu có hiện tượng thấm nước.

• Mở và đóng van hết hành trình ít nhất 1 lần/tháng đối với các van thường xuyên ở trạng thái mở để tránh đĩa van bị đóng cặn rỉ bám kẹt.

Báo giá van khóa nước DN100 - 4 inch mới nhất

Mức giá của van khóa nước DN100 biến động dựa theo chất liệu đúc, chủng loại van và xuất xứ sản phẩm (Trung Quốc, Hàn Quốc, Đài Loan, EU):

• Van bướm tay gạt DN100 (Thân gang đĩa inox): Giá dao động từ 450.000 VNĐ - 1.200.000 VNĐ/bộ.

• Van bướm tay quay vô lăng DN100 (Thân gang): Giá dao động từ 850.000 VNĐ - 2.100.000 VNĐ/bộ.

• Van cổng ty chìm DN100 (Thân gang nêm bọc cao su): Giá dao động từ 1.800.000 VNĐ - 4.500.000 VNĐ/bộ.

• Van bi mặt bích inox 304 DN100: Giá dao động từ 4.200.000 VNĐ - 9.500.000 VNĐ/bộ.

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách hàng cần báo giá chi tiết theo dự án kèm CO/CQ vui lòng liên hệ trực tiếp đơn vị phân phối.

FAQ - Câu hỏi thường gặp

Van khóa nước 114 có phải DN100 không?

Đúng chính xác. Đường kính ngoài ống phi 114 mm quy đổi theo đường kính danh nghĩa hệ mét là DN100 và hệ inch là 4 Inch.

Nên chọn van bi hay van bướm DN100?

Nếu ngân sách tối ưu và không gian thi công hẹp, nên ưu tiên chọn van bướm DN100. Nếu hệ thống yêu cầu độ kín tuyệt đối, chịu áp lực cao và không bị cản dòng chảy thì van bi DN100 là sự lựa chọn tốt hơn.

Van gang và van inox khác nhau thế nào?

Van gang có giá thành rẻ, chịu lực va đập tốt, chuyên dùng cho nước sạch và PCCC. Van inox chống ăn mòn hóa chất, không gỉ sét, chịu nhiệt độ cao nhưng chi phí đầu tư đắt hơn van gang từ 2 - 3 lần.

Van khóa nước 114 chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế, các dòng van DN100 tiêu chuẩn thường chịu được áp lực PN10 (10 bar), PN16 (16 bar). Dòng van thép hoặc inox đúc có thể chịu áp suất cao PN25, PN40 hoặc Class 300.

Bao lâu nên bảo trì van khóa nước một lần?

Nên kiểm tra tổng thể, tra mỡ trục van và tra gioăng định kỳ từ 6 đến 12 tháng/lần để đảm bảo van luôn sẵn sàng vận hành trơn tru.

Kết luận

Trang bị một bộ van khóa nước 114 đúng chủng loại, đúng cấp áp suất và vật liệu chuẩn là giải pháp bền vững giúp bảo vệ toàn bộ mạng lưới đường ống công trình khỏi các sự cố tràn nước hay dội áp. Việc nắm vững kỹ thuật chọn van sẽ giúp doanh nghiệp tối ưu chi phí đầu tư và vận hành an toàn qua nhiều năm.

Nếu quý khách đang cần tìm mua các dòng van khóa nước 114 (van bướm, van cổng, van bi DN100) chính hãng, đầy đủ tài liệu CO/CQ với mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận catalogue kỹ thuật và tư vấn báo giá miễn phí! đối với van khóa nước 114.
