Hướng Dẫn Chọn Mua và Lập Kế Hoạch Lắp Đặt Van Khóa 60 Chuẩn Kỹ Thuật

Khi lắp đặt hoặc sửa chữa hệ thống đường ống, việc lựa chọn van khóa 60 đúng kích thước là yếu tố quan trọng để đảm bảo khả năng đóng mở và độ kín của hệ thống. Trong đó, “van khóa 60” là cách gọi thường gặp khi người dùng tìm kiếm dòng van dùng cho đường ống kích thước khoảng phi 60.

Tuy nhiên, trên thực tế, việc chỉ dựa vào con số đường kính bên ngoài để mua sắm thường dẫn đến những sai sót đáng tiếc như lắp không khít, rò rỉ lưu chất hoặc nhanh hỏng hóc do chọn sai vật liệu. Bài viết chuyên sâu này sẽ giúp bạn làm rõ bản chất kỹ thuật, phân loại chi tiết cũng như quy trình chuẩn để lựa chọn đúng loại van khóa nước 60 cho công trình của mình.

Van khóa 60 là gì?

Van khóa 60 là cách gọi phổ biến cho loại van được lựa chọn để đóng, mở hoặc kiểm soát dòng lưu chất trên đường ống có kích thước khoảng phi 60. Tùy cấu tạo và tiêu chuẩn sản xuất, van có thể sử dụng kiểu nối ren, nối bích, rắc co hoặc các dạng kết nối khác.

Trong thực tế vận hành hệ thống đường ống, van khóa đảm nhận chức năng điều tiết, đóng hoặc mở dòng chảy của nước, khí, dầu hoặc hóa chất. Khi tìm kiếm sản phẩm, con số “60” thường được người dùng hiểu là đường kính ngoài của ống (phi 60).

Tuy nhiên, bạn cần phân biệt rõ ràng giữa các thông số:

• Phi 60: Kích thước đường kính ngoài danh nghĩa của ống nhựa hoặc ống kẽm phổ thông.

• DN (Diameter Nominal): Kích thước danh nghĩa theo tiêu chuẩn kỹ thuật quốc tế (thường ống phi 60 sẽ tương đương với cỡ ống danh định khoảng DN50).

• Inch: Đơn vị đo lường quy đổi (ống phi 60 tương đương cỡ ống 2 inch).

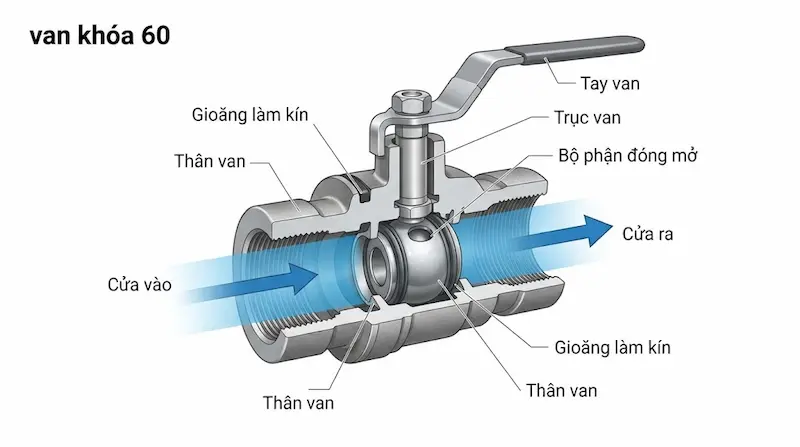

Nguyên lý hoạt động của van khóa 60

1. Cơ chế đóng mở

Mọi dòng van khóa đều vận hành dựa trên một cơ chế chung: Người vận hành tác động lực lên tay van hoặc bộ truyền động, truyền lực qua trục van đến bộ phận chặn dòng bên trong thân van, từ đó làm thay đổi tiết diện dòng chảy.

2. Trạng thái mở

Khi van ở trạng thái mở hoàn toàn, dòng lưu chất đi qua van với mức độ cản trở thấp nhất. Tuy nhiên, tổn thất áp suất qua van luôn tồn tại và phụ thuộc vào cấu tạo nội bộ của từng loại van. Các dòng van hiện đại thường được tối ưu hóa để đảm bảo tốc độ dòng chảy ổn định.

3. Trạng thái đóng

Khi vặn hoặc xoay để đóng, bộ phận chặn dòng tiếp xúc chặt chẽ với gioăng làm kín để ngăn hoàn toàn dòng lưu chất. Độ kín khít tuyệt đối của trạng thái này phụ thuộc hoàn toàn vào chất lượng vật liệu làm kín, kết cấu cơ khí và điều kiện áp suất làm việc thực tế.

4. Tại sao phải chọn đúng kích thước?

Việc lắp đặt một chiếc van không chuẩn kích thước sẽ gây ra nhiều hệ lụy nghiêm trọng:

• Gây khó khăn lớn trong quá trình thi công và lắp đặt.

• Bắt buộc phải sử dụng thêm các phụ kiện chuyển đổi rườm rà, tốn kém chi phí.

• Làm tăng nguy cơ rò rỉ tại các điểm tiếp nối do lệch ren hoặc lệch tâm bích.

• Làm suy giảm lưu lượng dòng chảy và gây mất ổn định áp suất toàn hệ thống.

Phân tích chuyên sâu

Các loại van khóa nước 60 phổ biến hiện nay

Việc nắm rõ đặc tính của từng dòng sản phẩm sẽ giúp bạn tối ưu hóa hiệu quả vận hành và chi phí đầu tư cho hệ thống đường ống.

Van bi 60

• Cấu tạo & Đặc điểm: Sử dụng một viên bi đục lỗ rỗng nằm bên trong thân van để kiểm soát dòng chảy.

• Ưu điểm: Cho phép đóng/mở cực kỳ nhanh chóng chỉ bằng một góc quay 90 độ của tay gạt, độ kín rất tốt và kết cấu tương đối gọn gàng.

• Hạn chế: Cần phải lựa chọn chính xác vật liệu gioăng và thân van sao cho tương thích hoàn toàn với môi trường lưu chất để tránh bị ăn mòn.

Van bướm 60

• Cấu tạo & Đặc điểm: Sở hữu thiết kế với một đĩa van hình cánh bướm quay quanh trục vuông góc với dòng chảy.

• Ưu điểm: Kích thước tổng thể vô cùng gọn nhẹ, tiết kiệm tối đa không gian lắp đặt, rất thích hợp cho các hệ thống đường ống có không gian chật hẹp hoặc cần thao tác đóng mở thường xuyên.

• Hạn chế: Thường yêu cầu độ chính xác cao khi căn chỉnh gioăng cao su trong quá trình lắp đặt bích.

Van cổng 60

• Cấu tạo & Đặc điểm: Sử dụng cánh van dạng tấm trượt lên xuống theo phương vuông góc với đường ống.

• Ứng dụng: Thường được sử dụng với mục đích đóng hoặc mở hoàn toàn dòng chảy tại các tuyến ống chính. Bạn không nên xem van cổng như một dạng van điều tiết lưu lượng thông thường vì có thể làm mòn cánh van.

Các dòng van khóa chuyên dụng khác

Tùy thuộc vào đặc thù kỹ thuật, hệ thống của bạn có thể tích hợp thêm van cầu để điều tiết lưu lượng chính xác, van một chiều để bảo vệ hướng chảy của dòng, hoặc các dòng van khóa chuyên dụng dành riêng cho hệ thống khí nén và môi trường nhiệt độ/áp suất cao.

Thông số kỹ thuật cần quan tâm khi chọn van khóa 60

Để một chiếc van khóa phi 60 hoạt động bền bỉ, việc xem xét các thông số kỹ thuật cốt lõi đóng vai trò quyết định:

Điểm cần nhấn mạnh: Kích thước đường ống đúng chưa đồng nghĩa với việc chiếc van đã hoàn toàn phù hợp. Ví dụ, cùng là đường kính phi 60 nhưng hệ thống nước sạch dân dụng, hệ thống khí nén áp lực cao, đường ống dẫn dầu hay hệ thống hóa chất ăn mòn sẽ yêu cầu chất liệu thân van (đồng, gang, inox, nhựa) và chất liệu gioăng (EPDM, PTFE, Viton) hoàn toàn khác nhau.

Van khóa nước 60 nên chọn loại nào?

Việc quyết định nên chọn loại van nào phụ thuộc hoàn toàn vào sự kết hợp đồng bộ giữa đường kính thực tế, tính chất lưu chất, mức áp suất, nền nhiệt, tần suất đóng mở và kiểu kết nối sẵn có của hệ thống đường ống.

Van khóa nước 60 dùng cho những hệ thống nào?

• Hệ thống cấp thoát nước: Được ứng dụng rộng rãi trong mạng lưới cấp nước dân dụng, các nhà máy xử lý nước cấp, nước thải công nghiệp và các đường ống kỹ thuật tòa nhà.

• Hệ thống khí nén và khí kỹ thuật: Sử dụng trong các xưởng cơ khí, dây chuyền tự động hóa sử dụng áp lực khí nén ổn định.

• Hệ thống sản xuất công nghiệp: Góp mặt trong các nhà máy chế biến, dây chuyền sản xuất công nghiệp nặng và hệ thống điều hòa không khí trung tâm HVAC.

• Hệ thống phòng cháy chữa cháy (PCCC): Chỉ triển khai khi thiết bị đáp ứng đầy đủ các tiêu chuẩn kiểm định nghiêm ngặt và chứng chỉ kỹ thuật theo đúng quy định pháp luật.

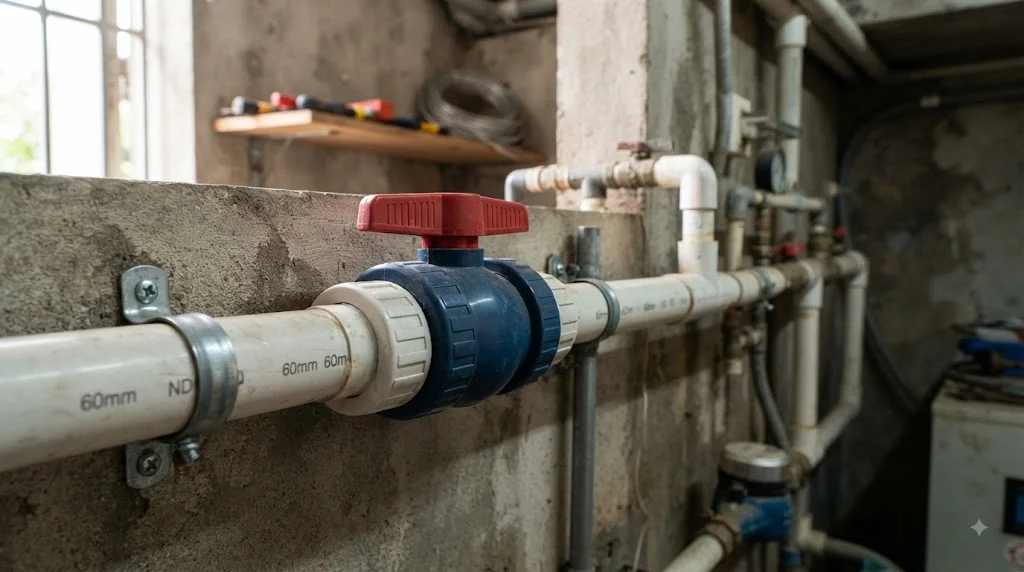

Ứng dụng thực tế và lỗi thường gặp

Khi nào nên sử dụng van khóa 60?

Quy trình lựa chọn nhanh trước khi đưa ra quyết định mua sắm cần tuân thủ thứ tự: Đường ống - Lưu chất - Áp suất - Nhiệt độ - Kiểu kết nối - Tần suất đóng mở - Loại van.

Ví dụ thực tế: Nếu hệ thống đường ống nước tại nhà xưởng của bạn đòi hỏi thao tác đóng/mở nhanh chóng để xử lý sự cố tức thì, van bi chắc chắn là lựa chọn đáng cân nhắc hàng đầu. Ngược lại, nếu vị trí lắp đặt nằm ở các trục ống trên cao có không gian eo hẹp, việc ưu tiên sử dụng van bướm sẽ giải quyết trọn vẹn bài toán tối ưu diện tích.

Những sai lầm thường gặp khi mua van khóa nước 60

1. Nghĩ “60” luôn là DN60: Đây là lỗi phổ biến nhất khiến nhiều kỹ thuật viên đặt mua nhầm cỡ ren hoặc sai tiêu chuẩn mặt bích. Bạn phải luôn quy đổi chính xác giữa phi, DN và hệ inch.

2. Chỉ quan tâm đến giá thành rẻ: Việc chọn mua các dòng van giá rẻ trôi nổi thường dẫn đến hậu quả gioăng cao su nhanh hóa cứng, thân van bị rỗ mọt, gây rò rỉ nước liên tục và làm tuổi thọ hệ thống giảm sút nghiêm trọng.

3. Bỏ qua thông số áp suất: Lắp đặt một chiếc van có giới hạn áp suất thấp hơn áp suất vận hành thực tế của bơm sẽ làm nứt vỡ thân van, gây nguy hiểm cho người vận hành.

4. Chọn sai vật liệu chế tạo: Sử dụng van gang cho hệ thống hóa chất ăn mòn hoặc dùng van nhựa cho hệ thống nhiệt độ cao sẽ làm thiết bị hư hỏng chỉ sau một thời gian ngắn.

5. Sai lệch kiểu kết nối: Không đối chiếu kỹ hệ thống dùng ren trong, ren ngoài hay mặt bích dẫn đến việc không thể lắp lẫn lộn các phụ kiện với nhau.

Hướng dẫn + Checklist

Cách chọn van khóa nước 60 đúng nhu cầu

• Bước 1: Xác định kích thước đường ống. Tiến hành đo đạc trực tiếp và đối chiếu tiêu chuẩn đường ống thực tế trước khi đặt hàng.

• Bước 2: Xác định bản chất lưu chất. Làm rõ hệ thống đang dẫn nước sạch, nước thải, khí nén, dầu hay hóa chất đặc thù.

• Bước 3: Kiểm tra áp suất và nhiệt độ. Đảm bảo thông số kỹ thuật của van luôn có hệ số an toàn cao hơn điều kiện làm việc thực tế.

• Bước 4: Lựa chọn vật liệu phù hợp. Đối chiếu kỹ đặc tính hóa lý của môi trường với vật liệu thân van và gioăng làm kín.

• Bước 5: Chọn kiểu dáng van tối ưu.

  • Cần thao tác đóng/mở nhanh. Cân nhắc van bi.

  • Cần thiết kế gọn nhẹ, tiết kiệm không gian. Cân nhắc van bướm.

  • Cần khóa ngắt hoàn toàn đường ống chính. Cân nhắc van cổng.

• Bước 6: Kiểm tra tổng thể trước khi thanh toán.

Checklist kiểm tra nhanh trước khi mua:

• Kích thước thực tế chuẩn xác

• Tiêu chuẩn kết nối phù hợp

• Vật liệu thân và gioăng đúng môi trường

• Giới hạn áp suất đáp ứng yêu cầu

• Giới hạn nhiệt độ vận hành an toàn

• Kiểu kết nối (ren/bích/rắc co) tương thích

• Môi trường lưu chất không gây ăn mòn vật liệu

• Thương hiệu và nguồn gốc xuất xứ rõ ràng

• Đầy đủ chứng từ CO/CQ nếu phục vụ công trình dự án

Câu hỏi thường gặp về van khóa nước 60

Van khóa 60 là van DN bao nhiêu?

Không nên mặc định con số “60” tương đương tuyệt đối với một cỡ DN cụ thể nào. Bạn bắt buộc phải kiểm tra thông số đường kính trong, đường kính ngoài và tiêu chuẩn kỹ thuật của đường ống trước khi chọn mua thiết bị.

Van khóa phi 60 có những loại nào?

Trên thị trường hiện nay, các dòng van khóa phi 60 rất đa dạng, phổ biến nhất bao gồm van bi, van bướm, van cổng và một số dòng van chuyên dụng phục vụ cho hệ thống khí hoặc hóa chất.

Van khóa nước 60 dùng cho nước được không?

Hoàn toàn được. Tuy nhiên, bạn cần lưu ý lựa chọn đúng dòng van, chất liệu thân và loại gioăng tương thích với từng môi trường nước cụ thể như nước lạnh sinh hoạt, nước nóng hay nước thải công nghiệp.

Nên chọn van bi hay van bướm 60?

Sự lựa chọn này phụ thuộc vào thiết kế tổng thể của hệ thống, không gian lắp đặt thực tế, lưu lượng dòng chảy, tần suất thực hiện thao tác đóng mở và yêu cầu kỹ thuật của người vận hành.

Khi mua van khóa nước 60 cần cung cấp thông tin gì?

Để được tư vấn sản phẩm chính xác nhất, bạn nên cung cấp cho nhà cung cấp các thông tin gồm: kích thước đường ống, môi trường lưu chất sử dụng, mức áp suất, nhiệt độ làm việc, kiểu kết nối và mục đích vận hành cụ thể của hệ thống.

Kết luận

Việc trang bị kiến thức chuẩn xác về van khóa 60 đóng vai trò cốt lõi để xây dựng một hệ thống đường ống an toàn, ổn định và bền vững theo thời gian. Mặc dù đây là cách gọi thông dụng, bạn luôn cần xác định chính xác kích thước thực tế và tiêu chuẩn kỹ thuật trước khi đưa ra quyết định mua sắm nhằm tránh những sai sót không đáng có.
