Single Plate Check Valve Wafer Type: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp hiện đại, việc tối ưu hóa không gian lắp đặt mà vẫn đảm bảo khả năng ngăn dòng chảy ngược (backflow prevention) là một bài toán kỹ thuật hóc húa. Nếu sử dụng các dòng van một chiều mặt bích truyền thống, trọng lượng lớn và kích thước cồng kềnh có thể làm gia tăng tải trọng lên toàn bộ trục ống và gây khó khăn lớn cho quá trình thi công. Giải pháp tối ưu hàng đầu được các kỹ sư lựa chọn chính là single plate check valve wafer type (van một chiều đĩa đơn dạng wafer). Thiết bị này mang lại sự cân bằng hoàn hảo giữa hiệu suất vận hành, tính linh hoạt và tiết kiệm chi phí đầu tư.

Single Plate Check Valve Wafer Type Là Gì?

Van một chiều đĩa đơn dạng wafer là van một chiều dạng wafer sử dụng một đĩa van (single plate/disc) duy nhất làm bộ phận đóng mở, được thiết kế để cho môi chất đi theo một hướng xác định và tự động ngăn chặn dòng chảy ngược trong đường ống.

Đặc trưng của dòng van này đến từ hai thành phần kết cấu cốt lõi:

• Single Plate (Đĩa đơn): Bộ phận làm kín gồm một đĩa van độc lập. Đĩa van chuyển động lật hoặc trượt tịnh tiến dựa vào áp lực dòng chảy và cơ cấu trợ lực để thực hiện chu trình đóng mở.

• Wafer Type (Kiểu kẹp wafer): Phần thân van có thiết kế siêu mỏng (short face-to-face dimension), không tích hợp mặt bích đúc liền cồng kềnh. Van được lắp đặt bằng cách kẹp chặt theo dạng "sandwich" giữa hai mặt bích đường ống thông qua hệ thống bulong siết xuyên suốt.

Nhờ kết cấu mỏng nhẹ này, van một chiều đĩa đơn dạng wafer là sự thay thế lý tưởng cho các dòng flanged check valve cồng kềnh trong những không gian giới hạn.

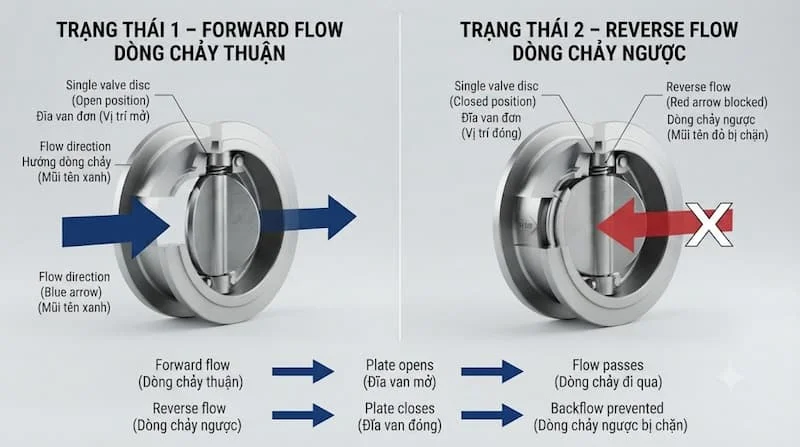

Nguyên Lý Hoạt Động Của van một chiều đĩa đơn dạng wafer

Về bản chất, van một chiều đĩa đơn dạng wafer vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của môi chất tại cửa vào và cửa ra. Chu trình hoạt động diễn ra qua 3 trạng thái chính:

1. Trạng thái dòng chảy thuận (Mở van):

Khi máy bơm vận hành hoặc nguồn cấp mở, áp suất dòng chảy ở cửa vào tăng cao. Lực đẩy do chênh lệch áp suất thắng được khối lượng của đĩa van (và lực nén lò xo nếu có), đẩy đĩa van rời khỏi valve seat. Môi chất tự do lưu thông qua van với tổn thất áp suất thấp.

2. Trạng thái dòng chảy giảm (Chuyển tiếp):

Khi máy bơm dừng hoặc lưu lượng giảm dần, lực đẩy của dòng thuận suy yếu. Lực đàn hồi từ lò xo hoặc trọng lực bản thân sẽ kéo đĩa van dịch chuyển dần về hướng bề mặt làm kín (seat).

3. Trạng thái xuất hiện dòng chảy ngược (Đóng kín):

Khi xuất hiện áp lực dội ngược từ phía sau, chính áp suất của dòng chảy ngược sẽ ép chặt đĩa van vào valve seat. Bề mặt tiếp xúc làm kín tạo thành một chốt chặn tuyệt đối, ngăn không cho chất lưu chảy ngược về phía thiết bị nguồn.

Khả năng đóng van nhanh hay chậm không chỉ phụ thuộc vào bản thân đĩa van mà còn liên quan chặt chẽ đến tốc độ dòng, áp suất chênh lệch, khối lượng đĩa, cơ cấu lò xo trợ lực, tư thế lắp đặt (ngang hay đứng) và độ nhớt của môi chất.

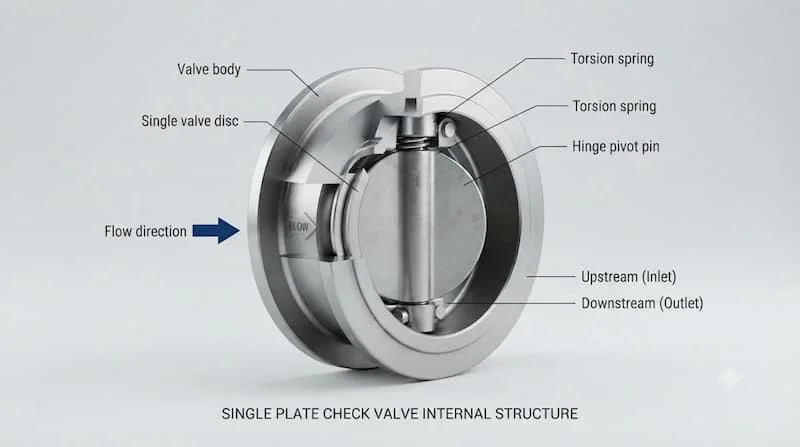

Cấu Tạo van một chiều đĩa đơn dạng wafer

Mặc dù có thiết kế tổng thể rất nhỏ gọn, cấu tạo cơ khí bên trong van vẫn đảm bảo độ chính xác cao để chịu được áp lực vận hành liên tục. Các bộ phận chính bao gồm:

• Thân van (Valve Body): Thiết kế dạng vòng tròn mỏng (wafer), chế tạo từ gang, thép carbon, hoặc inox (SUS304/SUS316). Thân van có nhiệm vụ định vị toàn bộ chi tiết bên trong và chịu lực kẹp từ mặt bích.

• Đĩa van (Single Disc/Plate): Chi tiết trực tiếp đóng mở dòng chảy, thường làm từ inox hoặc vật liệu hợp kim chịu ăn mòn, được gia công bề mặt chính xác cao.

• Đệm làm kín (Valve Seat): Bộ phận quyết định độ kín khít của van. Tùy thuộc vào ứng dụng, seat có thể là dạng mềm (EPDM, NBR, PTFE) để chống rò rỉ tuyệt đối hoặc seat kim loại (Metal-to-Metal) cho môi trường nhiệt độ cao.

• Lò xo (Spring): Làm bằng inox cao cấp, có nhiệm vụ hỗ trợ đẩy đĩa van về vị trí đóng nhanh chóng, hạn chế tối đa nguy cơ va đập cơ học.

• Trục/Bản lề (Shaft/Hinge): Định vị hướng chuyển động của đĩa van, giúp đĩa mở đúng góc và gập lại chuẩn xác vào tâm seat.

• Gioăng/Phớt làm kín (Sealing Elements): Hỗ trợ làm kín các khớp nối phụ và giảm chấn động khi đĩa va đập.

Cấu tạo thực tế của van có thể biến đổi linh hoạt tùy theo thiết kế của từng nhà sản xuất và tiêu chuẩn kỹ thuật (ANSI, DIN, JIS) để tối ưu cho từng loại lưu chất.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn van một chiều đĩa đơn dạng wafer

Để hệ thống hoạt động an toàn và đạt tuổi thọ cao nhất, việc lựa chọn van cần dựa trên việc phân tích chi tiết các thông số kỹ thuật dưới đây:

Không nên chọn van chỉ dựa duy nhất vào kích thước DN của đường ống. Hai hệ thống có cùng đường kính DN100 nhưng nếu một bên chạy nước sạch nhiệt độ thường (PN16, seat EPDM) và một bên chạy hóa chất nóng (PN25, seat PTFE, thân Inox) thì yêu cầu kỹ thuật của van hoàn toàn khác biệt.

Ưu Nhược Điểm Của van một chiều đĩa đơn dạng wafer

Việc nắm rõ ưu và nhược điểm giúp kỹ sư đưa ra quyết định đúng đắn cho thiết kế hệ thống:

Ưu điểm:

• Kích thước siêu nhỏ gọn: Khoảng cách giữa hai mặt kết nối rất ngắn, giúp tiết kiệm đáng kể không gian gian thi công.

• Trọng lượng nhẹ: Giảm tải trọng cơ học lên hệ thống giá đỡ và đường ống, đặc biệt hiệu quả ở các kích thước đường ống lớn.

• Lắp đặt linh hoạt: Dễ dàng kẹp giữa hai mặt bích tiêu chuẩn mà không cần thiết kế hệ thống đỡ phức tạp.

• Tối ưu chi phí: Chi phí vật liệu sản xuất thấp hơn các dòng van thân dài, giúp tiết kiệm ngân sách đầu tư.

Nhược điểm:

• Khả năng chịu tổn thất áp suất: Do đĩa van nằm ngay trong lòng dòng chảy khi mở, tổn thất áp lực (pressure drop) có thể nhỉnh hơn một số dòng van cầu hổng hoàn toàn.

• Yêu cầu kỹ thuật đóng kín: Với dòng seat kim loại, van cần một mức áp lực ngược tối thiểu để đảm bảo làm kín tuyệt đối.

So Sánh Single Plate Wafer Check Valve Với Các Loại Van Một Chiều Khác

Mỗi dòng van một chiều được thiết kế để giải quyết một bài toán kỹ thuật riêng biệt. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt giữa van một chiều đĩa đơn dạng wafer với các chủng loại phổ biến:

Không có câu trả lời tuyệt đối cho việc "loại van nào tốt hơn". Nếu bạn ưu tiên kết cấu đơn giản, chi phí hợp lý và không gian hẹp, single plate wafer là sự lựa chọn hàng đầu. Nhưng nếu hệ thống có đường ống cực lớn hoặc yêu cầu triệt tiêu hiện tượng búa nước tuyệt đối, dual plate check valve lại là phương án đáng cân nhắc.

Single Plate Check Valve Wafer Type Được Sử Dụng Ở Đâu?

Nhờ tính đa năng và độ tin cậy cao, van một chiều đĩa đơn dạng wafer xuất hiện trong hàng loạt hạ tầng kỹ thuật:

• Hệ thống trạm bơm cấp thoát nước: Lắp đặt tại đường xả của máy bơm để ngăn dòng nước chảy ngược gây cháy motor hoặc hỏng cánh bơm khi dừng đột ngột.

• Hệ thống điều hòa không khí (HVAC): Dùng trong các đường ống tuần hoạt nước lạnh (Chiller) và nước nóng tòa nhà để kiểm soát hướng dòng lưu thông.

• Trạm xử lý nước thải & Nước sinh hoạt: Kiểm soát dòng chảy tại các trục ống dẫn, trạm bơm tăng áp và khu vực xử lý trung tâm.

• Dây chuyền công nghiệp: Lắp đặt trên các đường ống dẫn chất lỏng, khí nén, dầu công nghiệp trong các nhà máy chế biến, dệt nhuộm, hóa chất [chèn link: danh mục van công nghiệp].

Những Sai Lầm Thường Gặp Khi Lắp Single Plate Check Valve

Ngay cả một thiết bị chất lượng cao cũng sẽ thất bại nếu thi công sai kỹ thuật. Các lỗi phổ biến gồm:

1. Lắp ngược hướng dòng chảy: Bỏ qua mũi tên chỉ hướng (Flow Direction) đúc trên thân van, dẫn đến việc chặn đứng hoàn toàn lưu thông của hệ thống.

2. Chọn sai tiêu chuẩn mặt bích: Dùng van tiêu chuẩn DIN lắp cho mặt bích ANSI, khiến van bị lệch tâm, không kẹp kín và gây rò rỉ môi chất out.

3. Không tính toán hiện tượng búa nước: Lắp van đĩa đơn không có lò xo trợ lực trên đường ống áp lực cao có thể tạo ra tiếng đập lớn và chấn động nguy hại khi ngắt bơm.

4. Dùng sai chất liệu đệm seat: Sử dụng đệm EPDM cho môi trường có chứa dầu hoặc hóa chất ăn mòn khiến seat bị mủn rách sau thời gian ngắn vận hành.

5. Siết bulong không đều tay: Siết lệch lực giữa các bulong kẹp làm lệch thân van, gây kẹt đĩa hoặc hư hỏng gioăng mặt bích.

Checklist Chọn van một chiều đĩa đơn dạng wafer

Hãy áp dụng quy trình 8 bước chuẩn kỹ thuật này trước khi gửi đơn đặt hàng:

• Bước 1: Xác định tính chất môi chất (Nước sạch, nước thải, hóa chất, hay khí?).

• Bước 2: Định vị kích thước danh nghĩa đường ống (DN/NPS).

• Bước 3: Xác định áp suất vận hành tối đa (PN10, PN16, Class 150...).

• Bước 4: Xác định dải nhiệt độ làm việc của hệ thống.

• Bước 5: Chọn vật liệu thân van (Gang, Thép, hay Inox).

• Bước 6: Chọn vật liệu làm kín đĩa van và seat (EPDM, NBR, PTFE hay Metal).

• Bước 7: Kiểm tra tiêu chuẩn mặt bích ghép nối tại công trình (BS4504, JIS10K, ANSI B16.5).

• Bước 8: Xác định hướng chảy và tư thế lắp đặt (Ống đứng hay ống ngang).

Bảng checklist nhanh trước khi chốt đơn:

• Đường kính DN chính xác

• Cấp áp suất PN/Class tương thích

• Vật liệu seat kháng môi chất

• Giới hạn nhiệt độ an toàn

• Hướng mũi tên dòng chảy chính xác

Lưu Ý Khi Sử Dụng Và Bảo Dưỡng

Để van một chiều đĩa đơn dạng wafer vận hành ổn định kéo dài suốt chu kỳ sống của dự án, công tác bảo trì định kỳ là bắt buộc:

• Kiểm tra rò rỉ: Định kỳ quan sát các vị trí kết nối mặt bích xung quanh thân van để phát hiện sớm hiện tượng rỉ rả.

• Vệ sinh lòng van: Lắp đặt lọc I (Y-Strainer) phía trước van để ngăn rác, xỉ hàn làm kẹt đĩa hoặc gây trầy xước bề mặt seat làm kín.

• Lắng nghe âm thanh bất thường: Nếu phát hiện tiếng va đập "lạch cạch" liên tục khi van vận hành, cần kiểm tra ngay độ đàn hồi của lò xo hoặc lưu lượng dòng chảy có bị biến động quá mức hay không.

• Không vận hành quá tải: Luôn duy trì nhiệt độ và áp suất làm việc trong giới hạn cho phép của nhà sản xuất.

Câu Hỏi Thường Gặp Về van một chiều đĩa đơn dạng wafer (FAQ)

1. Single plate check valve wafer type là gì?

Đây là dòng van một chiều dạng kẹp wafer sử dụng một đĩa van đơn để tự động kiểm soát dòng chảy theo một hướng duy nhất. Thiết bị có kết cấu mỏng gọn, lắp đặt giữa hai mặt bích đường ống nhằm ngăn chặn dòng chảy ngược hiệu quả.

2. Single plate check valve khác gì dual plate check valve?

Điểm khác biệt lớn nhất nằm ở cấu trúc đóng mở: Single plate sử dụng 1 đĩa van duy nhất, cấu tạo đơn giản và chi phí tối ưu; trong khi Dual plate sử dụng 2 đĩa bán nguyệt gập lại, khả năng phản ứng đóng nhanh hơn và hạn chế búa nước tốt hơn trên các hệ thống ống lớn.

3. Quy trình lắp đặt single plate wafer check valve như thế nào?

Cần vệ sinh sạch mặt bích -> Xác định mũi tên hướng dòng chảy trên van -> Đặt van vào giữa 2 mặt bích đường ống -> Xỏ hệ thống bulong qua 2 mặt bích để kẹp giữ van ở vị trí trung tâm -> Siết đối ứng đều tay các bulong -> Thử áp lực toàn hệ thống.

4. Single plate check valve wafer type dùng được cho môi chất nào?

Van có thể sử dụng linh hoạt cho nước sạch, nước thải, hơi nóng, khí nén, dầu công nghiệp và hóa chất nhẹ, miễn là vật liệu cấu tạo (Thân, Đĩa, Seat) được chọn tương thích hoàn toàn với tính chất hóa lý của môi chất đó.

5. Làm thế nào để chọn đúng single plate check valve cho dự án?

Bạn cần tổng hợp chính xác 8 thông số: Kích cỡ DN + Cấp áp suất PN/Class + Loại môi chất + Nhiệt độ vận hành + Vật liệu thân/seat + Tiêu chuẩn mặt bích + Hướng lắp đặt + Thương hiệu sản xuất.

Single Plate Check Valve Wafer Type – Giải Pháp Van Một Chiều Nhỏ Gọn

Có thể khẳng định, single plate check valve wafer type là thiết bị không thể thiếu trong các đường ống hiện đại nhờ ưu thế vượt trội về kích thước nhỏ gọn, khả năng ngăn dòng chảy ngược tin cậy và tối ưu chi phí lắp đặt. Việc lựa chọn chuẩn xác chủng loại van dựa trên điều kiện vận hành thực tế sẽ đảm bảo hệ thống trạm bơm và đường ống của bạn vận hành an toàn, không rủi ro.

Bạn đang cần tư vấn kỹ thuật hoặc nhận báo giá chính xác cho dự án? Hãy gửi ngay các thông số: DN + PN/Class + Môi chất + Nhiệt độ + Tiêu chuẩn mặt bích cho chúng tôi để nhận giải pháp kỹ thuật tối ưu nhất đối với single plate check valve wafer type.
