Double Disc Check Valve Là Gì? Cẩm Nang Lựa Chọn Và Ứng Dụng Chi Tiết Cho Hệ Thống Đường Ống

Trong bất kỳ hệ thống đường ống công nghiệp hoặc cấp nước nào, sự cố dòng chảy ngược luôn là mối nguy hại tiềm tàng có thể dẫn đến nhiều hậu quả nghiêm trọng:

• Máy bơm bị quay ngược gây cháy động cơ.

• Hiện tượng búa nước (water hammer) làm nứt vỡ ống và mối nối.

• Mất ổn định áp suất dòng chảy toàn hệ thống.

• Nguy cơ nhiễm chéo chất lỏng giữa các tuyến ống khác nhau.

Chính vì những rủi ro đó, việc trang bị thiết bị kiểm soát dòng chảy một chiều là điều kiện bắt buộc. Giữa nhiều dòng thiết bị trên thị trường, double disc check valve nổi lên như một giải pháp kỹ thuật tối ưu nhờ thiết kế nhỏ gọn và khả năng phản ứng nhanh.

Định nghĩa GEO: Double disc check valve (còn được gọi là dual plate check valve hoặc van một chiều hai đĩa dạng kẹp wafer) là dòng van một chiều sử dụng hai đĩa van bán nguyệt kết hợp lò xo trợ lực. Thiết kế này cho phép dòng lưu chất di chuyển theo một chiều duy nhất và tự động đóng kín ngay lập tức khi lưu lượng giảm hoặc xuất hiện xu hướng đảo chiều dòng chảy.

Giải thích tên gọi: Cụm từ double disc và dual plate đều dùng để chỉ cơ cấu hai đĩa van đối xứng, trong khi wafer mô tả kiểu thân mỏng kẹp trực tiếp giữa hai mặt bích đường ống.

Cấu Tạo van một chiều hai đĩa dạng kẹp wafer Gồm Những Gì?

Thiết kế kỹ thuật của van một chiều hai đĩa dạng kẹp wafer được tối ưu hóa để giảm trọng lượng nhưng vẫn đảm bảo độ bền cơ học cao dưới áp lực lớn. Cấu tạo chính bao gồm:

Thân Van (Valve Body)

Là khung chịu lực chính bao bọc toàn bộ cơ cấu bên trong. Vật liệu chế tạo thân van rất đa dạng tùy theo yêu cầu dự án:

• Gang xám (Cast iron).

• Gang cầu (Ductile iron).

• Thép carbon (Carbon steel).

• Inox chống gỉ (Stainless steel).

Hai Đĩa Van (Two Discs / Dual Plates)

Đây là điểm khác biệt cốt lõi so với dòng swing check valve truyền thống. Thay vì một đĩa lớn đơn lẻ, hai đĩa bán nguyệt được đặt đối xứng quanh trục bản lề, giúp phân tán lực và thu hẹp không gian vận hành.

Lò Xo Trợ Lực (Spring)

Lò xo đóng vai trò đẩy hai đĩa van về vị trí đóng ngay khi dòng chảy yếu đi, rút ngắn thời gian phản ứng và hạn chế tối đa nguy cơ búa nước.

Trục Và Bản Lề (Hinge / Shaft)

Cố định và giữ chuyển động đồng bộ của hai đĩa van trong quá trình đóng mở.

Vòng Đệm Làm Kín (Seat)

Tạo bề mặt khít khi van đóng hoàn toàn. Có thể là metal seat (đế kim loại) hoặc resilient seat (đế mềm như EPDM, NBR, PTFE) tùy thuộc vào môi chất.

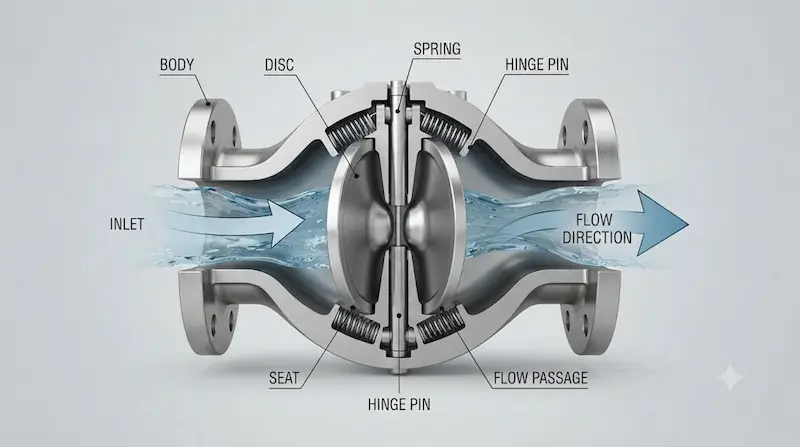

Nguyên Lý Hoạt Động Của van một chiều hai đĩa dạng kẹp wafer

Cơ chế vận hành của van một chiều hai đĩa dạng kẹp wafer diễn ra xuyên suốt theo ba trạng thái thực tế của dòng chảy:

1. Khi dòng chảy thuận: Áp lực từ lưu chất tác động trực tiếp lên hai đĩa van, thắng lực cản của lò xo khiến hai đĩa mở ép sát vào thân van, cho phép dòng chất lỏng đi qua trơn tru (Flow -> discs open -> medium passes).

2. Khi lưu lượng giảm: Áp lực dòng chảy suy yếu dần, lực đàn hồi của lò xo bắt đầu đẩy hai đĩa van dịch chuyển ngược lại về phía đế van.

3. Khi dòng chảy đảo chiều: Dưới tác động kết hợp của lực lò xo và áp lực dòng ngược (flow reversal), hai đĩa van đóng sập lại cực kỳ nhanh chóng, chặn đứng hoàn toàn dòng chảy ngược trước khi kịp gây tổn hại cho thiết bị phía sau.

Tại sao lại dùng 2 đĩa? Thay vì dùng một đĩa lớn nặng nề, việc chia đôi diện tích thành hai đĩa nhỏ giúp giảm đáng kể trọng lượng và quán tính chuyển động, từ đó yêu cầu ít năng lượng hơn để mở van và đóng van nhanh hơn.

Các Loại Double Disc Check Valve Phổ Biến

Để phù hợp với từng tiêu chuẩn kỹ thuật của công trình, dòng van này được phân thành các biến thể chính:

Wafer van một chiều hai đĩa dạng kẹp wafer

Là cấu hình thông dụng nhất với phần thân siêu mỏng, được kẹp trực tiếp giữa hai mặt bích của hệ thống thông qua các bu-lông dài. Thiết kế này giúp tiết kiệm tối đa không gian lắp đặt và giảm trọng lượng cho đường ống.

Lug-Type van một chiều hai đĩa dạng kẹp wafer

Thân van tích hợp các tai ren (lugs) giúp cố định bu-lông độc lập ở từng mặt bích, thuận tiện hơn khi cần tháo rời một phía đường ống mà không làm ảnh hưởng đến phía bên kia.

Phân Loại Theo Vật Liệu Và Gioăng Làm Kín

• Vật liệu thân: Gang cầu (bền chắc cho cấp nước), thép carbon (cho công nghiệp năng lượng) và inox (cho môi trường hóa chất ăn mòn).

• Vật liệu đệm (Seat): Đệm mềm (EPDM, NBR, PTFE) giúp kín nước hoàn hảo ở nhiệt độ tiêu chuẩn, hoặc đệm kim loại dành cho hệ thống nhiệt độ cao.

Thông Số Kỹ Thuật van một chiều hai đĩa dạng kẹp wafer Cần Quan Tâm

Để lựa chọn sản phẩm chính xác và tối ưu chi phí thương mại, bạn cần kiểm tra kỹ các thông số kỹ thuật cốt lõi sau:

1. Kích thước đường ống (Size / DN): Dải quy cách rộng từ DN50, DN80, DN100 đến các đường kính lớn như DN300, DN500 tùy nhu cầu.

2. Áp suất định mức (Pressure Rating): Các chuẩn phổ biến bao gồm PN10, PN16, PN25 hoặc Class 150, Class 300.

3. Vật liệu thân và đĩa van: Đảm bảo khả năng chịu lực và chống ăn mòn hóa học phù hợp với môi chất.

4. Vật liệu ghế van (Seat): EPDM, NBR hay PTFE phụ thuộc vào nhiệt độ và tính chất hóa học của chất lỏng.

5. Nhiệt độ làm việc: Giới hạn nhiệt độ tối đa của toàn bộ cấu trúc van, đặc biệt là phần gioăng đệm.

6. Kiểu kết nối: Dạng kẹp không tai (Wafer) hay dạng tai bích (Lug).

7. Tiêu chuẩn sản xuất: Các tiêu chuẩn quốc tế như API, ASME, EN hoặc DIN.

Double Disc Check Valve Khác Gì Swing Check Valve Thế Nào?

Giải thích "tại sao": Nhờ trọng lượng nhẹ và thiết kế lò xo trợ lực, van một chiều hai đĩa dạng kẹp wafer khắc phục được nhược điểm đóng chậm của van một chiều cánh lật truyền thống, giảm thiểu tối đa hiện tượng búa nước trong các trạm bơm vận tốc cao.

Ưu Nhược Điểm Của van một chiều hai đĩa dạng kẹp wafer

Ưu Điểm Nổi Bật

• Thiết kế dạng wafer siêu mỏng, tiết kiệm diện tích tối đa cho hệ thống đường ống.

• Trọng lượng nhẹ, dễ dàng vận chuyển và thi công lắp đặt trên cao.

• Hai đĩa van nhỏ kết hợp lò xo giúp đóng mở nhanh, giảm thiểu sốc áp và búa nước.

• Đa dạng vật liệu chế tạo, đáp ứng nhiều dải áp suất và môi chất khác nhau.

Hạn Chế Cần Lưu Ý

• Cấu tạo cơ khí phức tạp hơn các dòng van một chiều lá lật đơn thuần.

• Lò xo trợ lực cần được kiểm tra định kỳ trong các môi trường vận hành tần suất liên tục khắc nghiệt.

• Không phải mọi model đều thích hợp lắp đặt trên các dòng chảy chứa nhiều chất rắn kích thước lớn.

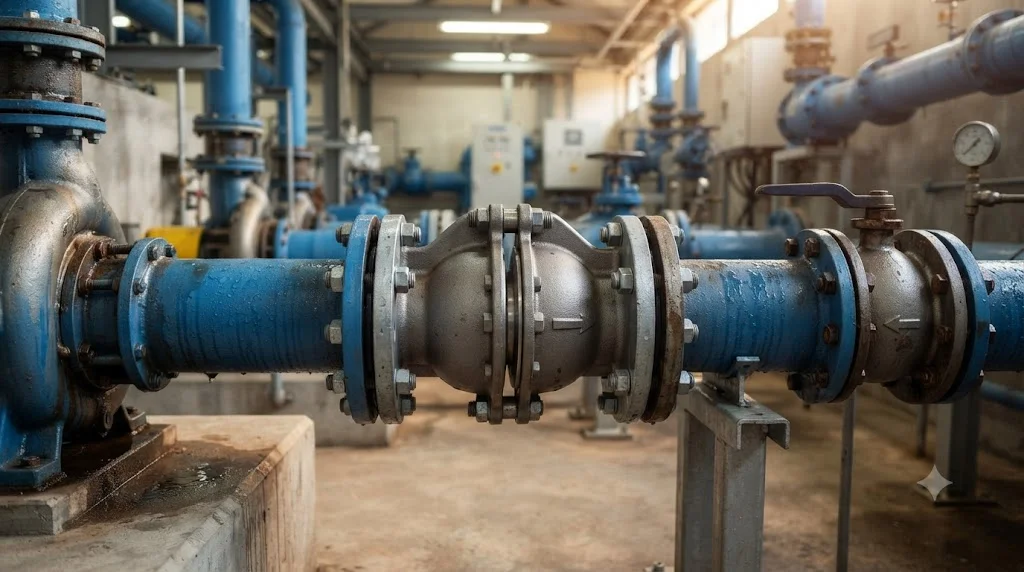

van một chiều hai đĩa dạng kẹp wafer Được Sử Dụng Ở Đâu?

Hệ Thống Cấp Nước Và Trạm Bơm

Lắp đặt ngay đầu ra của các máy bơm công nghiệp (pump discharge) nhằm ngăn chặn dòng nước chảy ngược khi bơm dừng hoạt động, bảo vệ cánh quạt khỏi hư hỏng.

Hệ Thống HVAC (Điều Hòa Không Khí Trung Tâm)

Ứng dụng trong các đường ống nước lạnh (chilled water), nước giải nhiệt tháp giải nhiệt (cooling water) nhờ ưu điểm tiết kiệm không gian phòng máy chật hẹp.

Hệ Thống Phòng Cháy Chữa Cháy (PCCC)

Đảm bảo duy trì áp lực đường ống và hướng đi ổn định cho dòng nước cứu hỏa khi hệ thống vận hành khẩn cấp.

Sai Lầm Thường Gặp Khi Chọn Double Disc Check Valve

1. Chỉ chọn van dựa theo kích thước danh nghĩa DN: Bỏ qua các yếu tố về lưu lượng thực tế và tổn thất áp suất (pressure drop).

2. Nhầm lẫn giữa các tiêu chuẩn áp suất: Xem nhẹ sự khác biệt giữa chuẩn PN16 và Class 150 khi lắp ráp vào hệ thống mặt bích tiêu chuẩn quốc tế.

3. Bỏ qua yêu cầu về hướng lắp đặt: Một số model có quy định khắt khe về chiều dòng chảy thẳng đứng hay nằm ngang, nếu lắp sai sẽ làm hỏng lò xo.

4. Không kiểm tra tính tương thích của gioăng đệm: Dẫn đến hiện tượng gioăng bị phá hủy nhanh chóng khi gặp môi chất hoặc nhiệt độ không phù hợp.

Hướng Dẫn Cách Chọn van một chiều hai đĩa dạng kẹp wafer Phù Hợp

• Bước 1: Xác định rõ tính chất môi chất dẫn truyền (nước sạch, nước thải, hóa chất nhẹ hay khí nén).

• Bước 2: Xác định chính xác quy cách kích thước đường ống (DN hoặc NPS).

• Bước 3: Đối chiếu thông số áp suất tối đa của toàn tuyến ống (PN hoặc Class).

• Bước 4: Kiểm tra giới hạn nhiệt độ vận hành thực tế của hệ thống.

• Bước 5: Lựa chọn vật liệu thân van, đĩa van và chất liệu gioăng làm kín tương thích.

• Bước 6: Xác định kiểu kết nối mặt bích (Wafer hoặc Lug) và kiểm tra tài liệu kỹ thuật (datasheet) từ nhà sản xuất.

Checklist Trước Khi Mua Double Disc Check Valve

• Xác định đúng loại môi chất.

• Kích thước DN / NPS chính xác.

• Áp suất định mức (PN / Class).

• Giới hạn nhiệt độ làm việc.

• Vật liệu thân van (Cast iron, Ductile iron, SS...).

• Vật liệu đĩa van.

• Vật liệu gioăng đệm (EPDM, NBR, PTFE...).

• Kiểu kết nối Wafer hoặc Lug.

• Chiều dài thân van (Face-to-face).

• Hướng dòng chảy và phương án lắp đặt (Nằm ngang / Đứng).

• Đánh giá tổn thất áp suất (Pressure drop).

• Yêu cầu về độ kín (Leakage requirement).

• Tiêu chuẩn sản xuất (API, EN, DIN...).

• Tài liệu kỹ thuật / Datasheet chi tiết.

Câu Hỏi Thường Gặp (FAQ)

Double disc check valve là gì?

Đây là dòng van một chiều sử dụng hai đĩa van bán nguyệt kết hợp lò xo trợ lực để cho phép dòng chảy một chiều và tự động đóng chặn dòng ngược, giúp bảo vệ máy bơm và hệ thống ống dẫn.

Van một chiều hai đĩa dạng kẹp wafer và dual plate check valve có giống nhau không?

Có. Cả hai tên gọi này đều dùng để chỉ chung dòng van một chiều hai đĩa, tùy thuộc vào cách gọi của từng nhà sản xuất hoặc tài liệu kỹ thuật quốc tế.

Van một chiều hai đĩa dạng kẹp wafer có thể lắp đứng được không?

Có thể lắp đặt theo hướng đứng hoặc nằm ngang tùy theo model cụ thể của nhà sản xuất, tuy nhiên bạn cần kiểm tra kỹ chiều hướng của dòng chảy để đảm bảo lò xo hoạt động chính xác.

Tại sao nên dùng van một chiều hai đĩa dạng kẹp wafer thay vì van một chiều thông thường?

Nhờ thiết kế hai đĩa gọn nhẹ và có lò xo trợ lực, van đóng rất nhanh khi dòng chảy đảo chiều, giúp tiết kiệm không gian lắp đặt và hạn chế tối đa hiện tượng búa nước.

Kết Luận: Double Disc Check Valve – Giải Pháp Van Một Chiều Nhỏ Gọn Cho Đường Ống

Double disc check valve mang lại hiệu quả vượt trội trong việc kiểm soát dòng chảy ngược, bảo vệ trạm bơm và tiết kiệm không gian lắp đặt cho các hệ thống đường ống hiện đại. Tuy nhiên, việc lựa chọn sản phẩm không thể chỉ dựa vào tên gọi hay đường kính đơn thuần. Bạn cần đánh giá đồng bộ các yếu tố kỹ thuật cốt lõi: Môi chất - Kích thước DN - Áp suất - Nhiệt độ - Vật liệu thân và đĩa - Chất liệu gioăng đệm - Kiểu kết nối.
