Van Nước Tự Đóng Mở Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng Kỹ Thuật

Trong vận hành hệ thống cấp thoát nước, việc phụ thuộc vào nhân công thao tác van bằng tay không chỉ làm chậm tiến độ mà còn tiềm ẩn nguy cơ tràn bồn, vỡ ống do không ngắt dòng chảy kịp thời. Các sự cố bất ngờ như tràn bể chứa hay hiện tượng búa nước do đóng van quá đột ngột có thể gây thiệt hại tài chính nặng nề cho công trình.

Chính vì vậy, van nước tự động đã trở thành giải pháp cốt lõi để tối ưu hóa quy trình, đảm bảo an toàn và tự động hóa toàn diện. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý vận hành và checklist lựa chọn van nước tự động chuẩn xác cho từng hệ thống.

Van Nước Tự Đóng Mở Là Gì?

Van nước tự đóng mở là loại van có khả năng tự động thay đổi trạng thái đóng hoặc mở dựa trên tín hiệu điều khiển hoặc điều kiện làm việc của hệ thống, thay vì phải thao tác trực tiếp bằng tay. Tùy thiết kế, van có thể sử dụng điện từ, bộ truyền động điện, khí nén hoặc cơ cấu cơ học để điều khiển dòng nước.

Khác với van cơ truyền thống (van tay gạt, van tay quay) đòi hỏi con người phải có mặt tận nơi để tác động lực, van nước tự động vận hành hoàn toàn chủ động nhờ bộ phận chấp hành (actuator) hoặc cơ cấu tự động hóa tích hợp. Sự chuyển đổi này mang lại nhiều lợi ích thiết thực:

• Tối ưu nhân công: Loại bỏ các công đoạn kiểm tra, vặn mở thủ công lặp đi lặp lại.

• Phản ứng tức thì: Ngăn ngừa tình trạng tràn nước, cạn nước hoặc quá áp chỉ trong vài mili-giây đến vài giây.

• Chủ động kiểm soát từ xa: Dễ dàng kết nối với tủ điện PLC, bộ hẹn giờ (timer), cảm biến đo áp suất hoặc ứng dụng điều khiển qua điện thoại thông minh.

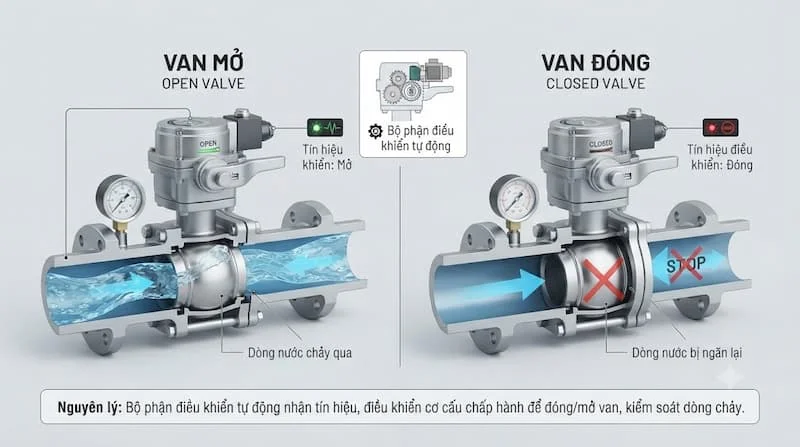

Nguyên Lý Hoạt Động Của van nước tự động

Mỗi dòng van có kết cấu cơ khí riêng, nhưng tất cả đều tuân theo một chu trình điều khiển khép kín chuẩn kỹ thuật.

Chu trình vận hành cốt lõi diễn ra theo chuỗi logic sau:

1. Thu nhận tín hiệu/điều kiện: Cảm biến (cảm biến áp suất, cảm biến mực nước), bộ điều khiển trung tâm (PLC, Timer) hoặc sự thay đổi của chính dòng lưu chất phát ra tín hiệu (điện áp, lực ép, sự dịch chuyển vị trí).

2. Truyền dẫn đến bộ điều khiển: Tín hiệu được chuyển trực tiếp đến cuộn dây điện từ, motor điện, hoặc tác động trực tiếp lên màng van/phao cơ.

3. Tác động cơ cấu truyền động: Bộ chấp hành sinh ra mô-men xoắn hoặc lực nén, đẩy trục van dịch chuyển.

4. Thay đổi trạng thái van: Trục van điều khiển đĩa van, bi van, cánh bướm hoặc màng van chuyển đổi linh hoạt giữa vị trí đóng hoàn toàn và mở hoàn toàn.

5. Tái lập trạng thái ban đầu: Khi điều kiện đầu vào đạt mức cài đặt an toàn (ví dụ: bồn ngắt nước, đạt đủ áp suất), van tự động đảo chiều để trở về trạng thái ban đầu.

Ví dụ thực tế: Trong hệ thống cấp nước cho bồn chứa mái nhà, khi nước rút xuống dưới ngưỡng cài đặt, cảm biến mực nước gửi tín hiệu 220V đến bộ truyền động. Van lập tức mở ra để cấp nước. Khi nước dâng đến mức giới hạn, cảm biến ngắt dòng điện, van nhận lệnh đóng lại hoàn toàn, ngăn chặn triệt để tình trạng tràn bồn.

Các Loại van nước tự động Phổ Biến

Để chọn đúng thiết bị, kỹ sư cần hiểu rõ đặc tính kỹ thuật của từng nhóm sản phẩm chính trên thị trường hiện nay:

1. Van điện từ nước (Solenoid Valve)

• Đặc điểm: Sử dụng lực hút từ trường sinh ra bởi cuộn coil điện từ để kéo trục van.

• Ưu điểm: Tốc độ đóng/mở siêu nhanh (chỉ mất từ 0,1 - 0,5 giây), kích thước nhỏ gọn.

• Phân loại: Dòng van thường đóng (NC - mở khi có điện) và thường mở (NO - đóng khi có điện).

• Ứng dụng: Phù hợp với các tuyến ống kích thước nhỏ và vừa (từ DN15 đến DN50) yêu cầu ngắt dòng tức thì.

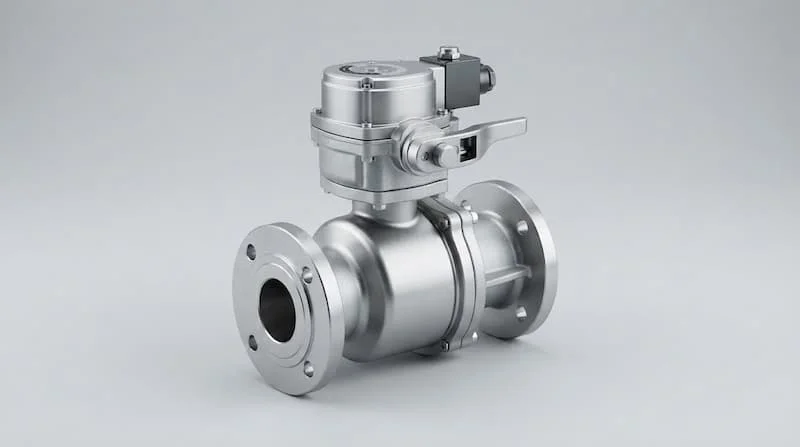

2. Van bi điều khiển điện (Motorized Ball Valve)

• Đặc điểm: Kết hợp thân van bi cơ học với một bộ truyền động bằng motor điện (Electric Actuator).

• Ưu điểm: Khả năng chịu áp suất cao tốt, góc quay 90° giúp dòng chảy đi qua đạt 100% tiết diện mà không bị cản trở hay giảm áp.

• Ứng dụng: Các hệ thống đường ống tự động hóa cần độ bền cao, hoạt động êm ái, chống nước đập.

3. Van bướm điều khiển điện (Electric Actuator Butterfly Valve)

• Đặc điểm: Bộ truyền động motor điện kết hợp với đĩa van bướm xoay quanh trục.

• Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ hơn nhiều so với van bi cùng kích cỡ, chi phí tối ưu cho các đường ống lớn.

• Ứng dụng: Hệ thống đường ống cấp thoát nước công nghiệp, hệ thống HVAC, PCCC có kích thước từ DN50 trở lên.

4. Van điều khiển bằng phao (Van phao tự động)

• Đặc điểm: Sử dụng lực nâng của nước lên quả phao để điều khiển cơ cấu đóng mở trực tiếp hoặc qua van dẫn hướng (Pilot).

• Ưu điểm: Hoàn toàn không cần sử dụng nguồn điện, chi phí thấp, độ tin cậy cơ học cao.

• Ứng dụng: Kiểm soát mực nước bể ngầm, bồn chứa nước sinh hoạt gia đình và công nghiệp.

5. Van điều khiển áp suất (Van giảm áp / Van xả áp tự động)

• Đặc điểm: Hoạt động dựa trên sự cân bằng giữa lực nén của lò xo nội bộ và áp suất thực tế của dòng nước tác động lên màng van.

• Ưu điểm: Tự động duy trì áp suất đầu ra cố định hoặc xả bớt nước khi áp suất đường ống tăng quá ngưỡng an toàn.

• Ứng dụng: Hệ thống trạm bơm tăng áp, các tuyến ống nhánh trong tòa nhà cao tầng.

Van Điện Từ Và Van Điều Khiển Điện Khác Nhau Thế Nào?

Rất nhiều người dùng thường nhầm lẫn giữa van điện từ và van gắn mô tơ điện. Việc hiểu rõ sự khác biệt kỹ thuật giúp bạn tránh lãng phí ngân sách hoặc chọn sai thiết bị vận hành.

Bảng so sánh chi tiết giữa hai dòng van tự động dùng điện:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Trước khi đặt mua thiết bị, kỹ sư vận hành cần kiểm tra đầy đủ các thông số sau trong catalogue sản phẩm:

• Kích thước đường ống (DN): Xác định chuẩn kích thước danh nghĩa (DN15, DN50, DN100...) tương thích với tuyến ống.

• Kiểu kết nối: Nối ren (phổ biến cho ống nhỏ) hoặc nối mặt bích / Wafer (cho đường ống lớn).

• Điện áp điều khiển: Lựa chọn chính xác nguồn điện có sẵn tại công trình như 220V AC, 24V DC hoặc 12V DC.

• Áp suất làm việc (Working Pressure): Mức áp suất đường ống tối đa van có thể chịu đựng (PN10, PN16, PN25).

• Vật liệu chế tạo: Thân van bằng Đồng, Inox 304/316, Gang hoặc Nhựa UPVC/PVC. Gioăng làm kín bằng cao su EPDM, NBR hoặc PTFE.

• Trạng thái an toàn (Fail-safe): Xác định dạng Thường đóng (NC - Mất điện tự đóng) hay Thường mở (NO - Mất điện tự mở).

• Cấp bảo vệ chống nước (IP Rating): Chuẩn IP65, IP67 hoặc IP68 đối với các van lắp đặt ngoài trời hay chìm trong nước.

Van nước tự động Có Những Kích Thước Nào?

Phân khúc kích thước của van nước tự động rất đa dạng, đáp ứng mọi quy mô công trình từ dân dụng đến hạ tầng đô thị:

• Kích thước nhỏ (DN15 – DN32 / Phi 21 – Phi 42 mm): Hầu hết dùng kiểu kết nối ren. Phù hợp cho van điện từ, van bi điện nhỏ dùng trong gia đình, máy lọc nước, hệ thống tưới cây tự động.

• Kích thước trung bình (DN40 – DN80 / Phi 49 – Phi 90 mm): Dùng cả nối ren và mặt bích. Thường ứng dụng trong các nhà máy sản xuất nhẹ, tòa nhà chung cư, trạm bơm phụ.

• Kích thước lớn (DN100 – DN300+ / Phi 114 mm trở lên): Chủ yếu dùng kết nối mặt bích chuẩn JIS, DIN, ANSI. Phân khúc này bắt buộc phải sử dụng van bướm điều khiển điện, van bi công nghiệp hoặc van thủy lực dẫn hướng để đảm bảo khả năng chịu lực.

Van nước tự động Được Ứng Dụng Ở Đâu?

Sự xuất hiện của các dòng van nước tự đóng mở giúp thay đổi hoàn toàn phương thức quản lý lưu chất trong nhiều lĩnh vực:

• Tự động hóa bồn chứa sinh hoạt và công nghiệp: Kết hợp van điện từ hoặc van phao với cảm biến mực nước để tự động bơm nước khi cạn và ngắt khi đầy, chống tràn triệt để.

• Nông nghiệp thông minh & Hệ thống tưới: Tích hợp van điện từ 24V với bộ điều khiển hẹn giờ (Timer) để chia khu vực tưới nhỏ giọt, tưới phun mưa tự động theo khung giờ chuẩn xác.

• Hệ thống xử lý nước thải và nước sạch: Sử dụng van bướm điều khiển điện tích hợp hệ thống điều khiển trung tâm PLC để đóng ngắt các bể lọc, bể lắng tự động.

• Hệ thống điều hòa không khí HVAC: Điều tiết lưu lượng nước lạnh (Chilled water) đến các dàn lạnh FCU/AHU dựa trên nhiệt độ phòng.

• Nhà máy sản xuất thực phẩm, hóa chất: Dùng van bi inox tự động điều khiển dòng nguyên liệu lỏng theo đúng định lượng sản xuất.

Khi Nào Nên Sử Dụng Van Nước Tự Đóng Mở?

Sử dụng van tự động là quyết định đầu tư thông minh khi hệ thống của bạn xuất hiện các nhu cầu sau:

• Cần tự động hóa quy trình: Muốn cài đặt thời gian ngắt dòng chảy tự động mà không cần con người canh chừng.

• Vị trí lắp đặt khó tiếp cận: Van nằm ở trên cao, dưới hố sâu hoặc trong môi trường độc hại, nhiệt độ cao không thể thao tác tay.

• Yêu cầu thời gian phản hồi tức thì: Cần ngắt dòng khẩn cấp khi hệ thống gặp sự cố rò rỉ hoặc quá áp.

• Tích hợp vào mạng lưới IoT/Smart Home: Cần điều khiển đóng/mở van từ xa bằng điện thoại qua Wifi/Zigbee.

Trường hợp chưa cần thiết: Nếu đường ống đơn giản, vị trí van dễ thao tác và tần suất đóng/mở chỉ vài tháng một lần, bạn nên ưu tiên van cơ truyền thống để tối ưu chi phí đầu tư.

Những Sai Lầm Khi Chọn Van Nước Tự Đóng Mở

Nhiều nhà thầu và người dùng gặp sự cố hư hỏng van chỉ sau thời gian ngắn vận hành do mắc phải các sai lầm sau:

• Sai lầm 1: Chỉ chọn theo điện áp mà bỏ qua áp suất hệ thống. Nhiều người mua van điện từ 220V về lắp nhưng áp suất nước quá yếu (hoặc quá mạnh) khiến màng van không thể mở hoặc đóng không kín.

• Sai lầm 2: Lựa chọn van điện từ cho đường ống kích thước lớn. Lắp van điện từ lớn (trên DN60) dễ xảy ra hiện tượng "nước đập" (Water hammer) gây rung giật mạnh, vỡ đường ống. Trường hợp này nên thay thế bằng van bướm điều khiển điện.

• Sai lầm 3: Chọn sai trạng thái NC/NO khi mất điện. Không lường trước sự cố mất điện khiến van tự mở ra gây ngập lụt (khi chọn lầm loại Thường mở - NO).

• Sai lầm 4: Sai lệch chất liệu với môi trường lưu chất. Dùng van thân đồng, gioăng EPDM cho hóa chất nhẹ hoặc nước thải có cặn làm gioăng bị ăn mòn, gây rò rỉ nặng.

• Sai lầm 5: Ngâm điện liên tục cho cuộn coil van điện từ. Lựa chọn loại van điện từ giá rẻ để ngâm điện 24/7 khiến cuộn coil bị quá nhiệt và cháy chỉ sau vài tuần.

Cách Chọn Van Nước Tự Đóng Mở Phù Hợp

Hãy thực hiện quy trình 6 bước chuẩn hóa dưới đây để tìm được dòng van tối ưu nhất cho công trình:

• Bước 1 - Xác định loại lưu chất: Nước sạch, nước thải, nước nóng hay nước có chứa hóa chất để chọn thân van (Đồng, Inox, Nhựa, Gang) và gioăng cao su.

• Bước 2 - Đo đạc kích thước & kiểu kết nối: Xác định đúng đường kính DN và dạng kết nối ren hay mặt bích. Tham khảo chi tiết [chèn link: danh mục van điện từ nước công nghiệp] để lựa chọn cấu hình phù hợp.

• Bước 3 - Xác định thông số áp suất và nhiệt độ: Kiểm tra áp suất vận hành bình thường và áp suất tối đa để chọn van có PN phù hợp.

• Bước 4 - Lựa chọn cơ chế truyền động: Chọn van điện từ (đóng mở nhanh, ống nhỏ), van gắn motor (chống nước đập, ống lớn) hoặc van phao (không dùng điện).

• Bước 5 - Chọn đúng điện áp điều khiển: Chọn 220V AC cho điện lưới thông thường hoặc 24V DC / 12V DC để đảm bảo an toàn chống giật.

• Bước 6 - Xác định tính năng Fail-safe: Chọn loại Thường đóng (NC) hay Thường mở (NO) dựa trên kịch bản an toàn của hệ thống khi mất điện.

Checklist Trước Khi Mua Van

Kiểm tra kỹ các mục dưới đây trước khi chốt đơn đặt hàng van tự động:

• Chính xác kích thước DN đường ống và kiểu kết nối (Ren/Bích).

• Đã xác định loại điện áp điều khiển tương thích (220V, 24V hay không dùng điện).

• Áp suất làm việc của hệ thống nằm trong dải chịu tải của van.

• Vật liệu thân van và màng gioăng phù hợp với nhiệt độ và hóa chất trong nước.

• Xác định đúng chủng loại van theo yêu cầu an toàn (Thường đóng NC hay Thường mở NO).

• Xác định chuẩn bảo vệ chống nước (IP65, IP67) nếu lắp đặt ngoài trời.

• Đã tính toán phương án van xả phụ hoặc đường bypass để bảo trì khi van gặp sự cố.

• Kiểm tra đầy đủ chứng chỉ CO, CQ và chính sách bảo hành thiết bị.

Câu Hỏi Thường Gặp Về Van Nước Tự Đóng Mở

1. Van nước tự đóng mở là gì?

Là dòng van tự động chuyển đổi trạng thái đóng hoặc mở dựa trên tín hiệu điện, cảm biến hoặc áp suất/mực nước thực tế mà không cần thao tác vặn tay.

2. Van nước tự động có cần điện không?

Không bắt buộc. Các loại van điện từ và van mô tơ điện cần nguồn điện để vận hành, nhưng van phao cơ hoặc van giảm áp tự động hoạt động hoàn toàn dựa trên cơ học và áp lực nước.

3. Van nước tự đóng khi mất điện được không?

Có. Nếu bạn chọn dòng van điện từ hoặc van điều khiển điện loại Thường đóng (NC), khi ngắt nguồn điện, lực lò xo bên trong sẽ tự động đẩy van về trạng thái đóng hoàn toàn.

4. Nên dùng van điện từ hay van bi điều khiển điện?

Với các đường ống nhỏ dưới DN50 cần đóng ngắt tức thì, van điện từ là lựa chọn tiết kiệm. Với đường ống lớn hơn hoặc cần dòng chảy thông suốt hoàn toàn, chống hiện tượng nước đập, bạn nên dùng van bi điều khiển điện.

5. Van nước tự động có bị cháy coil khi cắm điện lâu không?

Nếu dùng van điện từ thông thường loại ngâm điện liên tục nhiều giờ liền, cuộn coil rất dễ bị nóng và cháy. Trong trường hợp cần mở van liên tục, bạn nên chọn van điện từ loại Thường mở (NO) hoặc van điều khiển bằng motor điện.

Chọn Đúng Van Nước Tự Đóng Mở Giúp Hệ Thống Vận Hành Hiệu Quả

Ứng dụng van nước tự đóng mở là giải pháp then chốt giúp tự động hóa quy trình quản lý lưu chất, cắt giảm chi phí nhân công và loại bỏ triệt để các rủi ro tràn bể hay vỡ ống do sai sót của con người. Tuy nhiên, hiệu quả của thiết bị phụ thuộc hoàn toàn vào việc bạn chọn đúng kích thước DN, áp suất, điện áp và môi trường sử dụng.
