Van 1 Chiều 168 Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Van Phù Hợp

Trong các hệ thống đường ống công nghiệp quy mô lớn, từ các trạm bơm nước sạch, hệ thống phòng cháy chữa cháy (PCCC) cho đến mạng lưới xử lý nước thải, việc kiểm soát hướng đi của lưu chất là bài toán then chốt. Đặc biệt với các đường ống có kích thước lớn, việc lắp đặt van 1 chiều 168 (tương đương với đường kính ống phi 168mm) đóng vai trò như một "chốt chặn" an toàn, ngăn chặn dòng chảy ngược gây hư hỏng thiết bị và duy trì sự ổn định cho toàn bộ hệ thống.

Tuy nhiên, với sự đa dạng về chủng loại như van lá lật, van cánh bướm hay van lò xo, nhiều kỹ sư và người vận hành thường gặp lúng túng khi đưa ra quyết định chọn lựa. Việc sử dụng sai loại van hoặc vật liệu không phù hợp có thể dẫn đến hậu quả nghiêm trọng: nước chảy ngược làm cháy máy bơm, hiện tượng "búa nước" phá hủy đường ống, hay tệ hơn là rò rỉ lưu chất gây thất thoát và tốn kém chi phí bảo trì. Bài viết này sẽ phân tích chuyên sâu về van 1 chiều 168, giúp bạn nắm vững kiến thức để đưa ra giải pháp lắp đặt tối ưu và an toàn nhất cho công trình của mình.

Van 1 chiều 168 là gì?

Van 1 chiều 168 là thiết bị kỹ thuật được thiết kế chuyên biệt để lắp đặt trên các đường ống có kích thước ngoài khoảng 168mm. Trong các tiêu chuẩn kỹ thuật đường ống phổ biến, kích thước phi 168mm thường tương đương với đường kính danh nghĩa DN150. Chức năng cốt lõi của thiết bị này là cho phép lưu chất (nước, khí, dầu, hóa chất) đi qua theo một hướng duy nhất và tự động chặn lại nếu dòng chảy có xu hướng quay ngược trở lại.

Sự hiện diện của thiết bị này là yếu tố bắt buộc trong các hệ thống đòi hỏi độ an toàn cao:

• Hệ thống cấp nước tòa nhà và đô thị: Ngăn dòng nước chảy ngược về bể chứa khi máy bơm dừng.

• Trạm bơm công nghiệp: Bảo vệ cánh quạt máy bơm khỏi xung lực khi dừng đột ngột.

• Hệ thống PCCC: Duy trì áp lực đường ống, sẵn sàng cho tình huống khẩn cấp.

• Nhà máy xử lý nước và hóa chất: Cách ly các phân đoạn đường ống, ngăn sự hòa trộn lưu chất không mong muốn.

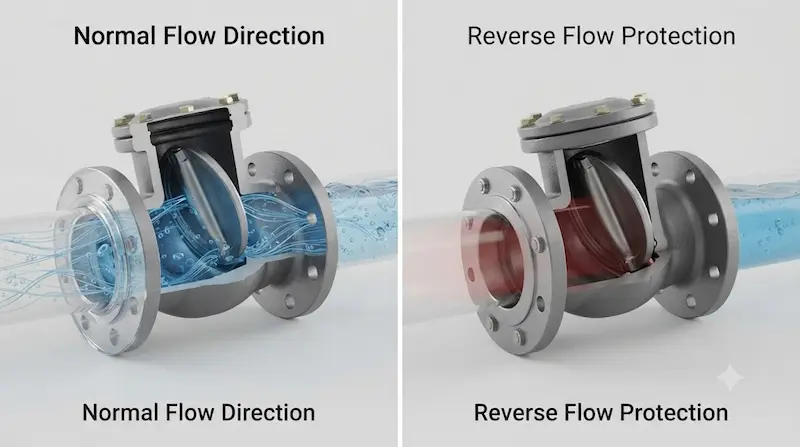

Nguyên lý hoạt động của van 1 chiều 168

Về mặt kỹ thuật, van 1 chiều vận hành hoàn toàn dựa trên sự chênh lệch áp suất của dòng lưu chất bên trong đường ống, mà không cần đến nguồn năng lượng điện hay sự can thiệp của con người.

• Khi dòng chảy đi đúng hướng: Áp lực từ lưu chất tác động trực tiếp lên bộ phận đóng mở (lá van, cánh van hoặc đĩa van). Lực này đủ mạnh để thắng lực cản của lò xo hoặc trọng lực, đẩy bộ phận đóng mở ra khỏi vị trí làm kín, tạo ra khoảng trống cho lưu chất lưu thông qua van một cách dễ dàng.

• Khi dòng chảy đảo chiều: Ngay khi máy bơm ngắt hoặc dòng chảy mất áp suất, dòng lưu chất có xu hướng dội ngược lại. Lúc này, áp suất ngược kết hợp với trọng lực hoặc lực đàn hồi của lò xo sẽ đẩy bộ phận đóng mở trở về vị trí đóng kín. Việc này chặn đứng hoàn toàn dòng chảy ngược trước khi nó có thể gây hại cho các thiết bị phía trước như máy bơm hay đồng hồ đo lưu lượng.

Cơ chế "tự động hóa" này giúp giảm thiểu rủi ro vận hành, đảm bảo hệ thống luôn được bảo vệ trong mọi tình huống mất điện hoặc sự cố dừng đột ngột.

Cấu tạo của van 1 chiều 168 gồm những bộ phận nào?

Để đáp ứng được áp lực vận hành cao trong các hệ thống công nghiệp, van 1 chiều thường có cấu tạo tối ưu với các thành phần chính:

1. Thân van: Là khung xương chính, được chế tạo từ các vật liệu có độ bền cơ học cao như gang cầu, thép đúc hoặc inox. Thân van có nhiệm vụ chịu toàn bộ áp lực của đường ống và chứa đựng các chi tiết bên trong.

2. Bộ phận đóng mở: Tùy vào thiết kế mà thành phần này có thể là dạng lá van (đối với van lá lật), cánh van (đối với van cánh bướm) hoặc đĩa van (đối với van lò xo). Đây là bộ phận tiếp xúc trực tiếp và điều tiết hướng đi của lưu chất.

3. Trục van: Là bộ phận kết nối và định hướng cho bộ phận đóng mở di chuyển theo một quỹ đạo chính xác, đảm bảo van đóng kín hoàn toàn khi cần thiết.

4. Gioăng làm kín: Thường làm từ cao su EPDM hoặc NBR, được ép chặt giữa đĩa van và thân van khi van đóng. Gioăng đóng vai trò quan trọng trong việc hạn chế rò rỉ, đặc biệt với các hệ thống nước áp lực cao.

Các loại van 1 chiều 168 phổ biến hiện nay

Trên thị trường hiện nay, có 4 loại van 1 chiều (DN150) phổ biến nhất, mỗi loại phù hợp với những môi trường lắp đặt riêng biệt:

• Van 1 chiều lá lật DN150: Sử dụng lá van bản lề tự động mở theo dòng chảy. Loại này cho phép lưu lượng nước đi qua cực lớn, ít gây tổn thất áp suất, rất phù hợp cho các trạm bơm nước sạch.

• Van 1 chiều cánh bướm DN150: Thiết kế dạng kẹp (Wafer) cực kỳ nhỏ gọn, nhẹ, tiết kiệm không gian lắp đặt. Đây là lựa chọn số 1 cho các hệ thống HVAC hoặc không gian lắp đặt bị giới hạn.

• Van 1 chiều lò xo DN150: Sử dụng lực đàn hồi của lò xo để đóng van cực nhanh. Đây là giải pháp hữu hiệu nhất để giảm thiểu hiện tượng "búa nước" (rung chấn đường ống) khi máy bơm tắt.

• Van 1 chiều inox 168: Được làm từ inox 304 hoặc 316, có khả năng chống ăn mòn tuyệt đối. Loại này thường được dùng trong các dây chuyền thực phẩm, dược phẩm hoặc các môi trường hóa chất có tính ăn mòn cao.

Thông số kỹ thuật cần quan tâm khi chọn van

Việc hiểu rõ thông số không chỉ giúp van vận hành trơn tru mà còn đảm bảo tuổi thọ thiết bị:

Để đảm bảo hiệu quả, hãy so sánh ưu nhược điểm: Trong khi van lá lật bền bỉ với lưu lượng lớn thì van cánh bướm lại vượt trội về tính linh hoạt trong không gian hẹp. Việc chọn lựa đúng loại giúp giảm chi phí bảo trì đáng kể trong tương lai.

Vì sao cần sử dụng van 1 chiều?

Trong mọi hệ thống vận hành, van 1 chiều không chỉ là phụ kiện, mà là thiết bị bảo vệ tài sản:

• Bảo vệ máy bơm: Ngăn dòng chảy ngược tạo lực cản hoặc gây quay ngược chiều cánh bơm khi dừng máy, tránh cháy động cơ.

• Duy trì áp suất hệ thống: Giữ cho cột nước luôn đầy trong đường ống, sẵn sàng hoạt động mà không cần chờ nạp đầy lại sau mỗi lần khởi động.

• Giảm thiểu hỏng hóc: Ngăn chặn hiện tượng dội ngược nước gây ra những xung lực lớn làm nứt, vỡ mối nối hoặc đường ống.

• Tăng độ ổn định: Giúp toàn bộ quy trình vận hành diễn ra trơn tru, giảm thiểu các sự cố kỹ thuật đột xuất.

Ví dụ điển hình: Tại các trạm bơm cấp nước cho tòa nhà cao tầng, nếu không có van 1 chiều, mỗi lần bơm ngắt, khối lượng nước khổng lồ trong ống sẽ dội ngược lại gây rung chấn toàn bộ đường ống, dẫn đến rò rỉ tại các khớp nối chỉ sau thời gian ngắn.

Ứng dụng thực tế và sai lầm thường gặp

Van 1 chiều 168 được ứng dụng rộng rãi ở:

• Hệ thống cấp thoát nước: Trạm bơm chính, nhà máy xử lý nước.

• Hệ thống PCCC: Các đường ống chính cung cấp nước cho vòi phun.

• Nhà máy công nghiệp: Hệ thống làm mát, tuần hoàn nước trong dây chuyền sản xuất.

Sai lầm phổ biến: Nhiều người thường bỏ qua việc kiểm tra áp suất định mức của van dẫn đến hỏng gioăng ngay khi đưa vào vận hành. Một lỗi kỹ thuật khác là lắp ngược chiều dòng chảy (không tuân theo mũi tên trên thân van), khiến van bị chặn hoàn toàn, gây tắc nghẽn hệ thống. Ngoài ra, việc chọn van gang cho môi trường nước nhiễm mặn hoặc hóa chất sẽ khiến thân van bị ăn mòn nhanh chóng, gây lãng phí chi phí đầu tư.

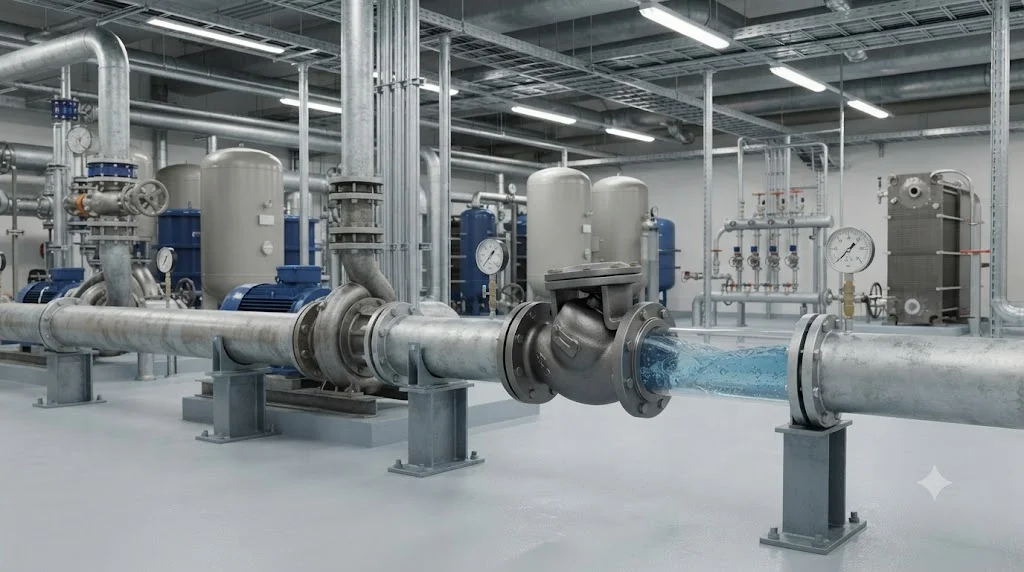

Checklist chọn và lắp đặt van 1 chiều

Để hệ thống hoạt động ổn định, hãy tuân thủ Checklist sau:

 Kích thước: Kiểm tra phi 168 chuẩn xác với đường kính ống.

 Áp suất: Chọn PN chịu được áp lực tối đa của máy bơm.

 Môi trường: Chọn vật liệu Inox cho môi chất ăn mòn, Gang cho nước sạch.

 Lắp đặt: Luôn hướng mũi tên trên thân van trùng với hướng dòng chảy.

 Vệ sinh: Làm sạch mạt kim loại và rác trong đường ống trước khi kẹp van vào.

 Gioăng: Kiểm tra gioăng mặt bích trước khi siết ốc để đảm bảo độ kín.

Câu hỏi thường gặp (FAQ)

1. Van 1 chiều 168 tương đương DN bao nhiêu?

Van 1 chiều tương đương với kích thước danh nghĩa DN150 trong hệ thống tiêu chuẩn đường ống.

2. Nên chọn van lá lật hay van cánh bướm cho ống 168?

Nếu hệ thống cần lưu lượng cực lớn và ít cặn, van lá lật là lựa chọn tốt nhất. Nếu không gian lắp đặt hẹp, van cánh bướm DN150 sẽ tối ưu hơn.

3. Van 1 chiều có dùng được cho khí nén không?

Có, nhưng cần chọn các loại van lò xo chuyên dụng để đóng nhanh và đảm bảo độ kín khít cho hệ thống khí.

4. Tại sao cần bảo dưỡng van định kỳ?

Sau thời gian vận hành, lá van hoặc gioăng có thể bám cặn hoặc bị mòn, việc bảo dưỡng giúp van luôn đóng kín và hoạt động đúng chức năng.

Kết luận

Van 1 chiều 168 đóng vai trò thiết yếu trong việc duy trì sự an toàn và hiệu suất của mọi hệ thống đường ống kích thước lớn. Việc hiểu rõ cấu tạo, nguyên lý vận hành và tuân thủ các quy tắc lắp đặt không chỉ giúp bảo vệ máy bơm, đường ống khỏi dòng chảy ngược mà còn tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp.
