Water Non Return Valve Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Chọn Van Phù Hợp

Trong các hệ thống cấp nước dân dụng, mạng lưới xử lý nước thải hay các trạm bơm công nghiệp quy mô lớn, việc duy trì hướng chảy ổn định của lưu chất là bài toán then chốt. Một sự cố nhỏ như dòng nước chảy ngược khi máy bơm dừng có thể gây ra những hậu quả nghiêm trọng về kỹ thuật. Water non return valve (van 1 chiều nước) chính là thiết bị bảo vệ quan trọng, đảm bảo dòng chảy chỉ di chuyển theo một hướng duy nhất, giúp bảo vệ toàn bộ cơ sở hạ tầng phía sau hệ thống.

Nếu không có thiết bị này, hiện tượng dòng chảy quay ngược có thể làm hỏng cánh bơm, rút ngắn tuổi thọ thiết bị, gây ra tiếng ồn khó chịu và nguy hiểm hơn là hiện tượng búa nước (water hammer) có thể làm vỡ đường ống. Vậy thực chất water non return valve là gì và làm thế nào để chọn được loại van phù hợp nhất cho hệ thống của bạn? Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý vận hành cho đến các kinh nghiệm lựa chọn chuyên sâu từ góc độ chuyên gia.

Water non return valve là gì?

Water non return valve (thường được biết đến với tên gọi van một chiều nước, van chống chảy ngược hoặc van không hồi lưu) là một thiết bị cơ khí chuyên dụng dùng để kiểm soát hướng đi của nước trong đường ống. Chức năng chính của nó là cho phép dòng nước lưu thông tự do theo một chiều định sẵn và tự động đóng chặt lại ngay khi áp suất đầu vào giảm hoặc có hiện tượng dòng chảy ngược.

Điểm đặc biệt của loại van này là khả năng vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất mà không cần bất kỳ nguồn điện hay hệ thống điều khiển trung tâm nào. Điều này biến nó thành một "tấm khiên" bảo vệ thụ động nhưng cực kỳ hiệu quả trong mọi hệ thống nước.

Các ứng dụng phổ biến nhất bao gồm:

• Hệ thống cấp nước dân dụng: Ngăn dòng nước chảy ngược về đồng hồ hoặc máy bơm.

• Hệ thống bơm công nghiệp: Bảo vệ cánh bơm khỏi áp lực ngược.

• Hệ thống HVAC (Điều hòa không khí): Duy trì sự tuần hoàn ổn định.

• Xử lý nước thải: Ngăn dòng chảy nhiễm bẩn quay lại nguồn cấp.

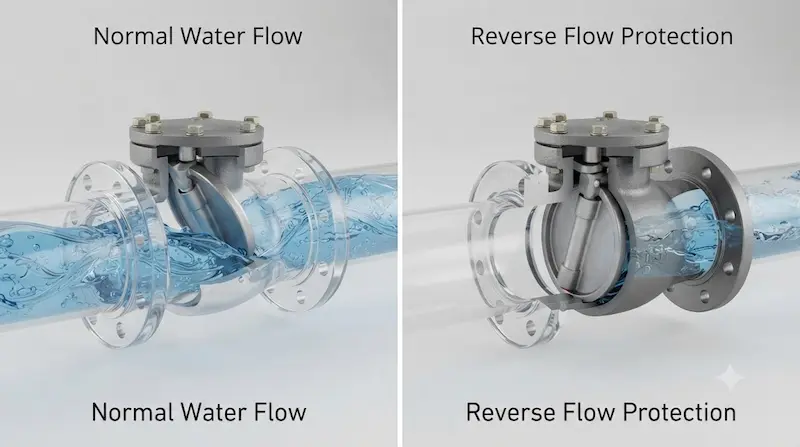

Nguyên lý hoạt động của van một chiều nước

Cơ chế vận hành của van một chiều nước dựa trên sự chênh lệch áp suất giữa hai đầu của van, biến nó thành một bộ phận phản ứng tức thì với trạng thái dòng chảy.

• Khi nước chảy đúng chiều: Khi máy bơm hoạt động, áp suất tại đầu vào (cửa vào) cao hơn đầu ra, tạo ra lực đẩy lên bộ phận đóng mở (đĩa van hoặc lá van). Lực này thắng được trọng lượng của bộ phận đóng mở hoặc lực nén của lò xo, giúp van mở ra để nước lưu thông thuận lợi.

• Khi dòng nước đảo chiều: Ngay khi máy bơm dừng hoặc áp suất ở cửa ra lớn hơn cửa vào, lực của dòng chảy ngược kết hợp với trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức đẩy bộ phận đóng mở trở về vị trí khóa chặt. Nhờ đó, nước không thể chảy ngược lại nguồn cấp, đảm bảo sự an toàn tuyệt đối cho hệ thống phía trước.

Chính nhờ sự đơn giản nhưng hiệu quả này, water non return valve luôn là lựa chọn hàng đầu cho các hệ thống đòi hỏi độ tin cậy cao và chi phí vận hành thấp.

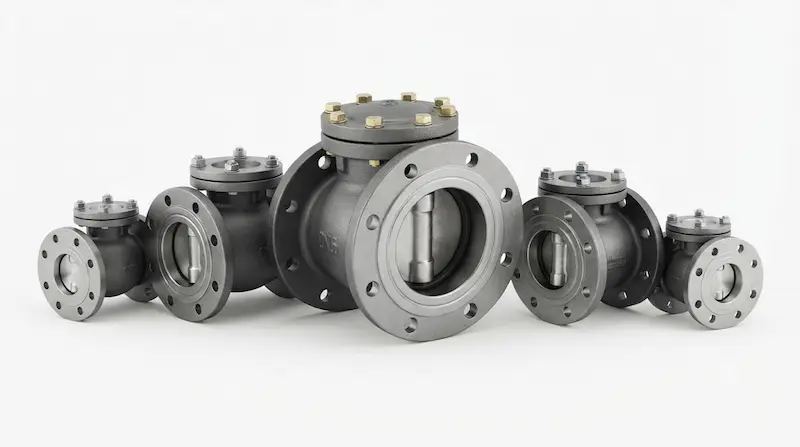

Cấu tạo của water non return valve

Dù được thiết kế theo các kiểu dáng khác nhau, nhưng cấu tạo chung của hầu hết các loại van một chiều nước chuyên dụng cho hệ thống nước đều gồm 4 thành phần chủ chốt:

1. Valve body (Thân van): Là lớp vỏ bọc bên ngoài, thường được đúc bằng gang, gang cầu, đồng, inox hoặc nhựa PVC. Thân van phải chịu được áp lực dòng nước tối đa và môi trường làm việc khắc nghiệt.

2. Disc/Flap (Đĩa van hoặc lá van): Là "trái tim" của van. Bộ phận này trực tiếp tiếp xúc và chặn dòng nước. Độ nhẵn và độ chính xác của đĩa van quyết định hiệu quả đóng kín.

3. Spring (Lò xo): Chỉ xuất hiện trong các dòng van lò xo. Vai trò của nó là hỗ trợ đóng van nhanh chóng ngay khi áp suất giảm, giúp ngăn chặn triệt để hiện tượng búa nước.

4. Seal gasket (Gioăng làm kín): Thường làm bằng cao su (NBR, EPDM) hoặc Teflon. Gioăng giúp tăng độ kín khít giữa đĩa van và thân van, ngăn chặn tuyệt đối tình trạng rò rỉ nước tại vị trí đóng.

Các loại van một chiều nước phổ biến

Để đáp ứng các nhu cầu lắp đặt khác nhau, thị trường hiện cung cấp 4 dòng van chính:

• Swing check valve (Van lá lật): Sử dụng lá van dạng bản lề, đóng mở theo nguyên lý trọng lực. Đây là lựa chọn lý tưởng cho các đường ống có kích thước lớn, lưu lượng nước nhiều và ít gặp cặn bẩn.

• Spring check valve (Van lò xo): Sử dụng lực đàn hồi để ép chặt đĩa van. Điểm mạnh là khả năng đóng cực nhanh, phù hợp với các hệ thống nước áp lực cao hoặc máy bơm cần độ bảo vệ tối đa.

• Wafer check valve (Van cánh bướm): Thiết kế dạng kẹp giữa hai mặt bích. Ưu điểm nổi bật là độ mỏng, nhẹ và chiếm rất ít không gian lắp đặt, phù hợp cho hệ thống HVAC hoặc đường ống công nghiệp chật hẹp.

• Stainless steel van một chiều nước: Các loại van làm từ inox 304 hoặc 316. Chúng có khả năng chống ăn mòn cực tốt, là giải pháp "vàng" cho môi trường nước có hóa chất hoặc các yêu cầu vệ sinh khắt khe.

Thông số kỹ thuật quan trọng khi chọn mua

Trước khi lắp đặt water non return valve, việc nắm rõ thông số kỹ thuật sẽ giúp bạn tránh những rủi ro kỹ thuật đáng tiếc:

Đừng bao giờ bỏ qua bước so sánh thông số, vì một chiếc van dù tốt đến đâu nhưng không khớp với áp suất hệ thống cũng sẽ dẫn đến hỏng hóc sớm hoặc gây nghẽn dòng chảy.

Vì sao cần sử dụng van một chiều nước?

Việc trang bị van một chiều nước không chỉ là tuân thủ tiêu chuẩn kỹ thuật mà còn là sự đầu tư thông minh để:

• Bảo vệ máy bơm: Tránh việc bơm bị quay ngược chiều dẫn đến cháy động cơ.

• Ổn định áp suất: Ngăn chặn các dao động áp suất gây hại cho khớp nối và đường ống.

• Kéo dài tuổi thọ thiết bị: Giảm bớt tải trọng cơ học lên các van điều khiển khác trong hệ thống.

• Tiết kiệm năng lượng: Giữ lưu lượng nước ổn định, tránh lãng phí năng lượng khi phải khởi động lại hệ thống từ đầu.

Đối với các tòa nhà cao tầng, hệ thống bơm nước luôn cần sự bảo vệ nghiêm ngặt của van một chiều để đảm bảo nước luôn đầy trong đường ống, sẵn sàng cung cấp ngay khi có nhu cầu sử dụng.

Ứng dụng thực tế và những sai lầm thường gặp

Water non return valve có mặt ở khắp mọi nơi:

• Hệ thống cấp nước dân dụng: Nhà ở, chung cư, khách sạn.

• Hệ thống bơm công nghiệp: Trạm bơm điều áp, hệ thống làm mát.

• Nhà máy xử lý nước: Hệ thống lọc, khử trùng, xử lý nước thải.

• Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo duy trì cột áp cho các vòi phun khẩn cấp.

Sai lầm thường gặp: Rất nhiều người dùng mắc lỗi chọn sai kích thước, khiến van trở thành "nút thắt" giảm lưu lượng nước. Hoặc nghiêm trọng hơn là lắp sai chiều (không tuân thủ mũi tên chỉ hướng dòng chảy), khiến van luôn đóng và gây tắc nghẽn hệ thống. Ngoài ra, việc không vệ sinh đường ống trước khi lắp dẫn đến cặn bẩn làm kẹt đĩa van là lỗi kỹ thuật khá phổ biến.

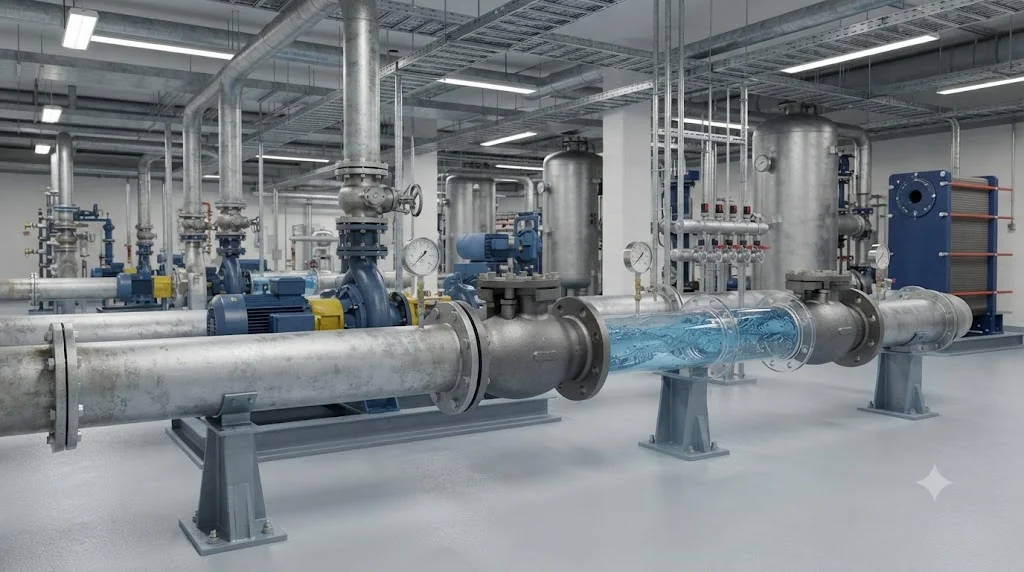

Hướng dẫn lắp đặt và bảo trì

Để hệ thống hoạt động bền bỉ, hãy thực hiện Checklist sau:

 Xác định hướng chảy: Kiểm tra mũi tên trên thân van trước khi lắp.

 Làm sạch: Dùng nước sạch xả đường ống để loại bỏ rác, mạt sắt trước khi đấu nối.

 Kiểm tra mặt bích/ren: Đảm bảo các kết nối kín khít tuyệt đối.

 Vị trí: Tránh lắp đặt ở những nơi có rung chấn cực mạnh hoặc gần các đầu hút bơm nếu không cần thiết.

 Bảo trì: Định kỳ tháo kiểm tra gioăng cao su và khả năng đóng mở của đĩa van mỗi 6-12 tháng.

Câu hỏi thường gặp (FAQ)

1. Van một chiều nước là gì?

Đó là thiết bị van một chiều chuyên dùng cho hệ thống nước, cho phép nước chảy theo một hướng và chặn ngược trở lại.

2. Water non return valve khác gì check valve?

Thực tế chúng là một. "Check valve" là tên gọi chung (van một chiều), còn "van một chiều nước" là cách gọi cụ thể khi dùng trong hệ thống nước.

3. Làm sao chọn đúng kích thước van?

Cần chọn đúng kích thước danh nghĩa (DN) của đường ống để đảm bảo khớp nối và không gây tổn thất áp suất.

4. Khi nào cần lắp van một chiều nước?

Ngay sau máy bơm và trên các nhánh đường ống cần ngăn nước chảy ngược từ bồn chứa về.

Kết luận

Van 1 chiều nước là thiết bị nhỏ gọn nhưng giữ vai trò cực kỳ quan trọng trong bất kỳ hệ thống nước hiện đại nào. Việc thấu hiểu nguyên lý, chọn lựa đúng loại vật liệu và lắp đặt đúng tiêu chuẩn không chỉ giúp bảo vệ máy bơm, đường ống mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa dài hạn. Một hệ thống vận hành ổn định là nền tảng cho sự an toàn và hiệu quả của mọi hoạt động sản xuất, kinh doanh.
