Giải Pháp Kiểm Soát Khí Động Học Toàn Diện Với Van Xả Khí D50 Cho Đường Ống Công Nghiệp

Trong thiết kế hạ tầng thủy lực và mạng lưới đường ống cấp thoát nước công nghiệp, sự tồn tại của bọt khí ngầm luôn là một nguyên nhân cốt lõi gây ra những tổn thất nghiêm trọng về mặt năng lượng. Khí sinh ra từ dòng chảy bị xáo trộn hoặc tích tụ trong quá trình nạp chất lưu sẽ tìm cách di chuyển lên các vị trí cao, hình thành nên những khối áp suất khí nén cản trở dòng chảy. Việc không trang bị một thiết bị giải phóng áp tự động như van xả khí dn50 sẽ khiến đường ống liên tục bị sụt giảm lưu lượng, thậm chí gây ra hiện tượng xâm thực phá hủy cánh bơm và nổ vỡ mối nối bích. Để đảm bảo vận hành thông suốt và an toàn tuyệt đối, hiểu rõ kết cấu cũng như tiêu chuẩn kỹ thuật của dòng van này là bài toán bắt buộc cho mọi kỹ sư xưởng.

Van xả khí D50 là gì?

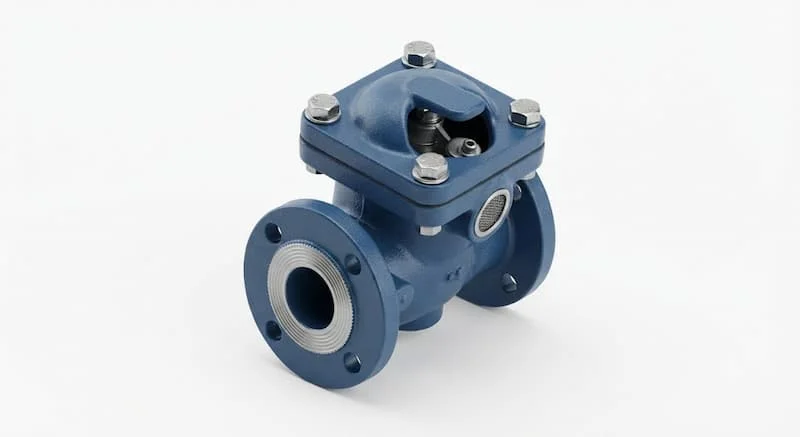

Van xả khí D50 là thiết bị cơ khí tự động loại bỏ lượng không khí thừa hoặc khí tích tụ trong hệ thống đường ống có kích thước cổng kết nối quy đổi D50 (tương ứng kích thước danh nghĩa DN50 hoặc kích cỡ ống phi 60mm). Thiết bị này hoạt động liên tục nhằm bảo vệ mạng lưới truyền tải chất lỏng khỏi các hiện tượng quá áp hoặc giảm tiết diện dòng chảy do túi khí tạo ra.

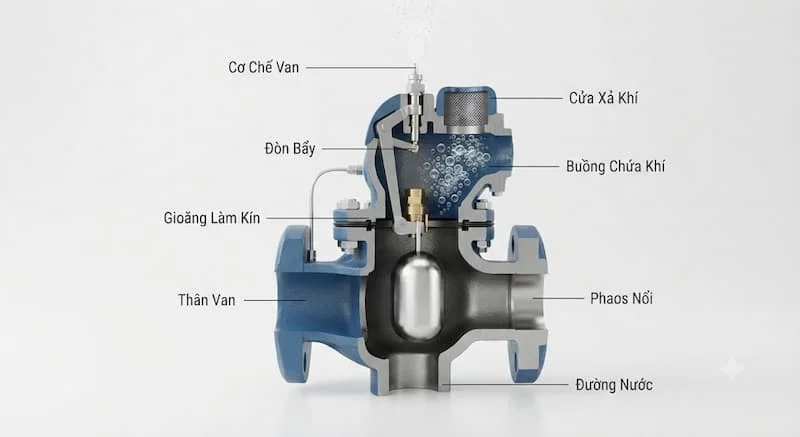

Hệ thống kết cấu cơ học của van được thiết kế vô cùng tinh gọn nhằm tối ưu hóa chuyển động theo định luật Archimedes. Cấu tạo cơ bản bao gồm phần thân van đóng vai trò là buồng chứa áp lực, nắp van phía trên giữ cố định các chi tiết bên trong. Trọng tâm của van là một quả phao nổi bằng vật liệu nhẹ kết nối trực tiếp với lỗ cửa xả khí ở đỉnh. Xung quanh bệ xả được đệm thêm vòng gioăng làm kín để chặn nước hoàn toàn khi phao dâng lên đỉnh.

Thông số kỹ thuật của van xả khí dn50

Khi tiến hành bóc tách khối lượng vật tư cho công trình, việc đồng bộ thông số kỹ thuật định mức quyết định trực tiếp đến tuổi thọ vận hành:

• Kích thước hình học: Định mức DN50 phù hợp chính xác cho các hệ thống ống dẫn có đường kính ngoài phi 60mm.

• Phương thức liên kết kỹ thuật: Kiểu kết nối ren xoắn tiện dụng cho các vị trí lắp nhanh hoặc liên kết hai mặt bích chịu lực chắc chắn.

• Mác vật liệu chế tạo: Tùy theo tính chất môi chất để lựa chọn mác gang đúc chịu lực, inox 304, inox 316 kháng hóa chất hoặc chất liệu đồng thau chống rỉ sét.

• Định mức áp suất và nhiệt độ: Dải áp suất làm việc thông dụng bao gồm các tiêu chuẩn PN10, PN16, PN25 kết hợp cấu trúc bích chế tạo theo tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS để trùng khớp với tâm lỗ bulông trên đường ống chờ.

Các loại van xả khí dn50 phổ biến

Mỗi cấu trúc buồng chứa được thiết kế nhằm đáp ứng các kịch bản công nghệ xả khí đặc thù trong các nhà máy:

Van xả khí đơn sở hữu một buồng chứa tĩnh và một cửa thoát khí kích thước nhỏ. Ưu điểm lớn nhất của dòng này là kết cấu cơ khí tinh gọn, trọng lượng nhẹ và mức chi phí đầu tư ban đầu rất thấp, chuyên dùng để xả lượng khí nhỏ sinh ra liên tục khi hệ thống đang vận hành ổn định có áp.

Van xả khí kép được trang bị hai buồng xả khí tích hợp hoặc hai cửa xả kích cỡ lớn nhỏ khác nhau. Điểm mạnh vượt trội là khả năng giải phóng khối lượng khí cực lớn khi nhà xưởng bắt đầu nạp nước vào đường ống rỗng, đồng thời tự động hút một lượng khí lớn vào lòng ống khi hệ thống xả cạn nhằm triệt tiêu áp suất âm chân không gây móp méo thành ống.

Van xả khí inox D50 được đúc hoàn toàn từ mác thép không gỉ chất lượng cao, mang lại khả năng chống ăn mòn hóa học tuyệt đối và chịu được nhiệt độ cao vượt trội, rất tối ưu cho các dây chuyền thực phẩm vi sinh hoặc hóa chất độc hại. Trong khi đó, dòng van xả khí gang D50 mạ sơn phủ Epoxy lại là dòng sản phẩm quốc dân nhờ mức giá thành vô cùng kinh tế, khả năng chịu va đập cơ học rất tốt, được ứng dụng rộng rãi trong các hệ thống cấp nước sạch và trạm bơm thông thường.

So sánh các loại van xả khí dn50

Bảng đối chiếu trực quan dưới đây giúp người thiết kế dễ dàng bóc tách cấu hình thiết bị phù hợp với ngân sách dự án:

Tại sao cần chọn đúng van xả khí dn50?

Việc đầu tư thời gian phân tích và lựa chọn chính xác biến thể van mang lại những lợi ích kỹ thuật thực tế vô cùng lớn cho hạ tầng nhà xưởng. Thiết bị chuẩn thông số đảm bảo hiệu quả xả khí đạt hiệu suất cao nhất, giải phóng triệt để các túi khí nén ngầm để giảm nguy cơ búa nước phá hủy thành ống. Việc dòng chảy lưu thông thông suốt giúp bảo vệ máy bơm khỏi hiện tượng chạy khan, tăng tuổi thọ động cơ và tiết kiệm đáng kể chi phí tiêu hao điện năng vận hành. Ngoài ra, chọn đúng mức PN chịu lực của van giúp giảm tổn thất áp suất tĩnh trên toàn tuyến, ngăn chặn các sự cố rò rỉ chất lưu ra ngoài môi trường.

Cách chọn van xả khí dn50 phù hợp

Để thiết bị phát huy tối đa công năng an toàn, quy trình duyệt mua vật tư cần bám sát các tiêu chí cốt lõi:

Đầu tiên là bản chất hóa lý của lưu chất (nước sạch, nước thải hay hóa chất) và dải nhiệt độ làm việc thực tế để chọn mác vật liệu gang hay inox phù hợp. Tiếp theo, kỹ sư cần tra cứu chính xác áp suất đỉnh của trạm bơm đầu nguồn để quyết định chọn ngưỡng PN10, PN16 hay PN25. Môi trường làm việc ngoài trời hay trong hầm máy sẽ quyết định kiểu kết nối ren tinh gọn hay kết nối mặt bích chịu lực chống rung lắc. Cuối cùng, việc lựa chọn một thương hiệu sản xuất uy tín cùng một tiêu chuẩn gia công cơ khí đồng bộ với bích chờ sẵn có là những yếu tố quyết định giúp hệ thống vận hành bền bỉ.

Van xả khí D50 được sử dụng ở đâu?

Sở hữu đường kính kết nối định mức DN50 tầm trung lớn, thiết bị này hiện diện dày đặc trong các hạ tầng kỹ thuật:

• Mạng lưới đường ống truyền tải và trạm phân phối của hệ thống cấp nước sạch đô thị.

• Nhà máy xử lý nước thải công nghiệp, trạm bơm nước thô đầu nguồn của các công trình thủy lợi.

• Trục đứng đường ống cấp nước chữa cháy của hệ thống PCCC nhà cao tầng và khu công nghiệp.

• Vòng tuần hoàn giải nhiệt khí động học của hệ thống thông gió và điều hòa không khí trung tâm HVAC.

• Đường ống dẫn chất lưu phụ trợ trong các nhà máy công nghiệp sản xuất và hệ thống tưới tiêu nông nghiệp quy mô lớn.

Những sai lầm thường gặp khi lắp đặt

Rất nhiều sự cố tràn nước phòng máy xuất phát từ những sai sót chủ quan trong khâu thi công lắp đặt cơ khí:

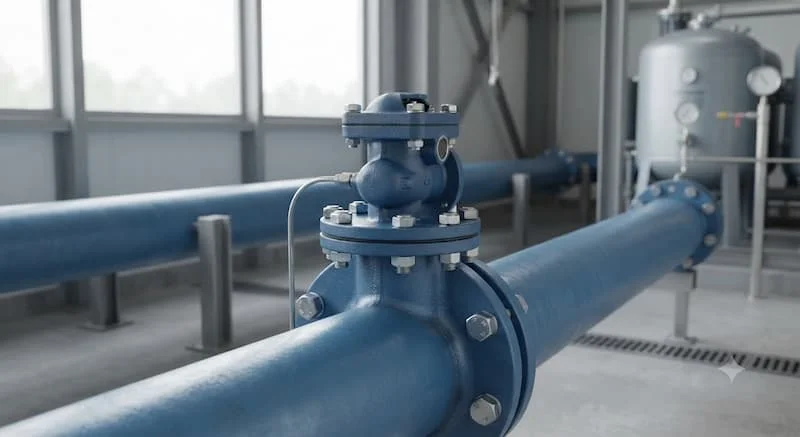

Sai lầm nghiêm trọng nhất là lắp đặt sai vị trí kỹ thuật, không lắp van ở điểm cao nhất của trắc dọc đường ống, khiến không khí không thể tụ về buồng van để giải phóng. Nhiều đơn vị chọn sai áp suất làm việc đỉnh khiến phao nổi bị móp méo do quá tải áp lực, dẫn đến hiện tượng rò rỉ nước liên tục tại cửa xả. Việc lựa chọn sai mác vật liệu chịu ăn mòn khiến thân van nhanh chóng bị rỉ sét, bó kẹt trục cơ học. Ngoài ra, việc bỏ qua công tác vệ sinh lòng ống trước khi gá lắp làm cho cặn bẩn bám chặt vào bệ gioăng, khiến van không thể đóng kín khít, cộng với việc thiếu kế hoạch kiểm tra phao nổi định kỳ sẽ vô hiệu hóa hoàn toàn công năng của thiết bị.

Hướng dẫn lắp đặt van xả khí D50

Quy trình gá lắp cơ khí dòng van DN50 cần tuân thủ nghiêm ngặt các bước kỹ thuật tiêu chuẩn sau:

Bước 1: Khảo sát sản phẩm và vệ sinh hệ thống

Tiến hành kiểm tra ngoại quan thiết bị, dùng tay thử đẩy nhẹ phao nổi xem cơ chế chuyển động có mượt mà không. Sử dụng thiết bị thổi áp lực để làm sạch hoàn toàn bụi bẩn, xỉ hàn bám trong lòng ống chờ tại vị trí cao nhất của tuyến ống.

Bước 2: Gá lắp cố định trục hướng tâm

Bắt buộc phải lắp van theo tư thế thẳng đứng (cửa xả khí hướng thẳng lên trên), tuyệt đối không lắp nghiêng vì sẽ làm mất tác dụng của trọng lực và phao nổi. Thực hiện siết chặt các bước ren hoặc siết đều đai ốc đối xứng của mặt bích nối, đảm bảo gioăng cao su đệm giữa được ép phẳng, kín nước hoàn toàn.

Bước 3: Nghiệm thu vận hành thử hệ thống

Mở van chặn đầu nguồn, kích hoạt quạt bơm tăng áp để thực hiện bài test áp toàn hệ thống. Lắng nghe tiếng khí thoát ra mạnh tại cửa xả đỉnh van; khi nước dâng đầy, quan sát kỹ bề mặt mối nối để xác nhận không có hiện tượng rò rỉ hay phun bọt khí li ti ra ngoài không gian máy.

Checklist trước khi mua

Để quy trình duyệt mua vật tư diễn ra chính xác, hãy rà soát kỹ danh mục các tiêu chí sau:

• Xác định chính xác đường kính cổng nối đạt tiêu chuẩn DN50 cho ống phi 60mm.

• Lựa chọn mác vật liệu (Gang, Đồng hay Inox) tương thích tốt với đặc tính ăn mòn của môi chất.

• Tra cứu áp suất hoạt động cực đại của trạm bơm để chọn mức PN tương ứng.

• Chọn đúng kiểu kết nối ren hoặc tiêu chuẩn mặt bích trùng khớp bích chờ hiện trạng.

• Yêu cầu đơn vị cung cấp xuất trình đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính hãng.

• Lựa chọn sản phẩm đến từ các thương hiệu uy tín thông qua các nhà phân phối đáng tin cậy trên thị trường.

Câu hỏi thường gặp

Thiết bị van xả khí d50 ứng dụng với mục đích công nghệ gì trên đường ống?

Thiết bị được tích hợp trên đường ống nhằm mục đích tự động giải phóng lượng không khí hoặc khí trơ tích tụ trong lòng ống ra ngoài môi trường, giúp dòng chất lỏng lưu thông thông suốt và bảo vệ đường ống không bị quá áp.

Mã ký hiệu kích thước D50 tương ứng với thông số đường kính danh nghĩa DN bao nhiêu?

Trong các quy chuẩn quy đổi phụ kiện ống hiện nay, ký hiệu kích thước D50 tương ứng hoàn toàn với thông số đường kính danh nghĩa DN50, phù hợp lắp đặt cho hệ thống ống dẫn có đường kính ngoài đạt quy cách 60mm.

Đối với đường ống dẫn nước thải công nghiệp, nên chọn van vỏ gang hay vỏ inox?

Môi trường nước thải công nghiệp thường chứa nhiều tạp chất hóa học và có tính axit nhẹ, do đó bạn nên ưu tiên lựa chọn van xả khí thân inox để đảm bảo độ bền kháng ăn mòn tuyệt đối. Van thân gang chỉ nên dùng cho các hệ thống nước sạch hoặc nước thô trung tính để tiết kiệm chi phí.

Tần suất khuyến nghị để tiến hành công tác bảo dưỡng định kỳ thiết bị này là bao lâu?

Các chuyên gia khuyến nghị kỹ thuật viên nên tiến hành súc rửa, bảo dưỡng van định kỳ từ 6 đến 12 tháng một lần. Công tác này bao gồm việc đóng van chặn cách ly, tháo nắp van để loại bỏ bùn cặn bám trong buồng chứa và lau sạch bề mặt gioăng cao su bít kín.

Mức đơn giá thực tế của một bộ van xả khí kích cỡ DN50 phụ thuộc vào những yếu tố nào?

Giá thành của thiết bị phụ thuộc rất lớn vào mác vật liệu chế tạo (inox sẽ cao hơn gang), cấu trúc vận hành (van kép cao hơn van đơn), kiểu kết nối mặt bích và độ uy tín của thương hiệu sản xuất.

Tổng kết

Việc hiểu rõ cấu trúc chuyển động cơ học và các thông số định mức kỹ thuật của dòng van xả khí d50 là chìa khóa vàng giúp các nhà thầu cơ điện xây dựng nên một hệ thống truyền tải chất lỏng an toàn và đạt hiệu suất thủy lực tối ưu. Đầu tư một thiết bị xả khí tự động chuẩn thông số ngay từ giai đoạn thiết kế ban đầu giúp doanh nghiệp triệt tiêu hoàn toàn nguy cơ búa nước, bảo vệ toàn vẹn các cụm máy bơm công suất lớn và cắt giảm tối đa chi phí vận hành, bảo trì đường ống định kỳ đối với van xả khí d50.
