Van An Toàn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Cách Chọn Đúng

Trong các hệ thống công nghiệp hiện đại vận hành dưới áp suất cao như nồi hơi, đường ống hơi nóng, bình chứa khí nén hay hệ thống bơm cấp nước, sự kiểm soát áp suất là yếu tố sống còn để đảm bảo an toàn. Khi áp suất trong hệ thống vượt quá giới hạn thiết kế cho phép, các đường ống, bồn chứa hoặc máy móc có thể đối mặt với nguy cơ biến dạng, rò rỉ, thậm chí gây ra những vụ nổ thảm khốc. Van an toàn là gì mà lại được coi là "lá chắn" bảo vệ quan trọng bậc nhất trong mọi nhà máy?

Hiểu một cách đơn giản, đây là thiết bị có nhiệm vụ tự động xả bớt lưu chất dư thừa khi áp suất trong hệ thống chạm ngưỡng nguy hiểm, giúp đưa hệ thống trở về trạng thái ổn định. Tuy nhiên, việc lựa chọn sai loại van hoặc cài đặt không chuẩn xác có thể khiến thiết bị trở nên vô dụng. Bài viết này sẽ giúp bạn giải mã chi tiết về van an toàn – từ cấu tạo, nguyên lý vận hành cho đến những lưu ý chuyên sâu khi lựa chọn để tối ưu hóa sự an toàn cho hệ thống.

Van an toàn là gì?

Van an toàn (Safety Valve) là thiết bị bảo vệ áp suất tự động, được thiết kế để mở cửa xả lưu chất ra ngoài khi áp suất bên trong hệ thống vượt quá mức cài đặt cho phép. Thiết bị này hoạt động như một "van xả khẩn cấp", bảo vệ đường ống, bồn chứa và máy móc khỏi nguy cơ hư hỏng hoặc nổ do hiện tượng quá áp (overpressure).

Khác với các dòng van điều khiển thông thường vận hành theo tín hiệu bên ngoài, van an toàn hoạt động hoàn toàn dựa trên sự cân bằng áp lực cơ học. Thiết bị này thường là thành phần bắt buộc trong các hệ thống:

• Nồi hơi (Boilers): Nơi áp suất hơi nước luôn ở mức rất cao.

• Bình chịu áp lực: Các bồn chứa khí nén, hóa chất, dầu khí.

• Hệ thống hơi và đường ống khí: Đảm bảo lưu thông an toàn cho luồng khí nóng.

• Hệ thống chất lỏng áp suất cao: Bảo vệ bơm và các thiết bị thủy lực.

Vai trò của van an toàn trong hệ thống

Sự hiện diện của van an toàn không chỉ là yêu cầu kỹ thuật mà còn là cam kết cho sự bền vững của doanh nghiệp thông qua ba vai trò cốt lõi:

• Bảo vệ toàn diện thiết bị: Khi áp suất vượt ngưỡng, van an toàn giúp giải phóng năng lượng dư thừa, tránh làm vỡ đường ống, hỏng máy bơm hoặc gây nổ các bồn chứa chứa khí nén và hơi nóng.

• Duy trì trạng thái vận hành ổn định: Bằng cách xả áp kịp thời, van giúp hệ thống giữ được dải áp suất vận hành mong muốn, giảm thiểu các rung chấn và xung lực lên cấu trúc đường ống.

• Đảm bảo an toàn con người: Trong môi trường làm việc có áp suất lớn, nguy cơ tai nạn nghề nghiệp luôn thường trực. Van an toàn đóng vai trò là "chốt chặn" cuối cùng, giảm thiểu rủi ro nổ thiết bị, bảo vệ sự an toàn cho đội ngũ vận hành.

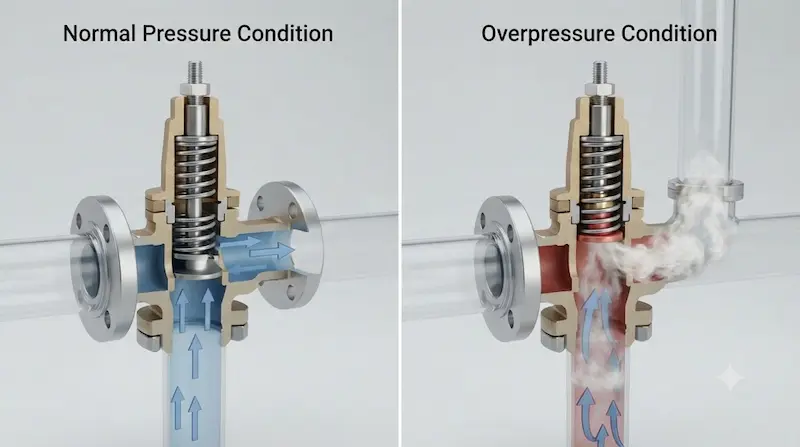

Nguyên lý hoạt động của van an toàn

Nguyên lý hoạt động của van an toàn dựa trên sự cân bằng lực đối kháng giữa áp suất lưu chất trong hệ thống và lực đàn hồi của lò xo.

• Khi hệ thống ở trạng thái bình thường: Áp suất chưa vượt ngưỡng cài đặt, lực nén của lò xo tác động xuống đĩa van, giữ cho van đóng kín hoàn toàn. Lúc này, lưu chất được giữ trọn vẹn trong đường ống.

• Khi áp suất vượt giới hạn: Khi áp suất lưu chất tăng cao, lực tác động lên đĩa van vượt quá lực nén của lò xo. Kết quả là đĩa van bị đẩy lên, tạo ra khoảng trống để lưu chất thoát ra ngoài qua cổng xả.

• Khi áp suất giảm xuống mức an toàn: Sau khi áp suất đã được xả đi và trở về mức ổn định, lực nén của lò xo sẽ thắng áp suất lưu chất, đẩy đĩa van quay trở lại vị trí đóng kín ban đầu, đưa hệ thống trở lại trạng thái vận hành bình thường.

Chính nhờ khả năng "phản ứng tự động" này mà van an toàn trở thành thiết bị không thể thay thế trong các hệ thống công nghiệp có tính rủi ro cao.

Cấu tạo của van an toàn gồm những bộ phận nào?

Để đảm bảo khả năng đóng mở chính xác và chịu được áp lực cao, một chiếc van an toàn chất lượng thường có cấu tạo tối ưu:

1. Thân van: Là bộ phận chứa toàn bộ linh kiện bên trong, được chế tạo từ các vật liệu chịu lực tốt như gang, thép carbon, đồng hoặc inox (SUS304, SUS316) tùy vào môi trường sử dụng.

2. Đĩa van: Đây là bộ phận thực hiện nhiệm vụ đóng hoặc mở cửa xả. Đĩa van phải được gia công bề mặt tinh xảo để đảm bảo độ kín tuyệt đối khi van đóng và chống chịu được ăn mòn trong quá trình xả lưu chất.

3. Lò xo: Đây là "trái tim" của van. Lò xo tạo ra lực đối kháng quyết định mức áp suất mở van. Vật liệu lò xo cần có độ đàn hồi cực tốt và ổn định để không bị suy giảm lực nén theo thời gian.

4. Bộ phận điều chỉnh áp suất: Thường nằm ở đỉnh van, cho phép kỹ sư vặn nén hoặc nới lỏng lò xo để cài đặt áp suất xả phù hợp với nhu cầu thực tế của hệ thống.

Các loại van an toàn phổ biến hiện nay

Tùy vào đặc thù của môi trường vận hành, bạn có thể lựa chọn các dòng van chuyên dụng sau:

• Van an toàn dạng lò xo: Đây là thiết kế phổ biến nhất, ứng dụng trong hầu hết các hệ thống nồi hơi, bình khí nén nhờ thiết kế nhỏ gọn, dễ lắp đặt và chi phí tối ưu.

• Van an toàn có tay giật: Điểm khác biệt là có thêm cần gạt (tay giật), cho phép người vận hành chủ động kiểm tra khả năng đóng mở của van định kỳ mà không cần phải chờ đến lúc áp suất quá tải.

• Van an toàn inox: Là lựa chọn cao cấp cho các ngành thực phẩm, dược phẩm hoặc các nhà máy hóa chất, nơi cần khả năng kháng ăn mòn và độ vệ sinh cao.

• Van an toàn hơi (Hơi nóng): Được tối ưu hóa cho các hệ thống hơi nóng công nghiệp, chịu được nhiệt độ khắc nghiệt và khả năng làm kín với hơi áp suất cao.

Các thông số kỹ thuật quan trọng khi chọn mua

Trước khi quyết định đầu tư, các kỹ sư cần nắm vững các thông số kỹ thuật then chốt để đảm bảo van hoạt động đúng công năng:

Một sai lầm phổ biến là nhầm lẫn giữa van an toàn và van giảm áp. Cần nhớ rằng: Van an toàn chỉ hoạt động "khi có sự cố" (quá áp), trong khi van giảm áp là thiết bị "vận hành liên tục" để giữ ổn định áp suất đầu ra cho thiết bị.

Ứng dụng thực tế và sai lầm thường gặp của van an toàn là gì

Van an toàn đóng vai trò thiết yếu trong nhiều ngành công nghiệp:

• Hệ thống nồi hơi: Xả áp hơi nước khi áp suất đạt tới ngưỡng nguy hiểm.

• Bình tích áp (Máy nén khí): Bảo vệ bình khỏi hiện tượng nổ do tích tụ áp suất dư.

• Đường ống công nghiệp: Kiểm soát áp suất trong các nhà máy dầu khí, hóa chất.

• Hệ thống nước áp lực: Bảo vệ máy bơm khỏi hiện tượng phản lực dòng chảy.

Tuy nhiên, người sử dụng thường mắc các sai lầm nghiêm trọng như: Chọn sai áp suất cài đặt (van mở quá sớm gây lãng phí, hoặc không mở gây nổ), lắp đặt sai vị trí khiến van không nhận đúng áp suất hệ thống, hoặc không kiểm tra định kỳ làm van bị kẹt bởi cặn bẩn, rỉ sét.

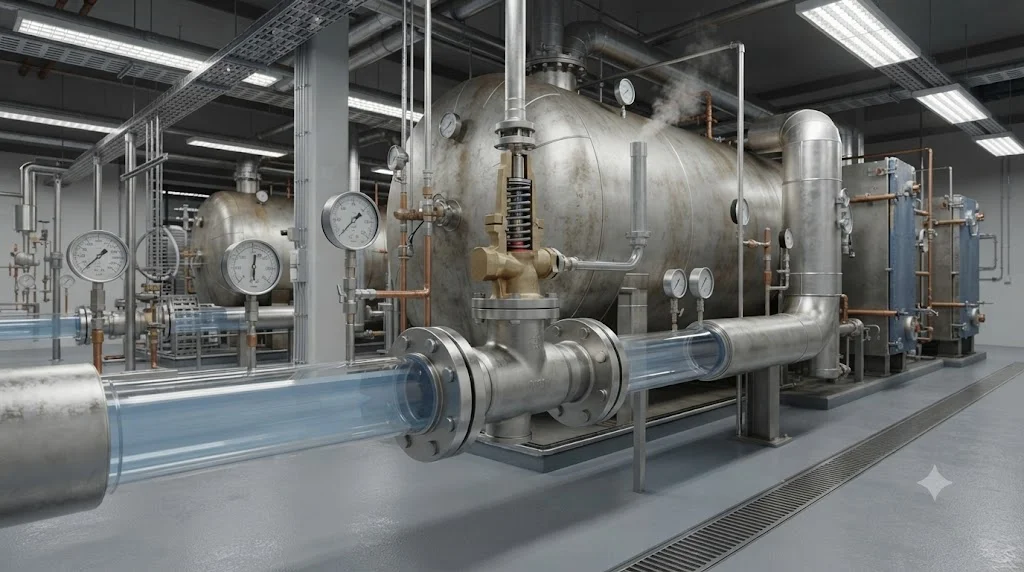

Hướng dẫn lựa chọn và bảo dưỡng chuẩn chuyên gia

Để đảm bảo hệ thống vận hành an toàn, bạn nên tuân thủ Checklist sau khi chọn và lắp đặt van:

1. Xác định môi chất: Khí, hơi hay chất lỏng để chọn vật liệu van tương ứng.

2. Tính toán áp suất tối đa: Cần dựa vào thông số của thiết bị cần bảo vệ.

3. Áp suất cài đặt: Phải thấp hơn áp suất chịu đựng tối đa của đường ống.

4. Lắp đặt: Luôn lắp đúng chiều dòng xả, đảm bảo đường ống xả thoát ra khu vực an toàn.

5. Bảo dưỡng: Kiểm tra định kỳ 6-12 tháng/lần, vệ sinh bề mặt đĩa van và thử nghiệm tay giật để đảm bảo van không bị kẹt.

Câu hỏi thường gặp về van an toàn là gì (FAQ)

1. Van an toàn là gì?

Van an toàn là thiết bị tự động xả áp khi áp suất hệ thống vượt ngưỡng cho phép, bảo vệ thiết bị và con người khỏi nguy cơ nổ áp suất.

2. Van an toàn khác van giảm áp như thế nào?

Van an toàn là thiết bị bảo vệ (chỉ mở khi quá áp), trong khi van giảm áp là thiết bị điều tiết (hoạt động liên tục để ổn định áp suất).

3. Khi nào cần lắp van an toàn?

Bất kỳ hệ thống nào làm việc với áp suất cao (hơi, khí nén, thủy lực) đều bắt buộc phải lắp đặt van an toàn.

4. Tại sao cần kiểm tra van an toàn định kỳ?

Vì sau thời gian dài vận hành, van có thể bị kẹt do cặn bẩn hoặc lò xo bị suy giảm lực đàn hồi, dẫn đến việc không xả được áp khi cần.

Kết luận

Van an toàn là gì? – Đó là một thiết bị bảo vệ không thể thiếu trong mọi hệ thống vận hành áp suất. Nó không chỉ đơn thuần là phụ kiện, mà là chốt chặn đảm bảo sự an toàn cho toàn bộ dây chuyền sản xuất, giúp ngăn ngừa các sự cố quá áp gây hậu quả nghiêm trọng. Việc nắm vững cấu tạo, nguyên lý vận hành và tuân thủ các quy tắc lắp đặt chính là cách tốt nhất để tối ưu hóa hiệu suất và tuổi thọ thiết bị.
