Toàn Diện Về Water Valve with Lock: Giải Pháp Kiểm Soát Và An Toàn Tối Ưu Cho Hệ Thống Đường Ống

Trong vận hành hệ thống cấp thoát nước và xử lý chất lỏng công nghiệp, rủi ro từ việc đóng/mở van sai quy trình luôn là mối đe dọa lớn. Để giải quyết triệt để vấn đề này, việc ứng dụng water valve with lock đang trở thành tiêu chuẩn bắt buộc tại nhiều dự án hiện đại. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý đến cách lựa chọn loại van có khóa phù hợp nhất cho công trình của bạn.

Water Valve With Lock Là Gì?

Định nghĩa

Water valve with lock (van nước có khóa) là dòng van công nghiệp được tích hợp thêm cơ cấu khóa cơ học hoặc thiết kế vị trí đặc biệt để gắn ổ khóa (padlock). Mục đích cốt lõi của thiết kế này là cố định trạng thái đóng hoặc mở của van, ngăn chặn tuyệt đối hành vi can thiệp, thao tác trái phép hoặc vô tình làm thay đổi dòng chảy từ những người không có thẩm quyền.

Chức năng cốt lõi

• Kiểm soát nguồn nước tối lưu: Đảm bảo dòng lưu chất lưu thông ổn định, đúng lưu lượng và đúng tuyến ống đã định sẵn.

• Tăng mức độ an toàn hệ thống: Bảo vệ thiết bị phía sau van (như máy bơm, đồng hồ đo, hệ thống lọc) khỏi hiện tượng quá áp hoặc búa nước do đóng mở đột ngột.

• Hạn chế tối đa thao tác sai: Trong các nhà máy có hàng trăm nút giao cắt, van có khóa là rào chắn vật lý giúp kỹ thuật viên không vận hành nhầm tuyến ống.

• Đáp ứng yêu cầu quản lý vận hành khắt khe: Giúp người quản lý dễ dàng phân cấp quyền hạn, chỉ những nhân sự giữ chìa khóa mới có quyền điều chỉnh hệ thống.

Cấu tạo cơ bản

Về cơ bản, một thiết bị water valve with lock bao gồm các bộ phận nền tảng của van công nghiệp kết hợp với cụm chi tiết bảo mật:

• Thân van (Body): Bộ phận chịu lực chính, chứa lưu chất, thường làm bằng đồng, inox hoặc gang.

• Đĩa van (Disc) hoặc Bi van (Ball): Chi tiết trực tiếp chặn hoặc mở dòng chảy.

• Tay gạt/Tay quay (Lever/Handwheel): Bộ phận truyền lực từ người vận hành để đóng mở van.

• Cơ cấu khóa (Locking Mechanism): Thanh trượt, vấu hãm hoặc chốt chặn được đúc liền hoặc gắn thêm vào tay điều khiển.

• Vị trí gắn ổ khóa (Padlock Hole): Các lỗ đục sẵn khớp nhau khi van ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, cho phép luồn gọng ổ khóa qua để cố định.

Nguyên Lý Hoạt Động Của Water Valve With Lock

Cơ chế đóng mở và cố định trạng thái

Về mặt cơ học dòng chảy, van hoạt động dựa trên nguyên lý quay của bi van hoặc chuyển động tịnh tiến của đĩa van giống như các dòng van tiêu chuẩn. Điểm khác biệt nằm ở công đoạn sau khi thao tác:

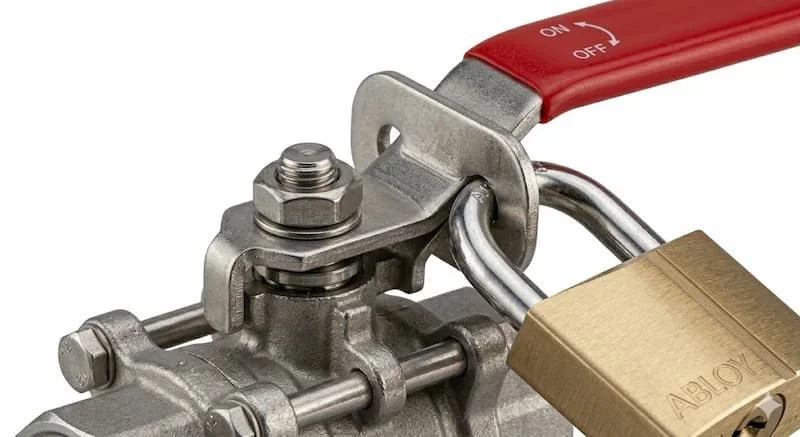

• Khi mở hoàn toàn hoặc đóng hoàn toàn: Phần lỗ khóa trên tay gạt sẽ trùng khớp hoàn toàn với lỗ khóa trên vành gá của thân van.

• Cố định bằng khóa: Người vận hành luồn ổ khóa dân dụng hoặc ổ khóa chuyên dụng qua lỗ này và bấm lại. Lúc này, tay gạt bị khóa chặt vào thân van, không thể di chuyển dù có lực tác động mạnh.

Tích hợp với quy trình Lockout Tagout (LOTO)

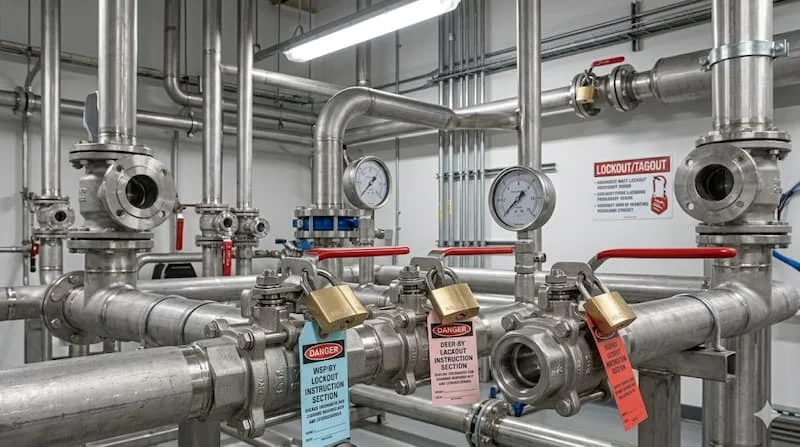

Trong môi trường công nghiệp, water valve with lock là một mắt xích không thể tách rời của quy trình LOTO (Khóa hãm và gắn biển cảnh báo). Khi một đoạn ống cần bảo trì, kỹ thuật viên sẽ đưa van về trạng thái đóng an toàn, khóa lại bằng ổ khóa cá nhân và treo thẻ cảnh báo (Tagout). Điều này đảm bảo không ai có thể vô tình mở nước gây tai nạn lao động cho người đang sửa chữa phía sau.

Giải thích chuyên sâu:

Vì sao nhiều nhà máy bắt buộc sử dụng van có khóa? Câu trả lời nằm ở quản trị rủi ro. Việc thất thoát lưu chất, ô nhiễm chéo dòng chảy hoặc sự cố tràn nước do thao tác sai có thể gây thiệt hại hàng tỷ đồng và làm dừng toàn bộ dây chuyền sản xuất. Thiết bị này biến an toàn từ "ý thức tự giác" thành "bắt buộc bằng cơ học".

Các Loại Water Valve With Lock Phổ Biến

Để tối ưu hóa chi phí và hiệu năng, người kỹ sư cần phân loại sản phẩm dựa trên 3 tiêu chí cốt lõi: loại van, vật liệu chế tạo và kiểu kết nối đường ống.

Phân loại theo cấu tạo van

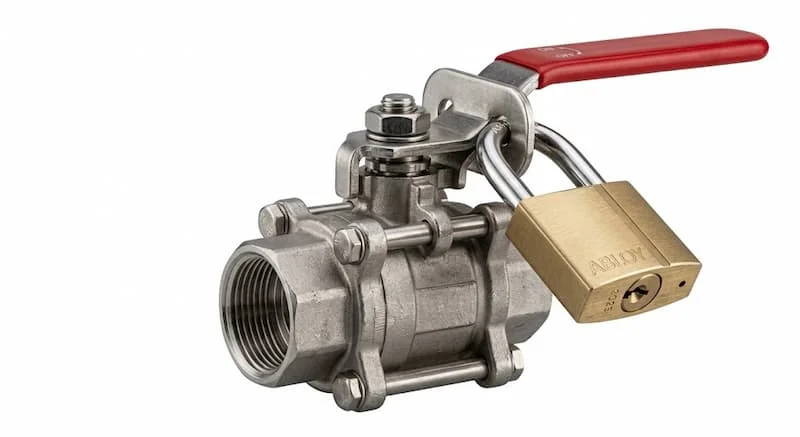

• Van bi có khóa (Lockable Ball Valve): Phổ biến nhất ở các kích thước nhỏ và trung bình. Đóng mở nhanh bằng cách gạt $90^\circ$. Cơ cấu khóa thường là một miếng gạt kim loại trượt trên tay điều khiển.

• Van cổng có khóa (Lockable Gate Valve): Thường dùng cho đường ống lớn. Hệ thống khóa dạng nắp chụp tay quay hoặc xích khóa, ngăn không cho vô lăng xoay.

• Van bướm có khóa (Lockable Butterfly Valve): Tiết kiệm không gian, tay gạt mỏ vịt thường tích hợp sẵn các răng ăn khớp và lỗ xỏ khóa.

Phân loại theo vật liệu và môi trường ứng dụng

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Tiện lợi, dễ tháo lắp, thường dùng cho ống kích thước dưới DN50.

• Kết nối mặt bích (Flanged): Độ kín khít cao, chịu áp lực lớn, phổ biến từ DN50 trở lên theo tiêu chuẩn JIS, ANSI, DIN.

• Kết nối rãnh (Grooved): Lắp đặt siêu nhanh bằng cùm, thường thấy trong hệ thống phòng cháy chữa cháy (PCCC).

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Khi lập hồ sơ kỹ thuật hoặc mua sắm thiết bị, bạn cần đặc biệt lưu ý đến các thông số danh định sau để tránh mua sai chủng loại:

Bảng thông số kỹ thuật tổng hợp

• Kích thước danh nghĩa (DN): DN15 – DN300 (hoặc lớn hơn tùy đặt hàng).

• Áp suất làm việc (PN): PN10, PN16, PN25 (10 bar - 25 bar).

• Vật liệu thân van: Đồng, Gang cầu, Gang xám, Inox 304, Inox 316.

• Nhiệt độ vận hành: 0 độ C đến 180 độ C (tùy thuộc vào vật liệu gioăng làm kín là EPDM, PTFE hay Viton).

• Tiêu chuẩn sản xuất: ISO, BS, ASME, API.

Phân tích chuyên sâu từ chuyên gia

• Tác động của áp suất tới tuổi thọ van: Lựa chọn áp suất danh định (PN) của van phải lớn hơn ít nhất 20% áp suất vận hành tối đa của hệ thống. Nếu chọn sát tải hoặc thiếu áp, áp lực xung kích (búa nước) khi đóng van đột ngột sẽ làm nứt vỡ thân van hoặc làm móp méo đĩa van, khiến cơ cấu khóa không thể khớp vào vị trí an toàn.

• Tầm quan trọng của vật liệu gioăng: Thân van có thể bền vững, nhưng nếu chọn gioăng làm kín (Seat) sai môi chất (ví dụ dùng gioăng EPDM cho nước có lẫn hóa chất ăn mòn), gioăng sẽ mục nát gây rò rỉ ngầm, vô hiệu hóa hoàn toàn công năng chặn dòng của van.

So Sánh Water Valve Với Lock Và Van Nước Thông Thường

Sự khác biệt giữa hai dòng van này không chỉ nằm ở khe xỏ ổ khóa, mà là tư duy về an toàn hệ thống.

Bảng tiêu chí so sánh chi tiết

Khi nào bạn nên đầu tư van có khóa?

Đừng xem water valve with lock là một khoản chi phí phát sinh, hãy xem đó là một khoản bảo hiểm. Bạn bắt buộc phải nâng cấp lên dòng van này khi:

1. Hệ thống đường ống đi qua khu vực công cộng, nơi có nhiều người qua lại (trường học, trung tâm thương mại).

2. Hệ thống xử lý hóa chất, nước nóng nhiệt độ cao có nguy cơ gây tai nạn nghiêm trọng nếu rò rỉ.

3. Các đường ống tổng, ống nhánh dẫn vào thiết bị đắt tiền cần bảo dưỡng định kỳ.

Water Valve Với Lock Được Sử Dụng Ở Đâu?

Nhờ khả năng bảo mật cao, dòng van này xuất hiện dày đặc trong cả phân khúc dân dụng cao cấp lẫn công nghiệp nặng:

• Nhà máy sản xuất & Chế biến: Hệ thống cấp nước sản xuất, đường ống CIP (vệ sinh tại chỗ) trong nhà máy thực phẩm, nơi pha trộn hóa chất yêu cầu tỷ lệ chính xác tuyệt đối.

• Hệ thống HVAC & Chiller: Khóa cố định các van chặn trên đường ống nước căn chỉnh lưu lượng (balancing), tránh việc công nhân vận hành làm lệch pha dòng nước giải nhiệt.

• Hệ thống PCCC: Đây là ứng dụng cực kỳ nghiêm ngặt. Các van cấp nước cho đường ống cứu hỏa bắt buộc phải khóa ở trạng thái MỞ HOÀN TOÀN để đảm bảo luôn có nước khi xảy ra hỏa hoạn.

• Tòa nhà thương mại, Bệnh viện, Trường học: Khóa van nước tầng, van nước phòng máy để tránh tình trạng kẻ xấu phá hoại hoặc trẻ em vô tình nghịch ngợm gây ngập lụt.

Những Sai Lầm Thường Gặp Khi Chọn Van Có Khóa

Nhiều kỹ sư và đơn vị thu mua vẫn gặp phải những tổn thất không đáng có do mắc các sai lầm sau:

1. Chỉ chú ý thân van, bỏ qua chất lượng cơ cấu khóa: Nhiều loại van giá rẻ có thân bằng inox rất tốt nhưng phần lẫy khóa lại làm bằng tôn mỏng, dễ bị rỉ sét gãy hỏng sau vài tháng ngoài trời, khiến van không thể khóa được nữa.

2. Chọn sai kích thước hình học của ổ khóa: Mua van có lỗ khóa quá nhỏ trong khi ổ khóa LOTO sẵn có của nhà máy lại dùng gọng lớn, dẫn đến việc không thể luồn ổ khóa qua.

3. Không tính đến không gian quay khóa: Khi lắp van ở các góc khuất, sát tường, phần tay gạt dài tích hợp cơ cấu khóa có thể bị vướng, không thể gạt hết hành trình để bấm khóa.

Hướng Dẫn Chọn Water Valve Với Lock Phù Hợp (Checklist)

Hãy sử dụng checklist dưới đây trước khi duyệt mua bất kỳ mã hàng nào cho dự án của bạn:

• Xác định môi chất: Nước sạch, nước thải, nước nóng hay nước có hóa chất? (Để chọn vật liệu thân và gioăng).

• Kiểm tra thông số đường ống: Kích thước danh định (DN) và kiểu kết nối (Ren hay mặt bích tiêu chuẩn gì?).

• Xác định áp suất và nhiệt độ đỉnh: Đảm bảo thông số của van vượt trên ngưỡng làm việc thực tế của hệ thống.

• Kiểm tra tính đồng bộ của cơ cấu khóa: Lỗ khóa có vừa với loại ổ khóa (Padlock) đang sử dụng tại nhà máy không?

• Chọn thương hiệu uy tín: Ưu tiên các dòng van có chứng chỉ CO/CQ rõ ràng, cơ cấu khóa được đúc nguyên khối chịu lực.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Để sản phẩm phát huy tối đa độ bền và công năng, quy trình lắp đặt và bảo dưỡng cần tuân thủ:

• Lắp đúng hướng: Chú ý mũi tên chỉ hướng dòng chảy (nếu có) trên thân van.

• Không gian vận hành: Lắp đặt van ở vị trí dễ tiếp cận, đủ khoảng trống để người vận hành dễ dàng tra chìa, bấm khóa và kiểm tra trạng thái bằng mắt thường.

• Bảo trì định kỳ (6 tháng/lần): Tháo ổ khóa, tra dầu mỡ vào cơ cấu trượt khóa, gạt thử van vài lần để tránh hiện tượng kẹt bi hoặc kẹt ty van do đóng lâu ngày.

• Vệ sinh: Làm sạch cặn bẩn bám ở phần lỗ khóa để đảm bảo việc xỏ chốt luôn mượt mà.

Câu Hỏi Thường Gặp (FAQ)

Water valve with lock là gì?

Đây là dòng van nước được trang bị thêm cơ chế chốt chặn vật lý hoặc lỗ xỏ ổ khóa, nhằm cố định vị trí của tay điều khiển ở trạng thái đóng hoặc mở, ngăn chặn hành vi vận hành trái phép.

Loại van nào thường được tích hợp sẵn khóa?

Phổ biến nhất trên thị trường hiện nay là van bi (Ball valve) cho các đường ống nhỏ, van bướm (Butterfly valve) và van cổng (Gate valve) cho các hệ thống đường ống kích thước lớn.

Van có khóa có thể lắp đặt ngoài trời được không?

Hoàn toàn được, với điều kiện bạn phải chọn vật liệu thân van bằng Inox 304/316 hoặc gang có phủ lớp sơn epoxy cao cấp chống tia UV, đồng thời phần cơ cấu khóa phải làm từ vật liệu chống hoen rỉ.

Tôi có thể tự chế cơ cấu khóa cho van thông thường không?

Có thể dùng các phụ kiện khóa LOTO rời (hộp chụp tay quay, cáp khóa). Tuy nhiên, việc sử dụng van được tích hợp sẵn cơ cấu khóa từ nhà máy luôn mang lại độ chắc chắn, thẩm mỹ và tính an toàn cao hơn nhiều.

Kết Luận & Kêu Gọi Hành Động (CTA)

Việc trang bị water valve with lock không đơn thuần là mua một thiết bị ngành nước, mà là bạn đang xây dựng một hệ thống vận hành an toàn, chuyên nghiệp và không có chỗ cho sai sót. Việc giảm thiểu rủi ro từ những lỗi chủ quan của con người chính là chìa khóa để bảo vệ tối đa dòng vốn đầu tư của doanh nghiệp đối với water valve with lock.
