Ball Valve Flanged: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Trong các hệ thống công nghiệp hiện đại, việc duy trì sự kiểm soát chính xác và an toàn đối với dòng lưu chất là ưu tiên hàng đầu của mọi kỹ sư vận hành. Các hệ thống đường ống áp lực cao thường xuyên đối mặt với thách thức về rò rỉ tại các mối nối, đặc biệt là khi kích thước ống lớn. Lúc này, các phương pháp kết nối ren truyền thống không còn đủ độ vững chãi để chịu tải. Ball valve flanged (hay còn gọi là van bi mặt bích) xuất hiện như một tiêu chuẩn vàng, cung cấp khả năng kết nối cực kỳ chắc chắn, độ kín tuyệt đối và khả năng chịu áp suất vượt trội. Việc ứng dụng van bi mặt bích đúng kỹ thuật không chỉ nâng cao hiệu suất làm việc mà còn đơn giản hóa tối đa quy trình tháo lắp, bảo trì, giúp hệ thống vận hành trơn tru và bền bỉ.

Trong bài viết này, chúng ta sẽ cùng phân tích chuyên sâu về cấu tạo, nguyên lý vận hành cũng như các lưu ý quan trọng để lựa chọn flanged ball valve phù hợp nhất cho dự án của bạn.

Ball Valve Flanged Là Gì?

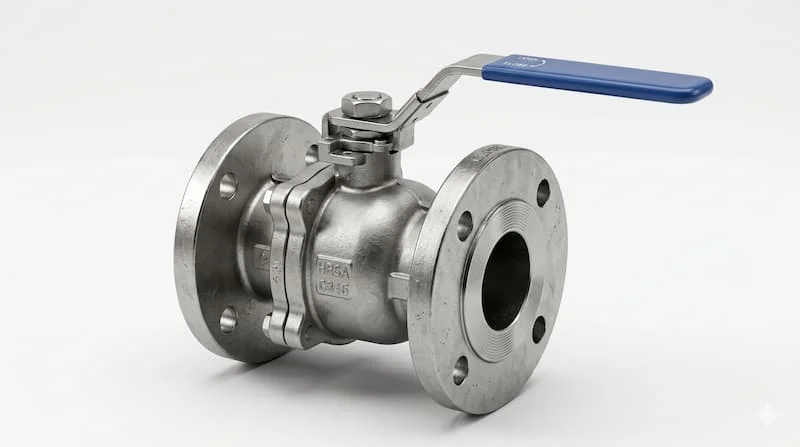

Van bi mặt bích là loại van bi công nghiệp sử dụng kết nối mặt bích nhằm đảm bảo độ kín và khả năng chịu áp lực cao trong hệ thống đường ống. Thay vì sử dụng các mối nối ren dễ bị hư hỏng theo thời gian hoặc khó thao tác với ống kích thước lớn, dòng van này trang bị hai đầu mặt bích được gia công chuẩn xác theo các tiêu chuẩn quốc tế như JIS, ANSI hay DIN.

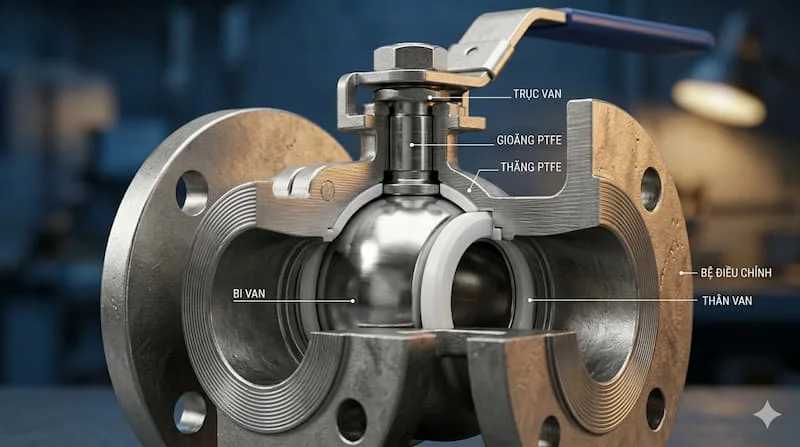

Cấu tạo cơ bản của một chiếc Van bi mặt bích bao gồm một viên bi có lỗ xuyên tâm nằm bên trong thân van. Khi tay gạt hoặc bộ điều khiển quay 90 độ, bi van sẽ chuyển từ trạng thái chặn hoàn toàn dòng chảy sang trạng thái mở thông suốt. Sự kết hợp giữa thiết kế bi van đặc trưng và kết nối mặt bích cứng cáp giúp dòng van này trở thành lựa chọn hàng đầu trong các môi trường công nghiệp khắc nghiệt, nơi yêu cầu độ tin cậy và an toàn phải đặt lên hàng đầu.

Nguyên Lý Hoạt Động Của Van bi mặt bích

Để vận hành hệ thống một cách hiệu quả, việc thấu hiểu cơ chế "đóng-mở" của van là vô cùng cần thiết. Van bi mặt bích hoạt động dựa trên nguyên lý xoay tròn của bi van. Khi lỗ xuyên tâm của viên bi nằm song song với trục đường ống, lưu chất sẽ đi qua hoàn toàn mà không gặp vật cản. Ngược lại, khi xoay bi một góc 90 độ, mặt phẳng kín của bi sẽ chặn đứng dòng chảy.

Tại sao thiết kế này được ưa chuộng?

• Đóng mở nhanh: Thiết kế 90 độ cho phép ngắt dòng chảy gần như tức thời trong các tình huống khẩn cấp.

• Giảm tổn thất áp suất: Nhờ lỗ xuyên tâm thông suốt, lưu chất đi qua van mà không bị chuyển hướng đột ngột, giúp giảm thiểu ma sát và sụt áp.

• Độ kín tuyệt đối: Các vòng đệm (seat) bên trong được ép chặt vào bi van tạo ra sự kín khít vượt trội, ngăn chặn hoàn toàn rò rỉ kể cả với các môi trường khí hoặc chất lỏng áp suất cao.

Các Loại Van bi mặt bích Phổ Biến

Tùy vào tính chất của lưu chất và môi trường làm việc, nhà sản xuất cung cấp nhiều dòng vật liệu khác nhau để đáp ứng nhu cầu khắt khe của ngành công nghiệp.

1. Phân loại theo vật liệu thân van

• Van bi mặt bích inox (304/316): Đây là lựa chọn cao cấp nhất với khả năng chống ăn mòn cực tốt, đặc biệt phù hợp trong ngành hóa chất, dược phẩm và thực phẩm.

• Van bi mặt bích gang: Là dòng van kinh tế, thường được ưu tiên sử dụng trong hệ thống cấp thoát nước, HVAC nhờ giá thành tốt và hiệu năng ổn định trong môi trường trung tính.

• Van bi mặt bích thép (WCB): Được thiết kế để chịu được nhiệt độ và áp suất rất cao, là thành phần không thể thiếu trong các hệ thống hơi nóng (steam), dầu nóng hoặc đường ống dẫn dầu khí.

2. Phân loại theo thiết kế lòng van

• Full port (Full bore): Đường kính lỗ trên viên bi bằng với đường kính trong của ống. Loại này cho lưu lượng tối đa và giảm tổn thất áp suất về mức thấp nhất.

• Reduced port: Đường kính lỗ nhỏ hơn đường kính ống. Loại này có kích thước nhỏ gọn hơn và giá thành thấp hơn, phù hợp cho những hệ thống không yêu cầu khắt khe về lưu lượng.

Thông Số Kỹ Thuật Quan Trọng Của Van bi mặt bích

Việc nắm vững thông số kỹ thuật là chìa khóa để tránh rủi ro trong quá trình thi công. Người dùng cần chú ý các thông số sau:

• Kích thước: Thường dao động từ DN15 đến DN300, tùy thuộc vào quy mô đường ống.

• Tiêu chuẩn mặt bích (JIS, ANSI, DIN): Tại sao cần chọn đúng tiêu chuẩn? Bởi nếu tiêu chuẩn mặt bích của van không khớp với tiêu chuẩn mặt bích trên đường ống, việc lắp đặt sẽ không thể thực hiện được, hoặc tệ hơn là gây lệch tâm, rò rỉ áp suất nghiêm trọng.

• Vật liệu làm kín (Seat): PTFE (Teflon) phổ biến cho môi trường thường, trong khi Metal seat (kim loại) được dùng cho môi trường nhiệt độ siêu cao hoặc lưu chất có hạt rắn.

• Áp suất làm việc: Phân loại theo PN16, PN25, PN40. Việc chọn van có ngưỡng áp suất thấp hơn thực tế vận hành có thể dẫn đến hậu quả thảm khốc là nổ van hoặc nứt thân.

So Sánh Van bi mặt bích Và Ball Valve Ren

Sự khác biệt giữa hai loại van này không chỉ nằm ở kiểu kết nối mà còn ở tư duy thiết kế hệ thống. Van bi mặt bích thường được dành cho các đường ống có kích thước lớn, chịu áp lực vận hành cao, yêu cầu độ ổn định trong suốt quá trình sử dụng lâu dài. Trong khi đó, van bi ren (threaded ball valve) lại chiếm ưu thế về sự linh hoạt, dễ lắp đặt và chi phí vật tư thấp hơn, thường dùng cho các đường ống dẫn nước dân dụng hoặc các hệ thống nhỏ có kích thước dưới DN50.

Insight của chuyên gia: Đối với bất kỳ hệ thống nào mang tính công nghiệp hoặc yêu cầu bảo trì định kỳ, việc chọn Van bi mặt bích luôn là giải pháp sáng suốt hơn. Nó giúp việc tháo lắp van diễn ra nhanh chóng thông qua việc nới lỏng bulong mặt bích, thay vì phải xoay cả một đoạn ống dài như van ren.

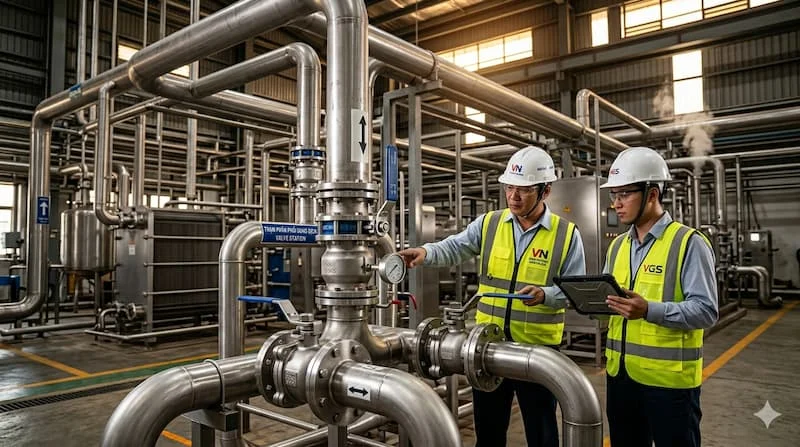

Ứng Dụng Thực Tế Của Ball Valve Flanged

Với đặc tính bền bỉ, loại van này có mặt trong hầu hết các hạ tầng thiết yếu:

• Nhà máy xử lý nước: Điều tiết dòng chảy lớn với áp lực ổn định.

• Hệ thống hơi nóng (Nồi hơi): Nhờ khả năng chịu nhiệt của thân thép.

• Công nghiệp hóa chất: Nơi vật liệu inox phát huy tối đa khả năng chống ăn mòn.

• Dầu khí và khí đốt: Yêu cầu độ kín khít tuyệt đối để tránh cháy nổ.

• Hệ thống PCCC: Đảm bảo khả năng phản ứng tức thì khi có sự cố.

Việc phân tích rõ môi trường lắp đặt giúp người kỹ sư chọn được loại van không chỉ "vừa vặn" về kích thước mà còn "tương thích" hoàn hảo với hóa lý tính của lưu chất bên trong.

Sai Lầm Thường Gặp Khi Chọn Van bi mặt bích

Đừng để những lỗi nhỏ dẫn đến hậu quả lớn:

• Chọn sai tiêu chuẩn mặt bích: Lỗ bulong không trùng khớp, tốn kém thời gian và chi phí đổi trả.

• Sai vật liệu seat: Sử dụng seat PTFE cho nhiệt độ cao khiến gioăng bị chảy, gây rò rỉ.

• Bỏ qua áp suất làm việc: Chọn van áp thấp cho đường ống áp cao dẫn đến hỏng hóc cấu trúc.

• Chọn loại Reduced port cho lưu lượng lớn: Gây sụt áp không mong muốn, làm giảm hiệu suất toàn hệ thống.

Mỗi sai lầm trên đều dẫn đến những hệ quả thực tế như: hệ thống rò rỉ gây lãng phí lưu chất, phải dừng sản xuất để thay thế, hoặc tệ nhất là hư hỏng các thiết bị khác trong hệ thống.

Checklist Chọn Ball Valve Flanged Phù Hợp

Để đảm bảo chọn đúng sản phẩm, hãy tuân thủ quy trình kiểm tra dưới đây:

1. Xác định rõ lưu chất: Là nước, hóa chất, hơi nóng hay dầu?

2. Tính toán thông số: Áp suất cực đại (Max pressure) và nhiệt độ cực đại (Max temperature) của hệ thống.

3. Xác định tiêu chuẩn kết nối: Kiểm tra mặt bích trên đường ống hiện có là JIS 10K, ANSI 150lb hay DIN PN16?

4. Chọn vật liệu thân: Dựa vào môi trường ăn mòn.

5. Chọn loại Seat: Đảm bảo chịu được nhiệt độ vận hành.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Ball Valve Flanged

Sau khi chọn được van, quá trình lắp đặt và bảo trì đóng vai trò quyết định tuổi thọ của thiết bị:

• Siết bulong đều lực: Khi lắp mặt bích, cần siết đối xứng để lực ép lên gioăng đệm được phân bổ đều, tránh tình trạng vênh mặt bích.

• Kiểm tra gioăng đệm: Luôn sử dụng gioăng cao su hoặc gioăng chì phù hợp giữa hai mặt bích.

• Vệ sinh định kỳ: Đối với các hệ thống có tạp chất, việc xả cặn là cần thiết để bảo vệ bi van.

• Mẹo chuyên gia: Sử dụng cờ lê lực (torque wrench) khi siết bulong để đảm bảo đúng thông số kỹ thuật của nhà sản xuất, tránh làm biến dạng mặt bích.

FAQ: Câu Hỏi Thường Gặp Về Ball Valve Flanged

1. Ball valve flanged dùng cho hệ thống nào?

Loại van này phù hợp với hầu hết các hệ thống đường ống công nghiệp trung và lớn, chịu áp lực từ trung bình đến cao, đặc biệt là các môi trường cần sự an toàn tuyệt đối.

2. Van bi mặt bích inox có tốt hơn gang không?

Xét về độ bền và chống ăn mòn, inox vượt trội hơn hẳn. Gang chủ yếu được chọn vì lý do kinh tế và dùng cho môi trường nước thường không có tính ăn mòn.

3. Full port và reduced port khác gì nhau?

Full port cho lưu lượng đi qua tương đương đường kính ống (không sụt áp), trong khi Reduced port có lỗ nhỏ hơn, tiết kiệm chi phí nhưng làm giảm nhẹ lưu lượng.

4. Nên chọn chuẩn JIS hay ANSI?

Việc chọn chuẩn nào phụ thuộc hoàn toàn vào thiết kế của toàn hệ thống đường ống. Bạn cần kiểm tra bản vẽ kỹ thuật hoặc mặt bích hiện hữu tại công trường để chọn chuẩn tương thích.

5. Bao lâu nên bảo trì van bi mặt bích?

Thông thường nên kiểm tra định kỳ 6-12 tháng một lần. Tuy nhiên, nếu hệ thống có tính ăn mòn cao, cần kiểm tra sớm hơn để đảm bảo seat van và bi van không bị hư hại.

Giải Pháp Điều Khiển Dòng Chảy Hiệu Quả Với Ball Valve Flanged

Tóm lại, ball valve flanged không chỉ là một phụ kiện, mà là trái tim giúp hệ thống đường ống của bạn vận hành an toàn và bền bỉ. Với ưu điểm độ kín cao, khả năng chịu áp lực tốt và tính linh hoạt trong bảo trì, đây chính là sự đầu tư dài hạn đáng giá cho mọi công trình công nghiệp. Việc hiểu rõ nhu cầu và lựa chọn đúng model sẽ giúp doanh nghiệp của bạn tối ưu hóa chi phí vận hành và loại bỏ những rủi ro kỹ thuật không đáng có ball valve flanged.
