Van Xả Tràn PCCC: Thiết Bị Cốt Lõi Cho Hệ Thống Chữa Cháy Phản Ứng Nhanh Diện Rộng

Trong các công trình công nghiệp và khu vực có nguy cơ cháy nổ cao, việc dập tắt đám cháy ngay từ những giây đầu tiên là yếu tố sống còn để bảo vệ tính mạng và tài sản. Để làm được điều này, các kỹ sư cơ điện luôn ưu tiên tích hợp Deluge Valve vào hệ thống an toàn. Bài viết dưới đây sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý vận hành đến cách lựa chọn loại van xả tràn phù hợp, giúp tối ưu hóa hiệu quả phòng chống cháy nổ cho công trình của bạn.

Van Xả Tràn PCCC Là Gì?

Định nghĩa ngắn về thiết bị

Van xả tràn pccc (hay còn gọi là Deluge Valve) là một loại van điều khiển thủy lực chuyên dụng, vận hành tự động theo cơ chế màng ngăn hoặc pittông. Thiết bị này được lắp đặt trong hệ thống chữa cháy tràn ngập (Deluge System), cho phép xả một lượng nước lớn đồng thời qua tất cả các đầu phun hở (open sprinklers) để dập tắt đám cháy trên một diện tích rộng ngay khi có tín hiệu kích hoạt khẩn cấp.

Chức năng cốt lõi trong hệ thống

• Mở nước khẩn cấp: Van có khả năng chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn chỉ trong vài giây, giải phóng nguồn nước áp lực cao ngay lập tức.

• Kích hoạt hệ chữa cháy diện rộng: Khác với các hệ thống giữ nước thông thường, thiết bị này kiểm soát toàn bộ cụm đầu phun hở, tạo ra một màng mưa bao vây đám cháy trên quy mô lớn.

• Kết nối đồng bộ với hệ báo cháy: Van nhận lệnh trực tiếp từ tủ trung tâm báo cháy thông qua các đầu dò khói, đầu dò nhiệt hoặc hệ thống kích hoạt bằng tay.

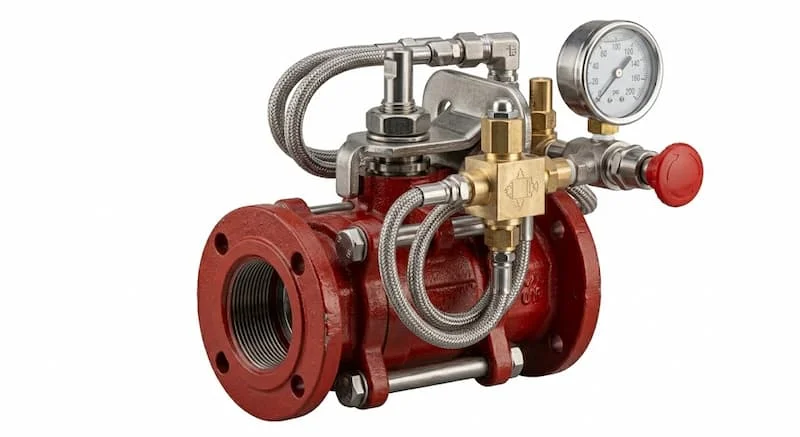

Cấu tạo cơ bản của Deluge Valve

Một cụm Deluge Valve tiêu chuẩn có thiết kế cơ khí chính xác, bao gồm các bộ phận nền tảng:

• Thân van: Thường được đúc bằng gang cầu cao cấp để chịu áp lực lớn từ mạng lưới cấp nước chính.

• Buồng điều khiển (Control Chamber): Nơi chứa áp lực thủy lực để giữ màng ngăn hoặc đĩa van ở trạng thái đóng.

• Màng ngăn (Diaphragm): Chi tiết phân tách buồng áp lực và đường ống ra, đóng vai trò như một chiếc cổng chặn dòng nước.

• Hệ thống đường ống phụ (Hệ Pilot / Trim kit): Bao gồm các van điện từ, van một chiều và bộ lọc có nhiệm vụ điều tiết áp suất trong buồng điều khiển.

• Công tắc áp suất (Pressure Switch): Truyền tín hiệu điện về trung tâm điều khiển để thông báo trạng thái van đã mở và kích hoạt chuông báo động.

Nguyên Lý Hoạt Động Của Deluge Valve

Cơ chế vận hành tự động

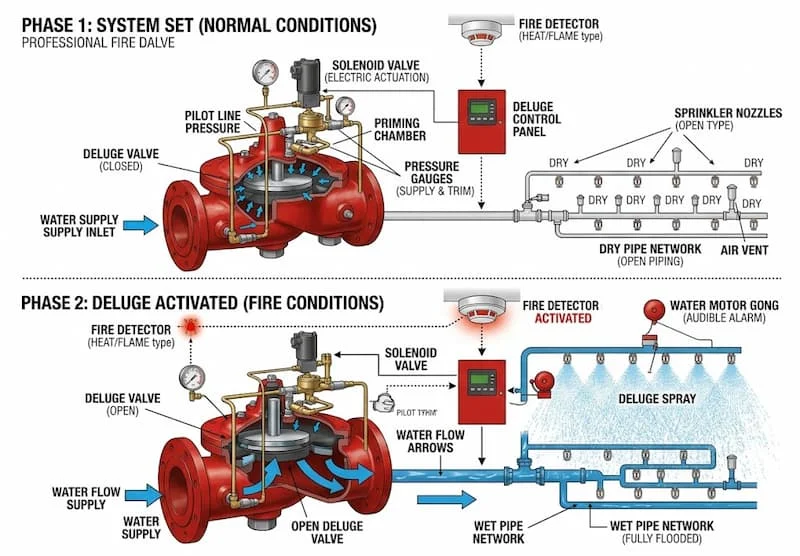

Nguyên lý hoạt động của Deluge Valve dựa trên sự chênh lệch áp suất giữa buồng điều khiển và áp lực nguồn nước cấp vào. Quy trình diễn ra qua các giai đoạn nghiêm ngặt:

• Trạng thái bình thường (Thường đóng): Nước từ đường ống chính được dẫn vào buồng điều khiển qua hệ thống ống phụ trim kit. Áp lực trong buồng này ép chặt màng ngăn xuống ghế van, ngăn không cho nước đi qua đường ống phân phối đến các đầu phun.

• Nhận tín hiệu báo cháy: Khi các đầu dò (khói, nhiệt) phát hiện sự cố, chúng gửi tín hiệu về tủ trung tâm PCCC. Ngay lập tức, trung tâm sẽ cấp điện mở van điện từ (Solenoid Valve) trên hệ pilot.

• Giảm áp và mở van hoàn toàn: Việc van điện từ mở làm nước trong buồng điều khiển thoát ra ngoài một cách nhanh chóng, gây sụt giảm áp suất đột ngột. Áp lực nước khổng lồ từ đường ống chính sẽ đẩy bật màng ngăn lên, mở toang cửa van.

• Phun nước diện rộng: Nước tràn qua thân van với lưu lượng tối đa, đi vào đường ống phân phối và phun ra đồng thời ở tất cả các đầu phun hở để dập tắt đám cháy.

Giải thích chuyên sâu:

Vì sao hệ thống Deluge dùng van xả tràn phản ứng nhanh hơn hệ Sprinkler thông thường? Ở hệ Sprinkler, từng đầu phun phải đợi nhiệt độ đủ cao để nổ bóng thủy tinh mới có thể phun nước cục bộ. Trong khi đó, hệ Deluge sử dụng đầu phun hở sẵn, chỉ cần Deluge Valve mở là toàn bộ khu vực được bao phủ bằng nước ngay lập tức. Đây là lý do thiết bị này bắt buộc phải có mặt tại các không gian có nguy cơ bắt lửa nhanh và cháy lan cao.

Các Loại Deluge Valve Phổ Biến

Để đáp ứng các tiêu chuẩn khắt khe của từng công trình, van xả tràn được phân loại dựa trên phương thức kích hoạt hệ pilot, tiêu chuẩn kiểm định và kích thước cơ học.

Phân loại theo phương thức kích hoạt hệ pilot

• Kích hoạt bằng điện (Electric Actuation): Sử dụng van điện từ kết nối với hệ thống báo cháy tự động. Đây là loại phổ biến nhất nhờ khả năng lập trình linh hoạt và tốc độ phản hồi mili giây.

• Kích hoạt bằng thủy lực (Hydraulic Actuation): Hệ thống pilot sử dụng một đường ống nước mồi kín gắn đầu phun sprinkler. Khi đầu phun mồi nổ, áp suất nước giảm làm van xả tràn mở. Phương thức này không phụ thuộc vào nguồn điện.

• Kích hoạt bằng khí nén (Pneumatic Actuation): Phù hợp cho những khu vực có nhiệt độ quá thấp dễ gây đóng băng nước. Đường ống mồi được nạp đầy khí nén áp lực.

• Kích hoạt kết hợp (Electric - Pneumatic): Tăng cường độ an toàn kép, van chỉ mở khi cả tín hiệu điện và áp suất khí nén cùng thay đổi.

Phân loại theo tiêu chuẩn kiểm định quốc tế

• UL Listed / FM Approved: Đây là những chứng nhận khắt khe nhất thế giới về chất lượng và độ tin cậy của thiết bị PCCC. Các công trình vốn FDI hoặc nhà máy quy mô lớn luôn bắt buộc sử dụng van đạt tiêu chuẩn này.

• Tiêu chuẩn BS EN: Tiêu chuẩn châu Âu, đảm bảo tính đồng bộ và độ bền cơ học cao cho các hệ thống hạ tầng kỹ thuật.

Phân loại theo kích thước danh nghĩa (DN)

Tùy thuộc vào quy mô đường ống tổng của trạm bơm, van xả tràn có các dải kích thước phổ biến từ DN50, DN80, DN100, DN150 đến DN200. Mỗi kích thước tương ứng với một dải lưu lượng nước xả (lít/phút) được tính toán kỹ lưỡng theo diện tích sàn cần bảo vệ.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Việc lựa chọn sai thông số kỹ thuật không chỉ làm giảm tuổi thọ thiết bị mà còn có nguy cơ khiến hệ thống bị từ chối nghiệm thu bởi các cơ quan chức năng.

Bảng thông số kỹ thuật tổng hợp

• Kích thước phổ biến: DN50 - DN200 (2 inch - 8 inch).

• Áp suất làm việc định mức: 12 bar – 20 bar (chịu tải cao cho nhà cao tầng và khu công nghiệp).

• Áp suất thử thủy tĩnh: Lên đến 25 bar - 30 bar tùy phân khúc sản phẩm.

• Vật liệu chế tạo thân van: Gang cầu (Ductile Iron) phủ sơn Epoxy chống ăn mòn dầy.

• Kiểu kết nối: Kết nối mặt bích theo tiêu chuẩn JIS, ANSI hoặc DIN.

• Chứng nhận an toàn: UL, FM, CE.

Phân tích chuyên sâu từ chuyên gia

• Vì sao chứng nhận UL/FM lại quan trọng? Một thiết bị mang nhãn UL/FM đã phải trải qua hàng ngàn lần thử nghiệm đóng mở liên tục trong các điều kiện khắc nghiệt nhất mà không bị kẹt hay rò rỉ. Khi xảy ra sự cố cháy, sự ổn định này quyết định ranh giới giữa an toàn và thảm họa.

• Tác động của kích thước van tới lưu lượng nước: Kích thước van phải đồng bộ với công suất của máy bơm chữa cháy. Nếu chọn van quá nhỏ (ví dụ chọn DN80 trong khi đường ống yêu cầu DN150), hiện tượng tổn thất áp suất qua thân van sẽ rất lớn, khiến nước phun ra ở các đầu phun cuối tuyến bị yếu, không đủ áp lực để dập tắt ngọn lửa.

So Sánh Deluge Valve Và Van Báo Động

Hai thiết bị này thường bị nhầm lẫn vì chúng đều nằm trong phòng bơm chữa cháy. Tuy nhiên, bản chất vận hành của chúng hoàn toàn khác nhau.

Bảng tiêu chí so sánh chi tiết

Khi nào nên sử dụng Deluge Valve?

Bạn nên chọn lắp đặt van xả tràn khi khu vực cần bảo vệ chứa các chất dễ cháy lan với tốc độ cực nhanh như xăng dầu, hóa chất, hoặc các bề mặt thẳng đứng cần làm mát khẩn cấp như bồn chứa gas, máy biến áp lực lớn.

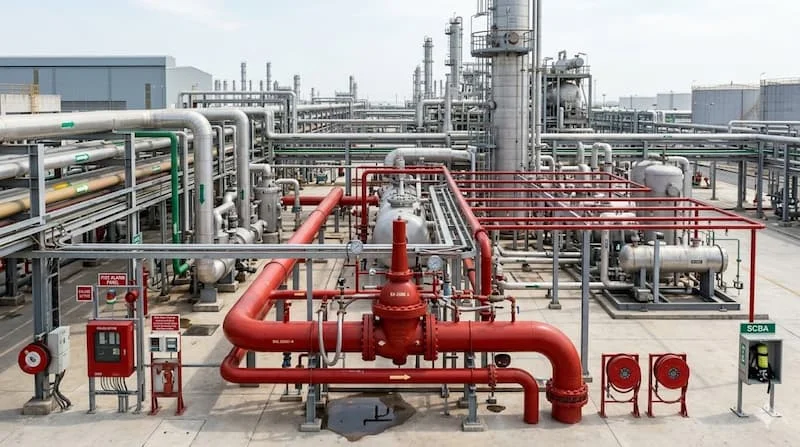

Deluge Valve Được Sử Dụng Ở Đâu?

Nhờ khả năng phản ứng mạnh mẽ và giải phóng lưu lượng nước cực đại, Deluge Valve là phòng tuyến an toàn không thể thay thế tại:

• Nhà máy hóa chất & Kho xăng dầu: Nơi chỉ một tia lửa nhỏ cũng có thể bùng phát thành thảm họa dây chuyền. Hệ thống Deluge sẽ phun nước hoặc bọt foam dập tắt toàn bộ khu vực ngay khi phát hiện khói.

• Nhà máy điện & Trạm biến áp: Sử dụng để phun mưa làm mát bề mặt các máy biến thế công suất lớn, ngăn chặn nguy cơ nổ bình dầu cách điện.

• Hangar sân bay & Nhà ga: Những không gian có trần cực cao, nơi các hệ thống sprinkler thông thường không thể phản ứng kịp do nhiệt độ bị loãng khi bốc lên cao.

• Kho chứa hàng hóa nguy hiểm: Nơi lưu trữ bao bì, giấy, gỗ, chất dẻo có vận tốc cháy lan cao theo cấp số nhân.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Xả Tràn

Việc thiết kế và mua sắm không đúng quy chuẩn thường dẫn đến các hệ lụy nghiêm trọng:

1. Tính toán sai kích thước cơ học: Chọn van dựa trên cảm tính hoặc chỉ dựa vào đường kính ống có sẵn mà bỏ qua biểu đồ tổn thất áp suất của nhà sản xuất.

2. Bỏ qua thiết kế hệ pilot phụ trợ: Không xem xét kỹ môi trường lắp đặt để chọn hệ pilot bằng điện hay bằng khí nén, dẫn đến việc hệ thống trim kit bị tắc nghẽn do rác hoặc đóng băng do thời tiết.

3. Sử dụng hàng không rõ nguồn gốc để tiết kiệm chi phí: Hậu quả là hệ thống không đạt được chứng nhận nghiệm thu của Cục Cảnh sát PCCC, buộc phải tháo dỡ và thay thế toàn bộ, làm kéo dài tiến độ bàn giao công trình và tăng chi phí lên gấp nhiều lần.

Checklist Lựa Chọn Van Xả Tràn PCCC

Hãy sử dụng danh sách kiểm tra dưới đây để đảm bảo phương án thiết kế của bạn hoàn toàn tối ưu:

• Xác định chính xác loại hệ thống Deluge cần triển khai (Kích hoạt bằng điện, thủy lực hay khí nén).

• Tính toán tổng lưu lượng nước yêu cầu tại thời điểm tất cả các đầu phun cùng mở để chọn mã sản phẩm thích hợp.

• Chọn kích thước định danh DN phù hợp với biểu đồ áp suất tổn thất.

• Kiểm tra đầy đủ chứng nhận UL Listed và FM Approved trên thân van và giấy tờ CO/CQ đi kèm.

• Đảm bảo áp suất làm việc tối đa của van lớn hơn áp suất hoạt động của hệ thống trạm bơm.

• Ưu tiên lựa chọn các thương hiệu uy tín có văn phòng đại diện hoặc nhà phân phối chính hãng để thuận tiện cho việc bảo hành.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quy trình lắp đặt và bảo dưỡng van xả tràn phải tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế như NFPA 25:

• Lắp đúng hướng dòng chảy: Trên thân van luôn có mũi tên đúc nổi chỉ hướng nước đi từ bể chứa đến đầu phun, tuyệt đối không lắp ngược.

• Bảo dưỡng hệ thống pilot định kỳ: Các van xả nhỏ, van điện từ và bộ lọc trên đường trim kit cần được tháo ra vệ sinh định kỳ hàng tháng để tránh cặn bẩn làm tắc đường nước mồi.

• Xả thử nghiệm (Trip Test): Tổ chức diễn tập, kích hoạt thử nghiệm hoạt động của van ít nhất 1 lần mỗi năm để đảm bảo màng ngăn không bị dính chặt vào ghế van sau thời gian dài ngâm nước.

• Kiểm tra công tắc áp suất: Đảm bảo khi van mở, tín hiệu điện lập tức truyền về tủ trung tâm và chuông báo động reo vang rõ ràng.

Câu Hỏi Thường Gặp (FAQ)

Van xả tràn PCCC là gì?

Đây là dòng van thủy lực tự động chuyên dụng cho hệ thống chữa cháy tràn ngập. Van nhận tín hiệu từ hệ thống báo cháy để mở nước đồng thời cho tất cả các đầu phun hở trong vùng bảo vệ.

Hệ thống chữa cháy Deluge có bắt buộc phải dùng van xả tràn không?

Có, đây là thiết bị trung tâm và quan trọng nhất. Không có van xả tràn thì không thể cấu thành một hệ thống chữa cháy tràn ngập tự động đúng nghĩa.

Tại sao các dự án lớn luôn yêu cầu van có chứng nhận UL/FM?

Chứng nhận UL/FM là tấm vé bảo chứng cho việc thiết bị hoạt động chính xác 100% khi có hỏa hoạn xảy ra, đồng thời là điều kiện tiên quyết để công trình được phê duyệt nghiệm thu PCCC và được các đơn vị bảo hiểm chấp thuận.

Bao lâu thì cần tiến hành bảo trì van xả tràn một lần?

Theo tiêu chuẩn NFPA, việc kiểm tra bằng mắt thường nên thực hiện hàng tuần, kiểm tra vận hành hệ thống trim kit hàng tháng và tiến hành xả thử nghiệm toàn bộ van định kỳ mỗi năm một lần.

Van Xả Tràn PCCC Giúp Tăng Hiệu Quả Chữa Cháy Khẩn Cấp

Tóm lại, van xả tràn pccc là giải pháp kỹ thuật tối ưu mang tính chiến lược cho các không gian có nguy cơ cháy nổ cao. Với khả năng phản ứng siêu tốc, giải phóng lưu lượng nước lớn trên diện rộng diện tích sàn, thiết bị này giúp dập tắt ngọn lửa ngay từ khi mới nhen nhóm, bảo vệ an toàn tuyệt đối cho công trình. Việc đầu tư đúng chủng loại van đạt chuẩn UL/FM và tuân thủ quy trình bảo dưỡng nghiêm ngặt chính là giải pháp tiết kiệm chi phí rủi ro dài hạn nhất cho doanh nghiệp của bạn đối với van xả tràn pccc.
