Hướng Dẫn Toàn Diện Về Tiêu Chuẩn Van Nước Trong Thiết Kế Và Lắp Đặt Hệ Thống

Khi thiết kế hoặc chọn mua thiết bị cho hệ thống đường ống, việc hiểu rõ các thông số kỹ thuật là bài toán bắt buộc đối với mọi kỹ sư và nhà thầu. Trong đó, tiêu chuẩn áp xuất van đóng vai trò như một bộ ngôn ngữ chung, đảm bảo toàn bộ thiết bị từ các quốc gia khác nhau có thể kết nối hoàn hảo. Bài viết này sẽ phân tích chuyên sâu các hệ thống quy chuẩn phổ biến nhất hiện nay, giúp bạn đưa ra lựa chọn mua sắm chính xác, tránh các lãng phí không đáng có cho dự án.

Tiêu Chuẩn Van Nước Là Gì?

Định nghĩa bản chất

Tiêu chuẩn áp xuất van là tập hợp các bộ quy định kỹ thuật nghiêm ngặt do các tổ chức chuẩn hóa quốc gia hoặc quốc tế ban hành. Quy chuẩn này áp dụng toàn diện lên quá trình thiết kế, chế tạo, kiểm tra chất lượng của van, bao gồm các giới hạn cụ thể về kích thước cơ học, cấp áp suất, thành phần vật liệu, kiểu kết nối và phương pháp thử độ kín khít.

Mục đích cốt lõi của việc chuẩn hóa

• Đảm bảo tính đồng bộ tuyệt đối: Giúp van, đường ống và các phụ kiện như mặt bích, gioăng làm kín khớp nhau hoàn toàn về mặt hình học tại điểm đấu nối.

• Đảm bảo độ an toàn vận hành: Xác định giới hạn chịu tải tối đa của thiết bị, ngăn chặn các sự cố nứt vỡ thân van, rò rỉ lưu chất gây nguy hiểm.

• Tăng khả năng thay thế linh hoạt: Giúp chủ đầu tư dễ dàng mua thiết bị thay thế từ nhiều thương hiệu khác nhau mà không phải làm lại toàn bộ tuyến ống.

• Đáp ứng yêu cầu kỹ thuật dự án: Tạo cơ sở pháp lý và kỹ thuật rõ ràng để các đơn vị tư vấn giám sát nghiệm thu công trình.

Tiêu chuẩn áp xuất van Quy Định Những Gì?

Một bộ tiêu chuẩn áp xuất van đầy đủ sẽ định hình toàn bộ cấu trúc vật lý và khả năng làm việc của thiết bị thông qua các nhóm quy định:

• Kích thước danh nghĩa (DN): Đường kính quy ước trong lòng van, định hướng lưu lượng dòng chảy.

• Áp suất làm việc (PN hoặc Class): Áp lực vận hành tối đa mà van có thể chịu đựng liên tục ở nhiệt độ phòng.

• Tiêu chuẩn mặt bích: Quy định chi tiết về đường kính ngoài của vành bích, tâm lỗ bu lông, số lượng lỗ và độ dày mặt bích.

• Vật liệu chế tạo: Quy định mác vật liệu cụ thể (như gang cầu, đồng thau, inox 304, inox 316) đảm bảo đặc tính cơ lý học.

• Phương pháp thử kín và chứng nhận: Các bước thử áp lực thủy tĩnh đối với thân van và bệ van trước khi xuất xưởng.

Giải thích chuyên sâu:

Tại sao hai chiếc van cùng có kích thước danh nghĩa DN100 nhưng lại không thể lắp thay thế cho nhau? Nguyên nhân nằm ở sự khác biệt về tiêu chuẩn mặt bích đi kèm. Một chiếc van thiết kế theo chuẩn JIS 10K của Nhật Bản sẽ có đường kính vòng tâm lỗ bu lông và số lượng lỗ khác hoàn toàn so với một chiếc van sản xuất theo tiêu chuẩn ANSI Class 150 của Mỹ. Nếu bạn chọn sai tiêu chuẩn, các lỗ bu lông sẽ bị lệch nhau, khiến việc kết nối cơ học trở nên bất khả thi.

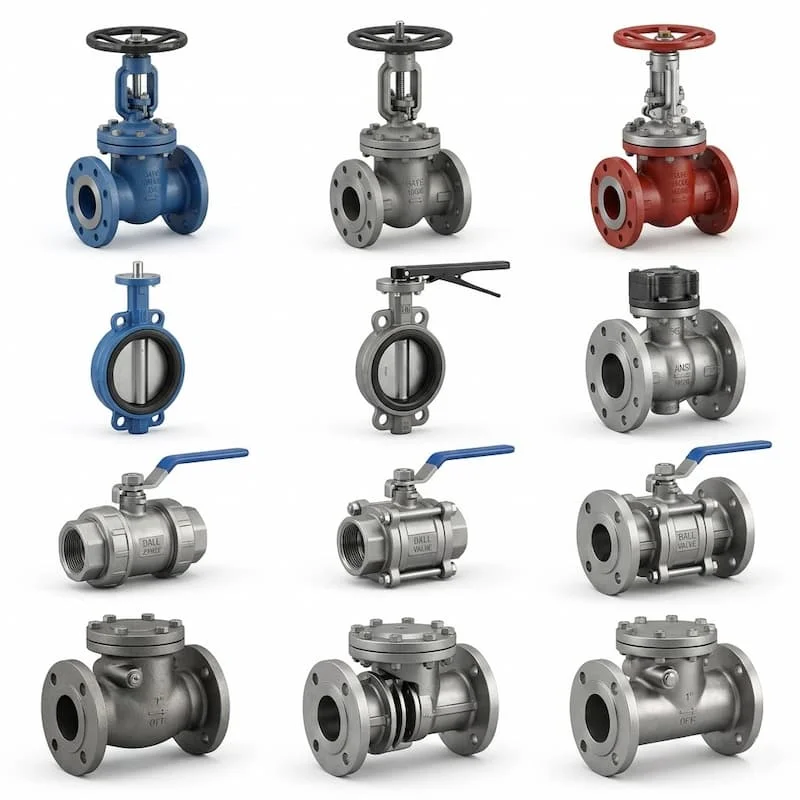

Các tiêu chuẩn áp xuất van Phổ Biến Trên Thế Giới

Hiện nay, ngành công nghiệp van toàn cầu đang được dẫn dắt bởi bốn hệ thống tiêu chuẩn lớn, đại diện cho các vùng kinh tế trọng điểm:

1. Tiêu chuẩn JIS (Nhật Bản)

Được ban hành bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản. Trong ngành nước, hai cấp áp lực phổ biến nhất là JIS 10K (chịu áp 10 bar) và JIS 16K (chịu áp 16 bar). Hệ tiêu chuẩn này đang chiếm thị phần cực lớn và được ứng dụng rộng rãi tại các quốc gia Đông Nam Á, bao gồm cả Việt Nam.

2. Tiêu chuẩn DIN (Đức)

Bộ tiêu chuẩn của Viện Chuẩn hóa Đức, là nền tảng cho tiêu chuẩn châu Âu (EN) hiện đại. Hệ tiêu chuẩn này sử dụng ký hiệu PN để định danh áp suất, tiêu biểu là PN10, PN16, PN25. Các dòng van tiêu chuẩn DIN nổi tiếng với độ bền cơ học cao và thiết kế tối ưu dòng chảy.

3. Tiêu chuẩn ANSI/ASME (Mỹ)

Hệ quy chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ và Hiệp hội Kỹ sư Cơ khí Mỹ. Thay vì dùng bar hay PN, tiêu chuẩn này phân loại áp suất theo Class, phổ biến là Class 150 và Class 300. Van tiêu chuẩn Mỹ thường có thành van rất dày, chịu được môi trường vận hành cực kỳ khắc nghiệt.

4. Tiêu chuẩn BS (Anh)

Hệ thống tiêu chuẩn lâu đời của Anh Quốc, với các mã hiệu danh tiếng như BS 5163 (cho van cổng) hay BS 5150 (cho van bướm). Dù Vương quốc Anh đã dịch chuyển nhiều sang tiêu chuẩn chung châu Âu, nhưng tiêu chuẩn BS vẫn là thước đo bắt buộc trong nhiều dự án cấp thoát nước đô thị hiện nay.

5. Tiêu chuẩn ISO

Hệ thống tiêu chuẩn quốc tế giúp hài hòa hóa và kết nối các bộ tiêu chuẩn quốc gia lại với nhau nhằm mục đích tự do thương mại toàn cầu.

So Sánh Tiêu Chuẩn JIS, DIN Và ANSI

Việc phân biệt rõ ranh giới kỹ thuật giữa ba hệ tiêu chuẩn này giúp các nhà thầu tránh được những sai lầm nghiêm trọng khi đặt hàng vật tư hỗn hợp.

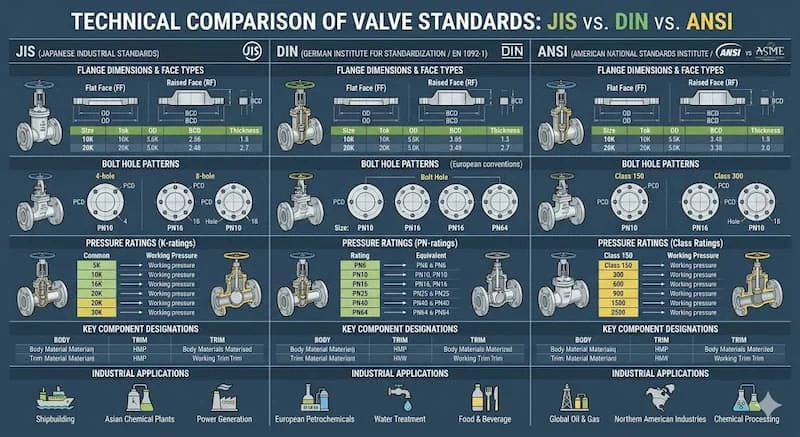

Bảng so sánh các tiêu chí kỹ thuật

Phân tích ứng dụng thực tế

• Khi nào nên chọn tiêu chuẩn JIS: Phù hợp cho các công trình dân dụng, tòa nhà cao tầng, nhà máy có vốn đầu tư từ Nhật Bản, Hàn Quốc nơi các thiết bị đường ống đi kèm đều tuân theo hệ mét và chuẩn K.

• Khi nào nên chọn tiêu chuẩn DIN/BS: Là ưu tiên hàng đầu cho các dự án hạ tầng cấp thoát nước đô thị, nhà máy xử lý nước thải do tính đồng bộ rất cao với các dòng ống HDPE, ống gang nhập khẩu từ châu Âu.

• Khi nào nên chọn tiêu chuẩn ANSI: Bắt buộc phải sử dụng trong các ngành công nghiệp nặng có áp lực cao, nhiệt độ lớn như nhà máy lọc dầu, hóa chất, hệ thống khí hóa lỏng.

Những Thông Số Kỹ Thuật Quan Trọng Cần Kiểm Tra

Khi cầm trên tay một catalogue hoặc trực tiếp kiểm tra một chiếc van tại công trường, bạn bắt buộc phải đọc hiểu rõ các thông số then chốt sau để đảm bảo thiết bị hoạt động hoàn hảo:

• DN (Diameter Nominal): Kích thước danh định của đường ống nối vào van, tính bằng mm. Bạn cần lưu ý DN không phải là đường kính trong hay đường kính ngoài thực tế của ống nhựa hay ống thép.

• PN (Pressure Nominal): Áp suất danh định, thể hiện sức chịu tải cơ học của vỏ van.

• Face to Face (Kích thước chiều dài van): Khoảng cách mặt phẳng giữa hai mặt bích của van. Nếu sai thông số này, bạn sẽ không thể nhét vừa chiếc van mới vào khoảng trống của chiếc van cũ vừa tháo ra trên đường ống.

• End Connection (Kiểu kết nối cuối): Xác định van kết nối bằng ren, mặt bích, hàn nối đầu hay nối rãnh khía grooved.

• Material Standard (Tiêu chuẩn vật liệu): Quy định vật liệu làm các chi tiết như đĩa van, gioăng làm kín (PTFE, EPDM) để đảm bảo không bị môi chất ăn mòn.

• Testing Standard (Tiêu chuẩn thử nghiệm): Tiêu chuẩn kiểm tra rò rỉ áp lực (ví dụ như API 598 hoặc ISO 5208).

Hệ quả của việc sai lệch thông số: Chỉ cần sai lệch một thông số nhỏ như độ dày mặt bích hay khoảng cách tâm lỗ bu lông, toàn bộ cụm van trị giá hàng chục triệu đồng sẽ bị loại bỏ, kéo theo việc dừng tiến độ thi công của toàn bộ công trình, gây tổn thất lớn về kinh tế.

Tiêu chuẩn áp xuất van Được Áp Dụng Trong Những Hệ Thống Nào?

Trong thực tế thi công, mỗi hệ thống cơ điện (ME) sẽ có những đặc thù vận hành riêng, từ đó định hình việc ưu tiên áp dụng các hệ tiêu chuẩn khác nhau:

• Hệ thống cấp thoát nước tòa nhà: Thường ưu tiên sử dụng tiêu chuẩn áp xuất van theo hệ JIS (JIS 10K) hoặc DIN (PN16) với vật liệu thân gang cầu, cánh cao su đối với van cửa, hoặc thân đồng đối với van bi nhỏ để tối ưu hóa chi phí vật tư và lắp đặt dễ dàng.

• Hệ thống HVAC (Điều hòa thông gió trung tâm): Hệ thống chiller thường vận hành với áp lực lớn và tuần hoàn nước lạnh liên tục, do đó các dòng van bướm, van cân bằng tiêu chuẩn DIN (PN16, PN25) hoặc ANSI Class 150 luôn được ưu tiên để kiểm soát dòng chảy chính xác.

• Hệ thống phòng cháy chữa cháy (PCCC): Đây là hệ thống đặc thù yêu cầu độ tin cậy tuyệt đối. Tiêu chuẩn phổ biến nhất tại Việt Nam là van cổng tín hiệu điện, van báo động đạt tiêu chuẩn BS 5163 hoặc các dòng van đạt chứng nhận UL/FM khắt khe của Mỹ.

• Nhà máy công nghiệp & Xử lý hóa chất: Thường sử dụng kết hợp giữa tiêu chuẩn ANSI (đối với đường ống dẫn khí, hơi nóng áp lực cao) và tiêu chuẩn DIN/JIS bằng vật liệu nhựa PPR, inox 316 (đối với đường ống dẫn dung môi ăn mòn).

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Theo Tiêu Chuẩn

Rất nhiều đơn vị thu mua vật tư và kỹ sư hiện trường vẫn gặp phải những sự cố đáng tiếc do phạm phải các lỗi cơ bản sau:

1. Chỉ quan tâm đến kích thước DN: Nghĩ rằng chỉ cần mua đúng van DN100 là lắp vừa ống DN100, bỏ qua việc kiểm tra xem bích nối trên ống hiện tại đang là chuẩn gì.

2. Bỏ qua tiêu chuẩn độ dày mặt bích: Mua van có mặt bích chuẩn JIS nhưng lại cố tình dùng bu lông ngắn của hệ DIN để siết, dẫn đến việc không thể bắt chặt đai ốc hoặc làm cháy ren bu lông.

3. Không kiểm tra áp suất làm việc thực tế: Sử dụng van có tiêu chuẩn áp suất thấp (như PN10) lắp vào vị trí tầng hầm của tòa nhà cao tầng nơi có áp suất tĩnh lên đến 14 - 15 bar, dẫn đến hiện tượng bục màng van, nứt vỏ van ngay khi test áp.

4. Không yêu cầu đầy đủ chứng chỉ CO-CQ: Bỏ qua các giấy tờ chứng nhận xuất xứ (Certificate of Origin) và chứng nhận chất lượng (Certificate of Quality), dẫn đến việc hệ thống không thể thông qua bước nghiệm thu pháp lý của chủ đầu tư và cơ quan quản lý nhà nước.

Checklist Kiểm Tra tiêu chuẩn áp xuất van Trước Khi Mua

Để quá trình mua sắm vật tư diễn ra chuẩn xác, hãy sử dụng danh sách kiểm tra kỹ thuật dưới đây trước khi ký hợp đồng đặt hàng:

• Xác định tiêu chuẩn chung của hệ thống: Toàn bộ công trình đang đi theo hệ tiêu chuẩn nào (JIS, DIN, ANSI hay BS)?

• Kiểm tra thông số đường kính: Kích thước DN của van có khớp với kích thước danh định của ống không?

• Kiểm tra cấp áp lực: Thông số PN hoặc Class của van có đáp ứng được áp suất đỉnh của máy bơm không?

• Đối chiếu thông số mặt bích: Số lượng lỗ bu lông, đường kính lỗ và khoảng cách tâm lỗ có trùng khớp hoàn toàn với mặt bích hàn ống không?

• Xác nhận vật liệu thân và gioăng: Vật liệu có chịu được tính ăn mòn và nhiệt độ của môi chất lưu thông bên trong không?

• Yêu cầu hồ sơ pháp lý: Nhà cung cấp có cam kết bàn giao đầy đủ giấy tờ CO, CQ bản gốc hoặc bản sao chiếu y không?

• Xác minh xuất xứ: Nguồn gốc hàng hóa thuộc phân khúc nào (Châu Âu, Nhật Bản, Hàn Quốc, Malaysia hay Trung Quốc) để định giá phù hợp.

Cách Lựa Chọn Tiêu Chuẩn Van Nước Phù Hợp Cho Dự Án

Để đưa ra quyết định chọn lựa thông minh nhất, người kỹ sư cần dựa trên ba trụ cột thông tin cốt lõi:

• Theo hồ sơ thiết kế kỹ thuật: Đây là căn cứ pháp lý cao nhất. Bạn bắt buộc phải tuân theo chỉ định của đơn vị tư vấn thiết kế đã được chủ đầu tư phê duyệt.

• Theo môi chất vận hành: Nếu môi chất là nước sạch thông thường, hệ JIS và DIN là giải pháp tối ưu kinh tế. Nếu môi chất là nước thải chứa hóa chất hoặc hơi nước nóng (Steam), bạn nên cân nhắc nâng cấp lên tiêu chuẩn ANSI với vật liệu inox hoặc thép đúc đặc chủng.

• Theo áp lực thực tế của hệ thống: Đối với các tuyến ống phân phối nhánh, áp lực dưới 10 bar, hãy chọn chuẩn JIS 10K hoặc DIN PN10 để tiết kiệm chi phí. Đối với các trục ống đứng tòa nhà hoặc ống đẩy của trạm bơm, bắt buộc phải chọn từ PN16 hoặc Class 150 trở lên.

Câu Hỏi Thường Gặp (FAQ)

Tiêu chuẩn van nước là gì?

Là bộ các quy định kỹ thuật mang tính bắt buộc về mặt hình học và cơ lý học (kích thước, áp suất, vật liệu, kiểu thử nghiệm) nhằm đảm bảo các dòng van sản xuất ra đạt chất lượng và kết nối đồng bộ với hệ thống đường ống.

Sự khác biệt lớn nhất giữa tiêu chuẩn JIS và tiêu chuẩn DIN là gì?

Khác biệt lớn nhất nằm ở cấu trúc hình học của mặt bích nối (đường kính vòng chia lỗ bu lông) và cách ký hiệu áp suất (JIS dùng đơn vị K, DIN dùng đơn vị PN). Do đó, hai loại van thuộc hai tiêu chuẩn này không thể đấu nối trực tiếp vào nhau.

Tiêu chuẩn van nước nào đang được dùng nhiều nhất tại Việt Nam?

Hiện nay, tiêu chuẩn JIS (Nhật Bản) và DIN (Đức)/BS (Anh) là hai hệ thống tiêu chuẩn được áp dụng rộng rãi nhất tại các nhà máy, tòa nhà và khu công nghiệp tại Việt Nam.

Chứng chỉ CO-CQ của van nước có thực sự bắt buộc không?

Đối với các dự án công nghiệp, công trình vốn ngân sách nhà nước hoặc các tòa nhà thương mại lớn, hồ sơ CO-CQ là yêu cầu bắt buộc để phục vụ công tác nghiệm thu, quyết toán và chứng minh hàng hóa chính hãng.

Hiểu Đúng Tiêu Chuẩn Van Nước Giúp Lựa Chọn Chính Xác Hơn

Tóm lại, việc nắm vững các quy định về tiêu chuẩn van nước là chìa khóa để hiện thực hóa một hệ thống đường ống vận hành an toàn, bền bỉ và tối ưu về mặt chi phí. Mỗi hệ tiêu chuẩn như JIS, DIN hay ANSI đều mang những đặc tính kỹ thuật riêng biệt, phù hợp với từng phân khúc công trình cụ thể. Việc kiểm tra đối chiếu kỹ lưỡng các thông số DN, PN và kiểu mặt bích trước khi mua sắm sẽ giúp bạn loại bỏ hoàn toàn các rủi ro lắp đặt không vừa, rò rỉ lưu chất hay không đạt nghiệm thu công trình đối với tiêu chuẩn van nước.
