ANSI B16.5 Blind Flange là gì? Giải pháp bịt kín tối ưu cho hệ thống áp lực

Trong kỹ thuật đường ống chuyên sâu, việc kiểm soát dòng lưu chất không chỉ nằm ở việc vận chuyển mà còn nằm ở khả năng ngăn chặn và cô lập dòng chảy tại các điểm cuối. ANSI B16.5 blind flange (mặt bích mù) chính là mắt xích quan trọng nhất để thực hiện nhiệm vụ này. Không chỉ đơn thuần là một tấm đĩa kim loại, mặt bích mù tiêu chuẩn ANSI B16.5 mang trong mình những đặc tính kỹ thuật khắt khe về độ dày và khả năng chịu áp lực vượt trội so với các loại mặt bích thông thường.

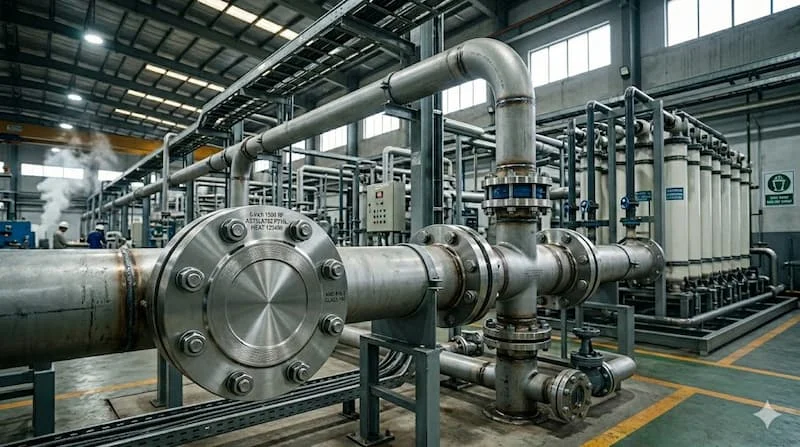

ANSI B16.5 blind flange là gì?

Mặt bích mù là loại mặt bích mù được sản xuất theo tiêu chuẩn ASME/ANSI B16.5, thiết kế dạng đĩa không có lỗ tâm, dùng để bịt kín đầu đường ống, van hoặc thiết bị áp lực. Nó hoạt động như một nắp chặn tạm thời hoặc vĩnh viễn, giúp ngăn chặn dòng lưu chất và cho phép tháo rời để bảo trì hoặc mở rộng hệ thống một cách linh hoạt.

Mặt bích mù khác biệt hoàn toàn với các loại mặt bích khác như Slip-on hay Weld Neck ở chỗ nó không cho phép dòng chảy đi qua. Trong hệ thống, đây là bộ phận chịu tải trọng cơ học lớn nhất tại các điểm dừng của dòng chảy do áp suất tác động trực tiếp lên toàn bộ diện tích bề mặt đĩa bích.

Tiêu chuẩn ANSI B16.5 quy định những gì?

Tiêu chuẩn ANSI/ASME B16.5 là bộ quy tắc nghiêm ngặt áp dụng cho các mặt bích đường ống và phụ kiện nối bích. Đối với dòng blind flange, tiêu chuẩn này quy định chi tiết về:

• Kích thước danh nghĩa (NPS): Từ 1/2 inch đến 24 inch

• Cấp áp suất (Pressure Class): Bao gồm 150, 300, 600, 900, 1500 và 2500.

• Dung sai sản xuất: Độ dày, đường kính lỗ bulong và độ nhẵn bề mặt làm kín (sealing face).

Tại sao Class càng cao thì mặt bích càng dày?

Khi áp suất hệ thống (Class) tăng lên, lực đẩy của lưu chất tác động lên mặt bích mù cũng tăng theo tỷ lệ thuận. Để tránh hiện tượng cong vênh hoặc nứt vỡ dưới ứng suất lớn, tiêu chuẩn ASME yêu cầu tăng độ dày vật liệu và tăng kích thước bulong.

Góc chuyên gia: Blind flange luôn có độ dày lớn hơn so với Slip-on flange ở cùng một kích thước và cấp áp suất. Lý do là vì Slip-on flange truyền một phần lực lên thân ống qua mối hàn, trong khi blind flange phải tự mình chịu đựng toàn bộ áp lực "đập" vào mặt đĩa.

Cấu tạo và nguyên lý hoạt động của blind flange

Cấu tạo chi tiết

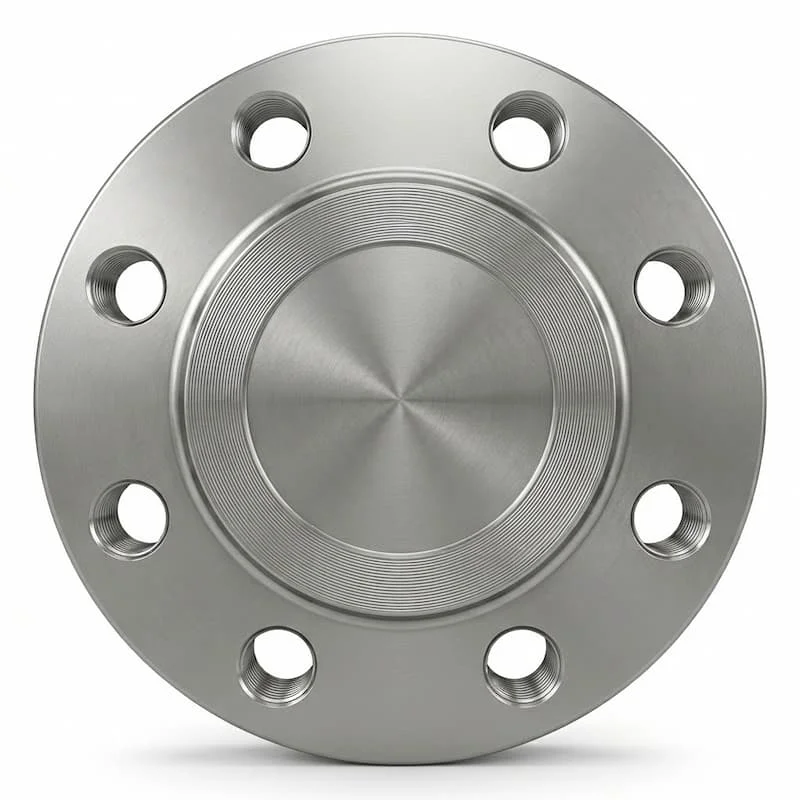

Một thiết bị mặt bích mù tiêu chuẩn bao gồm:

1. Thân flange: Một tấm đĩa đặc (thường là thép đúc hoặc rèn) chịu lực chính.

2. Lỗ bulong: Các lỗ được khoan chính xác dọc theo vòng tròn (bolt circle) để kết nối với bích đối diện.

3. Bề mặt sealing: Nơi tiếp xúc với gioăng, có các kiểu như RF (mặt lồi), FF (mặt phẳng) hoặc RTJ (rãnh vòng).

Nguyên lý hoạt động

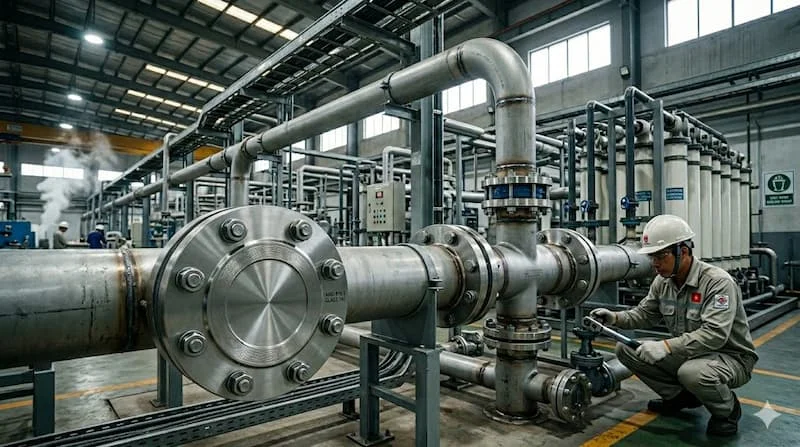

Khi lắp đặt, người ta đặt một gioăng làm kín giữa blind flange và mặt bích của đường ống. Các bulong được siết chặt tạo ra lực ép cực lớn lên gioăng, điền đầy các kẽ hở giữa hai bề mặt kim loại. Khi hệ thống vận hành, áp suất lưu chất sẽ đẩy trực tiếp vào tâm của mặt bích mù. Do không có lỗ thoát, lực này phân bổ theo dạng hình tròn từ tâm ra mép, đòi hỏi phần tâm đĩa phải cực kỳ bền vững để không bị biến dạng.

Thông số kỹ thuật của mặt bích mù

Việc nắm rõ các thông số là điều kiện tiên quyết để đảm bảo tính đồng bộ của hệ thống. Dưới đây là bảng thông số tham khảo cho một số size phổ biến thuộc Class 150:

Cách đọc bản vẽ và xác định Class: Trên thân mặt bích mù tiêu chuẩn luôn được dập chìm thông tin: Kích thước - Class - Tiêu chuẩn - Mác vật liệu. Bạn cần kiểm tra kỹ mác thép và tiêu chuẩn bề mặt (như RF hay RTJ) trước khi xuất kho lắp đặt.

Các loại mặt bích mù phổ biến

Dựa trên kiểu bề mặt và vật liệu, chúng ta có các phân loại sau:

1. RF Blind Flange (Raised Face)

Đây là loại mặt bích có gờ lồi ở phần tiếp xúc với gioăng. Đây là thiết kế phổ biến nhất trong các hệ thống dầu khí và hóa chất nhờ khả năng tập trung áp lực lên gioăng tốt hơn, tăng hiệu quả làm kín.

2. RTJ Blind Flange (Ring Type Joint)

Dành riêng cho các hệ thống siêu áp (thường từ Class 600 trở lên). Bề mặt bích có rãnh sâu để đặt một vòng đệm kim loại (Ring Gasket). Loại này cực kỳ bền trong môi trường nhiệt độ và áp suất khắc nghiệt.

3. Vật liệu chế tạo: Carbon Steel & Stainless Steel

• Carbon Steel (Thép carbon A105): Giá thành tối ưu, chịu lực tốt, dùng cho dầu khí, hơi nước.

• Stainless Steel (Inox 304/316): Chống ăn mòn tuyệt đối, dùng cho thực phẩm, hóa chất và môi trường biển.

So sánh blind flange với weld neck và slip on flange

Nhiều người thường nhầm lẫn vai trò của các loại mặt bích. Bảng so sánh dưới đây sẽ làm rõ:

Insight: Bạn không bao giờ có thể dùng Weld Neck hay Slip On để thay thế Blind Flange trừ khi bạn hàn kín lỗ tâm của chúng – một việc làm sai kỹ thuật và không an toàn.

Vì sao blind flange chịu áp lực cao hơn nhiều loại flange khác?

Điểm yếu của hầu hết các mặt bích là mối hàn hoặc ren tại điểm kết nối với ống. Tuy nhiên, blind flange là một khối kim loại đặc nguyên khối. Sự phân bổ lực trên mặt bích mù tuân theo quy luật cơ học của một đĩa tròn bị ngàm ở mép.

Trong điều kiện nhiệt độ cao hoặc có sự rung động mạnh của máy bơm, blind flange đóng vai trò như một "điểm neo" an toàn. Do không có lỗ tâm, nó không chịu ảnh hưởng của ứng suất cắt tại các mép trong như bích rỗng, nhưng bù lại, nó phải có độ dày đủ lớn để chống lại ứng suất uốn tại tâm.

Ứng dụng thực tế của mặt bích mù

Mặt bích mù ANSI B16.5 hiện diện trong hầu hết các hạ tầng công nghiệp trọng điểm:

• Ngành dầu khí: Dùng để bịt các đầu chờ trên dàn khoan hoặc bồn chứa áp lực.

• Hệ thống HVAC: Cô lập các nhánh điều hòa trung tâm khi cần bảo trì mà không phải xả toàn bộ nước trong hệ thống.

• Xử lý nước: Bịt các đầu ống chờ mở rộng trong tương lai tại các trạm bơm.

• Thực tế lắp đặt: Trong quá trình test áp lực (Hydrotest), blind flange được dùng để bịt kín đoạn ống cần thử nghiệm nhằm đảm bảo áp suất không bị thất thoát, giúp kiểm tra độ bền của toàn bộ đường ống.

Những sai lầm thường gặp khi chọn mặt bích mù

Việc chọn sai phụ kiện không chỉ gây rò rỉ mà còn tiềm ẩn nguy cơ nổ đường ống:

1. Nhầm lẫn Class: Dùng bích Class 150 cho hệ thống yêu cầu Class 300. Khi test áp, bích có thể bị biến dạng cong vênh (vĩnh viễn) dẫn đến xì gioăng.

2. Sai bề mặt làm kín: Lắp một bích RF với một bích FF mà không dùng đúng loại gioăng bù trừ.

3. Bỏ qua yếu tố nhiệt độ: Một mặt bích thép A105 Class 150 chịu được 285 chịu được 150 psi ở 38°C, nhưng chỉ chịu được 20 psi ở 450°C.

Góc chuyên gia: Đừng bao giờ tiết kiệm tiền bằng cách dùng mặt bích mù mỏng hơn tiêu chuẩn ASME. Một khi mặt bích bị cong, toàn bộ chi phí thay thế và dừng máy sẽ cao gấp nhiều lần giá trị cái bích đó.

Hướng dẫn chọn mặt bích mù phù hợp

Dưới đây là checklist từng bước giúp bạn chọn mua chính xác:

• Bước 1: Xác định áp suất vận hành tối đa để chọn Class (150, 300...).

• Bước 2: Kiểm tra nhiệt độ và tính chất lưu chất để chọn vật liệu (A105 cho dầu, SS316 cho axit).

• Bước 3: Xác định kiểu bề mặt theo tiêu chuẩn của van/ống đang dùng (RF hay RTJ).

• Bước 4: Kiểm tra độ dày mặt bích (Thickness) để đảm bảo không mua phải hàng gia công thiếu tiêu chuẩn.

CTA: Nếu bạn chưa chắc chắn về Class phù hợp cho dự án, hãy kiểm tra kỹ tài liệu Piping Specification của công trình hoặc liên hệ đội ngũ kỹ thuật của chúng tôi để được tư vấn chính xác nhất.

FAQ: Câu hỏi thường gặp

1. Blind flange dùng để làm gì?

Dùng để bịt kín đầu đường ống, cô lập thiết bị hoặc làm điểm chờ cho việc mở rộng hệ thống trong tương lai.

2. ANSI B16.5 áp dụng cho kích thước nào?

Áp dụng cho các ống có đường kính từ kích thước danh nghĩa NPS 1/2 inch đến NPS 24 inch. Đối với size lớn hơn, người ta dùng chuẩn ASME B16.47.

3. ANSI b16.5 blind flange có thể dùng để test áp không?

Có, đây là ứng dụng phổ biến nhất. Nó cho phép bít kín đoạn ống để bơm nước thử áp lực lên mức 1.5 lần áp suất vận hành.

Kết luận

ANSI B16.5 blind flange không chỉ là một phụ kiện bịt đầu ống đơn giản mà là một thiết bị an toàn tối quan trọng trong hệ thống piping công nghiệp. Việc hiểu đúng cấu tạo, chọn đúng Class áp suất và vật liệu theo tiêu chuẩn ASME sẽ giúp doanh nghiệp giảm thiểu rủi ro rò rỉ, tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối cho công nhân vận hành.
