PVC Flange là gì? Giải pháp kết nối thông minh cho hệ thống đường ống

Trong kỹ thuật đường ống, việc kết nối các đoạn ống hoặc thiết bị như van, máy bơm đòi hỏi sự chắc chắn nhưng vẫn phải linh hoạt để bảo trì. mặt bích PVC nổi lên như một giải pháp thay thế hoàn hảo cho các dòng mặt bích kim loại trong nhiều môi trường đặc thù. Không chỉ dừng lại ở việc kết nối, phụ kiện này còn giúp tối ưu chi phí và kéo dài tuổi thọ hệ thống nếu được lựa chọn đúng cách.

PVC flange là gì?

PVC flange (mặt bích PVC) là phụ kiện đường ống được làm từ nhựa Polyvinyl Clorua, có dạng đĩa dẹt với các lỗ bắt bulong xung quanh. Phụ kiện này được dùng để liên kết các đoạn ống, van hoặc thiết bị đo với nhau thông qua cơ chế ép chặt mặt phẳng, giúp hệ thống kín khít và dễ dàng tháo rời khi cần thiết.

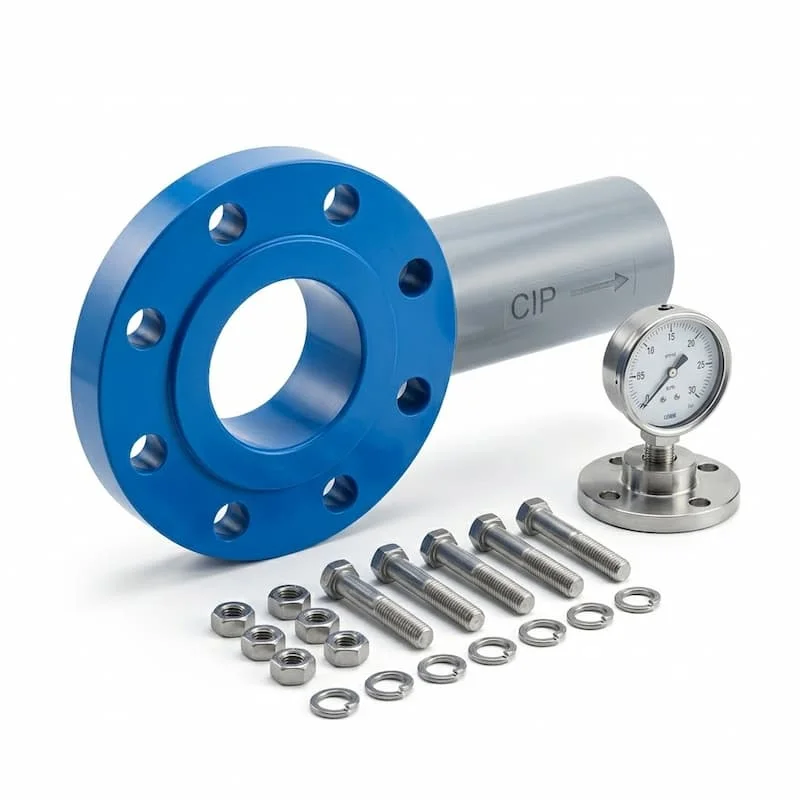

Cấu tạo chi tiết

Một bộ kết nối mặt bích PVC tiêu chuẩn bao gồm:

• Thân flange: Phần đĩa nhựa dày, chịu lực chính của kết nối.

• Lỗ bulong: Các lỗ được khoan định vị chính xác theo tiêu chuẩn (JIS, ANSI, DIN) để luồn bulong kết nối.

• Gioăng làm kín (Gasket): Thường làm bằng cao su EPDM hoặc NBR, đặt giữa hai mặt bích để ngăn rò rỉ lưu chất.

Vật liệu phổ biến

Hiện nay, mặt bích nhựa chủ yếu được sản xuất từ hai dòng vật liệu chính:

• uPVC (Unplasticized PVC): Độ cứng cao, chịu hóa chất tốt, dùng phổ biến cho hệ thống nước sạch và xử lý nước thải.

• cPVC (Chlorinated PVC): Biến thể có khả năng chịu nhiệt cao hơn, thường dùng cho các đường ống hóa chất nóng hoặc hệ thống phòng cháy chữa cháy.

Nguyên lý kết nối của mặt bích PVC hoạt động như thế nào?

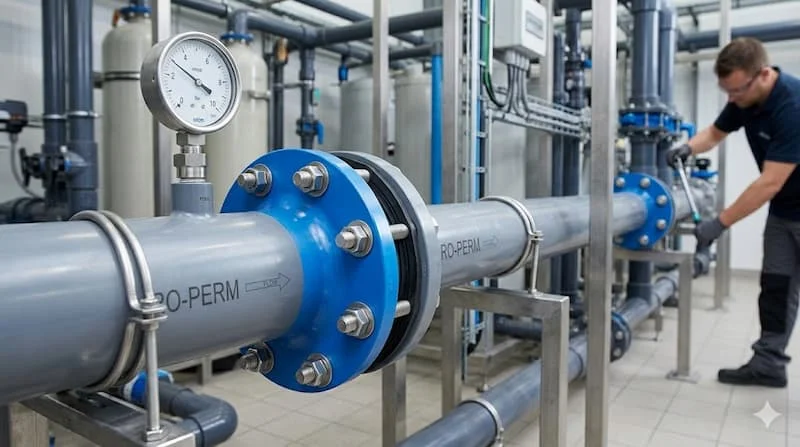

Khác với phương pháp dán keo (kết nối vĩnh viễn), nguyên lý của mặt bích PVC dựa trên áp lực cơ học. Khi hai mặt bích được đặt áp sát nhau, các bulong sẽ được siết chặt dọc theo chu vi mặt bích.

Cơ chế làm kín

Khi siết bulong, lực ép sẽ nén gioăng cao su ở giữa lại. Gioăng này lấp đầy các khe hở siêu nhỏ trên bề mặt nhựa, tạo thành một rào cản ngăn không cho chất lỏng thoát ra ngoài.

Tại sao nên dùng mặt bích thay vì dán keo?

1. Khả năng tháo lắp: Bạn có thể dễ dàng tách rời đường ống để thay thế van hoặc vệ sinh máy bơm mà không cần cắt bỏ ống.

2. Chịu áp lực biến thiên: Kết nối mặt bích có khả năng chịu được các rung động nhẹ từ máy bơm tốt hơn so với mối nối keo cứng nhắc.

3. Lưu ý kỹ thuật: Cần siết bulong theo lực vừa đủ. Nếu siết quá mạnh, phần đĩa nhựa PVC có thể bị nứt do ứng suất cục bộ lớn; nếu siết quá nhẹ hoặc lệch tâm, hệ thống sẽ rò rỉ ngay khi áp lực dòng chảy tăng cao.

Các loại mặt bích PVC phổ biến hiện nay

Tùy vào cách thức liên kết với ống và áp suất làm việc, người ta chia mặt bích PVC thành 4 loại chính:

1. Slip-on mặt bích PVC (Mặt bích rỗng)

Đây là loại phổ biến nhất. Ống được đút trực tiếp vào lòng mặt bích và cố định bằng keo dán. Loại này rẻ, dễ thi công, phù hợp cho hầu hết các hệ thống nước dân dụng và công nghiệp nhẹ.

2. Threaded mặt bích PVC (Mặt bích ren)

Thay vì dán keo, lòng mặt bích được tiện ren. Nó cho phép tháo rời mặt bích khỏi ống mà không cần cắt ống. Thường dùng cho các hệ thống áp suất thấp hoặc cần tháo lắp thường xuyên.

3. Blind mặt bích PVC (Mặt bích mù)

Không có lỗ ở giữa, dùng để bít cuối đường ống hoặc chặn các nhánh chờ của hệ thống. Đây là phụ kiện không thể thiếu trong các sơ đồ chờ nâng cấp hạ tầng.

4. Socket mặt bích PVC

Tương tự slip-on nhưng có gờ chặn bên trong, giúp định vị ống chính xác hơn, tăng cường khả năng chịu áp lực ở mối nối dán keo.

Thông số kỹ thuật quan trọng của mặt bích PVC

Việc chọn sai thông số mặt bích là nguyên nhân hàng đầu dẫn đến rò rỉ hệ thống. Dưới đây là những gì bạn cần kiểm soát:

• Kích thước danh nghĩa (DN): Ví dụ DN50, DN100... phải tương ứng với kích thước ống.

• Áp suất định danh (PN): PN10, PN16 cho biết giới hạn áp suất tối đa mà mặt bích chịu được ở nhiệt độ tiêu chuẩn.

• Tiêu chuẩn mặt bích:

  • JIS (Nhật Bản): Thường là JIS 10K.

  • ANSI (Mỹ): Thường là Class 150.

  • DIN (Đức): Tiêu chuẩn Châu Âu.

    Lưu ý: Mặt bích JIS sẽ không bao giờ khớp lỗ bulong với mặt bích ANSI dù cùng một kích thước ống.

Tại sao áp suất làm việc lại quan trọng?

Nhựa PVC có tính chất biến dạng theo nhiệt độ. Một mặt bích ghi PN10 (chịu 10 bar ở 25°C) có thể chỉ còn chịu được 4 bar nếu nhiệt độ chất lỏng lên tới 45°C.

So sánh mặt bích PVC với flange inox và flange thép

Nhiều kỹ sư thường chọn thép theo thói quen, nhưng trong môi trường ăn mòn, mặt bích PVC lại là "vị cứu tinh".

Insight chuyên gia: Nếu hệ thống của bạn dẫn nước mặn, axit loãng hoặc hóa chất khử trùng và nhiệt độ dưới 50°C, hãy dùng mặt bích PVC. Bạn sẽ tiết kiệm được tới 70% chi phí vật tư so với dùng inox mà không lo vấn đề oxi hóa.

Ưu điểm và hạn chế của mặt bích PVC

Ưu điểm vượt trội

1. Kháng hóa chất: Không bị ăn mòn bởi các loại axit, kiềm và muối.

2. Dễ thi công: Trọng lượng nhẹ giúp giảm chi phí nhân công và không cần máy hàn chuyên dụng như mặt bích thép.

3. Bề mặt nhẵn: Giảm tổn thất áp suất và ngăn ngừa bám cặn bên trong mối nối.

Hạn chế cần lưu ý

• Tính giòn: Theo thời gian, nhựa PVC có thể bị giòn do tác động của tia UV nếu lắp đặt ngoài trời mà không có lớp che phủ.

• Giới hạn nhiệt: Không dùng được cho hơi nước nóng hoặc chất lỏng trên 60°C (với uPVC).

mặt bích PVC được ứng dụng trong những hệ thống nào?

Với đặc tính "sạch" và bền bỉ trong môi trường ẩm ướt, mặt bích PVC có mặt ở khắp nơi:

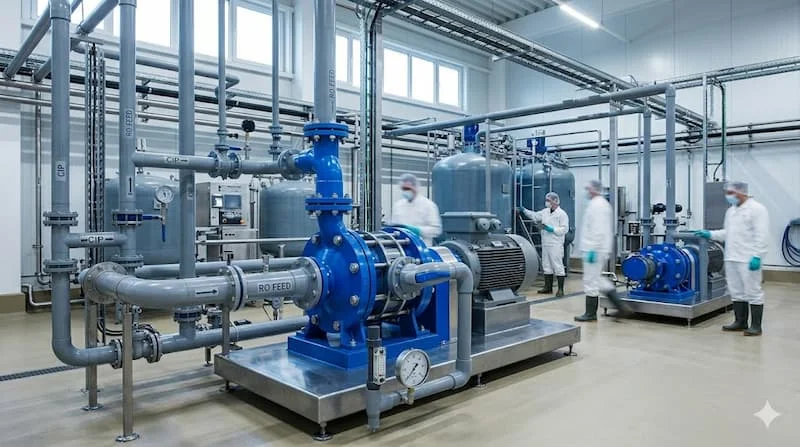

• Hệ thống xử lý nước: Dùng kết nối bơm và màng lọc trong các nhà máy nước thải.

• Hồ bơi & Công viên nước: Chống lại sự ăn mòn của Clo nồng độ cao trong nước bể bơi.

• Hóa chất nhẹ: Dẫn các dòng axit loãng trong xưởng xi mạ.

• Nông nghiệp: Hệ thống tưới tiêu tự động quy mô lớn, nơi cần tháo lắp mặt bích để vệ sinh đường ống thường xuyên.

Những sai lầm thường gặp khi chọn mặt bích PVC

1. Chọn sai tiêu chuẩn: Mua mặt bích chuẩn DIN về lắp cho van chuẩn JIS. Kết quả: Không thể xỏ bulong qua lỗ.

2. Quên gioăng làm kín: Lắp trực tiếp hai mặt nhựa với nhau. Kết quả: Rò rỉ 100%.

3. Siết lực quá mức: Sử dụng máy siết bulong lực lớn như với mặt bích thép. Kết quả: Mặt bích PVC bị nứt nanh dọc theo lỗ bulong.

Góc chuyên gia: Để tránh nứt mặt bích, bạn nên siết bằng tay và sử dụng cờ lê lực, theo thứ tự "hình sao" để lực ép được phân bổ đồng đều nhất.

Hướng dẫn lắp đặt và bảo trì mặt bích PVC

Để hệ thống vận hành trơn tru hàng chục năm, hãy tuân thủ các bước sau:

1. Làm sạch bề mặt: Lau sạch bụi bẩn trên mặt bích và gioăng.

2. Đặt gioăng đồng tâm: Gioăng phải nằm chính giữa lòng mặt bích.

3. Siết đối xứng: Siết bulong theo cặp đối diện nhau (1-3, 2-4) để tránh làm vênh mặt bích.

4. Kiểm tra định kỳ: Mỗi 6-12 tháng, hãy kiểm tra các dấu hiệu nhựa bị bạc màu (do UV) hoặc vết nứt chân chim quanh lỗ bulong.

FAQ: Câu hỏi thường gặp

1. PVC flange có dùng được cho nước nóng không?

uPVC thông thường chỉ chịu đến 45-60°C. Nếu nước nóng hơn, bạn bắt buộc phải chuyển sang cPVC hoặc mặt bích kim loại.

2. Tại sao mặt bích nhựa của tôi bị nứt sau 1 năm dù không va chạm?

Có thể do bạn lắp đặt ngoài trời chịu nắng trực tiếp hoặc siết bulong quá căng gây ra hiện tượng mỏi vật liệu.

3. Nên chọn tiêu chuẩn DIN hay JIS?

Điều này phụ thuộc hoàn toàn vào thiết bị (van, bơm) bạn đang dùng. Hãy kiểm tra thông số trên thân van để chọn mặt bích tương ứng.

Kết luận

PVC flange là giải pháp kỹ thuật tối ưu về chi phí, khả năng chống ăn mòn và sự linh hoạt trong lắp đặt. Tuy nhiên, sự thành công của một mối nối mặt bích không nằm ở giá thành mà nằm ở việc chọn đúng tiêu chuẩn và kỹ thuật lắp đặt chính xác.
