Hướng Dẫn Toàn Diện Về Van Đồng 1 Chiều 60: Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong thực tế vận hành các hệ thống đường ống cấp nước, chúng ta thường gặp tình huống máy bơm sau khi ngừng hoạt động, nước bị chảy ngược khiến áp suất thay đổi, máy bơm chịu tải ngược hoặc hệ thống hoạt động không ổn định. Hiện tượng này kéo dài sẽ làm giảm tuổi thọ thiết bị, gây hao hụt năng lượng và phát sinh những tiếng ồn rung lắc khó chịu trong đường ống. Từ đó, vai trò của van đồng 1 chiều 60 trở nên cực kỳ quan trọng: thiết bị này cho phép dòng lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược một cách hiệu quả.

Tuy nhiên, khi bắt tay vào lựa chọn vật tư, nhiều kỹ sư và chủ công trình thường băn khoăn: van đồng 1 chiều 60 thực chất là gì? Con số “60” có ý nghĩa như thế nào trong thông số kỹ thuật? Trên thị trường có những loại nào và làm sao để biết sản phẩm có thực sự phù hợp với hệ thống đường ống của mình? Hãy cùng chúng tôi đi sâu phân tích chi tiết ngay dưới đây.

Van đồng 1 chiều 60 là gì?

Van đồng 1 chiều 60 là dòng sản phẩm van một chiều (check valve) được chế tạo chủ yếu từ chất liệu đồng thau hoặc đồng đúc, có nhiệm vụ cho phép lưu chất di chuyển theo một chiều duy nhất và tuyệt đối ngăn chặn dòng chảy ngược. Thiết bị này được ứng dụng rộng rãi trong các hệ thống cấp nước sinh hoạt, mạng lưới đường ống dân dụng và các hệ thống kỹ thuật phụ trợ khác [chèn link: tham khảo các mẫu van công nghiệp].

Trong thuật ngữ kỹ thuật, van hoạt động như một cơ chế bảo vệ tự động:

• Van một chiều (check valve): Kiểm soát hướng đi của lưu chất.

• Vật liệu đồng: Đảm bảo độ bền cơ học cao, khả năng chống ăn mòn tốt và an toàn cho nguồn nước sạch.

• Chức năng cốt lõi: Chống dòng chảy ngược, giữ áp lực cho đường ống phía sau.

Về con số “60”, người mua cần xác nhận rõ theo thông số của nhà sản xuất hoặc đơn vị phân phối. Tuyệt đối không nên mặc định “60” luôn tương đương với một tiêu chuẩn DN (Diameter Nominal) cố định nếu chưa đối chiếu kích thước thực tế của ống.

Nguyên lý hoạt động của van đồng 1 chiều 60

Nguyên lý làm việc của dòng van này dựa trên sự cân bằng lực của dòng chảy và trọng lực hoặc lực đàn hồi. Khi hệ thống bơm hoạt động, áp lực của lưu chất đẩy thẳng về phía trước, tạo ra một lực đủ lớn để mở cửa van, cho phép lưu chất đi qua thuận lợi.

Khi máy bơm dừng hoặc lưu lượng giảm đột ngột, áp suất phía đầu ra lớn hơn đầu vào, cộng với trọng lực hoặc lực nén lò xo, cửa van sẽ nhanh chóng đóng kín lại. Dòng chảy ngược nhờ đó được ngăn chặn hoàn toàn.

Nếu không trang bị thiết bị này, hệ thống sẽ đối mặt với các hậu quả nặng nề:

• Nước chảy ngược làm quay ngược cánh quạt máy bơm, gây cháy động cơ.

• Hiện tượng tụt áp liên tục khiến bơm phải mồi lại từ đầu.

• Phát sinh hiện tượng va đập thủy lực (búa nước) gây rạn nứt ống và phụ kiện.

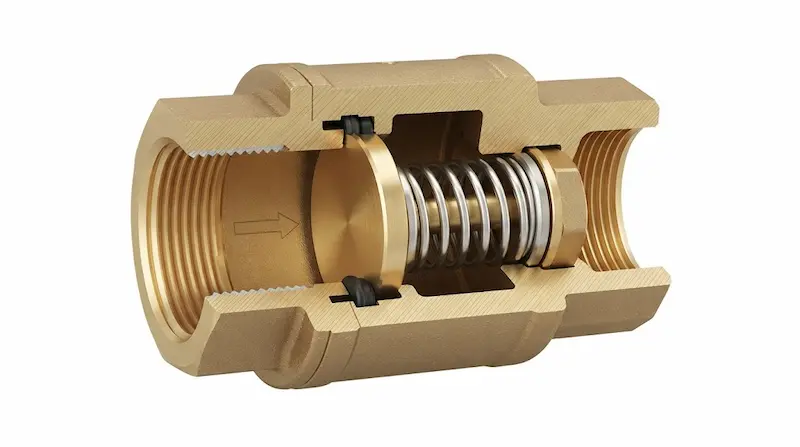

Cấu tạo và các bộ phận của van đồng 1 chiều 60

Để hiểu rõ cách thức vận hành, chúng ta cần phân tích cấu tạo chi tiết bao gồm các thành phần chính sau:

• Thân van: Chế tạo từ đồng nguyên khối hoặc đồng thau dày dặn, chịu được áp lực làm việc cao và chống va đập tốt.

• Đĩa/cửa van: Bộ phận trực tiếp đóng/mở để chặn hoặc cho phép lưu chất đi qua.

• Trục hoặc cơ cấu dẫn hướng: Giữ cho đĩa van chuyển động đúng tâm, đảm bảo độ kín khít tuyệt đối khi đóng.

• Lò xo (đối với dòng van lò xo): Giúp tăng tốc độ đóng của đĩa van, triệt tiêu tiếng ồn.

• Gioăng làm kín: Thường làm bằng cao su cao cấp, ngăn chặn tình trạng rò rỉ lưu chất qua khe hở.

• Đầu kết nối: Thiết kế dạng ren trong hoặc ren ngoài tiêu chuẩn, thuận tiện cho việc vặn siết vào đường ống.

Sự đồng bộ giữa các bộ phận này giúp giải thích vì sao cụm từ khóa "cấu tạo van đồng 1 chiều" và "van đồng 1 chiều hoạt động như thế nào" luôn nhận được lượng tìm kiếm lớn từ giới kỹ thuật.

Các loại van đồng 1 chiều 60 phổ biến

Tùy theo cấu tạo phần cửa van, sản phẩm được chia thành các dòng chính sau đây:

Van một chiều lá lật

• Đặc điểm: Cửa van dạng cánh lật gắn bản lề. Dòng chảy đi qua sẽ đẩy cánh van lật mở lên trên.

• Ứng dụng: Phù hợp với các hệ thống cấp nước lưu lượng lớn, ít cặn bẩn.

Van một chiều lò xo

• Đặc điểm: Sử dụng lực nén của lò xo để giữ đĩa van luôn ở trạng thái đóng khi không có dòng chảy.

• Ứng dụng: Thiết kế nhỏ gọn, có thể lắp theo nhiều hướng tùy theo khuyến cáo của nhà sản xuất, hạn chế tối đa tiếng ồn va đập.

Van một chiều dạng piston

• Đặc điểm: Đĩa van dịch chuyển lên xuống theo trục giống như một piston thuỷ lực.

• Ứng dụng: Dùng cho các hệ thống yêu cầu độ chính xác cao trong việc kiểm soát dòng chảy.

Lưu ý: Không có một kiểu van nào là tốt nhất cho mọi trường hợp. Việc lựa chọn phải dựa trên mối quan hệ tương hỗ giữa lưu chất, áp suất, nhiệt độ và không gian lắp đặt thực tế.

Thông số kỹ thuật cần quan tâm khi chọn van đồng 1 chiều 60

Khi tiến hành mua vật tư, các kỹ sư cần đối chiếu bảng thông số kỹ thuật chuẩn xác thay vì chỉ dựa vào tên gọi thương mại:

Hãy nhớ rằng: Kích thước thực tế của đường ống phải được quy đổi sang tiêu chuẩn DN/inch, kết hợp với kiểm tra áp suất và nhiệt độ trước khi quyết định chọn mua.

Van đồng 1 chiều 60 dùng cho ống nào? “60” có phải DN60 không?

Đây là vấn đề cốt lõi giúp phân biệt người mua hàng chuyên nghiệp với người mua thông thường. Trong ngành ống nhựa (như PVC, PPR), thông số “60” thường chỉ đường kính ngoài (OD) của ống (tương đương ống phi 60).

Tuy nhiên, trong hệ thống tiêu chuẩn kỹ thuật van công nghiệp (DN), ống phi 60 thực chất thường tương ứng với ống 2 inch, quy đổi ra kích thước danh nghĩa là DN50.

Chính vì vậy, bạn không nên tự động đồng nhất con số “60” trên nhãn mác với tiêu chuẩn DN60. Lời khuyên từ chuyên gia là hãy:

• Đo trực tiếp đường kính ngoài thực tế của ống bằng thước kẹp.

• Kiểm tra thông số kỹ thuật trên catalogue chính hãng của nhà sản xuất van [chèn link: xem catalogue kỹ thuật chi tiết].

• Xác định rõ tiêu chuẩn bước ren để tránh tình trạng ren van không khớp với rắc co hoặc măng xông của đường ống.

So sánh van đồng 1 chiều với các loại van một chiều khác

Để có cái nhìn tổng quan về chi phí và hiệu năng, bảng so sánh dưới đây sẽ giúp ích cho bạn:

Không có loại vật liệu nào là tốt nhất tuyệt đối. Việc lựa chọn phụ thuộc hoàn toàn vào môi trường lưu chất, áp suất vận hành, nhiệt độ và ngân sách dự án.

Van đồng 1 chiều được dùng ở đâu và những sai lầm thường gặp

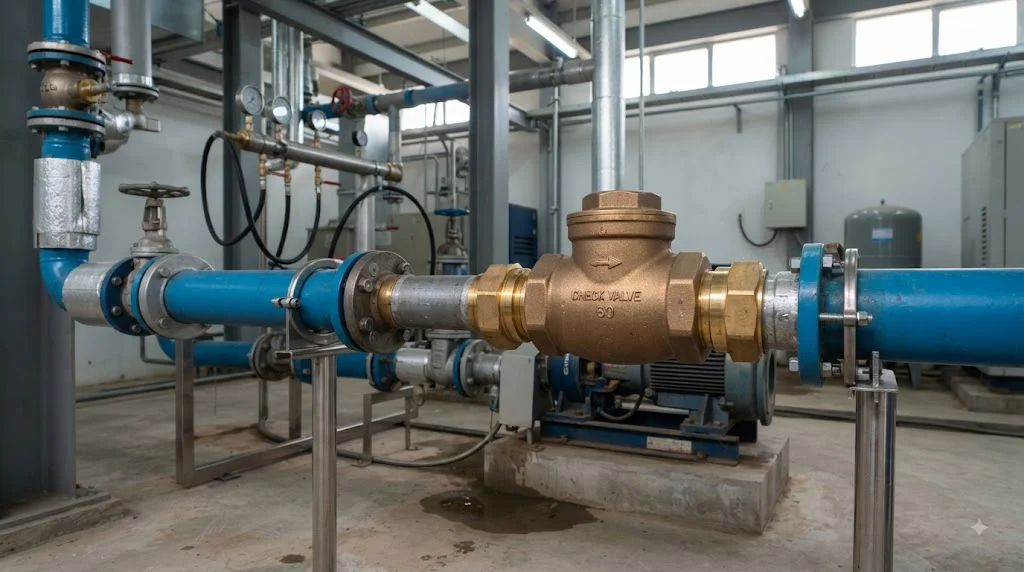

Ứng dụng thực tế trong công trình

Thiết bị này xuất hiện phổ biến trong các hệ thống sau:

• Đường ống cấp nước sinh hoạt cho các tòa nhà cao tầng và hộ gia đình.

• Hệ thống máy bơm tăng áp, bơm hút giếng sâu.

• Các nhánh đường ống kỹ thuật phụ trợ yêu cầu bảo vệ thiết bị đo lường phía trước.

• Khi hệ thống yêu cầu chống dòng chảy ngược, bảo vệ bơm và duy trì hướng lưu chất ổn định trong điều kiện áp suất phù hợp.

Những sai lầm phổ biến khi lắp đặt

• Chỉ nhìn vào chữ “60” trên tên sản phẩm mà không đo đạc thực tế đường ống.

• Lắp ngược chiều mũi tên hướng dòng chảy trên thân van.

• Không vệ sinh mạt hàn, cặn bẩn trong ống trước khi lắp khiến kẹt đĩa van.

• Bỏ qua thông số áp suất làm việc, dẫn đến nứt vỡ thân van khi bơm hoạt động quá tải.

Hướng dẫn cách chọn và checklist trước khi mua

Quy trình lựa chọn chuẩn kỹ thuật

Bước 1: Đo đạc đường ống: Xác định chính xác đường kính ngoài và tiêu chuẩn ren của ống.

Bước 2: Xác định lưu chất: Kiểm tra xem hệ thống dẫn nước sạch, nước nóng hay môi trường khác.

Bước 3: Kiểm tra áp suất: Đối chiếu áp suất định mức của van với áp suất tối đa của máy bơm.

Bước 4: Kiểm tra nhiệt độ: Đảm bảo gioăng và vật liệu van chịu được nhiệt độ thực tế của dòng chảy.

Bước 5: Lựa chọn kiểu van: Quyết định dùng loại lá lật hay lò xo tùy theo không gian lắp đặt.

Bước 6: Xác nhận catalogue: Đối chiếu thông số kỹ thuật cuối cùng với nhà cung cấp.

Checklist kiểm tra nhanh trước khi đặt hàng

•  Đã đo chính xác kích thước đường ống thực tế.

•  Đã làm rõ ý nghĩa thông số “60” với nhà cung cấp.

•  Đã kiểm tra tiêu chuẩn ren kết nối (ren trong/ren ngoài).

•  Đã xác định đúng loại lưu chất và nhiệt độ vận hành.

•  Đã kiểm tra áp suất làm việc (PN) của hệ thống.

•  Đã đối chiếu thông số trên catalogue hoặc datasheet nhà sản xuất.

FAQ: Câu hỏi thường gặp

Van đồng 1 chiều 60 có tác dụng gì?

Sản phẩm có tác dụng cho phép dòng lưu chất di chuyển theo một chiều duy nhất và tự động chặn đứng hiện tượng dòng chảy ngược, giúp bảo vệ máy bơm và duy trì ổn định áp suất cho toàn bộ hệ thống đường ống.

Van đồng 1 chiều có phải DN60 không?

Không nên mặc định như vậy. Ký hiệu “60” thường là kích thước đường kính ngoài của ống (phi 60), trong khi quy chuẩn kỹ thuật quốc tế DN của ống này thường là DN50. Do đó, bạn cần kiểm tra kỹ thông số kỹ thuật trước khi mua.

Van đồng 1 chiều dùng cho nước nóng được không?

Có thể dùng cho hệ thống nước nóng nếu thông số nhiệt độ giới hạn của van và chất liệu gioăng làm kín (như Teflon hoặc cao su chịu nhiệt) đáp ứng được yêu cầu của hệ thống.

Lắp đặt van đồng 1 chiều cần lưu ý gì?

Cần chú ý lắp đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van, đồng thời làm sạch đường ống để tránh cặn bẩn kẹt ở đĩa van gây rò rỉ.

Nên chọn van lá lật hay van lò xo?

Việc lựa chọn phụ thuộc vào không gian và đặc tính dòng chảy: van lá lật phù hợp với lưu lượng lớn, ít tiếng ồn; trong khi van lò xo có thể lắp đa dạng hướng và đóng mở cực nhanh để chống búa nước.

Kết luận

Van đồng 1 chiều là giải pháp kỹ thuật tối ưu giúp kiểm soát dòng chảy một chiều, bảo vệ an toàn cho máy bơm và hệ thống đường ống nước. Khi chọn mua, bạn tuyệt đối không nên chỉ dựa vào tên gọi “60” mà cần đối chiếu kỹ lưỡng các yếu tố về kích thước DN, kiểu kết nối, áp suất, nhiệt độ và môi trường sử dụng để đảm bảo độ bền tối đa cho công trình.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về Van đồng 1 chiều 60
