Van Kim Là Gì? Hướng Dẫn Chi Tiết Về Cấu Tạo, Nguyên Lý Và Ứng Dụng Chuẩn Kỹ Thuật

Trong thực tế vận hành các hệ thống đường ống, không phải lúc nào việc đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất cũng đáp ứng được yêu cầu kỹ thuật. Một số hệ thống đòi hỏi khả năng điều chỉnh dòng chảy từ từ, cực kỳ chính xác và ổn định. Ví dụ điển hình bao gồm việc điều chỉnh lưu lượng nước, điều chỉnh dòng khí, kiểm soát áp suất tại một số vị trí nhạy cảm hoặc ứng dụng trong các hệ thống đo lường và điều khiển.

Từ những đòi hỏi khắt khe đó, van kim đã ra đời như một giải pháp chuyên biệt. Tuy nhiên, nếu cần điều chỉnh lưu lượng, tại sao chúng ta không dùng van bi thông thường? Khi nào van kim mới thực sự là lựa chọn phù hợp nhất cho dự án? Những câu hỏi này sẽ được giải đáp xuyên suốt bài viết dưới đây để giúp bạn nắm trọn kiến thức chuyên sâu.

Kiến thức nền

Van kim là gì?

Van kim (Needle Valve) là loại van được thiết kế với bộ phận đóng/mở dạng kim nhọn hoặc đầu van có hình dạng tương tự kim, cho phép kiểm soát dòng lưu chất một cách chính xác thông qua việc điều chỉnh tiết diện dòng chảy.

Khác với các dòng van đóng/mở nhanh thông thường, Needle Valve được tối ưu hóa cho mục đích điều tiết. Tên gọi “van kim” xuất phát từ chính hình dáng đặc thù của đầu ty van. Nhờ cấu trúc thuôn nhọn này, van có khả năng thay đổi lưu lượng với độ tinh chỉnh rất cao. Thiết bị này đặc biệt phù hợp khi hệ thống cần điều tiết lưu lượng nhỏ, đòi hỏi độ chính xác tuyệt đối mà các dòng van công nghiệp thông thường không thể đáp ứng [chèn link: tham khảo các mẫu van công nghiệp chất lượng cao].

Nguyên lý hoạt động của van kim

Nguyên lý vận hành của loại van này dựa trên cơ cấu chuyển động tịnh tiến của ty van thông qua ren vặn. Khi người vận hành xoay tay vặn, ty van sẽ di chuyển lên hoặc xuống. Đầu kim tiến vào hoặc rút khỏi vị trí ghế van làm thay đổi trực tiếp tiết diện dòng chảy, từ đó điều chỉnh lưu lượng tương ứng đi qua hệ thống.

• Mở nhiều: Tiết diện dòng chảy lớn, lưu lượng tăng lên tương ứng.

• Đóng dần: Tiết diện thu hẹp tối đa, lưu lượng giảm xuống mức tinh chỉnh.

• Đóng hoàn toàn: Đầu kim ôm khít ghế van, dòng chảy bị ngăn chặn hoàn toàn.

Sở dĩ van mang lại độ chính xác cao là do đầu kim có hình dạng thuôn nhỏ, khiến mỗi vòng quay của tay vặn chỉ tạo ra một sự thay đổi cực kỳ nhỏ về diện tích lưu thông. Nếu không sử dụng thiết bị điều tiết chuyên dụng này, hệ thống đo lường hoặc dòng khí áp suất cao sẽ rất khó kiểm soát, dẫn đến sai số lớn hoặc gây hư hại thiết bị phía sau.

Phân tích chuyên sâu

Cấu tạo của van kim gồm những bộ phận nào?

Một thiết bị chuẩn kỹ thuật thường được cấu thành từ các bộ phận chính sau:

• Thân van: Khung chịu lực chính, kết nối trực tiếp với đường ống.

• Đầu kim/Plug: Bộ phận thuôn nhọn chịu trách nhiệm điều tiết dòng chảy.

• Ty van: Trục truyền động kết nối từ tay vặn đến đầu kim.

• Ghế van (Seat): Vị trí tiếp xúc kín khít với đầu kim khi đóng.

• Tay vặn: Bộ phận cơ học để người dùng thao tác xoay chỉnh.

• Ren truyền động: Tạo chuyển động tịnh tiến mượt mà cho ty van.

• Gioăng/phớt làm kín: Ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

• Nắp van (Bonnet): Cố định cụm ty van và bảo vệ các bộ phận bên trong.

Đầu kim và ghế van đóng vai trò quyết định đến độ chính xác của van. Khi kim tiến gần ghế van, tiết diện dòng chảy giảm đi đột ngột; ngược lại khi rút ra, tiết diện tăng lên. Độ chính xác này phụ thuộc lớn vào chất lượng gia công cơ khí, vật liệu và thiết kế tối ưu của nhà sản xuất.

Các loại van phổ biến hiện nay

Sản phẩm được phân loại theo nhiều tiêu chí khác nhau để đáp ứng nhu cầu đa dạng của thị trường:

Phân loại theo vật liệu

• Van inox: Khả năng chống ăn mòn cực tốt, phù hợp cho hệ thống hóa chất, vi sinh, môi trường khắc nghiệt và yêu cầu độ bền cao.

• Van đồng: Thường dùng trong các ứng dụng dân dụng, hệ thống nước hoặc khí nén thông thường với chi phí tiếp cận dễ hơn inox.

• Van thép/thép carbon: Chuyên dụng cho các hệ thống công nghiệp nặng, chịu áp lực và nhiệt độ ở giới hạn cao.

Phân loại theo kiểu kết nối và mục đích

• Kiểu kết nối gồm loại nối ren, nối hàn hoặc đầu nối compression chuyên dụng cho ống nhỏ.

• Mục đích sử dụng bao gồm dòng chuyên dụng cho hệ thống đo lường (instrumentation), hệ thống áp suất cao hoặc kiểm soát dòng khí/chất lỏng tinh vi.

Thông số kỹ thuật quan trọng khi chọn van

Khi lựa chọn thiết bị cho công trình, bạn cần xem xét kỹ các thông số sau thay vì chỉ dựa vào kích thước:

Việc chọn nhầm thông số áp suất hoặc vật liệu có thể dẫn đến hậu quả nghiêm trọng như rò rỉ hóa chất độc hại, ăn mòn nhanh chóng hoặc phá hủy toàn bộ hệ thống đo lường.

So sánh chuyên sâu

Van khác gì van bi và van cầu?

Bảng so sánh dưới đây làm rõ sự khác biệt cốt lõi giữa các dòng van phổ biến:

Van bi có ưu thế tuyệt đối về tốc độ đóng/mở nhanh nhưng không lý tưởng cho việc điều tiết liên tục. Trong khi đó, van được sinh ra để kiểm soát tiết diện dòng chảy một cách tinh vi nhất, giúp giải quyết triệt để các bài toán kỹ thuật mà van bi phải bó tay.

Ứng dụng thực tế

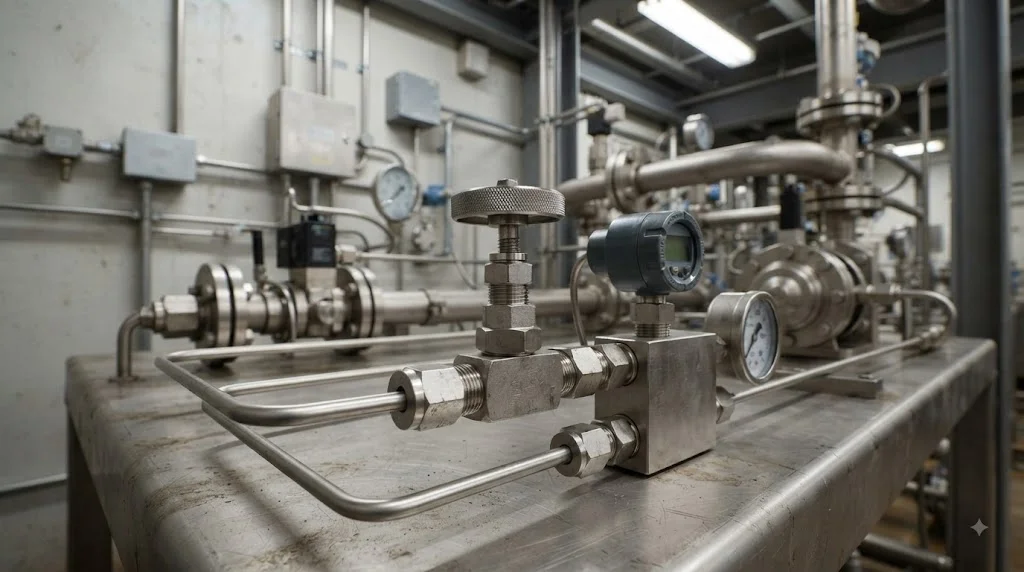

Van kim được sử dụng ở đâu?

Nhờ đặc tính kỹ thuật ưu việt, thiết bị này xuất hiện trong nhiều lĩnh vực:

• Hệ thống đo lường và thiết bị kiểm tra áp suất (instrumentation).

• Các đường ống dẫn khí nén, khí kỹ thuật yêu cầu độ kín khít cao.

• Hệ thống thủy lực, phòng thí nghiệm và thiết bị phân tích mẫu.

• Các trạm quan trắc, hệ thống kiểm soát lưu lượng nhỏ trong nhà máy công nghiệp.

Khi nào nên và không nên sử dụng?

• Nên dùng khi: Hệ thống đòi hỏi điều tiết lưu lượng chính xác, lưu lượng nhỏ, thay đổi từ từ và không yêu cầu thao tác đóng ngắt tức thời.

• Không nên dùng khi: Mục đích chính là đóng/mở đường ống thật nhanh, lưu lượng chất lỏng quá lớn hoặc hệ thống yêu cầu tổn thất áp suất thấp qua van.

Những sai lầm thường gặp khi chọn và sử dụng

• Dùng van cho mọi ứng dụng: Xem đây là loại van đa năng có thể thay thế van bi hay van cổng.

• Chỉ quan tâm kích thước: Bỏ qua các yếu tố sống còn như áp suất, nhiệt độ và đặc tính lưu chất.

• Vận hành vượt quá giới hạn thiết kế: Dùng van chịu áp thấp cho hệ thống áp suất cao gây rò rỉ nguy hiểm.

Hướng dẫn / Checklist

Cách chọn van phù hợp cho hệ thống

Bước 1: Xác định lưu chất: Nước, khí, dầu, hóa chất hay môi trường đặc thù?

Bước 2: Xác định áp suất: Kiểm tra áp suất vận hành thường xuyên và áp suất tối đa của hệ thống.

Bước 3: Xác định nhiệt độ: Quan trọng với các đường ống dẫn khí nóng hoặc chất lỏng nhiệt độ cao.

Bước 4: Xác định lưu lượng: Nắm rõ dải lưu lượng cần điều chỉnh để chọn kích cỡ tối ưu.

Bước 5: Chọn vật liệu: Đồng, inox hay thép carbon tùy thuộc vào mức độ ăn mòn của lưu chất.

Bước 6: Chọn kiểu kết nối: Ren trong, ren ngoài, hàn hay đầu nối fitting chuyên dụng.

Bước 7: Đối chiếu catalogue: Kiểm tra toàn bộ thông số kỹ thuật từ nhà sản xuất trước khi xuống tiền mua [chèn link: xem catalogue kỹ thuật chi tiết].

Checklist kiểm tra nhanh trước khi mua

•  Xác định chính xác loại lưu chất và tính chất hóa học.

•  Nắm rõ áp suất làm việc tối đa của hệ thống.

•  Xác định dải nhiệt độ vận hành thực tế.

•  Đánh giá đúng lưu lượng cần tiết lưu.

•  Lựa chọn đúng vật liệu thân van và gioăng làm kín.

•  Kiểm tra kích thước đường ống (DN/NPS).

•  Xác minh kiểu kết nối ren hay hàn.

•  Đối chiếu thông số Cv và tiêu chuẩn kỹ thuật nhà sản xuất.

FAQ: Câu hỏi thường gặp

Van kim là gì?

Van là loại van sử dụng cơ cấu đầu kim nhọn và ghế van để kiểm soát tiết diện dòng chảy, qua đó cho phép điều chỉnh lưu lượng dòng lưu chất tương đối chính xác.

Van dùng để làm gì?

Thiết bị này chủ yếu được sử dụng để điều tiết dòng lưu chất, đặc biệt trong những ứng dụng đòi hỏi kiểm soát lưu lượng nhỏ hoặc cần thay đổi lưu lượng từ từ, tránh sốc áp.

Van có đóng ngắt được không?

Có. Tuy nhiên, do đặc thù cấu tạo ren vặn nhiều vòng, van chủ yếu được lựa chọn vì khả năng điều tiết tinh chỉnh chứ không tối ưu cho tốc độ đóng/mở nhanh như van bi.

Van khác van bi như thế nào?

Van thiên về điều tiết dòng chảy cực kỳ chính xác nhờ cơ cấu đầu kim, trong khi van bi nổi bật ở khả năng đóng/mở nhanh dạng On/Off nhờ viên bi xoay xuyên tâm.

Nên chọn van đồng hay inox?

Việc lựa chọn phụ thuộc hoàn toàn vào môi trường lưu chất, áp suất, nhiệt độ và yêu cầu chống ăn mòn của hệ thống, tuyệt đối không nên chọn cảm tính chỉ dựa vào giá thành.

Kết luận: Có nên sử dụng van kim?

Tóm lại, van là giải pháp kỹ thuật tối ưu không thể thay thế khi hệ thống của bạn đòi hỏi khả năng điều tiết dòng chảy cực kỳ chính xác. Điểm khác biệt cốt lõi của thiết bị nằm ở cơ cấu đầu kim nhọn và khả năng thay đổi tiết diện dòng chảy từ từ. Khi đầu tư, bạn không nên chọn van chỉ dựa vào kích thước đơn thuần, mà cần đánh giá toàn diện các yếu tố về lưu chất, áp suất, nhiệt độ, lưu lượng, vật liệu và kiểu kết nối để đảm bảo hiệu suất vận hành bền vững.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van kim
