Mặt bích Class 150 là gì? Giải mã tiêu chuẩn ANSI/ASME trong đường ống

Trong thế giới kỹ thuật cơ khí và hệ thống đường ống công nghiệp, việc lựa chọn đúng loại phụ kiện kết nối không chỉ quyết định hiệu suất vận hành mà còn là yếu tố sống còn về an toàn. Giữa hàng loạt các ký hiệu kỹ thuật phức tạp, mặt bích Class 150 xuất hiện như một trong những tiêu chuẩn phổ biến và quan trọng nhất. Tuy nhiên, hiểu sai về con số "150" này có thể dẫn đến những sai lầm nghiêm trọng trong thiết kế. Bài viết này sẽ phân tích chi tiết từ định nghĩa đến ứng dụng thực tế của mặt bích Class 150 dưới góc nhìn chuyên gia.

Mặt bích Class 150 là gì?

Mặt bích Class 150 là gì? Là loại mặt bích được sản xuất theo tiêu chuẩn ANSI/ASME (thường là B16.5), được thiết kế chuyên dụng cho các hệ thống đường ống có cấp áp suất danh nghĩa thuộc nhóm Class 150. Đây là cấp áp suất thấp nhất trong hệ thống phân loại "Class" của Mỹ, sử dụng phổ biến trong các hệ thống nước, khí và hóa chất nhẹ.

Cần lưu ý rằng, chữ "Class" ở đây đại diện cho cấp áp suất danh nghĩa (Pressure Rating) chứ không phải là một hằng số áp suất cố định. Một sai lầm phổ biến là mặc định mặt bích Class 150 luôn chịu được đúng 150 psi trong mọi điều kiện. Thực tế, khả năng chịu tải của nó biến thiên mạnh mẽ dựa trên vật liệu chế tạo và nhiệt độ vận hành của lưu chất.

Tiêu chuẩn ANSI/ASME của mặt bích Class 150 hoạt động như thế nào?

Hệ thống tiêu chuẩn ANSI B16.5 và ASME B16.5 là "kim chỉ nam" quy định kích thước, dung sai, vật liệu và phương pháp thử nghiệm cho mặt bích. Nguyên lý cốt lõi của tiêu chuẩn này dựa trên mối quan hệ giữa áp suất và nhiệt độ (Pressure-Temperature Ratings).

Tại sao áp suất cho phép lại thay đổi theo nhiệt độ?

Vật liệu kim loại khi bị nung nóng sẽ trở nên dẻo hơn và giảm khả năng chịu lực. Do đó, cùng một mặt bích Class 150:

• Với thép Carbon (ASTM A105): Ở nhiệt độ thường ($38^\circ C$), nó có thể chịu áp suất lên tới 285 psi. Tuy nhiên, nếu nhiệt độ tăng lên $400^\circ C$, khả năng chịu áp chỉ còn khoảng 20 psi.

• Với Inox (ASTM A182 F304/316): Khả năng chịu nhiệt tốt hơn nhưng ở nhiệt độ cực cao, giới hạn áp suất cũng bị kéo giảm đáng kể để đảm bảo an toàn, tránh hiện tượng rò rỉ tại mối nối.

Sự tính toán kỹ lưỡng này giúp các kỹ sư đảm bảo rằng mặt bích sẽ không bị biến dạng hoặc nứt vỡ khi môi chất bên trong thay đổi trạng thái nhiệt.

Thông số kỹ thuật của mặt bích Class 150

Để nhận dạng và lắp đặt chính xác mặt bích Class 150, bạn cần nắm vững các thông số kỹ thuật đặc trưng sau:

• Đường kính danh nghĩa (NPS): Từ $1/2"$ đến $24"$ (theo ASME B16.5).

• Số lỗ bulong: Thay đổi theo kích thước ống (Ví dụ: NPS 2" có 4 lỗ, NPS 8" có 8 lỗ).

• Khoảng cách tâm lỗ (BC): Thông số cực kỳ quan trọng để đảm bảo hai mặt bích khớp nhau.

• Kiểu bề mặt (Facing):

  • RF (Raised Face): Mặt lồi, phổ biến nhất.

  • FF (Flat Face): Mặt phẳng, dùng cho bích gang hoặc nhựa.

  • RTJ (Ring Type Joint): Dùng cho áp suất rất cao (ít gặp ở Class 150).

Bảng tóm tắt thông số (Ví dụ một số kích thước phổ biến)

Tại sao không thể lắp lẫn Class 150 với PN16?

Dù Class 150 và PN16 (tiêu chuẩn DIN/ISO) có áp suất làm việc khá tương đồng ở nhiệt độ thường, nhưng kích thước hình học hoàn toàn khác nhau. Khoảng cách tâm lỗ và đường kính lỗ bulong không khớp, vì vậy bạn không thể lắp một chiếc van chuẩn ANSI vào đường ống chuẩn DIN mà không có bộ chuyển đổi.

Các loại mặt bích Class 150 phổ biến

Tùy vào phương thức kết nối với ống, mặt bích Class 150 được chia thành các loại sau:

1. Weld Neck Flange (Bích cổ hàn)

Có phần cổ dài để hàn trực tiếp vào ống. Loại này truyền ứng suất sang ống, chịu được rung động và áp suất tốt nhất. Thường dùng trong hệ thống dầu khí, hóa chất áp suất cao.

2. Slip On Flange (Bích hàn trượt)

Ống được luồn vào bên trong bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ nhưng khả năng chịu tải kém hơn Weld Neck khoảng 1/3.

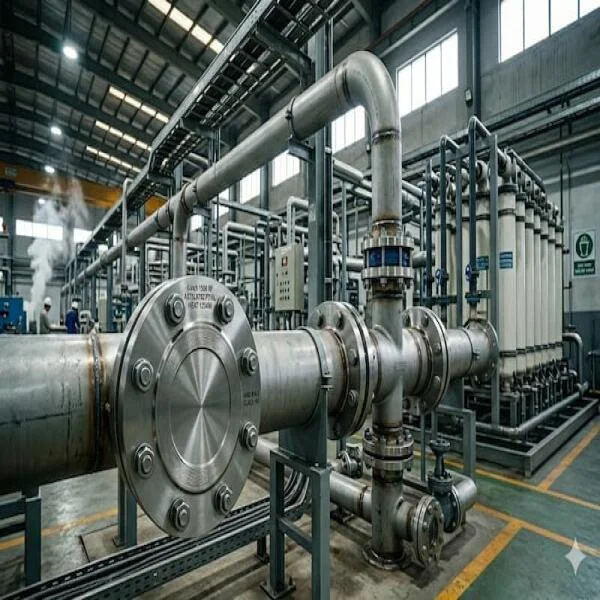

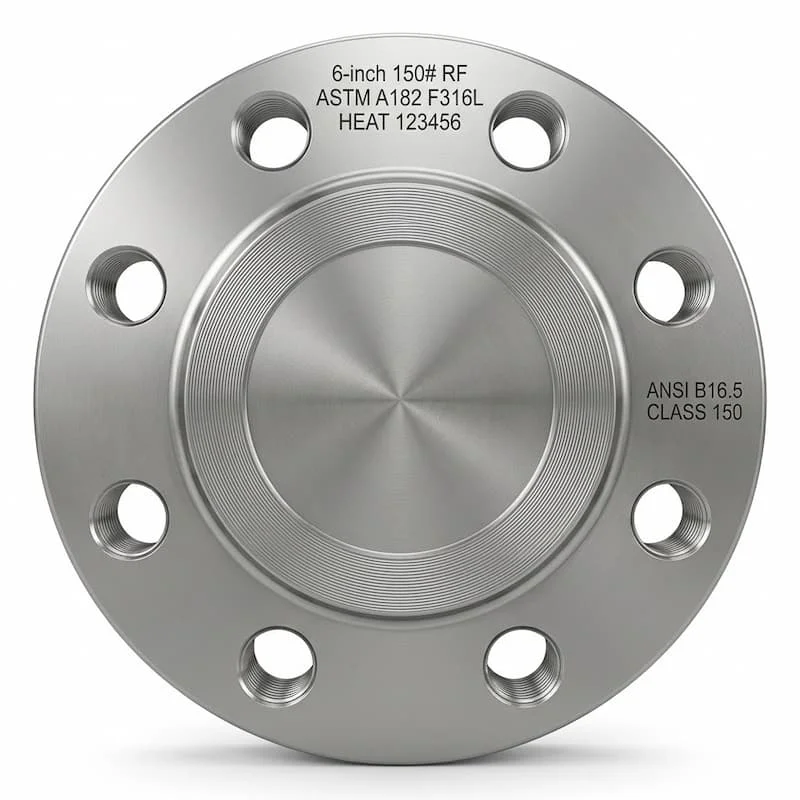

3. Blind Flange (Bích mù)

Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ. Đây là phụ kiện chịu áp lực lớn nhất tại tâm bích khi hệ thống vận hành.

4. Threaded Flange (Bích ren)

Kết nối bằng ren, không cần hàn. Phù hợp cho các khu vực dễ cháy nổ nơi việc hàn cắt bị cấm, hoặc hệ thống áp suất thấp.

5. Socket Weld Flange (Bích hàn bọc đúc)

Chỉ có một mối hàn ở mặt ngoài, phù hợp cho các đường ống nhỏ (NPS < 2") yêu cầu áp suất cao.

So sánh mặt bích Class 150 với PN16 và Class 300

Việc nhầm lẫn giữa các tiêu chuẩn này thường xuyên xảy ra tại các công trường.

Insight: Class 300 có thân bích dày hơn đáng kể và số lượng/kích thước bulong lớn hơn Class 150 để chịu được áp suất cao gấp đôi. Tuyệt đối không dùng bích Class 150 thay thế cho Class 300 dù chúng có cùng đường kính ống.

Vì sao cần chọn đúng Class mặt bích?

Lựa chọn sai cấp áp suất (Class) không đơn thuần là lỗi lắp đặt, nó là mầm mống của thảm họa:

1. Rò rỉ môi chất: Nếu áp suất hệ thống vượt quá khả năng chịu tải của Class 150, mặt bích sẽ bị vênh, làm hở gioăng (gasket).

2. Mỏi vật liệu: Rung động hệ thống kết hợp với áp suất cao làm nứt các mối hàn trên mặt bích Slip-on.

3. Giảm tuổi thọ Bulong: Bulong của Class 150 được thiết kế cho lực siết nhất định. Nếu dùng trong hệ thống áp suất quá cao, bulong bị giãn, dẫn đến mất khả năng làm kín.

Ứng dụng thực tế của mặt bích Class 150

Nhờ tính linh hoạt và chi phí hợp lý, mặt bích Class 150 xuất hiện trong hầu hết các công trình:

• Hệ thống HVAC: Kết nối các máy lạnh trung tâm (Chiller), tháp giải nhiệt.

• Xử lý nước: Nhà máy nước sạch, hệ thống thoát nước đô thị.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm bù áp thường sử dụng tiêu chuẩn Class 150 vì áp suất hiếm khi vượt quá 20 bar.

• Nhà máy thực phẩm: Dùng bích inox Class 150 để đảm bảo vệ sinh và chống ăn mòn.

Những sai lầm thường gặp khi chọn mặt bích Class 150

1. Nhầm lẫn hệ đo: Chọn bích Class 150 nhưng lại mua bulong hệ mét (như M16, M20) thay vì hệ inch (5/8", 3/4"). Điều này gây lỏng lẻo hoặc cháy ren.

2. Bỏ qua vật liệu gioăng: Chọn bích thép cực tốt nhưng dùng gioăng cao su kém chất lượng cho hóa chất, dẫn đến mủn gioăng và rò rỉ.

3. Quên kiểm tra nhiệt độ: Hệ thống hơi nóng $250^\circ C$ mà vẫn tính toán áp suất theo mốc $38^\circ C$ của Class 150 là cực kỳ nguy hiểm.

Hướng dẫn chọn mặt bích Class 150 phù hợp (Checklist)

Để chọn đúng mặt bích, bạn hãy làm theo 5 bước sau:

1. Xác định môi chất: Có ăn mòn không? (Nếu có chọn Inox, nếu không chọn thép Carbon).

2. Kiểm tra áp suất thực tế: Áp suất tối đa của hệ thống có bao giờ vượt quá biểu đồ nhiệt độ áp suất của Class 150 không?

3. Xác định kiểu kết nối: Cần tháo lắp thường xuyên (Slip-on) hay độ bền cao (Weld Neck)?

4. Kiểm tra chuẩn đối tác: Thiết bị sẵn có (van, bơm) đang theo chuẩn gì? (Class 150 hay PN16).

5. Chọn kiểu bề mặt: RF là phổ biến, nhưng nếu nối với thiết bị gang cũ, có thể cần bích FF (mặt phẳng).

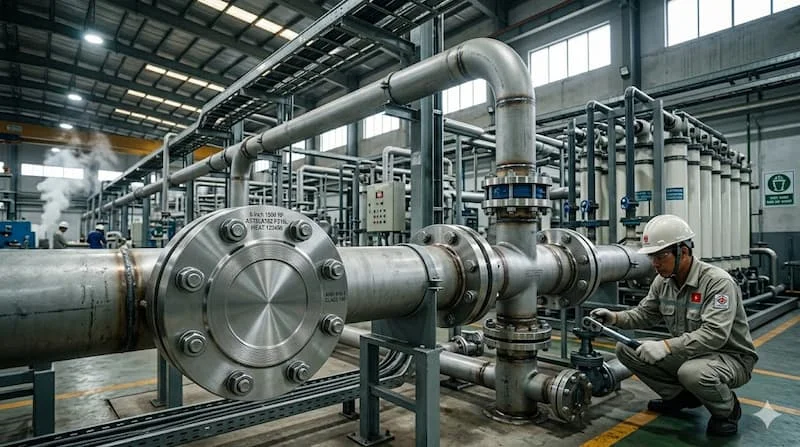

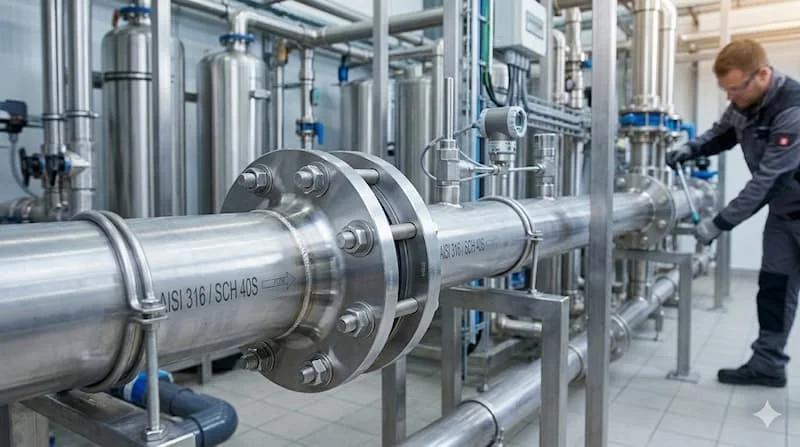

Lưu ý khi lắp đặt mặt bích Class 150

Để mối nối mặt bích "vĩnh cửu", kỹ thuật viên cần tuân thủ:

• Siết bulong hình sao: Tuyệt đối không siết vòng tròn. Siết theo các cặp đối xứng để lực nén gioăng đều nhất.

• Kiểm tra đồng tâm: Hai ống phải thẳng hàng trước khi xỏ bulong. Việc dùng lực bulong để kéo hai ống lệch về gần nhau sẽ làm bẻ gãy mặt bích sau một thời gian vận hành.

• Không siết quá lực: Dùng cờ lê lực (Torque Wrench) để siết đúng thông số nhà sản xuất quy định, tránh làm giãn bulong.

FAQ: Câu hỏi thường gặp

1. Class 150 chịu được bao nhiêu bar?

Ở nhiệt độ thường, bích thép Class 150 chịu được khoảng 19.6 bar (285 psi). Nhiệt độ càng cao, áp suất chịu đựng càng giảm.

2. Có thể lắp mặt bích class 150 là gì chung với tiêu chuẩn JIS 10K không?

Không. Kích thước và số lỗ bulong hoàn toàn khác nhau.

3. Nên dùng Inox hay thép Carbon cho Class 150?

Dùng thép Carbon cho nước, khí, dầu. Dùng Inox cho hóa chất ăn mòn hoặc thực phẩm yêu cầu độ sạch cao.

Kết luận

Mặt bích Class 150 là giải pháp kết nối hiệu quả và tiết kiệm cho các hệ thống áp suất thấp đến trung bình. Tuy nhiên, đằng sau con số 150 là một ma trận các thông số về nhiệt độ và vật liệu mà người sử dụng cần đặc biệt lưu tâm. Hiểu đúng mặt bích Class 150 là gì và tuân thủ quy trình lắp đặt chuẩn hóa sẽ giúp hệ thống đường ống của bạn vận hành an toàn, bền bỉ và chuyên nghiệp.
