Ball Valve Flange Type: Giải Pháp Kết Nối Mặt Bích Chịu Áp Tối Ưu Cho Đường Ống Công Nghiệp

Trong kết cấu hạ tầng lưu chất tại các nhà máy năng lượng, lọc hóa dầu hay trạm xử lý nước tập trung, sự cố rò rỉ tại các mối nối đường ống luôn là cơn ác mộng kỹ thuật. Áp lực dòng chảy liên tục kết hợp với sự co giãn nhiệt của kim loại dễ dàng bẻ gãy các mối nối ren thông thường, gây thất thoát lưu chất và làm gián đoạn toàn bộ dây chuyền sản xuất. Để giải quyết triệt để bài toán chịu tải động và đảm bảo độ kín khít tuyệt đối cho các hệ thống đường ống kích cỡ vừa và lớn, các kỹ sư cơ điện luôn ưu tiên chỉ định dòng ball valve flange type. Đây là dòng thiết bị cơ khí thượng hạng, kết hợp hoàn hảo giữa năng lực đóng ngắt tốc hành của van bi và độ kiên cố của liên kết mặt bích tiêu chuẩn.

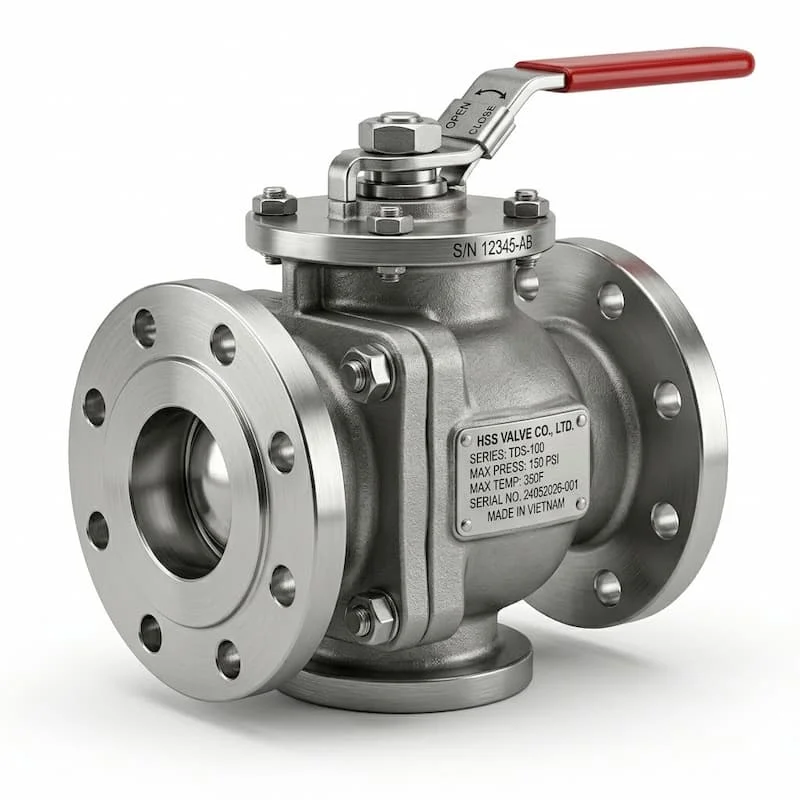

Ball Valve Flange Type Là Gì?

Đối với các kỹ sư hệ thống và chuyên viên vật tư dự án, cụm từ này đại diện cho một tiêu chuẩn thiết kế mang tính công nghiệp hóa cao, khác biệt hoàn toàn với dòng van nối ren dân dụng.

Ball valve flange type là gì? Đây là thuật ngữ tiếng Anh định nghĩa dòng van bi kết nối mặt bích, một thiết bị cơ khí chuyên dụng dùng để đóng/mở hoặc cô lập dòng lưu chất bằng cách thay đổi vị trí của một viên bi rỗng (ball) được đục lỗ xuyên tâm bên trong thân van. Thiết bị có kết cấu cơ học hoàn chỉnh gồm 5 bộ phận chính: thân van (body), bi van (ball), gioăng làm kín (seat/seal), tay gạt hoặc bộ điều khiển (actuator) và hai mặt bích kết nối đúc liền thân ở hai đầu.

Nhờ sở hữu kiểu kết nối flanged ball valve tiêu chuẩn, thiết bị đạt độ kín cao, chịu áp lực tốt và cực kỳ phù hợp hệ thống công nghiệp lớn – nơi mà các kiểu nối ren không còn đủ khả năng gánh vác tải trọng cơ học.

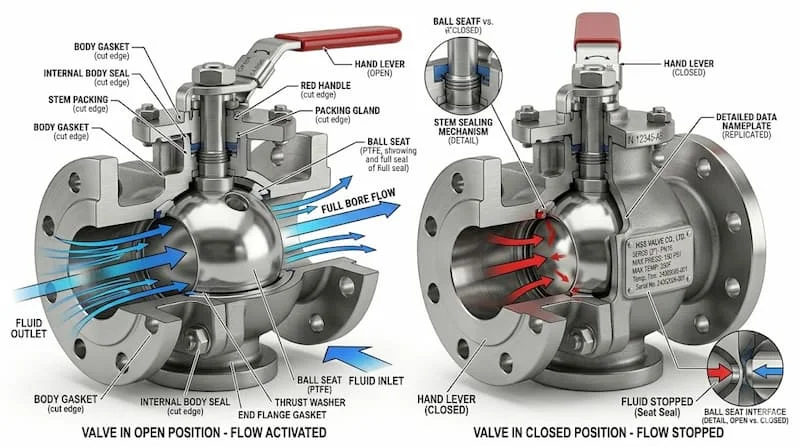

Nguyên Lý Hoạt Động Của Van Bi Mặt Bích

Cơ chế kiểm soát dòng chảy của dòng van bi mặt bích vận hành dựa trên động học xoay vô cùng đơn giản nhưng mang lại hiệu suất cơ khí vô cùng tin cậy.

• Cơ chế mở dòng chảy: Khi người vận hành tác động lực vào tay gạt hoặc kích hoạt bộ điều khiển xoay một góc xoay 90 độ, trục van sẽ truyền momen xoắn làm xoay viên bi bên trong. Lúc này, lỗ khoét của bi van trùng khít hoàn toàn với chiều đường ống, cho phép dòng lưu chất đi qua lỗ bi thẳng tiến mà không gặp bất kỳ vật cản nào.

• Cơ chế đóng dòng chảy: Khi xoay tay gạt ngược lại một góc đúng 90 độ, lỗ rỗng của viên bi sẽ nằm vuông góc với hướng dòng chảy. Thao tác này chặn đứng hoàn toàn lưu chất từ thượng nguồn đổ về.

• Vai trò của seat và gioăng làm kín: Sự kín khít của van phụ thuộc hoàn toàn vào bệ van (valve seat) ôm sát quanh quả bi. Khi van ở trạng thái đóng, áp lực dòng chảy từ thượng nguồn sẽ đẩy nhẹ viên bi ép chặt vào vòng đệm làm kín phía hạ nguồn (đối với cấu trúc floating ball valve), tạo ra một rào cản ngăn dòng rò rỉ tối đa.

Tại sao ball valve có tổn thất áp suất thấp và đóng mở nhanh hơn van cổng?

Về mặt hình học thủy lực, dòng full port ball valve có đường kính lỗ bi bằng chính xác đường kính trong của đường ống. Do đó, khi van mở hoàn toàn, cấu trúc lòng ống phẳng lặng như một đoạn ống thẳng, giúp hệ thống đạt tổn thất áp suất thấp (gần như bằng không).

Hơn nữa, trong khi van cổng (gate valve) đòi hỏi người vận hành phải xoay vô lăng nhiều vòng để nâng đĩa van lên một hành trình dài (đóng mở chậm), thì van bi chỉ cần một hành trình gạt nhẹ 90 độ duy nhất để chuyển trạng thái từ đóng sang mở toàn phần. Tốc độ phản ứng chớp nhoáng này biến nó thành giải pháp hoàn hảo cho các lưu chất có tính linh động cao như nước, khí, dầu, nơi yêu cầu ngắt dòng khẩn cấp để bảo vệ thiết bị hạ nguồn.

Phân Loại Ball Valve Flange Type Phổ Biến

Để tương thích với các đặc tính hóa lý của môi chất vận hành và kiến trúc cơ khí của từng nhà máy, ball valve flange type được phân chia theo 4 bộ tiêu chí chuyên sâu:

1. Phân loại theo vật liệu chế tạo (Material)

• Thân van Inox (Stainless steel ball valve): Thường đúc từ mác thép SUS 304 hoặc SUS 316. Loại này có khả năng chống ăn mòn hóa học tuyệt đối, chịu nhiệt độ cao và áp lực lớn. Thường được ứng dụng trong môi trường hóa chất, dung môi, thực phẩm vi sinh. Giá thành dòng này cao nhất.

• Thân van Gang (Cast iron/Ductile iron): Thân gang đúc phủ sơn Epoxy chịu va đập tĩnh tốt, giá thành rẻ, tối ưu cho các hệ thống nước sạch, nước thải, PCCC tòa nhà.

• Thân van Thép carbon (WCB/A105): Chuyên dụng cho công nghiệp nặng chịu nhiệt cao và áp lực cực lớn như hệ thống dầu khí, hơi nước quá nhiệt (Steam).

• Thân van Đồng: Ít phổ biến hơn ở dạng mặt bích, thường chỉ dùng cho các nhánh ống phụ kích cỡ nhỏ dẫn khí gas, chất lỏng trung tính.

2. Phân loại theo tiêu chuẩn mặt bích (Flange Standard)

Tiêu chuẩn mặt bích quyết định đường kính thớt bích, độ dày và khoảng cách các tâm lỗ xỏ bu-lông. Việc chọn mua cần tuân thủ tuyệt đối các hệ tiêu chuẩn:

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất tại Việt Nam là các dòng JIS 10K, JIS 20K.

• Tiêu chuẩn ANSI (Mỹ): Tiêu chuẩn khắt khe cho ngành dầu khí, bao gồm các Class 150, Class 300, Class 600.

• Tiêu chuẩn DIN (Đức) & BS (Anh): Thường đồng quy ở các dải áp lực PN10, PN16, PN25, PN40.

3. Phân loại theo cấu tạo cơ học của bi van (Ball Design)

• Floating Ball Valve (Van bi dạng nổi): Bi van không được cố định trục ở đáy, được giữ hoàn toàn bởi hai vòng đệm seat. Khi có áp suất lớn, bi sẽ dịch chuyển nhẹ về phía hạ nguồn để ép chặt vào seat làm kín. Phù hợp cho kích thước nhỏ và trung bình (DN15 - DN200).

• Trunnion Mounted Ball Valve (Van bi có chốt định vị): Bi van được cố định bằng một trục đỡ cố định ở đáy (trunnion). Khi có áp lực, hệ thống đệm seat sẽ chuyển động tự động ép vào bi dưới lực lò xo. Chuyên dụng cho các hệ thống kích thước siêu lớn hoặc áp suất cực cao để giảm momen xoắn khi đóng mở.

4. Phân loại theo phương thức vận hành (Operation)

• Vận hành cơ học (Tay gạt / Tay quay hộp số): Dùng sức người, tay gạt dùng cho size nhỏ, tay quay vô lăng có trợ lực hộp số dùng cho size lớn để vận hành nhẹ nhàng hơn.

• Vận hành tự động (Điều khiển điện / Điều khiển khí nén): Thân van được tháo bỏ tay gạt để lắp thêm bộ truyền động (actuator). Giúp van đóng mở tự động từ xa thông qua tủ điều khiển PLC, tích hợp hoàn hảo vào các dây chuyền tự động hóa thông minh.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Ball Valve Flange Type

Việc bóc tách chính xác các thông số kỹ thuật trên catalogue không chỉ giúp hệ thống vận hành an toàn mà còn tránh lãng phí chi phí vật tư do mua sai quy cách:

• Kích thước danh định: Ký hiệu là DN (Ví dụ: DN50, DN80, DN100, DN150...), tương đương với đường kính ngoài của ống thép, ống nhựa.

• Áp suất định mức: Các ngưỡng áp lực tĩnh phổ biến gồm PN16, PN25, PN40 hoặc Class 150, Class 300.

• Nhiệt độ giới hạn: Van đệm cao su EPDM, đệm nhựa cao cấp PTFE/RPTFE, đệm kim loại Metal seat.

• Vật liệu vòng đệm (Seat): Bộ phận này trực tiếp quyết định độ kín khít và khả năng chịu mài mòn hóa học của thiết bị.

Giải thích chuyên sâu về hậu quả của việc sai tiêu chuẩn mặt bích và áp suất:

Mặt bích tiêu chuẩn JIS 10K của Nhật Bản có khoảng cách tâm lỗ bu-lông hoàn toàn lệch so với mặt bích tiêu chuẩn ANSI Class 150 của Mỹ, dù chúng có cùng kích thước danh định DN50. Nếu kỹ thuật viên chọn mua sai tiêu chuẩn mặt bích, hai thớt bích khi áp vào nhau sẽ bị lệch lỗ xỏ bu-lông, không thể kết nối kiên cố. Cố tình hàn chế hoặc siết ép lệch góc sẽ làm cong vênh thân van, làm biến dạng đệm làm kín và gây ra hiện tượng rò rỉ lưu chất kinh niên tại mối nối khi hệ thống lên áp.

Bên cạnh đó, việc chọn đúng cấp áp suất PN16, PN25 hay PN40 là bài toán biên độ an toàn. Nếu lắp van tiêu chuẩn PN16 vào đường ống có áp suất đỉnh lúc khởi động bơm đạt mức 18 - 20 bar, lực ép nén tĩnh sẽ xé rách hệ thống gioăng làm kín bên trong, gây nứt vỡ thớt bích và bục đường ống, dẫn đến thảm họa mất an toàn lao động nghiêm trọng.

So Sánh Ball Valve Flange Type Với Các Loại Van Khác

Để giúp quý khách hàng có cái nhìn trực quan khi lựa chọn giải pháp thiết kế cho đường ống, hãy cùng phân tích bảng đối chiếu công nghệ dưới đây:

Insight kỹ thuật: Khi nào nên dùng van bi mặt bích thay vì van bướm hay van cổng?

Hãy chọn van bi mặt bích khi đường ống của bạn đòi hỏi ba yếu tố đồng thời: Độ kín khít tuyệt đối 100%, Áp suất làm việc lớn ($>16\text{ bar}$) và Tốc độ đóng ngắt cô lập dòng chảy nhanh. Van bướm mặc dù rẻ và nhẹ hơn nhưng không thể chịu được áp lực cao và môi trường ăn mòn mạnh do đĩa bướm dễ bị rung lắc tạo kẽ hở rò rỉ. Van cổng tuy chịu lực tốt nhưng tốc độ đóng mở quá chậm và lòng van dễ bị tích tụ cặn bẩn làm kẹt đĩa. Do đó, ball valve flange type là vị vua không thể thay thế trên các đường ống dẫn dầu mỏ, hóa chất nguy hiểm, khí nén cao áp và các trục xả đáy của bồn chứa áp lực.

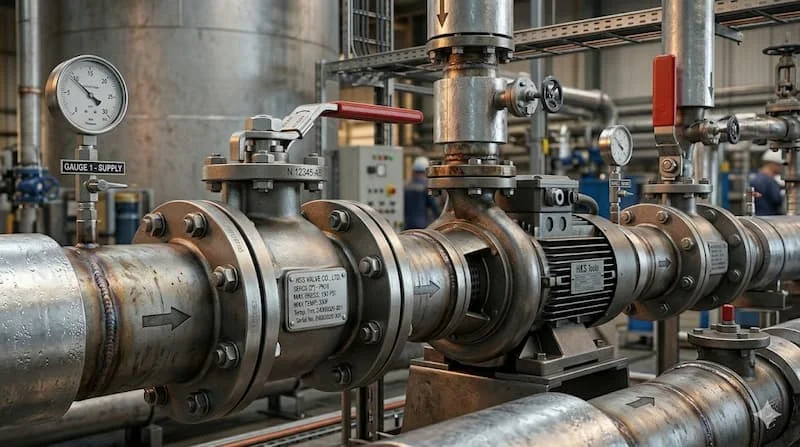

Ứng Dụng Thực Tế Của Ball Valve Flange Type Trong Công Nghiệp

Sở dĩ dòng industrial valve kết nối bích này xuất hiện dày đặc tại mọi bản vẽ thiết kế công trình là nhờ tính ổn định cơ học vượt trội khi vận hành liên tục:

• Hệ thống cấp thoát nước và xử lý nước thải: Sử dụng van bi bích gang cỡ lớn tại các trạm bơm tăng áp trục chính, kiểm soát dòng nước chảy lưu lượng lớn mà không sợ búa nước làm nứt mối nối.

• Nhà máy hóa chất, lọc hóa dầu: Định vị dòng flanged ball valve bằng inox 316 hoặc thép đúc để đóng cắt các dòng lưu chất có tính ăn mòn cực mạnh, dung môi dễ cháy nổ đòi hỏi độ kín tuyệt đối để chống rò rỉ ra môi trường.

• Hệ thống điều hòa không khí trung tâm (HVAC): Điều tiết dòng nước châm, nước làm mát tuần hoàn trong các tòa nhà cao tầng chịu áp lực tĩnh lớn.

• Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò là van chặn tổng tại cụm máy bơm chữa cháy, đảm bảo mở dòng cấp tốc khi có sự cố hỏa hoạn xảy ra.

• Hệ thống hơi nóng (Steam) công nghiệp: Dòng van bi mặt bích inox đệm Metal seat chịu nhiệt độ cao đảm nhận vị trí khóa hơi tổng từ lò hơi phân phối đi các giàn sấy.

Vì sao các môi trường áp lực cao bắt buộc phải sử dụng kết nối mặt bích?

Khi dòng lưu chất vận hành ở áp suất lớn, nó sẽ tạo ra lực xé liên tục tác động lên các mối nối cơ học. Nếu sử dụng nối ren, các bước ren rất dễ bị biến dạng, rách ren dưới áp lực rung lắc của máy bơm (hiện tượng mỏi vật liệu). Kết nối mặt bích liên kết hai đường ống thông qua một hệ thống bu-lông phân bổ đối xứng xung quanh thớt bích dày. Kết cấu này giúp phân tán đều lực ứng suất nén nén tĩnh trên toàn bộ bề mặt tiếp xúc, triệt tiêu hoàn toàn mô-men xoắn bẻ gãy mối nối, mang lại tính ổn định vận hành liên tục trong suốt hàng chục năm.

Sai Lầm Thường Gặp Khi Lựa Chọn Van Bi Mặt Bích

• Chọn sai mác vật liệu cấu thành: Mua van thân gang thông thường lắp cho đường dẫn hóa chất axit loãng vì thấy giá thành rẻ, dẫn đến hậu quả thân van bị ăn mòn rỗ, bục rách gioăng chỉ sau vài tuần chạy máy.

• Hoàn toàn không kiểm tra tiêu chuẩn mặt bích (Flange Standard): Mua van có tiêu chuẩn mặt bích một đằng (JIS) mang về ráp vào đường ống có sẵn bích hàn tiêu chuẩn một nẻo (ANSI), gây lãng phí chi phí vật tư và gián đoạn tiến độ công trình.

• Dùng sai áp suất định mức của thiết bị: Lắp đặt dòng van chịu áp mỏng PN10 vào mạng lưới thủy lực có áp suất vận hành thường trực lên tới 14 - 15 bar gây hư hỏng kết cấu cơ học của bi van.

• Không tính toán kỹ đến nhiệt độ thực tế của lưu chất: Lắp van đệm nhựa PTFE thông thường cho đường ống dẫn hơi nóng bão hòa vượt ngưỡng 200 độ C, khiến gioăng đệm bị chảy nát, biến dạng và làm van kẹt cứng hoàn toàn.

Hướng Dẫn Lựa Chọn Ball Valve Flange Type Phù Hợp

Để tối ưu hóa chi phí đầu tư và loại bỏ hoàn toàn các rủi ro hư hỏng kỹ thuật cho công trình, quý khách hàng hãy áp dụng nghiêm ngặt bộ checklist kỹ thuật tiêu chuẩn dưới đây trước khi tiến hành đặt hàng:

• Bước 1: Xác định chính xác bản chất hóa lý của lưu chất: Môi chất vận hành là nước sạch, nước thải, dầu khí, hơi nóng hay hóa chất ăn mòn để chọn đúng mác vật liệu thân van (Inox, gang, thép).

• Bước 2: Đo lường chính xác thông số áp suất đỉnh và nhiệt độ vận hành tối đa: Đảm bảo thông số PN và giới hạn chịu nhiệt của gioăng đệm (seat) lớn hơn ít nhất 20% so với điều kiện thực tế trong ống dẫn.

• Bước 3: Xác định tiêu chuẩn mặt bích đồng bộ của hệ thống: Kiểm tra kỹ bản vẽ kỹ thuật đường ống đang dùng hệ tiêu chuẩn nào (JIS 10K, BS PN16, ANSI Class 150) để lựa chọn thớt bích van ăn khớp tuyệt đối.

• Bước 4: Chọn phương thức điều khiển vận hành thích hợp: Lựa chọn tay gạt cho các đường ống nhỏ hẹp; chọn tay quay hộp số trợ lực cho size lớn; chỉ định bộ điều khiển điện/khí nén nếu cần tự động hóa tự động hóa từ xa.

• Bước 5: Tra cứu catalogue kỹ thuật và kiểm tra đầy đủ chứng chỉ chất lượng CO/CQ: Yêu cầu nhà phân phối cung cấp đầy đủ hồ sơ nguồn gốc xuất xứ của phôi kim loại, tránh mua các dòng van đúc kẽm tạp chất kém chất lượng trôi nổi trên thị trường.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Quy trình thi công lắp ráp cơ khí và bảo dưỡng định kỳ dòng van bi mặt bích đòi hỏi tính kỷ luật kỹ thuật rất cao từ người thợ:

1. Vệ sinh làm sạch lòng đường ống và bi van trước khi gá lắp: Sục rửa triệt để đường ống để thổi bay toàn bộ rỉ sét, cát sỏi, xỉ hàn. Các tạp chất rắn này nếu lọt vào lòng van sẽ làm trầy xước viên bi mài bóng và rách gioăng seat khi ta thực hiện thao tác gạt đóng/mở.

2. Siết bu-lông mặt bích đối xứng và tuân thủ đúng lực: Khi bắt bu-lông liên kết thớt bích, bắt buộc phải siết theo hình ngôi sao (siết đối xứng qua tâm) và tăng dần đều lực siết bằng cờ-lê lực. Tuyệt đối không siết quá mạnh lực tập trung vào một vị trí vì sẽ gây vênh thớt bích, làm rách gioăng cao su chèn bích và gây kẹt trục van.

3. Lắp đặt đúng chiều dòng chảy định hướng (nếu có): Mặc dù đa số van bi mặt bích là dòng đối xứng dòng chảy hai chiều, tuy nhiên một số dòng van bi cao cấp đệm Metal seat có mũi tên định hướng đúc nổi trên thân van. Hãy chú ý lắp đặt sao cho hướng lưu chất trùng khớp với hướng mũi tên.

4. Lên kế hoạch công tác bảo dưỡng định kỳ nghiêm túc: Định kỳ từ 3 – 6 tháng, kỹ thuật viên cần tiến hành bơm mỡ bôi trơn vào cổ trục van, kiểm tra độ siết của bu-lông mặt bích. Đồng thời, thực hiện thao tác đóng mở toàn phần từ 1 - 2 lần đối với các van ít khi vận hành để ngăn ngừa hiện tượng cặn bẩn bám dính gây kẹt cứng bi van theo thời gian.

Câu Hỏi Thường Gặp (FAQ)

Thiết bị ball valve flange type chuyên dùng cho những môi trường lưu chất nào phổ biến nhất?

Dòng van bi kết nối mặt bích này được thiết kế chuyên biệt để vận hành tối ưu trong các môi trường áp lực cao của ngành công nghiệp, phổ biến nhất là hệ thống cấp thoát nước sạch sinh hoạt, xử lý nước thải công nghiệp, đường ống truyền tải dầu khí, gas hóa lỏng, hóa chất ăn mòn và hệ thống hơi nóng công nghệ.

Dòng van bi mặt bích làm bằng vật liệu inox có khả năng kháng được hóa chất ăn mòn không?

Có, đây là một trong những ưu điểm vượt trội lớn nhất của dòng van bi mặt bích inox (đặc biệt là dòng đúc từ mác thép SUS 304 hoặc SUS 316). Sản phẩm có năng lực kháng lại hầu hết các phản ứng oxy hóa sinh học, axit loãng, kiềm mạnh và các dung môi hữu cơ, đảm bảo lòng van luôn nhẵn bóng và không bị ăn mòn rỗ bề mặt sau thời gian dài tiếp xúc.

Khi thi công lắp đặt hệ thống đường ống công nghiệp tại Việt Nam, tôi nên ưu tiên lựa chọn tiêu chuẩn mặt bích JIS hay ANSI?

Việc lựa chọn hoàn toàn phụ thuộc vào hệ tiêu chuẩn đường ống sẵn có tại công trình của bạn. Tại thị trường Việt Nam hiện nay, hệ tiêu chuẩn mặt bích JIS (Nhật Bản - như JIS 10K) và BS/DIN (Châu Âu) chiếm đến 80% thị phần do tính phổ biến của các thiết bị xuất xứ châu Á. Tiêu chuẩn ANSI (Mỹ) thường chỉ được chỉ định bắt buộc trong các dự án đặc thù đòi hỏi áp lực siêu cao của ngành dầu khí, nhiệt điện hoặc các nhà máy lọc dầu hóa chất.

Dòng ball valve flange type có thể ứng dụng an toàn cho hệ thống hơi nóng nhiệt độ cao được không?

Có thể sử dụng được, nhưng bạn bắt buộc phải lựa chọn chủng loại van bi chuyên dụng sở hữu vòng đệm làm kín bằng vật liệu nhựa chịu nhiệt chịu nhiệt cao như RPTFE hoặc đệm làm kín bằng kim loại (Metal seat) kết hợp thân thép đúc WCB hoặc inox. Tuyệt đối không sử dụng van bi mặt bích đệm cao su hoặc nhựa PTFE phổ thông vì nhiệt độ dòng hơi nóng sẽ nhanh chóng làm nóng chảy gioăng, gây mất áp lực khẩn cấp cho hệ thống.

Tần suất thực hiện công tác bảo trì, bảo dưỡng định kỳ cho van bi mặt bích công nghiệp là bao lâu một lần?

Để đảm bảo thiết bị luôn vận hành trơn tru ở trạng thái an toàn cao nhất, tần suất bảo trì định kỳ được khuyến nghị là từ 3 – 6 tháng một lần. Công tác bao gồm vệ sinh cặn bẩn bám quanh trục van, tra dầu mỡ bôi trơn cổ vô lăng/tay gạt, rà soát độ kín khít rò rỉ tại thớt bích và thực hiện thao tác đóng mở cưỡng bức để kiểm tra độ nhạy cơ học của bi van.

Tổng Kết Về Ball Valve Flange Type

Tóm lại, dòng thiết bị ball valve flange type đóng vai trò là mắt xích cơ khí chiến lược quyết định đến tính an toàn thủy lực và hiệu suất vận hành bền bỉ của mọi kiến trúc đường ống. Sở hữu các ưu điểm cốt lõi vô giá như độ kín cao, chịu áp lực tốt cùng sự đa dạng vật liệu và tiêu chuẩn kết nối toàn cầu, dòng van bi mặt bích này chính là giải pháp đầu tư thông minh giúp các doanh nghiệp tối ưu hóa chi phí vật tư dài hạn. Một quyết định chọn đúng tiêu chuẩn mặt bích và vật liệu để tăng tuổi thọ hệ thống sẽ giúp nhà máy của bạn loại bỏ hoàn toàn các rủi ro bục vỡ đường ống, tiết kiệm điện năng máy bơm và duy trì mạch sản xuất xuyên suốt không ngừng nghỉ.
