Valve 2inch: Giải Pháp Kiểm Soát Dòng Chảy Toàn Diện Cho Đường Ống DN50

Trong thiết kế hạ tầng kỹ thuật đường ống, việc lựa chọn kích thước van phù hợp với lưu lượng và công suất bơm là yếu tố quyết định đến sự ổn định của toàn bộ hệ thống. Một sai số nhỏ trong việc tính toán cỡ van có thể dẫn đến hiện tượng quá tải áp suất, sụt giảm lưu lượng dòng chảy hoặc gây hư hỏng nghiêm trọng cho các thiết bị chấp hành. Để tối ưu hóa hiệu suất vận hành trong các đường ống phân phối nhánh lớn hoặc trục cấp chính tầm trung, thiết bị cơ khí được ứng dụng phổ biến nhất chính là valve 2 inch – giải pháp kiểm soát dòng chảy linh hoạt, chịu tải cao và bền bỉ.

Valve 2inch Là Gì?

Đối với các kỹ sư cơ điện và nhà thầu vật tư, việc định danh chính xác kích thước thiết bị theo các hệ tiêu chuẩn quốc tế là bước nền tảng để triển khai thi công chính xác.

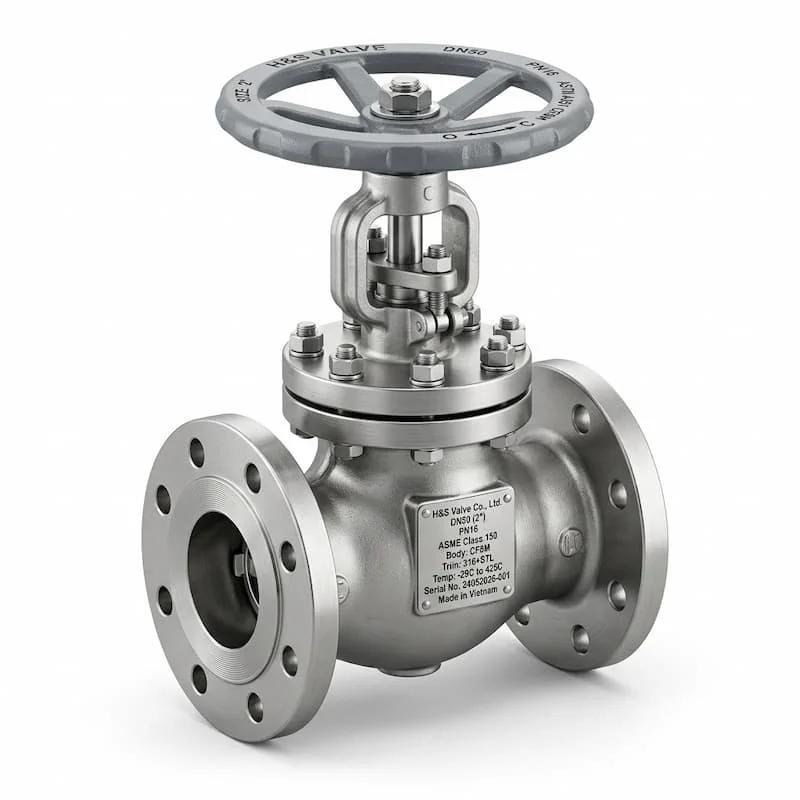

Valve 2 inch là gì? Đây là dòng van công nghiệp được thiết kế với kích thước đường kính danh nghĩa quy chuẩn là 2 inch (ký hiệu là 2"). Trong kỹ thuật đường ống, kích thước valve 2 inch được quy đổi tương đương với thông số valve DN50, phù hợp lắp đặt cho đường ống có đường kính ngoài là phi 60mm. Thiết bị gánh vác các chức năng cốt lõi bao gồm đóng/mở hoàn toàn hoặc điều tiết lưu chất biến thiên trong các môi trường vận hành đa dạng như nước, hơi nóng, khí nén và dầu.

Nhờ kích thước trung bình lý tưởng, dòng van này đóng vai trò là chốt chặn quan trọng tại các trạm bơm, trục phân phối tòa nhà và các dây chuyền sản xuất công nghiệp.

Nguyên Lý Hoạt Động Của Valve DN50

Cơ chế vận hành của dòng van kích thước DN50 không cố định mà thay đổi linh hoạt phụ thuộc vào cấu trúc hình học và ý đồ công nghệ của từng chủng loại van cụ thể.

• Cơ chế xoay (Rotary chuyển động): Ứng dụng tiêu biểu ở dòng van bi (ball valve) và van bướm (butterfly valve). Trục van truyền momen xoắn làm xoay đĩa van hoặc quả bi một góc từ 0 độ đến 90 độ để đóng ngắt dòng lưu chất một cách nhanh chóng.

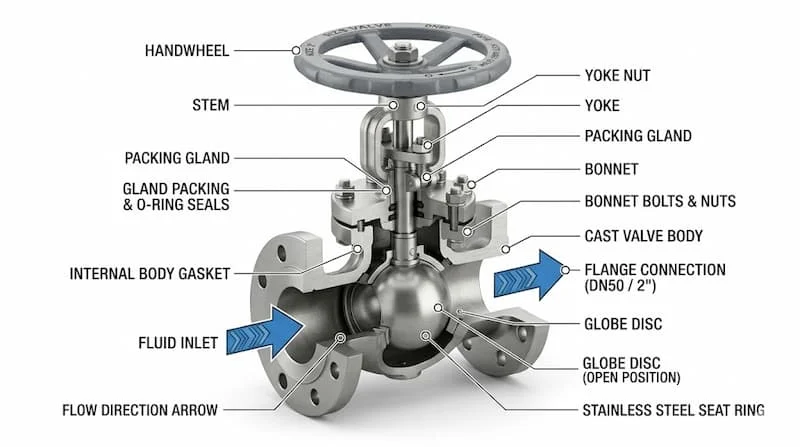

• Cơ chế nâng hạ (Linear tịnh tiến): Xuất hiện ở dòng van cửa (gate valve) và van cầu (globe valve). Ty van chuyển động tịnh tiến theo chiều thẳng đứng để nâng hoặc hạ đĩa van ra khỏi bệ đỡ, cho phép lưu chất đi qua hoặc chặn lại.

• Cơ chế đóng mở tuyến tính: Cánh van hoặc đĩa van được dịch chuyển theo từng góc độ mịn tương ứng với tín hiệu điều khiển để tinh chỉnh, tiết lưu lượng dòng chảy chính xác.

Tại sao mỗi loại valve lại phù hợp với các môi trường lưu chất khác nhau?

Sự khác biệt trong kết cấu động học tạo nên những ưu thế riêng cho từng loại van khi tiếp xúc với các môi trường. Van bi sở hữu lòng van thông thoáng và độ kín khít tuyệt đối, rất lý tưởng cho môi trường áp lực cao của khí nén hoặc dầu thủy lực. Van cửa với cơ chế nâng hạ đĩa van hoàn toàn ra khỏi lòng ống, giúp triệt tiêu hiện tượng sụt áp, cực kỳ thích hợp cho các trục cấp nước tổng lưu lượng lớn. Trong khi đó, van bướm có kết cấu mỏng nhẹ lại là giải pháp tối ưu chi phí cho các đường ống nước thải, nước giải nhiệt cần đóng mở nhanh nhưng áp suất không quá lớn.

Các Loại Valve 2 inch Phổ Biến Hiện Nay

Để tương thích với các kiến trúc cơ điện từ đơn giản đến hệ thống tự động hóa khép kín, thiết bị được phân chia thành các dòng công nghệ đặc thù:

Ball valve 2 inch

Sở hữu cấu trúc quả bi đục lỗ xuyên tâm mài bóng nhẵn, dòng van bi này có ưu điểm đóng mở nhanh chỉ bằng một thao tác gạt góc 90 độ và đạt độ kín cao nhờ vòng đệm gioăng PTFE ép chặt. Thiết bị chuyên dùng cho đường ống khí nén, hóa chất và dầu áp lực lớn.

Gate valve 2 inch

Hay còn gọi là van chặn, dòng van này thiết kế đĩa van nâng lên hoàn toàn khỏi lòng đường ống khi mở. Thiết bị chuyên dùng cho lưu lượng lớn như trục cấp nước sinh hoạt, hệ thống PCCC vì hoàn toàn không gây cản trở hay làm sụt giảm áp suất động của dòng chảy.

Butterfly valve 2 inch

Dòng van bướm này sở hữu vóc dáng gọn nhẹ, độ dày thân van mỏng giúp tiết kiệm tối đa không gian lắp đặt và có giá tốt nhất trong các dòng van kim loại cùng phân khúc. Đây là giải pháp phân phối nước sạch, nước thải vô cùng kinh tế.

Check valve 2 inch

Van một chiều DN50 hoạt động dựa trên áp lực tự thân của dòng lưu chất để tự động đóng mở, giữ nhiệm vụ chống chảy ngược. Thiết bị bảo vệ máy bơm và các hệ thống đo lường khỏi hiện tượng va đập thủy lực khi ngắt nguồn điện.

Solenoid valve 2 inch

Van điện từ cỡ lớn sử dụng lực hút nam tử điện từ cuộn coil để đóng mở màng van tức thì, chuyên phục vụ cho hệ thống điều khiển tự động từ xa trong các nhà máy, hệ thống tưới tiêu thông minh hoặc xả thải tự động.

Thông Số Kỹ Thuật Valve 2 inch Cần Biết

Việc đọc hiểu chính xác các thông số kỹ thuật định lượng là điều kiện bắt buộc để lựa chọn dòng valve DN50 tương thích hoàn hảo với thiết kế đường ống:

• Kích thước định danh: DN50 khoảng valve 2inch (Tương thích lắp đặt đồng bộ cho ống có đường kính ngoài phi 60mm).

• Áp lực làm việc tiêu chuẩn: Phổ biến ở các ngưỡng PN10 cho hệ thống nước dân dụng và PN25 trở lên cho các hệ thống thủy lực, khí nén áp lực cao.

• Nhiệt độ làm việc: Phụ thuộc hoàn toàn vào vật liệu thân và gioăng.

• Kiểu kết nối hình học: Kết nối dạng bắt ren (thường dùng cho van đồng/inox áp lực nhỏ), kết nối mặt bích bắt bu-lông (phổ biến nhất ở cỡ DN50), hoặc kết nối ngàm clamp vi sinh.

• Vật liệu đúc thân van: Thép không gỉ (inox 304/316), gang cầu/gang xám, đồng thau hoặc thép carbon chịu nhiệt.

Bảng thông số kỹ thuật chuẩn SEO của valve 2 inch:

So Sánh Valve 2inch Inox, Gang Và Đồng

Việc lựa chọn đúng chất liệu thân van giúp doanh nghiệp cân bằng giữa tuổi thọ vận hành vật tư và tối ưu hóa tổng mức đầu tư ban đầu:

Tại sao vật liệu inox được ứng dụng rộng rãi trong ngành thực phẩm và hóa chất?

Sở dĩ chất liệu inox (đặc biệt là SUS 304 và SUS 316) chiếm vị trí độc tôn trong các nhà máy sản xuất bia, sữa, nước giải khát và hóa chất là nhờ tính trơ hóa học tuyệt đối. Bề mặt inox được mài bóng vi sinh không chứa các lỗ kết tủa li ti, ngăn chặn hoàn toàn sự bám dính, trú ngụ của vi khuẩn và nấm mốc. Đồng thời, dưới tác động của các lưu chất có tính axit, kiềm mạnh hoặc các chất tẩy rửa đường ống CIP, inox không hề phát sinh phản ứng điện hóa, loại bỏ hoàn toàn nguy cơ phôi nhiễm kim loại nặng vào dòng lưu chất thực phẩm, bảo đảm tiêu chuẩn an toàn vệ sinh tối cao.

Valve 2inch Được Dùng Ở Đâu?

Sở hữu kích thước phân phối lý tưởng, dòng van DN50 này là mắt xích kỹ thuật không thể thiếu tại nhiều công trình hạ tầng thực tế:

• Hệ thống cấp thoát nước đô thị và tòa nhà: Lắp đặt làm van chặn tổng tại phòng kỹ thuật nước của các tầng chung cư, khách sạn hoặc đầu hút vòi xả của bể ngầm.

• Trạm máy bơm và hệ thống phòng cháy chữa cháy (PCCC): Kết nối tại đầu đẩy của máy bơm bù áp, máy bơm chữa cháy trục nhánh để cô lập thiết bị khi cần bảo dưỡng.

• Hệ thống điều hòa không khí trung tâm (HVAC): Điều phối dòng nước giải nhiệt (Cooling tower) hoặc vòi nước lạnh Chiller tuần hoàn trong tòa nhà.

• Mạng lưới hơi nóng và khí nén áp lực: Ứng dụng dòng van cầu inox 2" hoặc van bi thép tại các đường phân phối hơi nóng sấy, trục khí nén trung tâm nhà xưởng cơ khí.

• Nhà máy chế biến thực phẩm, dược phẩm: Vận hành điều tiết dòng nước tinh khiết, nước đảo trộn nguyên liệu lỏng thông qua hệ van màng hoặc van bi clamp vi sinh DN50.

Sai Lầm Thường Gặp Khi Chọn Valve 2inch

• Chọn sai mác vật liệu với tính chất lưu chất: Sử dụng van gang thông thường cho đường ống dẫn nước thải chứa hóa chất axit nhẹ hoặc đường hơi nóng quá nhiệt, dẫn đến hậu quả thân van bị mài mòn rỗ, bục gioăng và dùng sai môi trường lưu chất gây rò rỉ nghiêm trọng.

• Nhầm lẫn tai hại giữa kích thước danh định DN50 với đường kính ngoài phi 50mm: Đây là lỗi phổ biến nhất của người mua hàng. Valve DN50 (2 inch) quy chuẩn bắt buộc phải lắp cho ống phi 60mm. Việc nhầm DN50 với phi 50 (tương đương van DN40 - 1.1/2") sẽ dẫn đến việc thiết bị hoàn toàn không khớp nối được với đường ống sẵn có tại công trình.

• Không kiểm tra tiêu chuẩn kết nối mặt bích trước khi đặt hàng: Cố tình bắt lắp một chiếc van có tiêu chuẩn mặt bích JIS 10K của Nhật vào một đường ống có hàn sẵn bích tiêu chuẩn ANSI của Mỹ. Hậu quả là tâm lỗ bu-lông bị lệch hoàn toàn, không thể xỏ bu-lông cố định van, gây lãng phí chi phí vật tư và gián đoạn tiến độ thi công.

Checklist Chọn Mua Valve 2inch Phù Hợp

Để hệ thống cơ điện vận hành trơn tru, loại bỏ hoàn toàn các sự cố sụt áp hay rò rỉ lưu chất, quý khách hàng hãy áp dụng bộ checklist kỹ thuật chuyên sâu dưới đây:

• Bước 1: Xác định chính xác loại lưu chất và môi trường vận hành: Lưu chất là nước sạch, nước thải, hóa chất, hơi nóng hay khí nén để khoanh vùng dòng van phù hợp.

• Bước 2: Khảo sát biểu đồ nhiệt độ và áp suất đỉnh: Đảm bảo áp suất danh định (PN) và giới hạn chịu nhiệt của van luôn lớn hơn áp lực vận hành thực tế tối thiểu 20%.

• Bước 3: Chọn đúng kiểu kết nối hình học và tiêu chuẩn đồng bộ: Xác định chọn kết nối ren, clamp hay mặt bích (JIS, BS, ANSI, DIN) trùng khớp với bích hàn ống ống.

• Bước 4: Ưu tiên sàng lọc các thương hiệu sản xuất có uy tín: Lựa chọn sản phẩm từ các hãng van danh tiếng toàn cầu để được bảo đảm về chất lượng phôi kim loại đúc.

• Bước 5: Kiểm tra đầy đủ chứng chỉ chất lượng CO CQ: Yêu cầu nhà phân phối cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (Certificate of Origin) và chứng nhận chất lượng (Certificate of Quality) để phục vụ công tác nghiệm thu công trình.

Khuyến nghị: Mọi sai sót trong khâu bóc tách thông số kỹ thuật đều phải đánh đổi bằng chi phí sửa chữa đắt đỏ và rủi ro dừng vận hành dây chuyền sản xuất. Hãy liên hệ trực tiếp với đội ngũ chuyên gia tư vấn của chúng tôi để được hỗ trợ kiểm tra bản vẽ và nhận tư vấn model valve 2inch tối ưu nhất.

Hướng Dẫn Lắp Đặt Valve 2inch Đúng Kỹ Thuật

Quy trình thi công và bảo dưỡng định kỳ dòng van chặn DN50 đòi hỏi sự chuẩn xác cơ học nghiêm ngặt theo các bước sau:

1. Vệ sinh triệt để lòng đường ống trước khi gá lắp: Sục rửa sạch sẽ cát sỏi, mạt sắt, xỉ hàn bám dính trong lòng ống. Các tạp chất cứng này nếu không được làm sạch sẽ bị dòng chảy cuốn vào kẹt giữa đĩa van và bệ đỡ khi đóng van, gây trầy xước gioăng và làm mất hoàn toàn khả năng kín khít.

2. Lắp đặt định vị tuân thủ đúng chiều dòng chảy: Đối với các dòng van một chiều, van cầu hoặc van điện từ, bắt buộc phải lắp đặt theo đúng hướng mũi tên đúc nổi trên thân van. Lắp ngược chiều sẽ khiến van không thể đóng ngắt hoặc làm tê liệt toàn bộ mạch thủy lực.

3. Siết lực đối xứng và vừa đủ tầm: Khi siết bu-lông mặt bích, phải siết theo hình ngôi sao (đối xứng các góc) và tăng dần đều lực. Tuyệt đối không siết quá mạnh lực tập trung vào một phía, việc dùng lực quá cố sẽ làm vênh mặt bích, rách đệm gioăng cao su làm kín hoặc thậm chí làm nứt vỡ tai van gang.

4. Kiểm tra áp lực (Test áp) sau khi thi công hoàn thiện: Cho hệ thống chạy thử nghiệm ở áp suất đỉnh, dùng khăn khô hoặc dung dịch chuyên dụng rà soát quanh các mối nối kết nối, cổ trục van để đảm bảo tuyệt đối không có hiện tượng rỉ nước hay xì khí.

5. Thực hiện công tác bảo trì định kỳ: Mỗi 6 tháng, kỹ thuật viên cần tiến hành tra dầu mỡ bôi trơn vào trục ren ty van, kiểm tra độ đàn hồi của gioăng tết chèn, và thực hiện thao tác đóng mở toàn phần vài lần để tránh hiện tượng đóng cặn rỉ sét gây kẹt cứng vô lăng vận hành.

Câu Hỏi Thường Gặp (FAQ)

Thông số kích thước valve 2inch tương đương với tiêu chuẩn danh nghĩa DN bao nhiêu?

Trong quy chuẩn kỹ thuật hệ đo lường đường ống quốc tế, kích thước valve 2inch được định danh tương đương chính xác với thông số kích thước valve DN50.

Dòng valve 2inch thì được thiết kế quy chuẩn để lắp đặt cho ống đường kính phi bao nhiêu mm?

Dòng van cỡ 2 inch (DN50) được thiết kế đồng bộ để kết nối khớp khao với đường ống có thông số đường kính ngoài thực tế xấp xỉ là phi 60 mm (60.3 mm theo tiêu chuẩn ASME).

Tôi đang phân vân giữa việc chọn mua valve chất liệu inox hay chất liệu gang cho hệ thống nước sạch, nên chọn loại nào?

Nếu hệ thống lắp đặt trong nhà, phục vụ cho nước sạch sinh hoạt thông thường và ngân sách có giới hạn, van gang cầu sơn Epoxy nối bích là sự lựa chọn tối ưu và rất phổ biến trong công nghiệp. Tuy nhiên, nếu vị trí lắp đặt ở ngoài trời chịu nắng mưa liên tục, hoặc đường ống nước có xử lý hóa chất clo nồng độ cao, bạn nên ưu tiên chọn van chất liệu inox 304 để đảm bảo tuổi thọ vĩnh cửu, không lo bị hoen rỉ hay mục nát thân van.

Một chiếc valve 2inch thông thường có khả năng chịu đựng được áp lực nén tối đa là bao nhiêu?

Ngưỡng chịu áp phụ thuộc vào vật liệu đúc và tiêu chuẩn mặt bích của van. Dòng van gang DN50 thông thường chịu được áp lực chuẩn PN16 (16 bar). Đối với các phiên bản van bi inox mác cao hoặc van thép đúc chuyên dụng, ngưỡng chịu áp có thể đạt mức PN25, PN40 hoặc lên tới Class 300 (50 bar).

Mức giá phân phối của một bộ valve 2inch trên thị trường hiện nay dao động khoảng bao nhiêu?

Giá thành của van DN50 có biên độ dao động rất rộng tùy thuộc vào thương hiệu (Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc) và chủng loại công nghệ. Các dòng van bướm gang 2" thông thường có giá khá rẻ, chỉ từ vài trăm nghìn đồng. Trong khi đó, các dòng van cửa gang mặt bích, van bi inox 304 hoặc van điện từ tự động kích thước 2" chính hãng có giá dao động từ hơn 1 triệu đến vài triệu đồng một sản phẩm.

Chọn Đúng Valve Giúp Hệ Thống Vận Hành Ổn Định Và Bền Hơn

Tóm lại, việc thấu hiểu tường tận các đặc tính công nghệ, cấu trúc chuyển động và hệ thống thông số cơ lý của dòng valve 2inch chính là chìa khóa vàng giúp các kỹ sư tối ưu hóa hiệu suất vận hành cho mạng lưới lưu chất. Một quyết định đầu tư thông minh vào thiết bị van chặn chuẩn kỹ thuật, kết hợp với quy trình lắp đặt bài bản sẽ giúp doanh nghiệp triệt tiêu hoàn toàn các nguy cơ rò rỉ áp lực, tiết kiệm chi phí điện năng máy bơm và bảo vệ an toàn tuyệt đối cho toàn bộ công trình hạ tầng.
