Van Bướm Kèm Công Tắc Giám Sát DN100: Giải Pháp Giám Sát Nguồn Nước Chữa Cháy Toàn Diện

Trong thiết kế hạ tầng phòng cháy chữa cháy (PCCC) cho các công trình hiện đại, việc bảo đảm nguồn nước luôn sẵn sàng tại các đầu phun Sprinkler là yếu tố quyết định đến sự an nguy của toàn bộ tòa nhà. Thực tế cho thấy, nhiều thảm họa hỏa hoạn trở nên nghiêm trọng chỉ vì một sơ suất vô cùng hy hữu: van chặn nước trên trục chính vô tình bị đóng lại do quá trình bảo trì trước đó nhưng không ai mở ra. Để loại bỏ hoàn toàn rủi ro mang tính con người này, thiết bị van bướm kèm công tắc giám sát DN100 đã được nghiên cứu và đưa vào như một tiêu chuẩn kỹ thuật bắt buộc. Đây không chỉ là một chiếc van cơ khí thông thường mà là một mắt xích thông minh, liên tục truyền tải dữ liệu an toàn về trung tâm điều khiển chỉ huy.

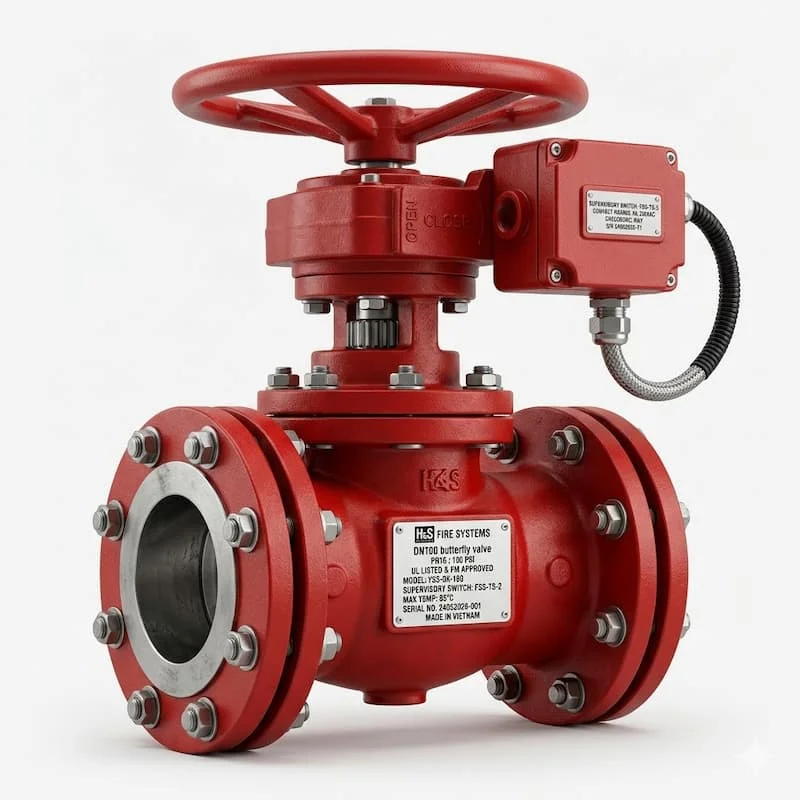

Van Bướm Kèm Công Tắc Giám Sát DN100 Là Gì?

Đối với các kỹ sư cơ điện và đơn vị thẩm duyệt phòng cháy, dòng thiết bị này (thường gọi tắt là van bướm tín hiệu) là một giải pháp quản lý lưu chất công nghệ cao.

Van bướm kèm công tắc giám sát DN100 là dòng van bướm công nghiệp có kích thước đường kính danh định là DN100, được tích hợp thêm một cụm công tắc giám sát hành trình (supervisory switch) chuyên dụng cho hệ thống PCCC. Thiết bị đồng thời đảm nhận ba chức năng cốt lõi: đóng/mở dòng nước cấp hỏa tốc, giám sát trạng thái van (đang mở hoàn toàn hay bị đóng một phần) và truyền tín hiệu về trung tâm báo cháy theo thời gian thực. Cấu tạo cơ học của van bao gồm các bộ phận nền tảng: thân van, đĩa van, trục van, tay quay/hộp số trợ lực và bộ phận công tắc giám sát đặt gọn gàng phía trên hộp số điều khiển.

Định danh kích thước DN100 và vai trò của Supervisory Switch trong hệ PCCC

Về mặt thông số hình học, kích thước DN100 tương đương với đường kính danh định của đường ống là 4 inch, cụ thể là tương thích hoàn hảo với các đường ống thép PCCC có đường kính ngoài xấp xỉ 114mm. Đây là cỡ ống xương sống cực kỳ phổ biến cho các nhánh trục phân phối nước tầng hoặc trục cấp cho cụm sprinkler.

Hệ thống PCCC bắt buộc phải tích hợp cụm supervisory switch là bởi vì các quy chuẩn an toàn quốc gia yêu cầu mọi vị trí van chặn trên đường cung cấp nước chữa cháy không được phép tự ý đóng lại mà không có sự kiểm soát. Công tắc giám sát đóng vai trò như một "tai mắt" công nghệ, lập tức phát lệnh cảnh báo về tủ trung tâm nếu có bất kỳ sự can thiệp trái phép nào làm thay đổi trạng thái hoạt động bình thường của van, triệt tiêu nguy cơ hệ thống bị mất nước khi hỏa hoạn xảy ra.

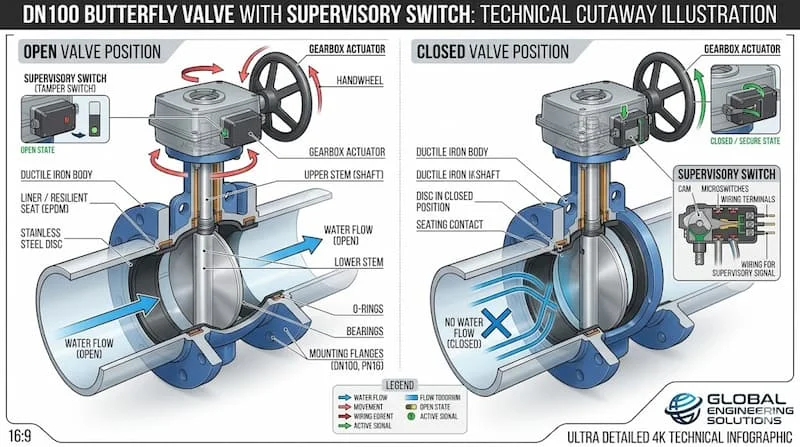

Nguyên Lý Hoạt Động Của Van Tín Hiệu DN100

Cơ chế điều khiển và truyền tải dữ liệu của dòng van này là sự kết hợp nhuần nhuyễn giữa chuyển động cơ khí động học và mạch tín hiệu điện tử.

• Cơ chế đóng mở đĩa van: Khi người vận hành xoay vô lăng của tay quay/hộp số, trục van sẽ truyền momen xoắn làm xoay đĩa van một góc từ 0 độ đến 90 độ bên trong lòng ống để chặn hoặc mở dòng nước.

• Hoạt động của công tắc giám sát: Bên trong hộp số của van được bố trí một trục cam phụ liên kết trực tiếp với trục chính của đĩa van. Khi van dịch chuyển ra khỏi vị trí mở hoàn toàn (dù chỉ mới đóng lại từ 10 - 15%), trục cam này sẽ lập tức tác động cơ học làm thay đổi tiếp điểm của các công tắc hành trình bên trong.

• Truyền tải dữ liệu: Trạng thái đóng/mở (ON/OFF) của tiếp điểm điện này sẽ lập tức gửi một tín hiệu dạng lưỡng cực về tủ điều khiển báo cháy trung tâm của tòa nhà.

• Phát hiện sự cố khẩn cấp: Từ phòng trung tâm báo cháy, hệ thống sẽ phát tín hiệu âm thanh cảnh báo hoặc hiển thị tọa độ chính xác của chiếc van bướm tín hiệu DN100 đang bị đóng, giúp đội ngũ kỹ thuật phát hiện và xử lý sự cố ngắt nước ngay lập tức.

Vì sao van tín hiệu giúp tăng độ an toàn PCCC và hệ thống Sprinkler?

Trong mạng lưới đầu phun Sprinkler tự động, các đầu phun luôn ở trạng thái chờ và nhạy cảm với nhiệt độ. Khi có đám cháy, các hạt thủy ngân vỡ ra, nước áp lực cao phải lập tức phun ra để dập tắt đám cháy ngay từ những giây đầu tiên. Nếu van chặn tổng bị đóng, hệ thống Sprinkler hoàn toàn vô dụng.

Việc ứng dụng van bướm kèm công tắc giám sát DN100 loại bỏ hoàn toàn lỗ hổng an toàn này. Thiết bị biến một chiếc van cơ khí thụ động thành một thiết bị an ninh tự động hóa cao, bảo đảm dòng nước luôn thường trực ở áp suất thiết kế, tối ưu hóa khả năng phản ứng tự động của toàn bộ hạ tầng phòng độc và chữa cháy.

Phân Loại Van Bướm Kèm Công Tắc Giám Sát DN100

Để đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt và kiến trúc đường ống khác nhau, sản phẩm được chia thành các phân khúc chuyên sâu:

1. Phân loại theo kiểu kết nối hình học

• Kiểu Wafer (Kẹp bích): Đây là thiết kế phổ biến nhất nhờ độ nhỏ gọn, trọng lượng nhẹ và tối ưu chi phí. Van được kẹp chặt ở giữa hai mặt bích đường ống bằng hệ thống bu-lông dài xuyên suốt, phù hợp cho hầu hết các không gian tủ kỹ thuật hẹp.

• Kiểu Lug (Tai bích): Thân van có các tai xỏ bu-lông có ren định vị quanh chu vi. Thiết kế này cho phép người thợ tháo rời đường ống ở một phía hạ nguồn mà hệ thống phía thượng nguồn vẫn giữ được áp lực nước thường trực.

• Kiểu Flange (Mặt bích đúc liền): Hai đầu thân van được đúc sẵn hai thớt bích kiên cố, mang lại khả năng chịu rung lắc cơ học và chống rò rỉ áp lực tĩnh xuất sắc, thường chỉ định cho các vị trí chịu tải trọng cao.

2. Phân loại theo vật liệu chế tạo

• Vật liệu Gang cầu (Ductile Iron): Đây là vật liệu tiêu chuẩn quốc tế cho hệ thống PCCC. Gang cầu có độ bền kéo vượt trội, không bị giòn vỡ dưới tác động của hiện tượng búa nước mạnh, giá thành rất hợp lý.

• Vật liệu Gang xám: Thường dùng cho các hệ thống giá rẻ, khả năng chịu áp động và tải va đập kém hơn gang cầu.

• Vật liệu Inox (SUS304): Thường ứng dụng trong các nhà máy hóa chất, môi trường nước biển hoặc môi trường có tính ăn mòn cao, độ bền vĩnh cửu nhưng chi phí đầu tư lớn.

3. Phân loại theo tiêu chuẩn kiểm định quốc tế

• Tiêu chuẩn UL/FM: Tiêu chuẩn đỉnh cao của Mỹ (Underwriters Laboratories / Factory Mutual). Các van đạt chuẩn này bắt buộc phải vượt qua các bài kiểm tra áp suất phá hủy khắt khe gấp 4 lần áp suất định mức, là tấm vé thông hành bắt buộc cho các công trình cao ốc phân khúc cao cấp hoặc nhà xưởng của các tập đoàn đa quốc gia.

• Tiêu chuẩn BS / ANSI / JIS: Các hệ tiêu chuẩn quy định về kích thước cơ học mặt bích và áp lực làm việc phổ biến của Anh, Mỹ, Nhật Bản, phục vụ đa dạng các gói thầu MEP hiện nay.

Thông Số Kỹ Thuật Quan Trọng Của Van DN100

Việc rà soát và đối chiếu các thông số định lượng dưới đây trên catalogue là bắt buộc để bảo đảm tính tương thích kỹ thuật khi tích hợp vào hệ thống:

• Kích thước định danh: DN100 / 4 Inch / Phi 114mm.

• Áp suất làm việc tiêu chuẩn: PN16.

• Dải nhiệt độ vận hành: Từ 0 độ C đến 80 độ C (Chuyên dụng cho môi trường nước chữa cháy tĩnh).

• Điện áp nguồn công tắc giám sát: Thường là DC 24V (Tiêu chuẩn nguồn dòng cho hệ thống báo cháy tủ trung tâm) hoặc AC 110/220V tùy chọn.

• Vật liệu vòng đệm làm kín: Cao su EPDM cao cấp sở hữu độ đàn hồi cao, chống co ngót vĩnh viễn và kháng mài mòn cơ học tốt.

• Kiểu kết nối bích: Đa tiêu chuẩn tự lựa Wafer, tương thích bích BS4504, JIS10K, ANSI Class 150.

Tầm quan trọng của chuẩn UL/FM và lỗi sai điện áp tín hiệu:

Một chiếc van đạt chứng nhận UL/FM là lời cam kết rằng thiết bị sẽ hoạt động hoàn hảo ngay cả sau 5 năm hoặc 10 năm ở trạng thái tĩnh không dịch chuyển – điều rất hay gặp ở hệ thống PCCC. Nếu sử dụng van không đạt chuẩn, lớp gioăng cao su EPDM có thể bị bám dính, mục nát làm kẹt đĩa van hoặc hệ thống công tắc tín hiệu bị oxy hóa rỉ sét dẫn đến báo sai dữ liệu.

Bên cạnh đó, việc chọn đúng nguồn điện áp cho cụm công tắc giám sát là bài toán kỹ thuật cốt lõi. Nếu tủ điều khiển trung tâm sử dụng dòng điện tín hiệu DC 24V an toàn nhưng kỹ sư lại mua nhầm van có tiếp điểm công tắc thiết kế thuần cho điện AC 220V, tín hiệu dòng rò yếu sẽ không đủ kích hoạt rơ-le trung tâm, gây ra hiện tượng mất kết nối tín hiệu hoặc báo lỗi giả liên tục trên bo mạch báo cháy.

So Sánh Van Bướm Tín Hiệu DN100 Với Van Cổng Tín Hiệu

Cả hai dòng van này đều có khả năng truyền tín hiệu giám sát về trung tâm chỉ huy, nhưng cấu trúc hình học mang lại những đặc tính vận hành hoàn toàn khác biệt:

Insight kỹ thuật: Khi nào nên chọn van bướm tín hiệu thay vì van cổng?

Hãy ưu tiên lựa chọn van bướm kèm công tắc giám sát DN100 cho các vị trí lắp đặt trên cao, các cụm van nhánh phân phối nước tầng hoặc lắp đặt bên trong các hộp kỹ thuật (hộp gen), tủ PCCC nhỏ hẹp nơi không gian không cho phép ty van cổng trồi lên hạ xuống. Van bướm tín hiệu mang lại giải pháp thi công nhanh, giảm tải trọng cho hệ thống giá treo và tối ưu hóa tối đa chi phí mua sắm vật tư.

Ngược lại, bạn chỉ nên cân nhắc dùng van cổng tín hiệu tại các vị trí phòng bơm tổng hoặc trục xả đáy chính dưới mặt đất, nơi yêu cầu lòng ống phải thông suốt hoàn toàn để hút nước từ bể chứa mà không sợ đĩa van nằm giữa dòng gây cản trở thủy lực hoặc tích tụ cặn rác.

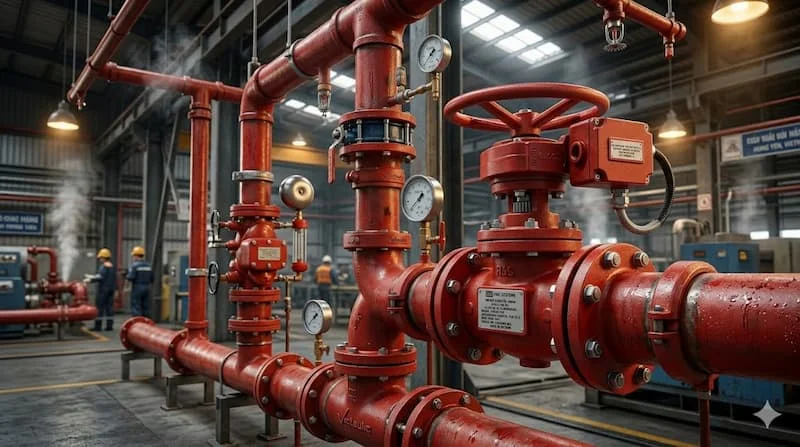

Ứng Dụng Van Bướm Công Tắc Giám Sát DN100 Trong PCCC

Nhờ khả năng kiểm soát an toàn tuyệt đối và tính linh hoạt trong kết nối, dòng van này xuất hiện dày đặc tại các bản vẽ thiết kế hạ tầng trọng điểm:

• Hệ thống đầu phun tự động Sprinkler: Van đặt ngay đầu các trục nhánh dẫn nước vào từng vùng, từng tầng của tòa nhà để cô lập sửa chữa khi đầu phun vỡ nhưng luôn bảo đảm van mở thường trực.

• Hệ thống màng ngăn cháy Drencher: Kiểm soát nguồn cấp nước cho các vòi phun sương ngăn cháy khẩn cấp tại các vách ngăn không gian rộng.

• Trung tâm thương mại và tòa nhà cao tầng: Lắp đặt tại các hộp kỹ thuật hành lang để giám sát hệ thống đường ống cấp nước chữa cháy trục đứng.

• Nhà xưởng sản xuất, kho tàng bến bãi: Giám sát các cụm van chia vùng bảo vệ, ngăn ngừa tình trạng công nhân tự ý khóa van nước để tránh rò rỉ làm ướt hàng hóa.

Tính bắt buộc theo các quy chuẩn, tiêu chuẩn PCCC hiện hành:

Theo các bộ tiêu chuẩn thiết kế PCCC hiện đại (như TCVN 7336 hay tiêu chuẩn NFPA 13 của Mỹ), tất cả các van chặn kiểm soát nguồn nước cấp cho hệ thống chữa cháy tự động bắt buộc phải được giám sát trạng thái hoạt động một cách tự động. Việc sử dụng xích khóa cơ học thông thường không còn đủ điều kiện để nghiệm thu đối với các công trình công cộng tầm cỡ. Do đó, lắp đặt ứng dụng van tín hiệu DN100 là giải pháp pháp lý tối thượng giúp công trình nhanh chóng vượt qua các đợt kiểm tra nghiệm thu khắt khe của cơ quan quản lý PCCC.

Sai Lầm Thường Gặp Khi Lựa Chọn Van Tín Hiệu DN100

• Chọn van không sở hữu chứng chỉ UL/FM cho dự án cao cấp: Mua các dòng van giá rẻ không có chứng nhận quốc tế để lắp cho các công trình yêu cầu tiêu chuẩn Mỹ hoặc châu Âu, dẫn đến hậu quả công trình bị từ chối nghiệm thu, bắt buộc phải cắt ống tháo dỡ thay mới toàn bộ.

• Chọn mua sai kiểu kết nối hình học mặt bích: Không đối chiếu kỹ tiêu chuẩn bích của hệ thống đường ống sẵn có tại công trình (như bích hàn tiêu chuẩn JIS 10K nhưng lại mua van bướm bạt bích tiêu chuẩn ANSI), khiến các tâm lỗ bu-lông lệch nhau hoàn toàn, không thể gá lắp kiên cố.

• Hoàn toàn bỏ qua bước kiểm tra điện áp nguồn của công tắc: Mua nhầm cụm công tắc hành trình dùng điện áp AC 220V để đấu nối vào mạng điều khiển DC 24V của tủ trung tâm báo cháy, làm hệ thống hoàn toàn tê liệt mạch tín hiệu.

• Dùng sai môi trường lưu chất kỹ thuật: Lắp đặt van bướm tín hiệu có gioăng cao su NBR thông thường cho hệ thống đường ống dẫn hóa chất đặc hoặc dòng lưu chất có nhiệt độ cao, khiến gioăng đệm bị mủn nát nhanh chóng, gây rò rỉ liên tục.

• Thi công lắp đặt sai chiều dòng chảy định hướng: Không quan sát mũi tên đúc trên thân van, lắp ngược chiều khiến áp lực nước ép ngược vào đĩa van làm hỏng cơ cấu truyền động hộp số.

Hướng Dẫn Chọn Van Bướm Kèm Công Tắc Giám Sát DN100 Phù Hợp

Để bảo đảm mạch thủy lực và mạch tín hiệu luôn phối hợp nhịp nhàng, quý khách hàng hãy áp dụng nghiêm ngặt bộ checklist kiểm tra chuyên sâu dưới đây trước khi đặt hàng:

• Bước 1: Xác định chính xác tiêu chuẩn phê duyệt của dự án PCCC: Công trình yêu cầu van có chứng chỉ quốc tế UL/FM hay chỉ cần các dòng van tiêu chuẩn công nghiệp thông thường có giấy kiểm định trong nước.

• Bước 2: Chọn đúng kiểu kết nối hình học đồng bộ: Xác định hệ mặt bích hàn trên đường ống đang dùng là tiêu chuẩn BS PN16, JIS 10K hay ANSI Class 150 để chọn đúng mã van bướm kiểu Wafer hoặc kiểu Flange tương thích.

• Bước 3: Khảo sát thông số áp suất vận hành thực tế của trạm bơm: Đảm bảo áp suất định mức của van (PN16) lớn hơn áp lực đỉnh của bơm chữa cháy tối thiểu 20% để tạo biên độ an toàn cơ học.

• Bước 4: Kiểm tra kỹ thông số điện áp của hệ thống tín hiệu giám sát: Xác nhận thông số của hộp công tắc hành trình là dòng DC 24V để bảo đảm sự đồng bộ hoàn hảo với tủ trung tâm báo cháy.

• Bước 5: Lọc chọn các nhà phân phối và thương hiệu có uy tín lâu năm: Yêu cầu cung cấp đầy đủ hồ sơ nguồn gốc xuất xứ CO/CQ, bản vẽ kỹ thuật chi tiết của thiết bị trước khi ký kết hợp đồng vật tư.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Quy trình thi công gá lắp cơ khí và bảo dưỡng định kỳ dòng van bướm kèm công tắc giám sát đòi hỏi tính kỷ luật và độ chính xác rất cao từ người thợ điện-nước:

1. Vệ sinh sục rửa lòng ống triệt để trước khi lắp: Thổi sạch toàn bộ rỉ sét, cát sỏi, mạt sắt, xỉ hàn bám trong lòng ống thép. Các tạp chất rắn này nếu lọt vào lòng van sẽ làm trầy xước lớp gioăng EPDM bọc thân van khi thực hiện thao tác gạt đóng/mở, gây rò rỉ nước ngầm.

2. Lắp đặt đúng hướng mũi tên và chiều thẳng đứng: Gá van sao cho chiều dòng nước trùng khít với hướng mũi tên đúc nổi trên thân, ưu tiên lắp trục van theo phương thẳng đứng, cụm hộp số và công tắc tín hiệu hướng lên trên để tránh bị đọng nước.

3. Thực hiện siết bu-lông đối xứng qua tâm và đều lực: Siết đều các ốc theo hình ngôi sao để thớt bích van ép phẳng đồng đều vào thớt bích ống. Tuyệt đối không siết quá mạnh lực tập trung một góc vì sẽ gây hiện tượng vênh vặn thân van, bóp nghẹt đĩa bướm và làm kẹt cơ cấu chuyển động cơ học.

4. Bảo vệ tuyệt đối cụm công tắc giám sát khỏi môi trường ẩm ướt: Đảm bảo nắp đậy của hộp công tắc điện luôn được siết chặt gioăng chống nước. Khi luồn dây tín hiệu từ tủ trung tâm vào bẫy dây của van, bắt buộc phải quấn băng keo cách điện và sử dụng ống luồn ruột gà bọc kín, không để công tắc bị ẩm gây chập mạch, hư hỏng bo mạch báo cháy.

5. Xây dựng quy trình test và bảo dưỡng định kỳ nghiêm túc: Định kỳ từ 3 – 6 tháng, kỹ thuật viên cần đến tận vị trí van, quay vô lăng đóng thử van để kiểm tra xem tủ trung tâm báo cháy có nhận được tín hiệu cảnh báo hay không. Đồng thời, tiến hành tra mỡ bôi trơn vào trục ren hộp số, lau chùi sạch sẽ bề mặt thiết bị để bảo đảm trạng thái sẵn sàng chiến đấu cao nhất.

Câu Hỏi Thường Gặp (FAQ)

Thiết bị van bướm kèm công tắc giám sát DN100 chuyên dùng cho hệ thống nào?

Dòng van bướm tín hiệu kích cỡ DN100 này được nghiên cứu và thiết kế chuyên biệt để lắp đặt trên các trục đường ống phân phối nước cấp tầng hoặc các nhánh trục chính dẫn nước vào cụm đầu phun Sprinkler tự động của các hệ thống PCCC công nghiệp và dân dụng.

Kích thước danh định DN100 của van bướm tín hiệu tương đương bao nhiêu inch?

Kích thước danh định DN100 tương đương với thông số đường kính hệ Inch là 4 Inch. Thiết bị này được thiết kế để kết nối ăn khớp hoàn hảo với các dòng ống thép công nghiệp có đường kính ngoài tiêu chuẩn xấp xỉ là 114.3mm.

Việc sử dụng van bướm công tắc giám sát trong hệ PCCC có bắt buộc phải đạt tiêu chuẩn UL/FM không?

Việc có bắt buộc đạt chuẩn UL/FM hay không hoàn toàn phụ thuộc vào quy mô, tính chất phân khúc và yêu cầu khắt khe từ phía chủ đầu tư hoặc đơn vị bảo hiểm của công trình. Đối với các dự án chung cư cao cấp, trung tâm thương mại lớn hoặc nhà xưởng có vốn đầu tư nước ngoài, chứng chỉ UL/FM là chỉ định bắt buộc. Đối với các công trình tầm trung dân dụng, hệ thống chỉ cần sử dụng các dòng van đạt tiêu chuẩn chất lượng công nghiệp phổ thông (như BS, JIS) và có đầy đủ tem kẹp chì kiểm định của cơ quan chức năng PCCC nội địa.

Cơ chế hoạt động của bộ phận công tắc giám sát (Supervisory Switch) diễn ra như thế nào?

Cụm công tắc giám sát vận hành dựa trên nguyên lý tiếp điểm cơ-điện. Bên trong hộp số điều khiển của van bi/van bướm có tích hợp các công tắc hành trình siêu nhạy liên kết với trục van. Khi van ở trạng thái mở hoàn toàn 100%, tiếp điểm điện giữ mạch ổn định. Ngay khi có người quay vô lăng làm đĩa van đóng lại từ 10 - 15%, trục cam sẽ tác động làm đảo trạng thái tiếp điểm, lập tức phát lệnh truyền một dòng tín hiệu điện về tủ trung tâm báo cháy để cảnh báo sự cố ngắt nước.

Tần suất thực hiện công tác kiểm tra định kỳ cho hệ thống van tín hiệu PCCC là bao lâu?

Theo các quy định nghiêm ngặt về bảo dưỡng hạ tầng an toàn PCCC, hệ thống van tín hiệu cần được kỹ thuật viên tòa nhà tiến hành kiểm tra chức năng đóng/mở và test thử mạch truyền tín hiệu định kỳ từ 3 – 6 tháng một lần nhằm bảo đảm thiết bị luôn hoạt động nhạy bén, không bị kẹt cơ học hay chập mạch điện tử.

Bảo Vệ Hạ Tầng PCCC Trường Tồn Với Giải Pháp Van Tín Hiệu Đạt Chuẩn

Tóm lại, thiết bị van bướm kèm công tắc giám sát DN100 đóng vai trò là lá chắn công nghệ chiến lược bảo đảm tính thường trực an toàn cho toàn bộ nguồn nước chữa cháy của công trình. Việc đầu tư nghiêm túc vào các dòng van bướm tín hiệu chất lượng cao, có đầy đủ chứng chỉ kiểm định kỹ thuật khắt khe chính là chìa khóa vàng giúp các nhà thầu cơ điện tối ưu hóa quy trình nghiệm thu dự án, đồng thời loại bỏ hoàn toàn các rủi ro thảm họa do mất nước cục bộ. Một quyết định lựa chọn vật tư chuẩn xác, thi công siết bu-lông đúng lực và bảo dưỡng mạch điện công tắc đúng cách sẽ mang lại sự bình an tuyệt đối cho công trình của bạn suốt hàng thập kỷ vận hành.
