Van Xả Áp An Toàn: Chìa Khóa Bảo Vệ Hệ Thống Áp Lực Công Nghiệp

Trong kỷ nguyên tự động hóa sản xuất hiện đại, các hệ thống áp lực cao như nồi hơi, máy nén khí, bồn chứa hay đường ống dẫn lưu chất luôn tiềm ẩn những rủi ro cực kỳ lớn. Chỉ cần một sự cố kẹt van điều khiển, lỗi cảm biến hoặc hiện tượng quá nhiệt đột ngột, áp suất nội tại có thể tăng phi mã theo cấp số nhân trong vài giây, đe dọa trực tiếp đến tính mạng con người và phá hủy toàn bộ cơ sở hạ tầng. Để ngăn chặn thảm họa đó, việc trang bị một hệ thống van xả áp an toàn chất lượng cao không chỉ là giải pháp kỹ thuật bắt buộc mà còn là tấm lá chắn sinh tử, đảm bảo an toàn tuyệt đối cho mọi dây chuyền vận hành công nghiệp.

Van Xả Áp An Toàn Là Gì?

Đối với các kỹ sư cơ điện và chuyên gia vận hành nhà máy, thiết bị này được ví như "cầu chì áp lực" tối thượng của toàn bộ hệ thống đường ống.

Van xả áp an toàn (tên tiếng Anh là Safety Relief Valve hoặc Pressure Safety Valve) là thiết bị cơ khí tự động có nhiệm vụ xả bớt lưu chất ra ngoài khi áp suất bên trong hệ thống vượt quá ngưỡng cài đặt định sẵn. Thiết bị này đóng vai trò sống còn trong việc bảo vệ đường ống, bảo vệ bồn chứa và bảo vệ nồi hơi khỏi các sự cố cháy nổ do hiện tượng quá áp gây ra.

Sự hiện diện của dòng van này giúp duy trì trạng thái áp suất tĩnh ổn định, loại bỏ hoàn toàn các rủi ro hư hỏng cơ học không đáng có cho các thiết bị phụ trợ đắt tiền nằm phía sau.

Nguyên Lý Hoạt Động Của Van Xả Áp An Toàn

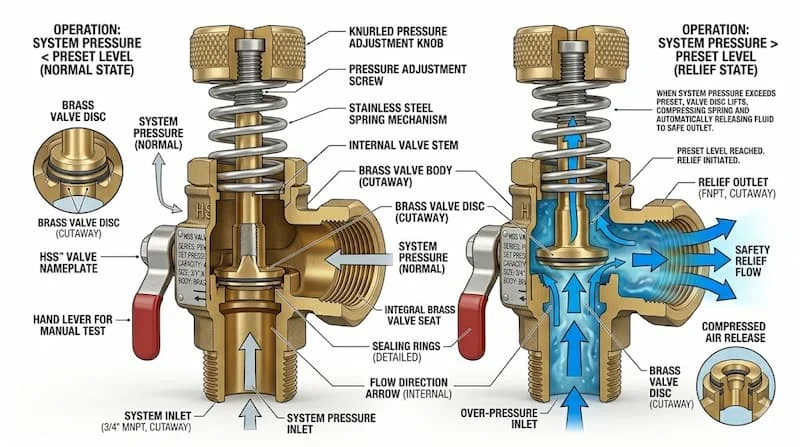

Cơ chế vận hành của dòng van này hoàn toàn dựa trên sự cân bằng lực thủy động học, diễn ra tự động mà không cần bất kỳ nguồn năng lượng điện hay khí điều khiển bên ngoài nào tác động.

• Cơ chế lò xo nén: Ở điều kiện vận hành bình thường, lực nén của lò xo đẩy đĩa van hướng xuống, ép chặt vào bệ đỡ để giữ lòng van luôn ở trạng thái đóng kín hoàn toàn.

• Khi áp suất vượt ngưỡng: Khi áp lực của dòng lưu chất tăng cao và tạo ra một lực đẩy hướng lên lớn hơn lực nén của lò xo, đĩa van sẽ bị đẩy nâng lên, giải phóng không gian lòng ống.

• Xả lưu chất: Ngay khi đĩa van mở, lượng lưu chất dư thừa (nước, hơi nóng, khí nén) sẽ lập tức được xả ra ngoài thông qua cửa xả để hạ áp tốc hành.

• Tự đóng lại: Khi áp suất hệ thống hạ xuống dưới mức nguy hiểm và trở về trạng thái ổn định, lực lò xo lại chiếm ưu thế, tự động đẩy đĩa van đi xuống và đóng chặt cửa xả.

Áp suất hệ thống > Lực lò xo ➔ Đĩa van nâng lên ➔ Xả lưu chất thừa ➔ Áp suất giảm ➔ Lực lò xo đẩy đĩa van đóng lại

Vì sao phải cài đặt đúng áp suất xả và tại sao van phản ứng tự động?

Việc cài đặt chính xác áp suất xả là bài toán kỹ thuật cốt lõi. Nếu cài đặt quá thấp, van sẽ liên tục xả bỏ lưu chất khi hệ thống vừa chạm ngưỡng vận hành thông thường, gây lãng phí năng lượng nghiêm trọng. Ngược lại, nếu cài đặt áp suất quá cao, van sẽ không thể kích hoạt kịp thời khi xảy ra sự cố, khiến đường ống bị bục nỡ trước khi van mở. Thiết bị có khả năng phản ứng tự động hoàn toàn nhờ cơ chế cơ học thuần túy: lực đẩy của môi chất tỷ lệ thuận với áp suất nội tại, biến chính nguồn áp lực dư thừa thành động lực mở van, triệt tiêu mọi độ trễ của tín hiệu điện từ.

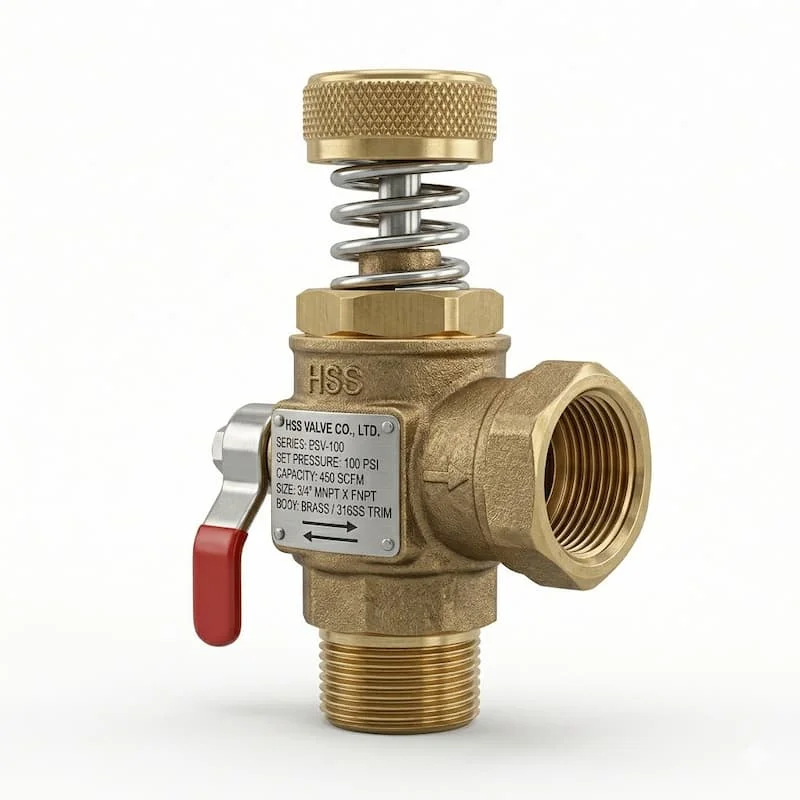

Cấu Tạo Chi Tiết Van Xả Áp An Toàn

Một bộ van xả áp an toàn tiêu chuẩn được gia công cơ khí chính xác với 5 bộ phận nền tảng:

• Thân van: Khối kim loại dày dặn chịu lực cao, tích hợp cổng vào kết nối hệ thống và cổng xả lưu chất ra ngoài.

• Đĩa van: Chi tiết cơ học trực tiếp chốt chặn dòng chảy, được mài bóng bề mặt để đảm bảo độ khít tuyệt đối.

• Lò xo: Trái tim năng lượng của van, tạo ra lực nén không đổi để giữ đĩa van luôn đóng ở áp suất định mức.

• Tay chỉnh áp (hoặc nắp chụp): Cơ cấu trục ren cơ học cho phép kỹ thuật viên siết chặt hoặc nới lỏng để tăng giảm lực nén lò xo, từ đó thay đổi áp suất cài đặt.

• Gioăng làm kín: Vòng đệm cao su chuyên dụng hoặc đệm kim loại giúp ngăn chặn hoàn toàn hiện tượng rò rỉ vi mô.

Phân tích vật liệu chế tạo chuyên sâu:

Vật liệu đúc van quyết định trực tiếp đến tuổi thọ cơ học của thiết bị trong các môi trường khác nhau. Van chế tạo bằng đồng thích hợp cho hệ thống nước sạch hoặc khí nén áp lực thấp. Thân van bằng gang được ứng dụng phổ biến trong các hệ thống PCCC, đường ống nước thải công nghiệp quy mô lớn nhờ giá thành tối ưu.

Đặc biệt, vật liệu inox (SUS 304, SUS 316) luôn là lựa chọn độc tôn cho các môi trường nhiệt độ cao hoặc chứa hóa chất ăn mòn. Sở dĩ inox được tin dùng trong các môi trường nhiệt cao và khắc nghiệt là vì mạng tinh thể của thép không gỉ có độ bền nhiệt rất lớn, không bị biến dạng hay suy giảm module đàn hồi dưới tác động của hơi nóng bão hòa. Đồng thời, inox có khả năng kháng lại hiện tượng oxy hóa rỗ bề mặt, giữ cho lòng van luôn nhẵn bóng, đảm bảo đĩa van không bị kẹt cứng sau thời gian dài không hoạt động.

Phân Loại Van Xả Áp An Toàn Phổ Biến

Để tối ưu hóa kỹ thuật cho từng kiến trúc nhà máy, thiết bị được phân chia dựa trên 3 tiêu chí chiến lược:

1. Phân loại theo vật liệu đúc thân

• Van đồng: Nhỏ gọn, kết nối ren bén, tối ưu cho đường ống nước gia đình, lò hơi mini.

• Van inox: Chống rỉ sét vĩnh cửu, chịu nhiệt và kháng hóa chất, chuyên dùng cho thực phẩm, hóa chất, hơi nóng quá nhiệt.

• Van gang: Kết cấu chịu lực lớn, kích thước đa dạng, giá thành kinh tế, chuyên dụng cho công trình công nghiệp.

2. Phân loại theo kiểu kết nối hình học

• Kết nối ren: Thường áp dụng cho các kích thước nhỏ từ DN15 đến DN50, giúp thợ thi công tháo lắp nhanh chóng bằng cờ-lê.

• Kết nối mặt bích: Chỉ định bắt buộc cho các kích thước lớn từ DN50 trở lên, tăng cường khả năng chịu rung lắc cơ học và chống rò rỉ áp lực tĩnh hiệu quả.

3. Phân loại theo môi trường lưu chất sử dụng

• Môi trường Nước: Thiết bị xả áp xả lưu lượng lớn, lò xo đàn hồi nhanh, chống hiện tượng va đập thủy lực.

• Môi trường Hơi nóng: Van thường có tay gạt để xả cưỡng bức, thân van chịu nhiệt độ cao và tích hợp ống thoát hơi an toàn.

• Môi trường Khí nén / Dầu: Đòi hỏi độ kín khí khắt khe, gioăng làm kín cao cấp chống mài mòn hóa học bởi gốc dầu thủy lực.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Việc đọc hiểu và chọn đúng các thông số định lượng dưới đây quyết định đến 99% hiệu quả bảo vệ của cấu tạo van xả áp an toàn:

• Kích thước danh định: Dao động cực rộng từ DN15 – DN200, tương thích với mọi cỡ ống từ phi 21mm đến phi 219mm.

• Áp suất làm việc tối đa: Phổ biến ở các dải PN10, PN16, PN25, PN40 (tương đương 10 bar, 16 bar, 25 bar, 40 bar).

• Biến độ nhiệt độ vận hành: Từ -10 độ C lên đến hơn 250 độ C tùy theo vật liệu gioăng và thân van.

• Áp suất cài đặt định mức: Ngưỡng áp suất chính xác mà van sẽ lập tức bung mở để xả áp.

• Kiểu kết nối: Tiêu chuẩn ren G/NPT hoặc tiêu chuẩn mặt bích quốc tế như JIS, BS, DIN, ANSI.

Sai lầm trong áp suất cài đặt và lưu lượng xả gây ra hậu quả gì?

Nếu tính toán sai áp suất cài đặt, hệ thống sẽ rơi vào trạng thái nguy hiểm. Cài đặt quá thấp gây hiện tượng mở van liên tục, làm sụt giảm năng lượng vận hành và rò rỉ lưu chất. Cài đặt quá cao sẽ vô hiệu hóa chức năng bảo vệ của van, khiến các thiết bị khác bị phá hủy trước khi van kịp phản ứng.

Bên cạnh đó, việc chọn đúng lưu lượng xả ($Q$) cũng quan trọng không kém. Nếu đường kính cổng xả của van quá nhỏ, khi xảy ra sự cố quá áp dòng, lưu lượng thoát ra ngoài không đủ bù đắp lượng lưu chất liên tục tăng lên từ nguồn cấp, áp suất hệ thống vẫn sẽ tiếp tục leo thang dẫn đến nổ tung đường ống dù van đã mở hoàn toàn.

So Sánh Van Xả Áp Và Van Giảm Áp

Trong thực tế, rất nhiều khách hàng và thợ kỹ thuật non kinh nghiệm thường nhầm lẫn giữa hai loại van này do chúng đều liên quan đến việc kiểm soát áp suất lưu chất. Dưới đây là bảng phân tích làm rõ bản chất công nghệ:

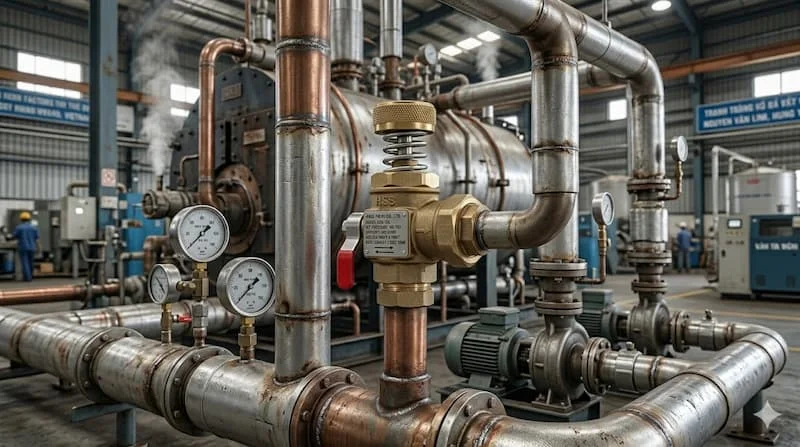

Van Xả Áp An Toàn Được Dùng Ở Đâu?

Nhờ năng lực phản ứng tự động xuất sắc, thiết bị này là mắt xích bắt buộc phải có trong mọi hạ tầng kỹ thuật chứa áp lực:

• Hệ thống nồi hơi (Boiler), lò hơi công nghiệp: Xả hơi nước bão hòa quá nhiệt khẩn cấp khi áp suất lò vượt ngưỡng an toàn.

• Hệ thống máy nén khí trung tâm: Định vị trực tiếp trên bình tích áp để ngăn ngừa rủi ro nổ bình do rơ-le áp suất của máy nén bị hỏng.

• Mạng lưới điều hòa không khí trung tâm (HVAC): Kiểm soát áp lực dòng nước nóng hoặc nước lạnh tuần hoàn trong các đường ống Chiller tòa nhà.

• Đường ống công nghiệp, nhà máy lọc hóa dầu: Bảo vệ các tuyến ống truyền tải dung môi, hóa chất lỏng áp lực cao.

• Nhà máy thực phẩm, dược phẩm: Sử dụng van inox vi sinh để bảo vệ các bồn nấu, bồn tiệt trùng chân không.

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp ở đường hồi của cụm bơm chữa cháy để xả bớt nước về bể chứa khi áp lực đường ống trục chính tăng quá cao do các họng vòi cứu hỏa đột ngột đóng lại.

Tại sao các hệ thống áp lực bắt buộc phải lắp van an toàn?

Khí nén và hơi nóng là các môi chất có tính nén rất cao, tích trữ một nguồn năng lượng động năng khổng lồ. Khi áp suất vượt quá giới hạn chịu tải của thớ kim loại, vật liệu sẽ bị phá hủy dạng nổ tung, tạo ra sóng xung kích và các mảnh vỡ có sức sát thương không khác gì bom cơ học. Do đó, luật an toàn lao động quốc tế và Việt Nam đều quy định tất cả các thiết bị áp lực bắt buộc phải lắp đặt ít nhất một van xả áp an toàn đã được kiểm định cơ quan chức năng để loại bỏ hoàn toàn nguy cơ thảm họa tai nạn lao động.

Sai Lầm Thường Gặp Khi Sử Sử Dụng Van Xả Áp

• Chọn sai thông số áp suất cài đặt: Mua van có áp suất xả cao hơn áp suất chịu tải của đường ống hoặc bồn chứa, khiến van trở nên vô dụng khi xảy ra sự cố.

• Dùng van nước thông thường cho hệ thống hơi nóng: Gioăng cao su làm kín của van nước nhanh chóng bị chảy nát dưới nhiệt độ cao của hơi bão hòa, dẫn đến hậu quả rò rỉ liên tục gây thất thoát năng lượng.

• Tuyệt đối không kiểm tra, bảo trì van định kỳ: Lâu ngày không vận hành khiến đĩa van và lò xo bị rỉ sét đóng cặn kẹt chặt vào nhau, khiến van không xả khi quá áp.

• Lắp sai chiều dòng chảy hình học: Lắp đặt ngược hướng cổng vào và cổng ra của van, khiến áp lực hệ thống đè chặt thêm đĩa van xuống bệ đỡ, van hoàn toàn bị tê liệt.

• Chọn vật liệu đúc thân van không phù hợp: Dùng van đồng mạ hoặc gang thường cho môi trường axit, hóa chất dẫn đến thân van bị ăn mòn rỗ, mục nát nhanh chóng, làm giảm tuổi thọ hệ thống.

Hướng Dẫn Chọn Van Xả Áp An Toàn Phù Hợp

Để hệ thống của bạn luôn nằm trong tầm kiểm soát an toàn tuyệt đối, hãy áp dụng nghiêm ngặt bảng checklist kỹ thuật chuyên sâu dưới đây trước khi tiến hành đặt mua vật tư:

• Bước 1: Xác định chính xác môi trường lưu chất sử dụng: Lưu chất là nước sạch, hóa chất, khí nén khô, dầu thủy lực hay hơi nóng quá nhiệt để chọn đúng chủng loại van.

• Bước 2: Xác định chính xác áp suất cài đặt an toàn: Ngưỡng áp suất xả phải thấp hơn áp suất chịu tải tối đa của đường ống nhưng cao hơn áp suất làm việc thông thường khoảng 10 - 15%.

• Bước 3: Khảo sát biên độ nhiệt độ vận hành thực tế: Đảm bảo vật liệu thân van và hệ gioăng làm kín tương thích hoàn hảo, ưu tiên vật liệu inox cho môi trường ăn mòn hoặc nhiệt cao.

• Bước 4: Tính toán chính xác kích thước đường ống và lưu lượng xả tối đa: Kích thước danh định (DN15 - DN200) của cổng vào van phải khớp với ống nhánh chờ, lưu lượng xả của van phải lớn hơn lưu lượng sinh áp của nguồn cấp.

• Bước 5: Kiểm tra kỹ tiêu chuẩn kỹ thuật và lựa chọn thương hiệu uy tín: Nói không với hàng nhái, chọn sản phẩm từ các hãng danh tiếng có đầy đủ chứng chỉ kiểm định áp lực của cơ quan chức năng.

Cách Lắp Đặt Và Bảo Trì Van Xả Áp An Toàn

Quy trình thi công và bảo dưỡng định kỳ dòng van bảo vệ này đòi hỏi tính kỷ luật kỹ thuật tuyệt đối từ kỹ thuật viên:

Quy trình lắp đặt chuẩn kỹ thuật:

1. Kiểm tra áp suất cài đặt trước khi gá lắp: Đảm bảo van đã được kẹp chì và có tem kiểm định áp lực còn hiệu lực của cơ quan có thẩm quyền.

2. Lắp đặt theo đúng chiều thẳng đứng: Van an toàn lò xo bắt buộc phải được lắp theo phương thẳng đứng, tay gạt hoặc núm chỉnh áp hướng lên trên để cơ chế lò xo hoạt động chính xác nhất.

3. Lắp đúng chiều dòng chảy: Kết nối cổng dưới đáy van trực tiếp với đường ống áp lực cần bảo vệ, cổng xả ngang hướng ra đường ống thoát an toàn.

4. Kiểm tra độ kín khít rò rỉ: Siết đều lực bu-lông hoặc quấn băng tan khít khao, cho hệ thống chạy thử ở áp suất định mức để rà soát rò rỉ tại các mối nối ren, bích.

Các lưu ý sống còn trong công tác bảo trì:

• Tuyệt đối không được bịt đầu xả của van: Đường ống thoát từ cổng xả của van phải được dẫn đến vị trí an toàn (tránh hướng vào lối đi) và luôn để thông thoáng. Việc bịt đầu xả sẽ làm triệt tiêu khả năng thoát lưu chất, biến hệ thống thành một quả bom nổ chậm.

• Không tự ý tăng áp suất cài đặt: Việc tự ý siết chặt trục ren để tăng ngưỡng xả áp khi chưa có sự tính toán kiểm soát của kỹ sư trưởng sẽ phá hủy hoàn toàn sơ đồ bảo vệ an toàn của nhà máy.

• Bảo trì định kỳ từ 3 – 6 tháng: Kỹ thuật viên cần định kỳ kéo tay gạt (test xả áp thủ công) để dòng lưu chất thổi bay các cặn bẩn bám dính ở đĩa van, ngăn ngừa hiện tượng kẹt cơ học. Khảo sát và hiệu chuẩn lại áp suất xả tại các trung tâm đo lường mỗi năm một lần.

Câu Hỏi Thường Gặp (FAQ)

Van xả áp an toàn hoạt động khi nào trong hệ thống?

Van chỉ tự động kích hoạt bung mở đĩa van khi và chỉ khi áp suất nội tại của hệ thống đường ống hoặc bồn chứa gia tăng đột biến, vượt qua ngưỡng áp suất định mức đã được cài đặt và niêm phong kẹp chì trước đó. Ở điều kiện vận hành bình thường dưới ngưỡng, van luôn đóng chặt.

Van xả áp và van giảm áp khác nhau thế nào về mặt bản chất kỹ thuật?

Điểm khác biệt cốt lõi là mục đích và trạng thái làm việc. Van xả áp an toàn là thiết bị khẩn cấp dùng để bảo vệ quá áp chống cháy nổ hệ thống, van lắp ở nhánh rẽ và chỉ hoạt động khi có sự cố. Trong khi đó, van giảm áp là thiết bị vận hành liên tục, lắp trên đường ống chính để ổn định áp suất đầu ra luôn thấp hơn áp suất đầu vào, phục vụ cho nhu cầu làm việc của thiết bị đầu cuối.

Bao lâu nên tiến hành kiểm tra và bảo dưỡng van an toàn một lần?

Để đảm bảo thiết bị luôn ở trạng thái sẵn sàng chiến đấu cao nhất, bạn nên kiểm tra định kỳ mỗi 3 – 6 tháng bằng cách kéo nhẹ tay gạt cưỡng bức để kiểm tra độ nhạy của lò xo và thổi sạch cặn bẩn trong lòng van. Định kỳ 12 tháng một lần, bắt buộc phải tháo van đưa đến các trung tâm kiểm định có chức năng để đo đạc, hiệu chuẩn và cấp lại tem kẹp chì áp lực mới.

Có thể sử dụng van làm bằng vật liệu đồng cho hệ thống hơi nóng được không?

Van đồng chỉ phù hợp cho các hệ thống hơi nóng nhẹ, áp lực thấp và nhiệt độ dòng chảy dưới 120 độ C (như các nồi hơi sấy mini dân dụng). Đối với các hệ thống hơi nóng bão hòa công nghiệp áp lực cao, nhiệt độ vượt ngưỡng 150 độ C, bạn bắt buộc phải sử dụng van bằng vật liệu inox hoặc thép đúc chuyên dụng để tránh hiện tượng mỏi cơ học của lò xo và chảy nát gioăng làm kín.

Van xả áp an toàn có thực sự cần thiết phải lắp cho máy nén khí không?

Có, đây là thiết bị bảo vệ an toàn bắt buộc phải lắp đặt theo quy định nghiêm ngặt của luật an toàn lao động. Bình tích áp của máy nén khí chứa một nguồn năng lượng nén khổng lồ. Nếu rơ-le ngắt áp của máy nén bị hỏng khiến máy chạy liên tục không ngắt, nếu không có van an toàn xả áp kịp thời, bình tích sẽ bị nổ tung, gây ra thiệt hại khôn lường về người và tài sản.

Chọn Đúng Van Xả Áp Giúp Hệ Thống Vận Hành Ổn Định Và An Toàn

Tóm lại, việc thấu hiểu bản chất công nghệ, nguyên lý cơ học và lựa chọn chính xác dòng van xả áp an toàn phù hợp là yếu tố quyết định đến sinh mệnh của toàn bộ hạ tầng kỹ thuật áp lực. Một quyết định đầu tư thông minh vào các sản phẩm van chặn bảo vệ chất lượng cao, kết hợp với quy trình bảo dưỡng kẹp chì nghiêm ngặt sẽ giúp doanh nghiệp chọn đúng van giúp tăng tuổi thọ hệ thống, đảm bảo an toàn vận hành tuyệt đối cho thợ sản xuất và triệt tiêu hoàn toàn các nguy cơ tai nạn lao động đáng tiếc.
