Hướng dẫn chọn mua van dn100 chuẩn kỹ thuật: Giải pháp tối ưu cho hệ thống đường ống công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, việc vận chuyển lưu chất (nước, hơi nóng, khí nén, hóa chất) đóng vai trò như hệ tuần hoàn của một cơ thể sống. Trong đó, van DN100 nổi lên là kích thước "tiêu chuẩn vàng" được sử dụng phổ biến bậc nhất. Tuy nhiên, đằng sau con số 100 quen thuộc ấy là cả một thế giới kỹ thuật phức tạp mà nếu không am hiểu, kỹ sư hoặc đơn vị vận hành rất dễ rơi vào những sai lầm tốn kém.

Việc lựa chọn sai loại van ngay từ khâu thiết kế không chỉ gây lãng phí ngân sách đầu tư ban đầu mà còn dẫn đến những hệ lụy dài hạn: rò rỉ lưu chất, sụt giảm áp suất, hư hỏng máy bơm, thậm chí phải dừng sản xuất để thay thế. Bài viết này sẽ phân tích chuyên sâu dưới góc độ kỹ thuật, giúp bạn nắm vững kiến thức từ cơ bản đến nâng cao để đưa ra quyết định mua hàng chuẩn xác nhất.

Vì sao việc lựa chọn van DN100 đúng ngay từ đầu lại quan trọng?

Trong thực tế thi công tại các nhà máy, không ít đơn vị gặp phải tình trạng “dở khóc dở cười” chỉ vì sơ suất trong khâu lựa chọn chủng loại van. Hãy tưởng tượng hệ thống cấp nước của bạn đang vận hành ổn định, bỗng nhiên xuất hiện vết rò rỉ tại vị trí mặt bích vì sai tiêu chuẩn kết nối. Hoặc nghiêm trọng hơn, trong hệ thống hơi nóng, việc chọn nhầm loại van bướm với gioăng cao su chịu nhiệt thấp đã dẫn đến tình trạng cháy gioăng, kẹt van, khiến hệ thống tê liệt hoàn toàn.

Những tình huống thực tế thường gặp:

• Hệ thống rò rỉ do sai lệch: Lắp đặt mặt bích tiêu chuẩn JIS vào hệ thống ống tiêu chuẩn ANSI khiến bulong không khớp, dẫn đến rò rỉ không thể khắc phục.

• Chọn sai áp lực PN: Lắp van PN10 vào hệ thống có áp suất làm việc thực tế lên đến 16 bar, khiến thân van bị biến dạng hoặc nứt vỡ dưới áp lực.

• Van không đóng kín: Sử dụng van cổng cho môi trường có tạp chất rắn, khiến đĩa van bị kẹt, không thể đóng kín sau một thời gian ngắn.

• Chi phí thay thế: Việc tháo dỡ một đoạn ống DN100 trong hệ thống đang hoạt động tốn kém chi phí nhân công và thời gian dừng máy gấp nhiều lần giá trị một chiếc van chất lượng.

Việc hiểu rõ thông số kỹ thuật, vật liệu chế tạo và môi trường làm việc của van không chỉ giúp bạn tối ưu hóa chi phí vận hành (OPEX) mà còn đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Kiến thức nền tảng về Van

Van là gì?

Thuật ngữ DN (Diameter Nominal) là đường kính danh nghĩa – một tiêu chuẩn được quốc tế chấp nhận rộng rãi để quy ước kích thước của các loại ống, van và phụ kiện trong đường ống.

• DN100 có nghĩa là đường kính danh nghĩa là 100mm.

• Inch quy đổi: Trong ngôn ngữ kỹ thuật, DN100 tương đương với kích thước 4 inch (hay còn gọi là van 4 inch).

• Lưu ý quan trọng: DN100 không phải là đường kính đo thực tế (bằng thước kẹp) của đường ống. Đây là thông số chuẩn hóa. Tùy thuộc vào tiêu chuẩn sản xuất (JIS, ANSI, BS), đường kính ngoài (OD) của ống có thể khác nhau, nhưng tất cả đều được gọi là DN100 để đảm bảo khả năng lắp lẫn giữa các thiết bị.

Sự khác biệt giữa các khái niệm cần nhớ:

• DN (Nominal Diameter): Kích thước danh định theo tiêu chuẩn.

• Inch ("): Đơn vị đo hệ Anh, thường dùng để gọi tên van (Van 4 inch).

• OD (Outside Diameter): Đường kính ngoài thực tế của ống, thông số này quyết định việc ống có vừa vặn với lỗ mặt bích hay không.

• ID (Inside Diameter): Đường kính bên trong lòng ống, thông số quyết định lưu lượng thực tế chảy qua van.

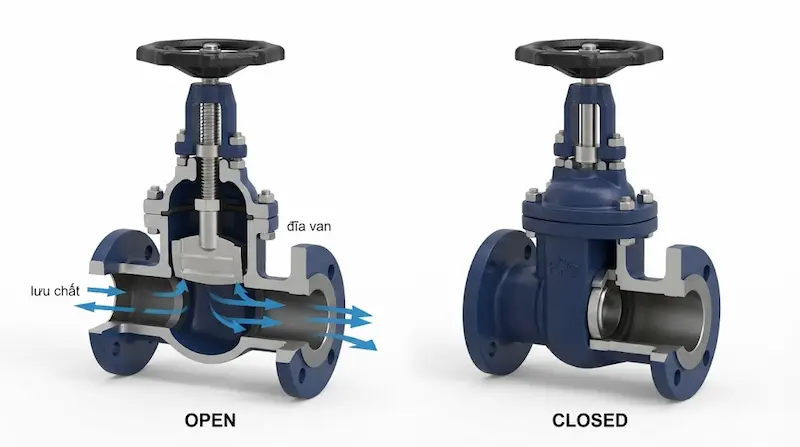

Nguyên lý hoạt động của van

Van DN100 chỉ là thuật ngữ chỉ kích thước; nguyên lý vận hành của nó hoàn toàn phụ thuộc vào từng loại van cụ thể. Việc chọn nguyên lý nào phụ thuộc vào yêu cầu của hệ thống:

• Đóng/Mở: Van bi, van bướm (cho tốc độ nhanh).

• Điều tiết: Van cầu (được thiết kế đặc biệt để kiểm soát lưu lượng dòng chảy).

• Chống dòng ngược: Van một chiều (tự động ngăn dòng chảy ngược khi bơm dừng).

Phân tích chuyên sâu: Các loại van DN100 phổ biến nhất

1. Van bi DN100 (Ball Valve)

Van bi là "ngôi sao" về khả năng đóng kín và tốc độ vận hành. Với thiết kế viên bi rỗng bên trong, van cho phép dòng lưu chất đi qua với tổn thất áp suất thấp nhất.

• Ưu điểm: Đóng mở cực nhanh (xoay 90 độ), kín khít tuyệt đối, độ bền cao.

• Ứng dụng: Thường dùng trong hệ thống khí nén, dầu khí, hoặc các hệ thống cần độ an toàn khắt khe.

2. Van bướm DN100 (Butterfly Valve)

Nếu bạn cần một giải pháp kinh tế cho đường ống DN100, van bướm chính là lựa chọn số 1.

• Ưu điểm: Trọng lượng nhẹ, kích thước nhỏ gọn, chiếm ít không gian lắp đặt, giá thành rẻ nhất trong các dòng van công nghiệp.

• Ứng dụng: Hệ thống xử lý nước, hệ thống điều hòa trung tâm (HVAC), cấp thoát nước đô thị.

3. Van cổng DN100 (Gate Valve)

Được coi là "vua" trong các hệ thống lưu lượng lớn. Cấu tạo van cổng giống như một cánh cửa hạ xuống để chặn dòng chảy.

• Ưu điểm: Khi mở hoàn toàn, cánh cửa nằm ngoài đường ống, nên không gây cản trở dòng chảy, tổn thất áp suất gần như bằng không.

• Nhược điểm: Đóng mở chậm, không dùng để điều tiết lưu lượng vì dễ gây rung lắc, làm hỏng đĩa van.

4. Van cầu DN100 (Globe Valve)

Khác với van cổng, van cầu được thiết kế để điều tiết dòng chảy rất tốt.

• Cơ chế: Dòng chảy đi qua van cầu bị uốn lượn hình chữ S, điều này gây ra tổn thất áp suất lớn, nhưng lại cho phép kiểm soát lưu lượng một cách chính xác bằng tay quay.

5. Van một chiều DN100

Đây là thiết bị bảo vệ. Nó hoạt động tự động dựa trên áp lực dòng chảy. Khi dòng chảy ngừng hoặc đảo chiều, van sẽ tự đóng lại để ngăn chặn hiện tượng búa nước hoặc chảy ngược về máy bơm.

Thông số kỹ thuật của van cần quan tâm

Khi làm việc với các nhà cung cấp, bạn cần nắm rõ 5 thông số cốt lõi để đảm bảo không sai sót:

1. Kích thước (Size): DN100 / 4 inch.

2. Áp lực (Pressure Rating): Thông thường là PN10, PN16, PN25, hoặc PN40. Hãy chọn áp lực chịu đựng lớn hơn áp suất làm việc tối đa của hệ thống khoảng 1.5 lần.

3. Vật liệu (Material):

   • Gang: Kinh tế, dùng cho nước sạch.

   • Inox (304/316): Chống ăn mòn, dùng cho thực phẩm, hóa chất.

   • Thép: Chịu nhiệt độ và áp suất cao (hơi nóng, dầu khí).

4. Kiểu kết nối (Connection):

   • Mặt bích: Phổ biến nhất cho DN100, kết nối chắc chắn.

   • Wafer (kẹp): Nhỏ gọn, lắp giữa hai mặt bích đường ống.

   • Lug: Có ren để bắt bulong trực tiếp vào thân van.

5. Tiêu chuẩn mặt bích: Đây là lỗi thường gặp nhất. Cần phải biết hệ thống ống của bạn dùng tiêu chuẩn gì: JIS (Nhật), ANSI (Mỹ), BS (Anh), hay DIN (Đức) để chọn van có lỗ mặt bích tương ứng.

So sánh các loại van DN100

Tại sao cùng là DN100 nhưng giá lại khác nhau?

Bạn thường thắc mắc vì sao cùng một loại van, nhưng đơn vị này báo giá 2 triệu, đơn vị kia báo 5 triệu, thậm chí có nơi báo 10 triệu? Câu trả lời nằm ở chất lượng linh kiện:

• Vật liệu: Inox 316 giá cao hơn Inox 304 do khả năng chịu ăn mòn tốt hơn. Thép rèn đúc chắc chắn hơn thép đúc thông thường.

• Thương hiệu & Xuất xứ: Các thương hiệu đến từ EU, G7 (Đức, Nhật, Mỹ) luôn có quy trình kiểm soát chất lượng khắt khe hơn, tuổi thọ cao hơn so với hàng phổ thông Trung Quốc.

• Gioăng làm kín: Đây là bộ phận quan trọng nhất. Gioăng PTFE cao cấp chịu được hóa chất mạnh và nhiệt độ cao sẽ đắt hơn nhiều so với gioăng cao su NBR thông thường.

• Kiểu điều khiển: Van tay gạt/tay quay luôn rẻ hơn van tích hợp bộ điều khiển bằng điện hoặc khí nén.

Việc đầu tư cho một thương hiệu uy tín với đầy đủ chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) là cách bảo hiểm cho sự vận hành ổn định của hệ thống về lâu dài.

Ứng dụng thực tế và những sai lầm chết người

Van được sử dụng ở đâu?

• Nhà máy cấp thoát nước: Dùng van bướm, van cổng để đóng ngắt đường ống chính.

• Hệ thống HVAC: Điều tiết nước lạnh cho các tòa nhà cao tầng.

• PCCC: Dùng van cổng, van một chiều lá lật để duy trì áp lực nước.

• Công nghiệp thực phẩm/hóa chất: Bắt buộc sử dụng van bi, van bướm bằng Inox vi sinh hoặc Inox 316.

Những sai lầm phổ biến khi chọn van DN100:

1. Chọn sai tiêu chuẩn mặt bích: Dẫn đến việc không lắp được, phải hàn lại mặt bích, tốn kém chi phí.

2. Quá tin vào áp suất lý thuyết: Chọn van PN10 cho hệ thống có hiện tượng "búa nước" (áp suất tăng đột ngột), dẫn đến nứt thân van.

3. Không chú ý môi trường: Dùng van gang cho môi trường hơi nóng, khiến gioăng lão hóa nhanh chóng và rò rỉ sau vài tháng.

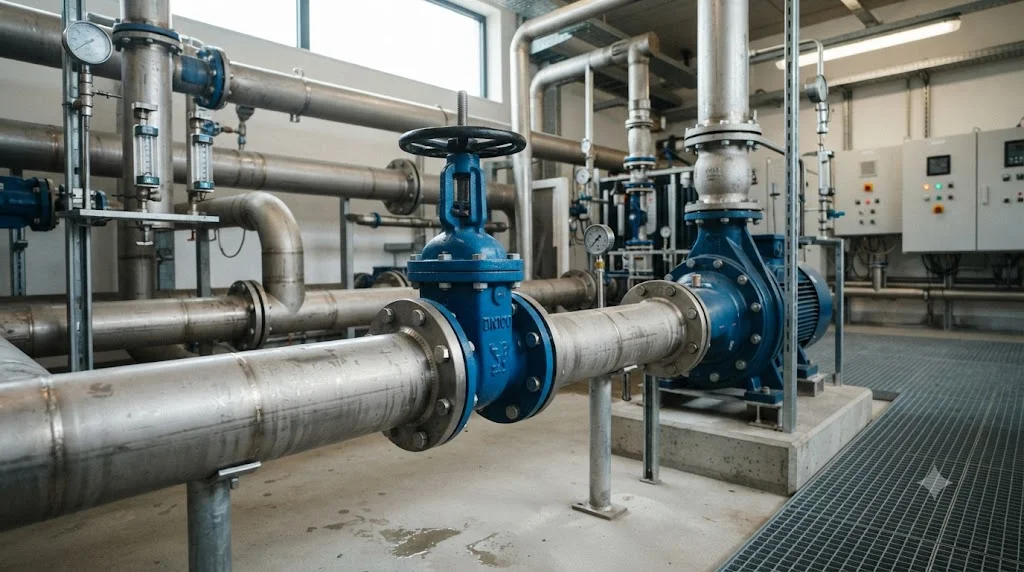

Hướng dẫn lựa chọn và bảo dưỡng van

Checklist lựa chọn van chuẩn chuyên gia:

1. Xác định môi chất: Nước, hơi, khí hay axit?

2. Xác định nhiệt độ/áp suất: Giá trị đỉnh (max) của hệ thống.

3. Kiểm tra tiêu chuẩn mặt bích: Đo khoảng cách tâm lỗ bulong trên ống hiện tại.

4. Không gian lắp đặt: Có đủ chỗ để quay tay gạt/tay quay không?

5. Chu kỳ đóng mở: Nếu đóng mở liên tục, hãy chọn van bi hoặc van bướm.

Bí quyết bảo dưỡng giúp tăng tuổi thọ van:

• Kiểm tra định kỳ: 6 tháng một lần cần kiểm tra rò rỉ tại vị trí kết nối mặt bích.

• Đừng siết quá chặt: Khi siết mặt bích, hãy siết đối xứng để tránh làm vặn vênh thân van.

• Vệ sinh: Đối với các hệ thống bùn cát, cần xả cặn định kỳ để tránh làm xước bề mặt bi hoặc đĩa van.

• Thay gioăng: Nếu phát hiện rò rỉ nhẹ tại trục van, hãy thay bộ gioăng (seal kit) thay vì thay cả chiếc van.

Câu hỏi thường gặp (FAQ)

Van DN100 là bao nhiêu inch?

 Trả lời: Van DN100 tương đương với kích thước 4 inch.

DN100 có phải đường kính ngoài 100 mm không?

 Trả lời: Không. DN100 là kích thước danh nghĩa. Đường kính ngoài thực tế của ống 4 inch tiêu chuẩn thường là 114.3mm. Bạn cần kiểm tra bảng quy chuẩn ống trước khi đặt hàng.

Nên dùng van bướm hay van bi DN100 cho hệ thống nước?

 Trả lời: Nếu ưu tiên giá rẻ và cần lắp đặt nhanh, van bướm là lựa chọn tốt. Nếu hệ thống đòi hỏi độ bền cao, kín khít lâu dài và không cần bảo trì thường xuyên, van bi là sự lựa chọn tối ưu.

Van DN100 có thể chịu được áp suất bao nhiêu?

 Trả lời: Tùy thiết kế, thường từ PN10 (10 bar) đến PN40 (40 bar). Bạn phải chọn loại có thông số PN bằng hoặc lớn hơn áp suất hệ thống.

Kết luận

Việc hiểu và lựa chọn van DN100 không chỉ là một công việc mua sắm kỹ thuật đơn thuần, mà là sự tính toán để đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống công nghiệp. Từ việc xác định đúng tiêu chuẩn mặt bích, chất liệu vật liệu đến việc chọn nguyên lý đóng mở phù hợp, tất cả đều góp phần giảm thiểu rủi ro vận hành.
