Các Loại Van Bướm Phổ Biến: Phân Loại, Cấu Tạo Và Cách Chọn Đúng

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy lưu chất đóng vai trò sống còn để đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống. Giữa hàng loạt các thiết bị điều tiết, các loại van bướm nổi lên như một giải pháp ưu việt nhờ thiết kế tinh gọn, khả năng đóng mở nhanh chóng và tính ứng dụng cực kỳ linh hoạt cho nhiều kích thước đường ống khác nhau.

Tuy nhiên, van bướm không phải là một thiết bị đơn nhất. Để tối ưu hóa hiệu suất, người dùng cần nắm rõ sự khác biệt giữa các dòng van bướm theo phương pháp vận hành, vật liệu cấu tạo và kiểu kết nối đặc thù. Việc lựa chọn sai loại van không chỉ gây lãng phí chi phí đầu tư mà còn có thể dẫn đến những rủi ro vận hành nghiêm trọng như rò rỉ lưu chất hay áp suất vượt ngưỡng. Bài viết dưới đây sẽ phân tích chuyên sâu các loại van bướm phổ biến nhất hiện nay, giúp bạn đưa ra quyết định sáng suốt để hệ thống vận hành bền bỉ và hiệu quả.

Van bướm là gì?

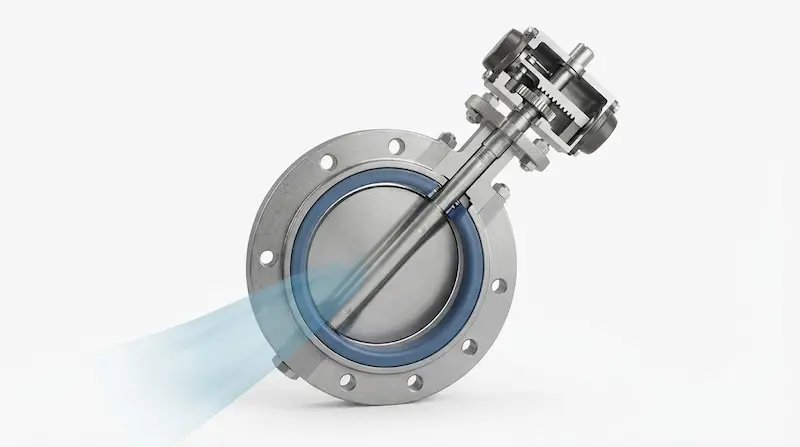

Van bướm (Butterfly Valve) là một loại van công nghiệp được thiết kế để điều tiết, đóng hoặc mở dòng lưu chất trong đường ống. Cấu tạo của van bao gồm một đĩa van hình tròn đặt ở vị trí trung tâm, được gắn cố định vào một trục xoay. Khi trục van xoay, đĩa van sẽ di chuyển theo một góc quay, từ đó kiểm soát lưu lượng chất lỏng hoặc khí đi qua.

Cấu tạo cơ bản của van bướm thường bao gồm:

• Thân van: Khung chịu lực chính.

• Đĩa van: Bộ phận cản trở dòng chảy.

• Trục van: Kết nối bộ điều khiển với đĩa van.

• Gioăng làm kín (Seat): Đảm bảo độ kín giữa đĩa và thân van.

• Bộ điều khiển: Tay gạt, vô lăng hoặc bộ truyền động tự động.

Sở dĩ gọi là "van bướm" bởi hình dáng đĩa van khi quay trông giống như đôi cánh bướm đang mở rộng. So với van cổng hay van bi, van bướm có ưu điểm vượt trội về kích thước nhỏ gọn và trọng lượng nhẹ, giúp giảm tải đáng kể cho hệ thống đường ống khi lắp đặt trên quy mô lớn.

Nguyên lý hoạt động của van bướm

Nguyên lý vận hành của van bướm dựa trên chuyển động xoay của đĩa van. Khi người vận hành hoặc bộ điều khiển tự động kích hoạt, trục van sẽ xoay, làm đĩa van thay đổi vị trí so với hướng dòng chảy.

• Khi mở van: Đĩa van xoay song song với hướng dòng chảy, tạo ra diện tích thông thủy tối đa, cho phép lưu chất đi qua với lưu lượng lớn nhất và trở lực thấp nhất.

• Khi đóng van: Đĩa van xoay vuông góc (90 độ) so với đường ống. Tại vị trí này, mép đĩa van ép chặt vào gioăng làm kín trên thân van, tạo ra trạng thái kín khít, ngăn chặn hoàn toàn dòng chảy.

Nhờ cơ chế này, van bướm có khả năng đóng mở cực nhanh chỉ bằng một góc quay 90 độ, giúp tiết kiệm thời gian vận hành. Đây là lý do tại sao van bướm cực kỳ phù hợp cho các hệ thống cần điều tiết nhanh hoặc các đường ống có kích thước lớn, nơi mà việc sử dụng van cổng hay van bi sẽ trở nên cồng kềnh và chi phí cao.

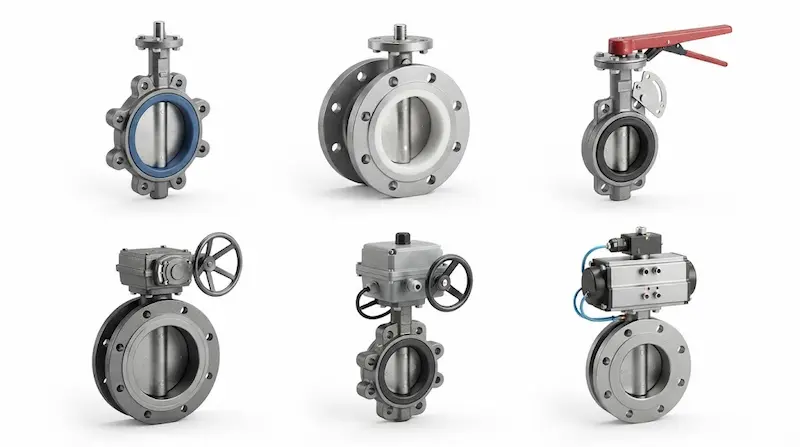

Các loại van bướm phổ biến theo phương pháp vận hành

Phân loại theo phương pháp vận hành là cách tiếp cận phổ biến nhất để xác định xem van phù hợp với nhu cầu điều khiển thủ công hay tự động hóa.

1. Van bướm tay gạt

Đây là dạng van điều khiển thủ công, sử dụng tay gạt gắn trực tiếp vào trục. Loại van này có góc đóng mở 90 độ, thiết kế cực kỳ đơn giản và nhỏ gọn. Ưu điểm lớn nhất là giá thành rẻ, đóng mở nhanh và dễ sử dụng. Chúng thường được lắp đặt cho các đường ống nhỏ (thường từ DN50 đến DN200) trong hệ thống nước sinh hoạt hoặc hệ thống điều hòa không khí (HVAC).

2. Van bướm tay quay (Vô lăng)

Khi đường ống có kích thước lớn, lực cản dòng chảy sẽ làm việc đóng mở bằng tay gạt trở nên rất nặng nhọc. Lúc này, van bướm tay quay với hộp số giảm tốc là giải pháp thay thế. Vô lăng giúp người dùng đóng mở van một cách nhẹ nhàng, chính xác. Đây là lựa chọn hàng đầu cho các trạm bơm, hệ thống PCCC hoặc đường ống chính trong nhà máy.

3. Van bướm điều khiển điện

Được trang bị bộ mô-tơ điện, loại van này có thể đóng mở thông qua tín hiệu điện từ (24V, 220V, 380V). Ưu điểm là khả năng điều khiển từ xa, giúp loại bỏ hoàn toàn yếu tố nhân công tại chỗ. Chúng là "trái tim" của các hệ thống tự động hóa trong nhà máy xử lý nước sạch hoặc các dây chuyền sản xuất cần quy trình khép kín.

4. Van bướm điều khiển khí nén

Sử dụng bộ truyền động khí nén (Pneumatic Actuator), loại van này cung cấp tốc độ đóng mở cực kỳ ấn tượng. Với độ an toàn cao (chống cháy nổ) và khả năng phản ứng tức thì, chúng thường xuất hiện trong các nhà máy hóa chất, thực phẩm hoặc các khu vực vận hành bằng hệ thống khí nén công nghiệp.

Các loại van bướm theo kiểu kết nối

Cách thức kết nối van vào đường ống cũng là một yếu tố kỹ thuật quan trọng ảnh hưởng đến tính bền vững của công trình.

• Van bướm Wafer (Dạng kẹp): Đây là thiết kế phổ biến nhất, van được kẹp ở giữa hai mặt bích của đường ống và cố định bằng bu lông. Ưu điểm là kích thước siêu mỏng, chi phí thấp và dễ lắp đặt. Tuy nhiên, loại này thường có giới hạn áp suất nhất định so với dòng mặt bích.

• Van bướm mặt bích (Flanged): Hai đầu của thân van được đúc sẵn các mặt bích đạt tiêu chuẩn (JIS, DIN, ANSI). Kiểu kết nối này cực kỳ chắc chắn, chịu được áp suất cao và rung động lớn. Chúng là lựa chọn tối ưu cho các đường ống công nghiệp nặng hoặc các hệ thống dẫn nước chính tại nhà máy.

• Van bướm Clamp/Ren: Ít phổ biến hơn và thường được dùng trong các hệ thống đặc thù yêu cầu tháo lắp nhanh hoặc đường ống kích thước nhỏ, thường thấy trong ngành dược phẩm hoặc thực phẩm sạch.

Các loại van bướm theo vật liệu chế tạo

Việc lựa chọn vật liệu thân van quyết định đến khả năng chống chịu của van trước các tác nhân môi trường.

• Van bướm gang: Lựa chọn kinh tế nhất, phù hợp cho nước sạch, hệ thống PCCC hoặc HVAC. Thân gang thường được phủ sơn Epoxy để chống ăn mòn bề mặt.

• Van bướm inox (SUS304, SUS316): Với khả năng chống gỉ sét tuyệt vời, van inox là lựa chọn không thể thay thế trong môi trường hóa chất, nước nhiễm mặn, thực phẩm hoặc các ứng dụng y tế yêu cầu tiêu chuẩn sạch cao nhất.

• Van bướm nhựa (PVC, UPVC, CPVC): Trọng lượng rất nhẹ, kháng hóa chất tốt. Chúng là giải pháp lý tưởng cho các đường ống dẫn axit, bazo hoặc xử lý nước thải công nghiệp.

Khi nào nên sử dụng van bướm?

Van bướm phát huy hiệu quả tối đa trong các hệ thống yêu cầu sự tiết kiệm về không gian và chi phí. Chúng được ứng dụng rộng rãi trong:

• Hệ thống cấp nước: Tại các nhà máy nước, trạm bơm khu dân cư để điều tiết lưu lượng.

• Hệ thống PCCC: Làm van khóa khu vực hoặc van điều tiết chính trong đường ống cứu hỏa.

• Hệ thống HVAC: Điều khiển nước lạnh hoặc hơi nóng trong các tòa nhà cao tầng.

• Công nghiệp sản xuất: Hóa chất, thực phẩm, xi măng và xử lý nước thải.

Sai lầm thường gặp: Rất nhiều người chọn sai vật liệu (dùng gang cho môi trường axit), chọn sai kích thước gây cản trở dòng chảy lớn, hoặc bỏ qua thông số áp suất làm việc. Hậu quả của những sai lầm này là sự rò rỉ lưu chất, hỏng hóc gioăng làm kín và gây tổn thất áp suất nghiêm trọng cho hệ thống.

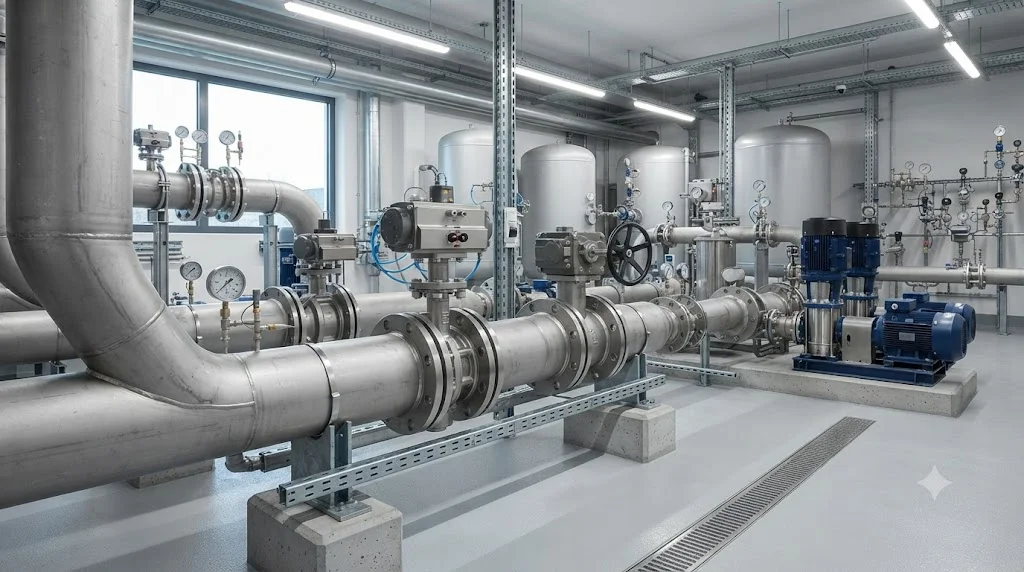

Hướng dẫn lựa chọn van bướm phù hợp

Để đảm bảo hệ thống vận hành trơn tru, bạn hãy áp dụng quy trình kiểm tra nhanh sau đây:

1. Xác định kích thước ống: Phải tương thích hoàn toàn với đường kính danh nghĩa (DN).

2. Kiểm tra môi chất: Nước lạnh, nước nóng, hóa chất hay thực phẩm? (Chọn gang, inox hay nhựa).

3. Xác định áp suất làm việc: PN10, PN16 hay cao hơn?

4. Kiểu điều khiển: Cần đóng mở bằng tay hay cần tự động hóa qua điện/khí nén?

5. Tiêu chuẩn kết nối: Mặt bích JIS, DIN hay ANSI?

6. Điều kiện bảo trì: Chọn loại có gioăng dễ thay thế.

Khi lắp đặt, hãy luôn nhớ lắp đúng chiều dòng chảy, tránh đóng mở quá mạnh tay gây hại cho trục và định kỳ kiểm tra cặn bẩn trong lòng van.

Câu hỏi thường gặp (FAQ)

1. Các loại van bướm có những loại nào phổ biến?

 Van bướm được phân loại chủ yếu theo vận hành (tay gạt, tay quay, điều khiển điện/khí) và vật liệu (gang, inox, nhựa).

2. Nên chọn van bướm tay gạt hay tay quay?

 Nếu ống nhỏ (≤ DN200) thì tay gạt cho tốc độ đóng mở nhanh. Nếu ống lớn (> DN200), tay quay là lựa chọn bắt buộc để đảm bảo an toàn và sức lực người vận hành.

3. Van bướm wafer khác gì van bướm mặt bích?

 Van Wafer kẹp giữa hai mặt bích (chi phí thấp, gọn), còn van mặt bích kết nối trực tiếp bằng bu lông (chắc chắn, chịu áp tốt hơn).

4. Van bướm inox dùng trong môi trường nào?

 Inox phù hợp môi trường ăn mòn mạnh, hóa chất, nước nhiễm mặn hoặc thực phẩm yêu cầu vệ sinh cao.

Kết luận

Trên đây là tổng quan về các loại van bướm phổ biến và những lưu ý kỹ thuật quan trọng giúp bạn tối ưu hóa hệ thống đường ống của mình. Không chỉ dừng lại ở chức năng đóng mở, việc chọn đúng loại van còn là yếu tố quyết định tới hiệu suất vận hành, chi phí bảo trì và độ bền của toàn bộ hệ thống trong dài hạn. Hy vọng với những chia sẻ trên, bạn đã có đủ thông tin cần thiết để đưa ra quyết định đầu tư đúng đắn.
