Mặt bích tiêu chuẩn jis 10k: Hướng dẫn kỹ thuật toàn diện, lựa chọn và ứng dụng chuẩn xác trong công nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, nơi mà áp suất, nhiệt độ và các điều kiện môi trường luôn biến thiên, mỗi chi tiết kết nối đều nắm giữ vai trò sống còn. Mặt bích tiêu chuẩn JIS 10K không đơn thuần là một mảnh kim loại có lỗ; nó là "khớp nối" then chốt, đảm bảo tính liên kết vững chãi và độ kín khít tuyệt đối cho toàn bộ hệ thống lưu chất. Tuy nhiên, một sai lầm trong thiết kế và thi công – sự nhầm lẫn giữa các hệ tiêu chuẩn – có thể dẫn đến những hệ quả khôn lường. Đã bao nhiêu lần bạn gặp tình huống hai mặt bích cùng thông số DN100 nhưng lỗ bulong lại không khớp nhau? Hoặc mối nối bị rò rỉ nghiêm trọng chỉ vì áp lực làm việc vượt quá tiêu chuẩn thiết kế?

Những sai sót nhỏ trong việc lựa chọn tiêu chuẩn mặt bích không chỉ gây lãng phí ngân sách do phải thay thế toàn bộ phụ kiện, đình trệ tiến độ dự án, mà còn tiềm ẩn nguy cơ mất an toàn lao động. Hiểu rõ về mặt bích tiêu chuẩn JIS 10K – từ thông số kỹ thuật, quy tắc vật liệu đến quy trình lắp đặt – là kiến thức bắt buộc để các kỹ sư, nhà thầu và chủ đầu tư tối ưu hóa chi phí và đảm bảo an toàn kỹ thuật cho công trình của mình.

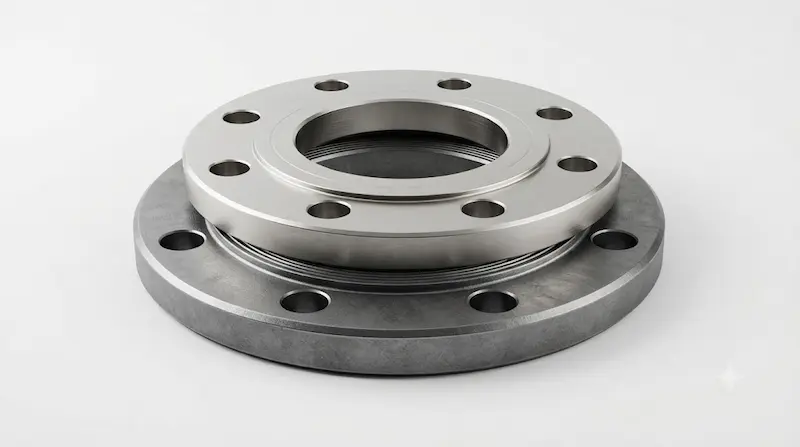

Bản chất kỹ thuật của mặt bích tiêu chuẩn JIS 10K

Tiêu chuẩn JIS là gì?

JIS (Japanese Industrial Standards) – Tiêu chuẩn Công nghiệp Nhật Bản – là bộ tiêu chuẩn được thiết lập bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC). Đây là bộ quy chuẩn uy tín nhất trong khu vực Đông Á, quy định các thông số kỹ thuật nghiêm ngặt cho vật liệu, kích thước và kiểm định chất lượng các chi tiết cơ khí.

Ý nghĩa của ký hiệu 10K

Trong ký hiệu mặt bích tiêu chuẩn JIS 10K, con số "10K" là thông số áp suất danh nghĩa. Theo quy ước của Nhật Bản, "K" ở đây đại diện cho đơn vị áp suất kgf/cm². Như vậy, 10K có nghĩa là mặt bích được thiết kế để làm việc ổn định ở áp suất tối đa là 10 kg/cm² (tương đương với khoảng 10 bar) tại điều kiện nhiệt độ môi trường.

Điều quan trọng cần ghi nhớ là mặt bích JIS 10K không chỉ là một thông số đơn lẻ, nó còn quy định cụ thể về đường kính danh nghĩa (DN), số lượng lỗ bulong, đường kính lỗ bulong và khoảng cách tâm lỗ (PCD). Điều này tạo nên sự đồng nhất, giúp các thiết bị (như van, đồng hồ đo) sản xuất theo chuẩn JIS có thể kết nối hoàn hảo với hệ thống đường ống.

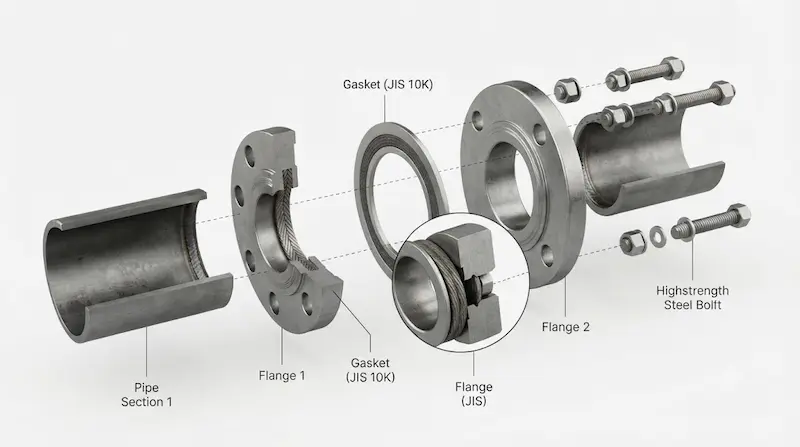

Cấu tạo và nguyên lý kết nối – Khoa học đằng sau mối nối

Một hệ thống kết nối mặt bích không bao giờ là kết quả của một bộ phận đơn lẻ. Nó là sự phối hợp chặt chẽ giữa 4 yếu tố chính:

1. Thân mặt bích: Đóng vai trò là vật chịu lực chính. Được chế tạo bằng cách đúc hoặc rèn (Forged) để đạt độ cứng và khả năng chịu tải cao.

2. Gioăng làm kín (Gasket): Đây là "trái tim" của mối nối. Gioăng được đặt ở giữa hai mặt bích. Khi lực siết bulong tác động, gioăng biến dạng, lấp đầy các khe hở siêu nhỏ trên bề mặt bích, ngăn chặn hoàn toàn dòng lưu chất thoát ra ngoài.

3. Bulong và Đai ốc: Thiết bị truyền tải lực. Việc chọn chất lượng thép (cấp bền 4.8, 8.8 hay thép không gỉ) ảnh hưởng trực tiếp đến khả năng duy trì độ kín của mối nối theo thời gian.

4. Bề mặt tiếp xúc: Mặc dù không phải linh kiện rời, nhưng độ nhẵn bề mặt (Surface Finish) của mặt bích JIS 10K quyết định khả năng bám dính của gioăng.

Nguyên lý làm kín

Nguyên lý hoạt động dựa trên việc phân bổ lực nén. Khi bulong được siết chặt đối xứng, toàn bộ diện tích bề mặt gioăng sẽ chịu một áp lực nén đồng nhất. Sự đồng nhất này là chìa khóa để tránh hiện tượng "đùn" gioăng hoặc rò rỉ cục bộ.

Phân tích chuyên sâu: Các loại mặt bích JIS 10K phổ biến

Mặt bích hàn cổ (Weld Neck Flange)

Đây là loại mặt bích có phần cổ hình nón vát mép, được hàn trực tiếp vào đường ống.

• Ưu điểm: Khả năng chịu áp suất cao, chịu được biến đổi nhiệt và độ rung lắc lớn.

• Ứng dụng: Thường dùng trong các đường ống dẫn hơi nóng, dầu khí hoặc nơi có áp suất biến thiên liên tục.

Mặt bích hàn trượt (Slip-On Flange)

Loại này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong. Sau đó, thợ hàn sẽ thực hiện các mối hàn ở cả mặt trong và mặt ngoài.

• Ưu điểm: Giá thành rẻ, dễ dàng căn chỉnh khoảng cách lắp đặt.

• Ứng dụng: Hệ thống dẫn nước sinh hoạt, PCCC, hoặc các khu vực áp suất thấp.

Mặt bích mù (Blind Flange)

Là một đĩa kim loại đặc, không có lỗ ở giữa.

• Ứng dụng: Dùng để bịt kín đầu đường ống, dùng cho các nhánh đường ống chờ, hoặc nơi cần bảo dưỡng, làm sạch đường ống định kỳ.

Mặt bích ren (Threaded Flange)

• Đặc điểm: Không yêu cầu hàn. Kết nối bằng các vòng ren trên mặt bích và trên ống.

• Ứng dụng: Tuyệt vời cho các hệ thống ống nhỏ, đặc biệt trong các môi trường dễ cháy nổ mà công tác hàn bị cấm.

Bảng thông số kỹ thuật và kích thước tiêu chuẩn

Để lựa chọn chính xác, người thiết kế cần tra cứu bảng quy chuẩn JIS B2220. Dưới đây là bảng tổng hợp các kích thước cơ bản:

Lưu ý: Bảng này chỉ mang tính chất tham khảo cho tiêu chuẩn 10K, luôn kiểm tra lại catalo của nhà sản xuất trước khi đặt hàng.

Tại sao không được lắp lẫn các tiêu chuẩn mặt bích?

Trong kỹ thuật, việc "cố" lắp mặt bích JIS vào hệ thống tiêu chuẩn DIN (Đức) hay ANSI (Mỹ) được coi là một sai lầm nghiêm trọng.

1. Sai lệch khoảng cách tâm lỗ (PCD): Ngay cả khi đường kính ngoài mặt bích bằng nhau, nếu PCD lệch chỉ vài milimet, bạn sẽ không thể xỏ bulong qua được.

2. Sai số lượng bulong: Một mặt bích 4 lỗ không thể kết nối với mặt bích 8 lỗ.

3. Khả năng chịu áp: Chuẩn ANSI 150 có khả năng chịu áp lực cao hơn 10K. Nếu hệ thống thiết kế cho 20 bar (ANSI) mà bạn lắp mặt bích 10K, khi vận hành ở áp cao, mặt bích sẽ biến dạng hoặc nứt vỡ.

4. Hậu quả rò rỉ: Khi hai tiêu chuẩn không khớp, lực nén lên gioăng sẽ không đồng đều. Tại các điểm không được nén chặt, dòng lưu chất sẽ phun ra ngoài, đặc biệt nguy hiểm nếu đó là hóa chất hoặc hơi nóng.

Ứng dụng thực tế: Đâu là nơi mặt bích JIS 10K tỏa sáng?

Mặt bích tiêu chuẩn JIS 10K là "trợ thủ" đắc lực cho hầu hết các ngành công nghiệp nhẹ và nặng:

• Nhà máy nước: Hệ thống lọc, trạm bơm tăng áp, đường ống chính cấp nước đô thị.

• Hệ thống HVAC (Điện lạnh - điều hòa): Kết nối các máy Chiller, tháp giải nhiệt, hệ thống đường ống chiller nước.

• Công nghiệp thực phẩm: Sử dụng mặt bích Inox để đảm bảo vệ sinh ATTP, không bị gỉ sét.

• Phòng cháy chữa cháy (PCCC): Các đường ống cứu hỏa, họng tiếp nước đều sử dụng chuẩn JIS 10K để đồng bộ với thiết bị.

• Ngành đóng tàu: Do Nhật Bản là cường quốc đóng tàu, các hệ thống tàu thuyền thường dùng 100% chuẩn JIS cho đường ống nước biển và dầu.

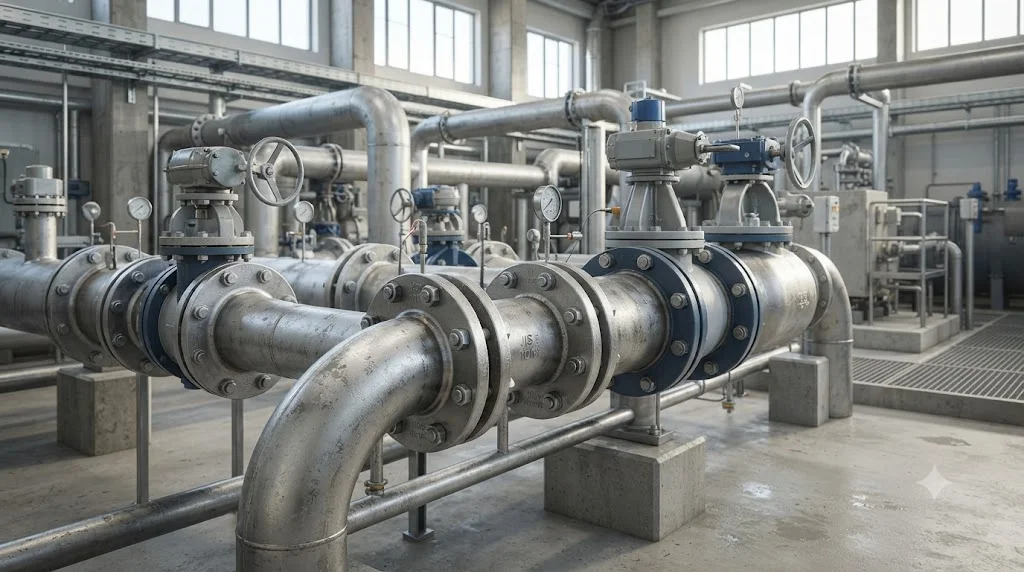

Checklist lựa chọn và quy trình lắp đặt chuẩn kỹ thuật

Checklist lựa chọn:

• Đường kính DN: Phải khớp với ống hiện có.

• Áp suất: Phải bằng hoặc lớn hơn áp suất làm việc thực tế.

• Chất liệu: Inox 304 (vệ sinh), SS400 (phổ thông), A105 (áp cao).

• Kiểu lắp: Hàn, ren hay bích mù?

• Gioăng (Gasket): Cao su cho nước, chì hoặc kim loại cho hơi nóng.

Quy trình lắp đặt "vàng":

1. Làm sạch: Vệ sinh bề mặt tiếp xúc của cả hai mặt bích.

2. Đặt gioăng: Đặt gioăng vào vị trí chính giữa, đảm bảo không bị lệch.

3. Xỏ bulong: Đưa bulong qua các lỗ, xoay đai ốc bằng tay trước để tránh làm hỏng ren.

4. Siết đối xứng: Sử dụng cờ lê lực, siết bulong theo thứ tự đối diện (hình sao/hình chữ thập).

5. Kiểm tra: Sau khi siết xong vòng đầu tiên, hãy kiểm tra lại bằng tay xem độ chặt đã đồng nhất chưa.

6. Vận hành: Cho hệ thống chạy thử ở áp suất thấp trước khi tăng dần đến áp suất vận hành bình thường.

FAQ – Câu hỏi thường gặp

Tôi có thể thay thế JIS 10K bằng DIN PN16 không?

Trả lời: Tuyệt đối không. Kích thước lỗ và PCD khác nhau hoàn toàn.

Mặt bích tiêu chuẩn jis 10k dùng cho inox và thép khác nhau thế nào?

Trả lời: Về kích thước là giống nhau hoàn toàn, chỉ khác nhau về vật liệu chế tạo để phù hợp với đặc tính môi trường (chống ăn mòn vs chịu lực).

Làm sao để biết mặt bích tôi đang mua có đúng chuẩn JIS?

Trả lời: Kiểm tra CO/CQ (Chứng chỉ chất lượng/xuất xứ) từ nhà cung cấp và đo lại các thông số kích thước, PCD bằng thước kẹp cơ khí.

Tại sao mặt bích hàn cổ lại đắt hơn hàn trượt?

Trả lời: Do chi phí vật liệu nhiều hơn và quy trình chế tạo (rèn, gia công vát mép) phức tạp hơn.

Gioăng cao su có dùng được cho hơi nóng không?

Trả lời: Không. Với hơi nóng, hãy sử dụng gioăng chì (Grafoil) hoặc gioăng không amiăng (Non-asbestos).

Kết luận

Mặt bích tiêu chuẩn JIS 10K không chỉ là một linh kiện kỹ thuật, nó là nền tảng cho sự an toàn và hiệu quả của cả một dây chuyền công nghiệp. Việc hiểu sâu sắc về thông số, vật liệu và quy trình lắp đặt là cách tốt nhất để bạn khẳng định vị thế chuyên nghiệp trong công tác vận hành và quản lý dự án.

Đừng bao giờ để sự chủ quan trong việc chọn lựa phụ kiện đường ống trở thành rào cản cho sự phát triển bền vững của hệ thống. Hãy luôn ưu tiên các sản phẩm chính hãng, đầy đủ CO/CQ và được tư vấn bởi các chuyên gia kỹ thuật có kinh nghiệm.
