Bẫy Hơi Cốc Phao: Giải Pháp Tách Nước Ngưng Liên Tục Tối Ưu Hiệu Suất Nhiệt Công Nghiệp

Trong các hạ tầng sản xuất công nghiệp sử dụng năng lượng nhiệt, mạng lưới đường ống truyền dẫn hơi nước đóng vai trò như huyết mạch cung cấp động năng và nhiệt lượng. Khi dòng hơi bão hòa di chuyển qua các chặng ống và phóng thích năng lượng để phục vụ các công đoạn sấy sưởi, hấp nhuộm, quá trình tổn hao nhiệt tự nhiên sẽ làm xuất hiện pha lỏng ngưng tụ. Sự tồn đọng của nước ngưng chính là nguyên nhân hàng đầu làm suy giảm nghiêm trọng công suất truyền nhiệt và trực tiếp kích hoạt những cú va đập thủy lực nguy hiểm phá hủy đường ống. Để xử lý triệt để bài toán kỹ thuật này, bẩy hơi cốc phao được xem là cấu kiện tối cao, giúp cô lập hơi sống và giải phóng dòng nước ngưng một cách cơ học và liên tục.

Vì Sao Hệ Thống Hơi Nóng Cần Bẫy Hơi Cốc Phao?

Tình huống thực tế trong quản lý vận hành năng lượng nhiệt

Trong các nhà máy thực phẩm, dệt nhuộm, hóa chất hay sản xuất bao bì giấy, nồi hơi hoạt động liên tục để cung ứng nguồn nhiệt năng siêu cấp. Lượng nước ngưng sinh ra liên tục trong quá trình truyền nhiệt tại các bộ trao đổi nhiệt hay các khúc quanh của đường ống chính. Nếu lượng nước lỏng này không được cô lập và loại bỏ ngay lập tức, hệ thống sẽ phải đối mặt với chuỗi hậu quả nghiêm trọng bao gồm sụt giảm mạnh hiệu suất trao đổi nhiệt do màng nước cản trở, gây búa nước làm nứt vỡ mối hàn, tăng chi phí nhiên liệu đốt do tổn hao nhiệt và làm giảm tuổi thọ thiết bị hạ nguồn.

Dẫn dắt giải pháp kỹ thuật chuyên dụng

Để giải quyết bài toán phân tách hai pha lưu chất lỏng và khí một cách triệt để mà không làm gián đoạn dòng năng lượng, các kỹ sư cơ điện luôn ưu tiên các dòng van xả tự động. Bẩy hơi cốc phao là một trong những giải pháp phổ biến nhất để xử lý nước ngưng hiệu quả trong hệ thống hơi công nghiệp hiện nay, đảm bảo hành lang truyền nhiệt luôn ở trạng thái khô và tinh khiết nhất.

Bẫy Hơi Cốc Phao Lại Gì?

Định nghĩa bản chất cấu kiện cơ khí

Để trả lời một cách chính xác dưới góc nhìn kỹ sư chuyên ngành, bẩy hơi cốc phao là gì? Đây là dòng thiết bị cơ khí vận hành tự động, có chức năng tự động xả nước ngưng khỏi hệ thống hơi bằng cơ chế phao nổi cơ học bám sát quy luật chênh lệch trọng lượng riêng, đồng thời giữ lại hơi nước nhằm hạn chế thất thoát năng lượng nhiệt năng trong đường ống sấy hấp.

Vai trò cốt lõi trong hạ tầng cơ điện

Cấu kiện chịu nhiệt chuyên dụng này đảm nhận bốn sứ mệnh chiến lược trong chu trình tuần hoàn nhiệt năng của nhà máy: Xả nước ngưng liên tục ngay khi chúng vừa xuất hiện tại đáy ống, không để xảy ra hiện tượng ngập nước cục bộ. Tăng hiệu suất truyền nhiệt tổng thể của các thiết bị sấy, giúp rút ngắn thời gian nấu hấp sản phẩm. Giảm thất thoát hơi sống ra ngoài môi trường, giúp bảo toàn lượng nhiệt năng bão hòa tối đa. Bảo vệ hệ thống đường ống và các dòng van công nghiệp khác khỏi nguy cơ mài mòn, oxy hóa và thủy kích.

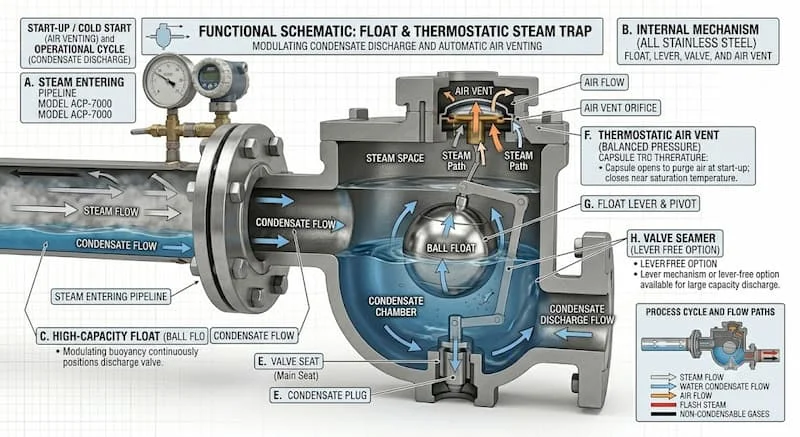

Nguyên Lý Hoạt Động Của Bẫy Hơi Cốc Phao

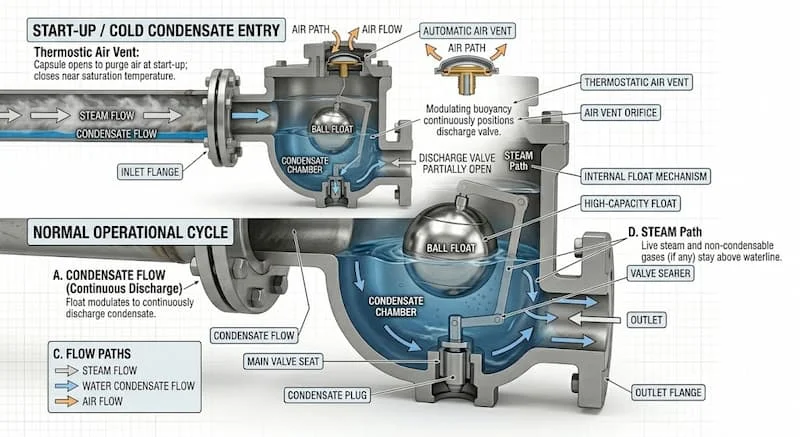

Cơ chế điều khiển dòng xả của thiết bị hoạt động hoàn toàn tự động dựa trên mối tương quan hình học giữa mực chất lỏng nội tại và vị trí của quả phao inox, bám sát nguyên lý bẩy hơi cốc phao kinh điển.

Khi nước ngưng tăng lên và tràn vào khoang chứa bên trong thân van, quả phao nổi lên theo mực nước do lực đẩy ac-si-met tác động. Khi phao nâng lên đến một vị trí giới hạn được tính toán sẵn, hệ thống đòn bẩy cơ khí liên kết sẽ kéo đĩa van ra khỏi ghế van, khiến van xả mở ra để phóng thích toàn bộ dòng nước ngưng ra ngoài đường hồi.

Ngay sau khi lượng nước lỏng được giải phóng hoàn toàn và dòng hơi nóng tràn đến, mực nước ngưng giảm xuống khiến phao hạ xuống dưới tác động của trọng lực. Lúc này, cơ cấu đòn bẩy lập tức ép chặt đĩa van vào ghế van, van đóng lại hoàn toàn để khóa chặn hành lang, ngăn hơi sống thoát ra ngoài môi trường.

Kết quả vận hành của chu trình khép kín này là năng lực xả liên tục, hoạt động ổn định dẻo dai và tiết kiệm năng lượng chất đốt một cách bền vững cho hệ thống áp lực.

Cấu Tạo Của Bẫy Hơi Cốc Phao

Để duy trì chu kỳ đóng mở mật độ cao trong môi trường nhiệt độ cực đoan, cấu tạo bẩy hơi cốc phao được hợp thành từ bốn bộ phận cơ khí cao cấp:

Thân bẫy hơi chịu lực

Lớp vỏ bảo vệ dày dặn chịu trách nhiệm bao bọc toàn bộ các chi tiết truyền động bên trong. Vật liệu đúc thân vỏ được phân cấp nghiêm ngặt từ gang xám cho hệ thống áp lực vừa, thép carbon cho môi trường cao áp, inox 304 cho dây chuyền thực phẩm và inox 316 cho các nhà máy hóa chất có tính ăn mòn cao.

Cốc phao thu thủy lực

Bộ phận cảm biến mực nước trực tiếp, cấu tạo từ các mác thép không gỉ cán mỏng có trọng lượng siêu nhẹ nhưng sở hữu độ bền cơ học cao, chịu được áp lực nén tĩnh lớn mà không bị móp méo hay rạn nứt thành phao.

Bộ van xả tiết lưu

Gồm đĩa van và ghế van được gia công cơ khí chính xác với dung sai cực nhỏ, thường được tôi cứng bề mặt để chống chịu hiện tượng xói mòn thủy động học của dòng nước áp lực cao.

Bộ xả khí tự động

Tích hợp rơ le nhiệt tĩnh bên trong thân bẫy, tự động mở rộng để loại bỏ các khối khí không ngưng tụ như oxy và nitơ ra ngoài khi khởi động hệ thống, ngăn chặn hiện tượng túi khí làm giảm hiệu suất truyền nhiệt.

Các Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình phê duyệt hồ sơ mua sắm vật tư ngành nước đòi hỏi bộ phận kỹ thuật phải kiểm soát chặt chẽ bốn nhóm thông số định lượng sau:

Kích thước danh nghĩa đường ống

Thiết bị được thiết kế đầy đủ các dải kích cỡ tiêu chuẩn để tương thích với các hệ thống ống dẫn công nghiệp hiện nay bao gồm DN15, DN20, DN25 cho các đường ống nhánh sấy hấp, cho đến DN32, DN40 và DN50 cho các đường ống gom nước ngưng trục chính.

Phân cấp áp suất làm việc định mức

Chỉ số chịu tải tĩnh của phôi đúc thân van, phổ biến gồm các tiêu chuẩn chịu áp lực PN16 cho hệ thống lò hơi vừa và nhỏ, PN25 cho phân xưởng trung bình, và PN40 cho các mạng lưới nhiệt cao áp trong các nhà máy năng lượng lớn.

Nhiệt độ làm việc dẻo dai của thiết bị

Tùy thuộc vào model và mác vật liệu chế tạo để lựa chọn dải nhiệt độ chịu tải tương ứng của bẫy hơi, bắt đầu từ ngưỡng 180 độ C, 220 độ C cho đến dải siêu nhiệt đạt mức 350 độ C đối với hệ thống hơi quá nhiệt.

Kiểu kết nối cơ học với đường ống

Hệ thống cho phép nhà thầu lựa chọn phương thức nối ren tiện lợi cho các đường ống size nhỏ, nối mặt bích vững chắc đạt tiêu chuẩn quốc tế cho hệ thống ống chịu áp lực lớn, hoặc kết nối hàn kín đồng khối cho các vị trí cao áp đặc biệt.

So Sánh Bẫy Hơi Cốc Phao Với Các Loại Bẫy Hơi Khác

Để giúp người tiêu dùng có cái nhìn trực quan trước khi đầu tư hệ thống vật tư, dưới đây là phân tích đối chiếu tính năng giữa các dòng bẫy hơi chủ lực:

Bẩy hơi cốc phao sở hữu khả năng xả liên tục, mang lại hiệu suất trao đổi nhiệt rất cao, khả năng tiết kiệm hơi tốt, năng lực chịu tải lưu lượng lớn rất tốt nhưng mức giá thành cao hơn các dòng van khác. Trong khi đó, bẫy hơi đồng tiền không có khả năng xả liên tục, hiệu suất trao đổi nhiệt ở mức cao, tiết kiệm hơi trung bình, chịu tải lớn ở mức khá và giá thành thấp. Đối với dòng bẫy hơi nhiệt tĩnh, thiết bị không xả liên tục, hiệu suất trao đổi nhiệt cao, năng lực tiết kiệm hơi rất tốt nhưng khả năng chịu tải lượng nước ngưng lớn chỉ dừng lại ở mức trung bình với giá thành hợp lý.

Tại Sao Bẫy Hơi Cốc Phao Được Sử Dụng Phổ Biến?

Sự vượt trội về mặt doanh số và tần suất xuất hiện của dòng van phao này trong các nhà máy bắt nguồn từ bốn đặc tính công nghệ ưu việt: Năng lực xả nước ngưng liên tục giúp triệt tiêu hoàn toàn hiện tượng tích tụ nước lỏng trong các thiết bị sấy, giữ cho hành lang nhiệt luôn thông suốt. Duy trì hiệu quả trao đổi nhiệt cao ở mức tuyệt đối, giúp các thiết bị công nghệ luôn hoạt động ở điều kiện làm việc tối ưu nhất. Vận hành ổn định, dẻo dai, ít bị ảnh hưởng bởi sự thay đổi đột ngột của tải nhiệt hoặc áp suất biến thiên trên đường ống chính. Tuổi thọ cơ khí cao nhờ thiết kế cơ cấu đòn bẩy giảm thiểu ma sát, rất thích hợp cho các hệ thống nhà máy vận hành liên tục 24/7.

Ứng Dụng Thực Tế Của Bẫy Hơi Cốc Phao

Nhờ sở hữu năng lực phân tách pha lưu chất liên tục vượt trội, ứng dụng bẩy hơi cốc phao ghi dấu ấn đậm nét trong nhiều hạng mục công trình:

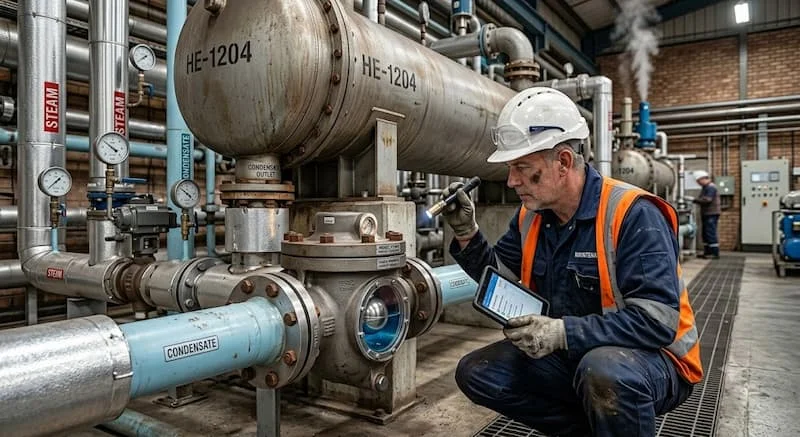

Bộ trao đổi nhiệt dạng tấm hoặc dạng chùm ống

Lắp đặt trực tiếp tại đường ra của nước ngưng nhằm duy trì chu trình giải phóng nhiệt lượng ổn định, ngăn chặn hiện tượng giảm công suất truyền nhiệt.

Thiết bị gia nhiệt và tank gia nhiệt công nghiệp

Ứng dụng trong dây chuyền nấu nguyên liệu hóa chất hoặc thực phẩm, giúp quá trình nâng nhiệt diễn ra nhanh chóng và đồng đều.

Hệ thống sấy công nghiệp tốc độ cao

Định vị tại các lô sấy của ngành sản xuất giấy, dệt nhuộm, chế biến gỗ, đảm bảo bề mặt sấy không bị ngập nước lỏng làm lỗi bề mặt sản phẩm.

Hệ thống lò hơi công nghiệp và trạm phân phối

Bố trí dọc theo các trục đường ống chính của lò hơi để thu gom toàn bộ lượng nước ngưng tụ trên đường truyền tải tầm xa.

Nhà máy sản xuất hóa chất và tinh luyện dầu khí

Vận hành trong các tháp chưng cất và hệ thống gia nhiệt liên tục, đòi hỏi độ bít kín cao và khả năng vận hành trơn tru dưới áp lực tĩnh lớn.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Bẫy Hơi Cốc Phao

Quá trình chọn lọc và duyệt mua thiết bị nếu thiếu đi sự tham vấn của các kỹ sư đường ống rất dễ mắc phải bốn lỗi sai kinh điển: Chọn sai kích thước đường ống: Chỉ mua van dựa theo size ống hiện tại mà không tính toán lưu lượng, làm giảm khả năng thoát nước ngưng tụ của toàn hệ thống. Không tính toán tải nước ngưng thực tế: Chọn bẫy có công suất xả nhỏ hơn lượng nước ngưng tụ đỉnh điểm của dây chuyền, dẫn đến hiện tượng quá tải và ngập nước ngược vào bộ trao đổi nhiệt. Bỏ qua thông số áp suất vận hành chênh lệch: Lựa chọn sai dải áp lực khiến lực đẩy của phao không đủ sức nhấc đĩa van, gây hỏng thiết bị sớm hoặc van bị kẹt chết ở trạng thái đóng. Không lắp đặt lưới lọc cặn phía trước: Bỏ qua lọc chữ Y khiến các hạt xỉ hàn, rác đường ống trôi vào lòng van, dễ làm kẹt phao và xước ghế van bên trong.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Và Checklist

Quy trình 5 bước để lựa chọn bẫy hơi cốc phao phù hợp cho công trình

Bước 1: Xác định chính xác áp suất làm việc thực tế và áp suất chênh lệch lớn nhất tại vị trí lắp đặt thiết bị. Bước 2: Tính toán cụ thể khối lượng lưu lượng nước ngưng sinh ra trong một giờ hoạt động dựa trên công suất sấy của nhà máy. Bước 3: Xác định kiểu kết nối là nối ren hay mặt bích để đảm bảo tính đồng bộ hình học với hệ thống ống dẫn hiện tại. Bước 4: Lựa chọn vật liệu thân van (gang, thép hay inox) bám sát điều kiện nhiệt độ và tính chất ăn mòn của môi trường xung quanh. Bước 5: Lựa chọn sản phẩm từ các thương hiệu vật tư ngành nước có uy tín lâu năm để đảm bảo tính chính xác của tài liệu catalogue.

Bộ checklist kiểm soát nghiêm ngặt trước và sau khi tiến hành lắp đặt

Đội ngũ thợ cơ khí trước khi đưa thiết bị vào vận hành cần thực hiện đối chiếu các hạng mục kỹ thuật sau: Kiểm tra áp suất hệ thống xem có nằm trong dải chịu tải định mức ghi trên thân bẫy. Kiểm tra kích thước đường ống dẫn nước ngưng xem có đồng bộ với size đầu vào của thiết bị. Bắt buộc lắp đặt lưới lọc chữ Y ngay phía trước bẫy hơi để chắn rác cơ học. Lắp đặt bẫy hơi tuân thủ đúng chiều mũi tên chỉ dòng chảy của lưu chất dập nổi trên vỏ van. Kiểm tra khả năng thoát nước ngưng thực tế sau khi mở van khóa hệ thống. Rà soát và triệt tiêu mọi điểm rò rỉ hơi nước tại các khớp nối bích hoặc mối ren sau khi lắp đặt.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi dạng cốc phao thực chất dùng để làm gì trong công nghiệp?

Dòng thiết bị chuyên dụng này được tích hợp vào mạng nhiệt với nhiệm vụ tự động phân tách và xả liên tục lượng nước ngưng tụ cùng không khí lạnh ra khỏi đường ống, đồng thời khóa chặt và giữ lại lượng hơi nước sạch có ích để bảo toàn năng lượng nhiệt.

Những ưu điểm nổi bật nhất giúp bẫy hơi dạng phao nổi vượt trội hơn các dòng van khác là gì?

Điểm cộng lớn nhất của thiết bị là năng lực xả nước ngưng liên tục, mang lại hiệu suất truyền nhiệt rất cao cho các bộ trao đổi nhiệt và luôn duy trì trạng thái hoạt động vô cùng ổn định ngay cả khi tải nhiệt của nhà máy có sự biến động lớn.

Dòng bẫy hơi này sẽ phù hợp nhất khi ứng dụng vào những hệ thống công nghệ nào?

Thiết bị là sự lựa chọn tối ưu cho các hệ thống có lượng nước ngưng tụ lớn và yêu cầu giải phóng pha lỏng liên tục như bộ trao đổi nhiệt dạng tấm, các tank gia nhiệt hóa chất, lô sấy nhà máy giấy và các trục đường ống gom nước ngưng chính của lò hơi.

Định kỳ khoảng bao lâu thì chúng ta nên tổ chức bảo trì bảo dưỡng thiết bị một lần?

Để đảm bảo bộ phận cốc phao không bị bám cặn vôi và cụm van xả luôn kín khít, các kỹ sư khuyên nên tiến hành cô lập đường ống để vệ sinh lưới lọc, kiểm tra trạng thái cơ học của bẫy định kỳ từ 3 đến 6 tháng một lần.

Thiết bị bẫy hơi dạng cốc phao có thực sự giúp doanh nghiệp tiết kiệm chi phí năng lượng không?

Chắc chắn có. Nhờ cơ chế đóng khóa bằng đòn bẩy cơ học cực kỳ chuẩn xác, thiết bị giúp giảm thiểu tối đa tình trạng thất thoát hơi sống ra ngoài, đồng thời giữ cho bề mặt thiết bị luôn khô ráo để duy trì hiệu quả truyền nhiệt ở mức cao nhất, hạ thấp lượng chất đốt đầu vào cho lò tổng.

Kết Luận: Lựa Chọn Bẫy Hơi Cốc Phao Đúng Cách Để Tối Ưu Hệ Hệ Thống Hơi

Tóm lại, bẫy hơi cốc phao đóng vai trò là cấu kiện kỹ thuật không thể thiếu để thiết lập một mạng lưới phân phối nhiệt năng công nghiệp đạt tiêu chuẩn an toàn và tiết kiệm. Việc các chủ đầu tư, kỹ sư trưởng thấu hiểu nguyên lý bẫy hơi cốc phao, nắm rõ cấu tạo bẫy hơi cốc phao để đưa vào các ứng dụng bẫy hơi cốc phao bám sát thực tế sản xuất chính là giải pháp tối ưu giúp nâng cao năng lực cạnh tranh cho nhà máy. Đầu tư nghiêm túc vào các dòng thiết bị bẫy hơi cốc phao đạt chuẩn chất lượng từ các nhà phân phối vật tư ngành nước uy tín sẽ giúp doanh nghiệp bảo vệ toàn diện hạ tầng cơ điện, triệt tiêu lãng phí năng lượng và cắt giảm tối đa ngân sách vận hành dài hạn.

Nếu bạn đang cần tư vấn lựa chọn bẫy hơi cốc phao phù hợp với áp suất, lưu lượng và môi trường vận hành thực tế, hãy liên hệ qua đường link dẫn đến website của bạn ngay hôm nay. Đội ngũ chuyên gia kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng khảo sát hiện trường, hỗ trợ tư vấn cấu hình sản phẩm tối ưu, cung cấp đầy đủ bộ tài liệu Catalogue chính thống cùng bảng báo giá cạnh tranh với chính sách chiết khấu thương mại tốt nhất, cam kết đồng hành cùng sự an toàn và phát triển thịnh vượng của quý doanh nghiệp đối với bẫy hơi cốc phao.
