Bẫy Hơi Nước: Thiết Bị Tối Ưu Nhiệt Năng Và Tách Nước Ngưng Toàn Diện Cho Hệ Thống Công Nghiệp

Trong các hạ tầng cơ điện và năng lượng của nhà máy sản xuất, hệ thống truyền tải nhiệt bằng hơi nước đóng vai trò then chốt trong việc cung ứng công suất sấy sưởi, hấp nhuộm. Khi dòng hơi bão hòa phóng thích ẩn nhiệt để phục vụ các kịch bản công nghệ, hiện tượng sụt giảm nhiệt lượng tự nhiên sẽ chuyển hóa một phần hơi nước thành pha lỏng ngưng tụ. Sự xuất hiện của nước ngưng chính là nguyên nhân hàng đầu gây sụt giảm hiệu suất truyền nhiệt và trực tiếp kích hoạt những cú va đập thủy lực nguy hiểm phá hủy đường ống. Chính vì vậy, việc trang bị thiết bị bẩy hơi nước chất lượng cao là quyết định chiến lược giúp các doanh nghiệp tối ưu chi phí vận hành và bảo vệ hệ thống máy móc một cách toàn diện.

Nếu không sử dụng thiết bị này, doanh nghiệp sẽ phải đối mặt với tình trạng tổn hao năng lượng chất đốt cực kỳ lớn do hơi sống bị thất thoát tự do. Đồng thời, lượng nước ngưng tồn đọng lâu ngày sẽ gây ăn mòn, rỉ sét thành ống và làm sụt giảm công suất của các thiết bị trao đổi nhiệt hạ nguồn. Làm chủ kiến thức chuyên sâu về bẩy hơi nước là chìa khóa giúp tối ưu chi phí và vận hành hệ thống an toàn nhất.

Vì Sao Hệ Thống Hơi Cần Bẫy Hơi Nước?

Tình huống thực tế trong quản lý và vận hành năng lượng nhiệt

Trong quá trình vận hành lò hơi công nghiệp, hơi nước sau khi truyền nhiệt cho các thiết bị công nghệ sẽ mất dần năng lượng và ngưng tụ thành nước lỏng tại các điểm thấp của đường ống. Lượng nước ngưng phát sinh liên tục này nếu không được cô lập và loại bỏ kịp thời sẽ bao bọc bề mặt trao đổi nhiệt, hình thành một màng ngăn cách nhiệt làm giảm mạnh hiệu suất trao đổi nhiệt và tăng đáng kể tiêu hao năng lượng đốt của lò hơi.

Chuỗi hậu quả kỹ thuật và nguy cơ phá hủy hệ thống

Nguy hiểm hơn, lượng nước lỏng tích tụ sẽ bị dòng hơi chuyển động với tốc độ cực lớn kéo đi, tạo thành những khối nước va đập trực tiếp vào thành ống, co van, gây ra hiện tượng búa nước trong đường ống vô cùng nguy hiểm. Hiện tượng thủy kích này sẵn sàng làm rạn nứt mối hàn, phá hủy các cấu kiện cơ khí và gây hư hỏng thiết bị đắt tiền hạ nguồn, làm gián đoạn toàn bộ dây chuyền sản xuất của nhà máy.

Dẫn dắt giải pháp kỹ thuật chuyên dụng

Để giải quyết triệt để rủi ro này, việc lắp đặt các thiết bị phân tách hai pha lưu chất tự động là yêu cầu bắt buộc đối với mọi thiết kế mạng nhiệt. Đó là lý do bẩy hơi nước trở thành thiết bị không thể thiếu trong mọi hệ thống hơi công nghiệp hiện đại, đóng vai trò bảo vệ và giữ gìn sự ổn định năng lượng.

Bẫy Hơi Nước Là Gì?

Định nghĩa bản chất cấu kiện cơ khí dưới góc nhìn chuyên ngành

Để định hình rõ ràng dưới góc nhìn kỹ thuật chuyên sâu, bẩy hơi nước (Steam Trap) là thiết bị cơ khí tự động được lắp đặt trên hệ thống đường ống dẫn hơi nóng, đảm nhận nhiệm vụ tự động loại bỏ nước ngưng và khí không ngưng (như oxy, nitơ, cacbonic) khỏi hệ thống hơi nhưng vẫn giữ lại hơi nước có ích bên trong đường ống để tiếp tục phục vụ các chu trình nhiệt sản xuất.

Bốn vai trò chiến lược đối với hiệu suất mạng nhiệt

Cấu kiện chịu áp lực này thực hiện đồng thời các sứ mệnh kỹ thuật cốt lõi:

• Xả nước ngưng liên tục và tự động ngay khi chúng vừa hình thành tại đáy ống.

• Ngăn thất thoát hơi sống ra môi trường ngoài, khóa chặt hành lang ống khi có hơi tràn đến.

• Tăng hiệu quả truyền nhiệt tổng thể tại các bộ sấy, bộ trao đổi nhiệt nhờ làm sạch bề mặt sấy.

• Bảo vệ thiết bị và đường ống khỏi nguy cơ rỉ sét, ăn mòn hóa học và các cú va đập thủy lực mạnh.

Nguyên Lý Hoạt Động Của Bẫy Hơi Nước

Tùy theo từng loại bẫy hơi mà nguyên lý làm việc khác nhau, bám sát các đặc tính lý hóa của dòng lưu chất để thực hiện phân tách:

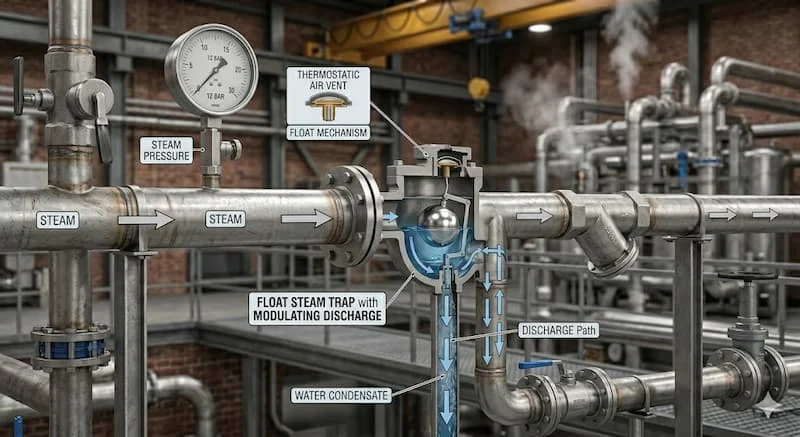

Cơ chế dựa trên sự chênh lệch tỷ trọng

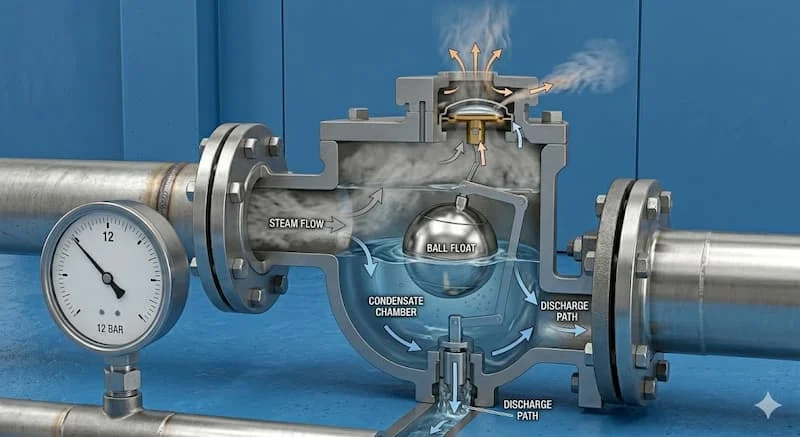

Áp dụng cho bẫy hơi cốc phao. Cơ chế này tận dụng sự khác biệt về khối lượng riêng giữa nước ngưng (pha lỏng) và hơi nước (pha khí). Khi nước ngưng tràn vào khoang van, quả phao nổi lên kéo mở đĩa van để xả nước; khi hơi tràn vào, phao chìm xuống ép chặt cửa van để ngăn hơi thoát ra.

Cơ chế dựa trên vận tốc dòng chảy

Áp dụng cho bẫy hơi đồng tiền. Thiết bị vận hành dựa trên định luật động lực học lưu chất. Khi nước ngưng tốc độ thấp đi qua, đĩa đồng tiền nâng lên để xả; khi hơi sống tốc độ cực cao tràn qua, nó tạo ra vùng áp suất thấp phía dưới đĩa, ép chặt đĩa van xuống ghế van để đóng kín.

Cơ chế dựa trên nhiệt độ lưu chất

Áp dụng cho bẫy hơi nhiệt tĩnh. Thiết bị nhận biết sự khác biệt nhiệt độ giữa hơi bão hòa nhiệt độ cao và nước ngưng tụ đã bị nguội bớt. Cấu kiện sử dụng thanh sáp hoặc capsule chứa chất lỏng co giãn nhiệt để đóng mở lỗ xả van một cách nhịp nhàng.

Kết quả vận hành của các chu trình khép kín này là nước ngưng được xả ra ngoài đường hồi liên tục, hơi nước được giữ lại trọn vẹn bên trong hệ thống, giúp toàn bộ mạng lưới truyền dẫn nhiệt hoạt động ổn định và an toàn.

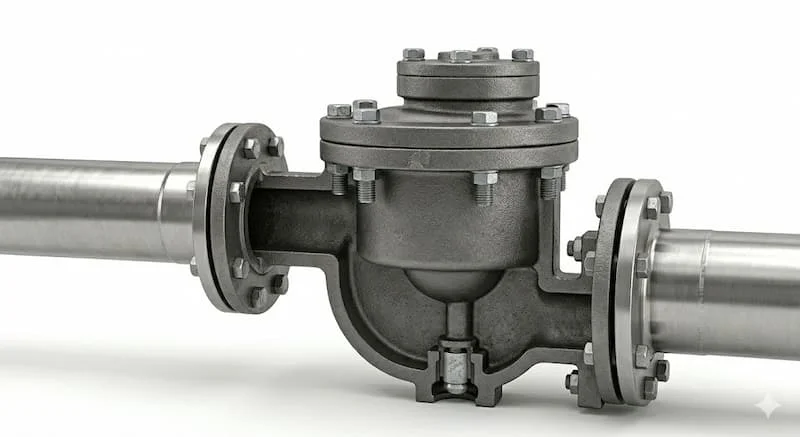

Cấu Tạo Của Bẫy Hơi Nước

Để chịu đựng được áp lực tĩnh liên tục và chu kỳ đóng mở mật độ cao, cấu trúc cơ khí của một cụm bẩy hơi nước gồm các thành phần cơ bản sau:

Thân bẫy hơi chịu áp lực

Lớp vỏ bọc dày dặn chịu trách nhiệm bảo vệ toàn bộ chi tiết cơ cấu nội tại. Vật liệu đúc thân vỏ được phân cấp nghiêm ngặt để tương thích với từng môi trường lưu chất, phổ biến gồm gang đúc chịu lực cho hệ thống sưởi thông thường, thép carbon cho phân khúc nhiệt độ cao, hoặc inox cao cấp chống chịu ăn mòn hóa học tốt.

Bộ phận điều khiển và cảm biến pha

Trái tim chuyển động của thiết bị, thực hiện nhiệm vụ nhận biết sự thay đổi của trạng thái dòng chảy. Tùy thuộc vào dòng công nghệ, cấu kiện này có thể là đĩa đồng tiền tôi cứng bề mặt, phao nổi inox siêu nhẹ, hoặc viên nhiệt chứa chất lỏng co giãn nhạy cảm với nhiệt độ.

Bộ phận van xả tiết lưu

Cơ cấu cơ khí trực tiếp kiểm soát quá trình thoát nước ngưng ra ngoài. Bộ phận này gồm ghế van và đĩa van được gia công với độ chính xác cao, dung sai cực nhỏ nhằm đảm bảo độ bít kín tuyệt đối, chống rò rỉ hơi sống khi van ở trạng thái đóng.

Nắp bảo trì công nghệ

Chi tiết tháo lắp ở phần lưng hoặc đáy thân van, tạo sự thuận tiện cho việc vệ sinh lưới lọc, loại bỏ cặn bẩn rỉ sét và thay thế các chi tiết hao mòn nội tại mà không cần phải cắt cắt đường ống chính.

Các Loại Bẫy Hơi Nước Phổ Biến Hiện Nay

Thị trường vật tư ngành nước phân cấp rõ rệt thiết bị này thành bốn chủng loại chủ lực với những ưu thế công nghệ riêng biệt:

Bẫy hơi đồng tiền

Ưu điểm nổi bật là thiết kế vô cùng nhỏ gọn, chịu áp suất cao vượt trội và giá thành thấp, dễ dàng phân bổ số lượng lớn dọc theo mạng lưới. Nhược điểm của dòng này là nhạy cảm với cặn bẩn, các hạt xỉ hàn dễ làm kẹt đĩa van gây rò rỉ hơi. Thiết bị thường dùng cho các đường ống dẫn chính tầm xa.

Bẫy hơi cốc phao

Sở hữu ưu điểm xả liên tục nước ngưng ngay khi vừa xuất hiện, mang lại hiệu suất truyền nhiệt cao ở mức tuyệt đối cho thiết bị hạ nguồn. Nhược điểm duy nhất là kích thước lớn và giá thành cao hơn các dòng van khác. Thiết bị đặc biệt phù hợp cho các bộ trao đổi nhiệt công suất lớn.

Bẫy hơi nhiệt tĩnh

Ưu điểm lớn nhất là năng lực tiết kiệm hơi tốt nhờ tận dụng được lượng nhiệt dư của nước ngưng và hoạt động ổn định trong các môi trường nhiệt độ biến thiên. Nhược điểm là tốc độ phản hồi đóng mở chậm hơn do phụ thuộc vào thời gian truyền nhiệt làm giãn nở vật liệu bên trong.

Bẫy hơi gầu đảo

Dòng thiết bị cơ khí sở hữu độ bền cao bậc nhất, khả năng chống chịu hiện tượng thủy kích và búa nước cực tốt, hoạt động bền bỉ làm việc tốt trong môi trường khắc nghiệt ngoài trời hoặc các hệ thống xả ngược áp suất lớn mà không lo sợ rách phao hay biến dạng cơ cấu.

So Sánh Các Loại Bẫy Hơi Nước

Bảng đối chiếu thông số kỹ thuật tổng hợp dưới đây giúp các nhà thầu và kỹ sư dễ dàng đưa ra quyết định mua sắm vật tư phù hợp với hạ tầng công trình:

Vì Sao Bẫy Hơi Giúp Tiết Kiệm Năng Lượng?

Việc đồng bộ hóa hệ thống bẫy hơi nước đạt chuẩn kỹ thuật mang lại những giá trị thặng dư trực tiếp về mặt kinh tế cho doanh nghiệp nhờ bốn cơ chế vận hành sau:

• Loại bỏ nước ngưng kịp thời: Giúp hơi nước nóng tiếp xúc trực tiếp và hoàn toàn với bề mặt trao đổi nhiệt, đẩy nhanh tốc độ truyền nhiệt và rút ngắn thời gian vận hành mẻ sấy.

• Giảm hiện tượng búa nước: Triệt tiêu pha lỏng di chuyển tốc độ cao, bảo vệ hệ thống khỏi các sự cố rạn nứt nổ vỡ đường ống, giảm chi phí sửa chữa đột xuất.

• Hạn chế tối đa thất thoát hơi sống: Cơ cấu cơ khí khóa chặt dòng hơi bão hòa, giảm chi phí nhiên liệu đốt (than, củi, dầu) cho lò hơi tổng một cách đáng kể.

• Tăng tuổi thọ thiết bị hạ nguồn: Duy trì độ khô của dòng lưu chất, giảm thiểu tần suất oxy hóa và mài mòn, làm hạ thấp tổng chi phí bảo trì lâu dài cho nhà máy.

Ứng Dụng Thực Tế Của Bẫy Hơi Nước

Thiết bị này xuất hiện dày đóng trong mọi phân khu cơ điện của các ngành công nghiệp cốt lõi:

Nhà máy chế biến thực phẩm

Lắp đặt tại hệ thống hấp thực phẩm tiệt trùng, các nồi nấu công nghiệp công suất lớn, giúp giữ nhiệt độ sấy ổn định để bảo toàn chất lượng thành phẩm.

Nhà máy dệt nhuộm và hoàn tất vải

Ứng dụng trong các máy sấy căng kim định hình, thiết bị gia nhiệt hóa chất nhuộm, bảo đảm dòng nhiệt cung cấp liên tục để chất lượng nhuộm màu đồng đều.

Nhà máy sản xuất giấy và bao bì carton

Bố trí trực tiếp tại các trục sấy giấy tốc độ cao để giải phóng toàn bộ nước ngưng tụ trong lòng lô sấy, tối ưu hóa năng suất bốc hơi của bột giấy.

Nhà máy hóa chất và lọc hóa dầu

Vận hành trong cụm gia nhiệt bồn chứa nguyên liệu, hệ thống tháp chưng cất, nơi đòi hỏi thiết bị phải chịu được môi trường lưu chất áp lực cao.

Hệ thống HVAC và tòa nhà thương mại

Định vị trong các bộ trao đổi nhiệt dạng tấm, hệ thống sưởi trung tâm để duy trì chu trình điều hòa nhiệt độ ổn định cho toàn bộ công trình.

Nhà máy sản xuất công nghiệp nói chung

Xuất hiện tại mọi hệ thống sử dụng hơi nóng để phục vụ hoạt động cơ điện, truyền tải và phân phối năng lượng nhiệt tầm xa.

Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Bẫy Hơi

Quá trình khảo sát tại các phân xưởng thường ghi nhận những lỗi kỹ thuật chủ quan gây sụt giảm nghiêm trọng hiệu suất mạng nhiệt:

• Chọn sai loại bẫy hơi: Sử dụng bẫy hơi đồng tiền cho vị trí yêu cầu xả lưu lượng nước ngưng lớn liên tục của bộ trao đổi nhiệt, gây ngập nước ngưng tụ cục bộ.

• Chọn sai áp suất vận hành định mức: Sử dụng cấu kiện có dải áp thấp hơn áp suất làm việc thực tế của lò hơi, khiến bộ phận cảm biến bị biến dạng cơ học.

• Không tính toán lưu lượng nước ngưng thực tế: Mua thiết bị dựa theo kích cỡ đường ống dẫn có sẵn mà không tính tải khối lượng, dẫn đến tình trạng quá tải nước ngưng.

• Bỏ qua công tác bảo trì định kỳ: Không vệ sinh lưới lọc, để rác rỉ sét và xỉ hàn làm kẹt cứng cửa van, tăng nguy cơ hỏng hóc và rò rỉ hơi sống âm thầm.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Lắp Đặt

Quy trình 5 bước lựa chọn thiết bị phù hợp cho công trình

• Bước 1: Xác định rõ ràng thiết bị sử dụng hơi để định hình chủng loại bẫy cần sử dụng (lô sấy, đường ống dẫn hay bộ trao đổi nhiệt).

• Bước 2: Tính toán chính xác lượng lưu lượng nước ngưng tụ tối đa phát sinh trong một giờ làm việc dựa trên công suất sấy của nhà máy.

• Bước 3: Xác định chính xác áp suất vận hành tối đa và mức áp suất chênh lệch thực tế tại điểm lắp đặt van.

• Bước 4: Chọn kiểu kết nối cơ học phù hợp với hạ tầng ống dẫn sẵn có, bao gồm nối ren tiện lợi, nối mặt bích vững chắc hoặc kết nối hàn đồng khối chịu áp.

• Bước 5: Lựa chọn vật liệu phù hợp (gang, thép, inox) bám sát thông số nhiệt độ làm việc và tính chất ăn mòn hóa học của môi trường xung quanh.

Bộ checklist kiểm soát kỹ thuật khi lắp đặt bẫy hơi nước

Đội ngũ thợ cơ khí đi ca cần thực hiện đối chiếu nghiêm ngặt các hạng mục kỹ thuật sau:

• Lắp đặt bẫy hơi tuân thủ tuyệt đối theo đúng chiều mũi tên chỉ hướng dòng chảy dập nổi trên vỏ van.

• Bắt buộc lắp thêm lưới lọc chữ Y ngay trước bẫy hơi để ngăn chặn rác cơ học lọt vào lòng van.

• Đảm bảo vị trí thoát nước ngưng nằm ở điểm thấp nhất của chặng ống để dòng nước lỏng tự chảy vào van.

• Kiểm tra độ bít kín của các mối ren, vòng đệm gioăng mặt bích sau khi siết chặt ốc vít lắp đặt.

• Tiến hành chạy thử và kiểm tra hoạt động đóng mở thực tế của bẫy dưới áp lực thấp trước khi vận hành chính thức.

• Lập hồ sơ theo dõi kỹ thuật để tổ chức bảo trì định kỳ từ 3 đến 6 tháng một lần đối với toàn cụm van.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi nước công nghiệp thực chất dùng để làm gì?

Thiết bị này được tích hợp vào hệ thống mạng nhiệt với nhiệm vụ chuyên biệt là tự động phân tách và loại bỏ toàn bộ lượng nước ngưng tụ cùng các khối khí không ngưng tụ ra ngoài môi trường, đồng thời khóa chặt và giữ lại lượng hơi nước sạch có ích để bảo toàn nhiệt năng.

Trên thị trường hiện nay có những loại bẫy hơi thông dụng nào?

Để đáp ứng các kịch bản vận hành khác nhau của nhà máy, hệ thống vật tư ngành nước tập trung cung ứng bốn chủng loại phổ biến bao gồm bẫy hơi đồng tiền, bẫy hơi cốc phao, bẫy hơi nhiệt tĩnh và bẫy hơi gầu đảo với đầy đủ dải thông số.

Khi nào các kỹ sư vận hành cần tiến hành thay thế một cụm bẫy hơi mới?

Doanh nghiệp cần lên kế hoạch thay thế ngay khi thiết bị xuất hiện dấu hiệu rò rỉ hơi sống liên tục ra ngoài đường hồi, hệ thống sấy bị giảm hiệu suất truyền nhiệt rõ rệt do kẹt van đóng, hoặc thiết bị phát ra tiếng ồn va đập hoạt động không ổn định.

Thiết bị này có bắt buộc phải thực hiện công tác bảo trì định kỳ không?

Hoàn toàn cần thiết. Việc tổ chức kiểm tra và bảo trì định kỳ từ 3 đến 6 tháng một lần giúp kỹ sư làm sạch lưới lọc cặn rác, rà soát độ mài mòn của đĩa van, từ đó duy trì hiệu suất hoạt động định mức và kéo dài tuổi thọ dẻo dai cho thiết bị.

Chi phí đầu tư một bộ bẫy hơi nước trên thị trường hiện nay là bao nhiêu?

Mức giá thành của thiết bị không cố định mà phụ thuộc chặt chẽ vào kích thước danh nghĩa, mác vật liệu đúc thân vỏ, dải áp suất làm việc định mức cũng như uy tín thương hiệu của hãng sản xuất. Người tiêu dùng nên liên hệ các nhà phân phối chính ngạch để nhận báo giá chính xác.

Kết Luận: Bẫy Hơi Nước – Thiết Bị Quan Trọng Giúp Tối Ưu Hệ Thống Hơi

Tóm lại, bẫy hơi nước chính là giải pháp kỹ thuật cốt lõi và không thể thay thế trong việc xây dựng một hạ tầng năng lượng nhiệt công nghiệp an toàn, tiết kiệm và đạt hiệu suất cao. Việc các chủ đầu tư chủ động nghiên cứu nguyên lý hoạt động, phân loại chính xác cấu tạo để ứng dụng các dòng bẫy hơi bám sát thực tế sản xuất không chỉ giúp loại bỏ nước ngưng hiệu quả, tăng hiệu suất truyền nhiệt tổng thể mà còn giảm tiêu hao năng lượng đốt đáng kể cho hệ thống lò hơi tổng. Sự đầu tư bài bản vào các cấu kiện van xả đạt chuẩn chất lượng chính là nền tảng giúp bảo vệ đường ống và thiết bị áp lực hạ nguồn, triệt tiêu lãng phí năng lượng và cắt giảm tối đa ngân sách vận hành dài hạn cho phân xưởng.
