Bẫy Hơi Phao: Giải Pháp Tách Nước Ngưng Liên Tục Tối Ưu Hiệu Suất Hệ Thống Hơi

Trong các dây chuyền sản xuất công nghiệp hiện đại, năng lượng nhiệt từ hơi nước đóng vai trò quyết định đến năng suất và chất lượng thành phẩm. Tuy nhiên, một trở lực tự nhiên luôn xuất hiện trong quá trình truyền tải nhiệt chính là sự hình thành nước ngưng tụ. Khi dòng hơi bão hòa phóng thích ẩn nhiệt để phục vụ các kịch bản công nghệ, hiện tượng sụt giảm năng lượng sẽ biến một phần hơi nước thành pha lỏng. Việc trang bị dòng float steam trap cao cấp là giải pháp công nghệ chiến lược giúp loại bỏ triệt để dòng nước ngưng này, giữ cho hệ thống luôn khô ráo và vận hành với hiệu suất cao nhất.

Nếu không xử lý lượng nước lỏng này kịp thời, doanh nghiệp sẽ phải đối mặt với nguy cơ sụt giảm nghiêm trọng công suất gia nhiệt, hao phí khối lượng chất đốt khổng lồ và đối mặt với thảm họa búa nước phá hủy thành ống. Sử dụng float steam trap chính là chìa khóa vàng giúp các kỹ sư cơ điện bảo vệ hạ tầng máy móc và tối ưu hóa chi phí vận hành cho nhà máy.

Bẫy Hơi Phao Là Gì?

Định nghĩa bản chất kỹ thuật dưới góc nhìn chuyên gia

Để định hình chính xác dưới góc độ cơ khí chuyên ngành, float steam trap là gì? Đây là dòng thiết bị cơ khí vận hành tự động trên đường ống áp lực, thực hiện nhiệm vụ loại bỏ nước ngưng và khí không ngưng tụ ra khỏi hệ thống hơi dựa trên nguyên lý nổi của phao cơ học, đồng thời đóng khóa kịp thời để giữ lại lượng hơi nước có ích bên trong đường ống, bảo toàn năng lượng cho chu trình sản xuất hạ nguồn.

Bốn chức năng cốt lõi duy trì mạch năng lượng

Một cụm thiết bị tiêu chuẩn khi phân bổ đúng vị trí công nghệ sẽ mang lại bốn giá trị vận hành trực tiếp:

• Xả nước ngưng liên tục: Giải phóng pha lỏng ngay khi vừa hình thành, không để xảy ra hiện tượng ngập nước cục bộ.

• Ngăn thất thoát hơi sống: Cơ chế đóng kín khít tuyệt đối giúp triệt tiêu tình trạng lãng phí năng lượng nhiệt.

• Tăng hiệu suất truyền nhiệt: Giữ cho bề mặt các bộ trao đổi nhiệt luôn tiếp xúc với hơi khô, đẩy nhanh tốc độ nấu hấp.

• Bảo vệ hệ thống đường ống: Loại bỏ nguy cơ xói mòn bề mặt kim loại và các rung động cơ học do thủy kích gây ra.

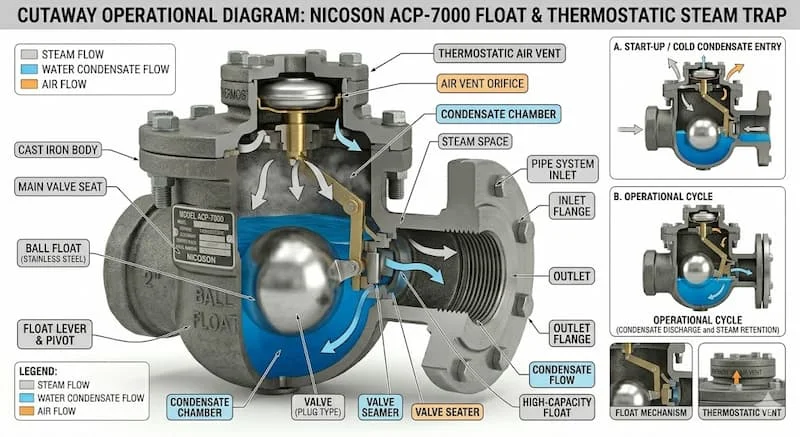

Nguyên Lý Hoạt Động Của float steam trap

Cơ chế đóng mở của dòng van này hoàn toàn dựa trên sự thay đổi mực chất lỏng nội tại bên trong thân van, vận hành bám sát nguyên lý float steam trap kinh định hướng cơ học dưới đây:

Khi nước ngưng xuất hiện và chảy từ đường ống vào trong thân bẫy, mực nước trong thân bẫy tăng lên một cách tự nhiên. Dưới tác động của lực đẩy Ác-si-mét, quả phao nổi lên theo mực nước dâng. Thông qua cơ cấu đòn bẩy truyền động được tính toán dung sai cơ khí cực nhỏ, phao nâng van xả mở ra, tạo hành lang thông thoáng cho dòng nước ngưng được xả liên tục ra ngoài hệ thống hồi lưu.

Ngay sau đó, khi lượng nước giảm xuống do đã được giải phóng và dòng hơi nóng tràn đến, mực nước tụt giảm làm cho quả phao hạ xuống theo trọng lực. Cơ cấu trục khuỷu lập tiếp kéo đĩa van ép chặt vào ghế van và đóng van hoàn toàn. Quá trình này diễn ra nhịp nhàng và liên tục, đem lại kết quả xả nước ngưng liên tục, không làm mất hơi sống và duy trì hiệu quả trao đổi nhiệt cao ở mức tuyệt đối cho mạng nhiệt.

Cấu Tạo Chi Tiết Của float steam trap

Để duy trì chu kỳ vận hành mật độ cao trong môi trường nhiệt độ và áp suất cực đoan, cấu tạo float steam trap được hợp thành từ năm bộ phận nền tảng:

Thân van và nắp van chịu lực

Lớp vỏ bọc dày dặn chịu trách nhiệm bao bọc toàn bộ cơ cấu chuyển động bên trong. Vật liệu đúc vỏ van được phân cấp nghiêm ngặt từ gang xám cho hệ thống áp lực trung bình, thép đúc cho phân khúc cao áp, cho đến inox 304 và inox 316 cho các môi trường đặc biệt yêu cầu tiêu chuẩn vệ sinh hoặc có tính ăn mòn hóa học cao.

Phao nổi cơ học

Trái tim cảm biến của thiết bị, thường có cấu trúc dạng cầu rỗng được chế tạo từ các mác thép không gỉ cường độ cao, sở hữu đặc tính chống ăn mòn tuyệt đối, trọng lượng siêu nhẹ và có độ bền cao, chịu được áp lực nén tĩnh lớn mà không bị móp méo.

Bộ van xả tiết lưu

Gồm hệ thống ghế van và đĩa van được tôi cứng bề mặt để chống chịu hiện tượng mài mòn cơ học của dòng lưu chất tốc độ cao, đóng vai trò điều khiển chính xác lưu lượng nước ngưng thoát ra ngoài.

Van thông khí tự động

Tích hợp một bộ rơ le nhiệt tĩnh ở phần đỉnh bẫy, tự động mở ra để loại bỏ triệt để các khối khí không ngưng tụ như oxy hay nitơ ra khỏi hệ thống khi khởi động, ngăn chặn hiện tượng kẹt khí làm giảm hiệu suất nhiệt.

Nắp bảo trì công nghệ

Chi tiết tháo lắp linh hoạt được bố trí trên thân bẫy, giúp các kỹ sư cơ điện thuận tiện kiểm tra, vệ sinh lưới lọc cặn và thay thế linh kiện hao mòn nội tại mà không cần tháo dỡ toàn bộ cụm van ra khỏi đường ống.

Phân Loại float steam trap Hiện Nay

Để đáp ứng đa dạng các kịch bản lắp đặt và kiến trúc đường ống, thiết bị được phân cấp thành bốn nhóm giải pháp chủ lực:

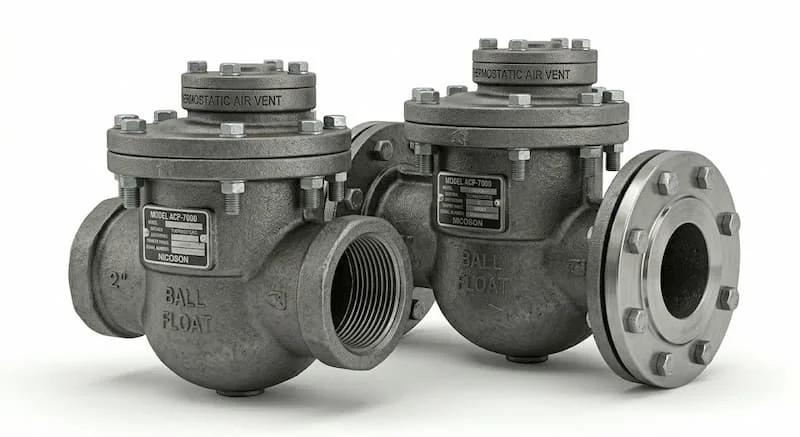

Bẫy hơi phao ren

Sở hữu kích thước nhỏ gọn, trọng lượng nhẹ và quy trình lắp đặt vô cùng dễ dàng, thuận tiện. Dòng sản phẩm này thường có các size tiêu chuẩn từ DN15 đến DN50, là sự lựa chọn hoàn hảo cho các hệ thống hơi vừa và nhỏ, các đường nhánh sấy hấp cục bộ.

Bẫy hơi phao mặt bích

Được thiết kế với phôi đúc dày, kết nối bích tiêu chuẩn quốc tế giúp thiết bị có khả năng chịu áp lực cao và sở hữu kích thước lớn. Cấu kiện này chuyên dụng cho các trục gom nước ngưng chính trong các nhà máy công nghiệp năng lượng lớn.

Bẫy hơi phao inox

Chế tạo đồng khối từ các mác thép không gỉ cao cấp, mang lại ưu điểm chống ăn mòn hóa học xuất sắc, bề mặt nhẵn mịn chống bám cặn vôi và có tuổi thọ cao tuyệt đối, đáp ứng nghiêm ngặt tiêu chuẩn của ngành dược phẩm và thực phẩm sạch.

Bẫy hơi phao gang

Dòng van phổ thông sở hữu mức giá thành hợp lý, khả năng chịu nhiệt dẻo dai và chịu va đập cơ học tốt. Nhờ tính kinh tế cao, float steam trap bằng gang được sử dụng phổ biến nhất trong các mạng nhiệt thông thường của phân xưởng may mặc, giặt là.

Thông Số Kỹ Thuật Phổ Biến

Quá trình thẩm định và phê duyệt hồ sơ vật tư đòi hỏi bộ phận kỹ thuật phải kiểm soát chính xác bốn nhóm thông số định lượng sau:

• Kích thước danh nghĩa (DN): Đầy đủ các dải size tiêu chuẩn từ DN15, DN20, DN25 cho đường ống phụ đến DN32, DN40, DN50 cho các đường ống gom trục chính.

• Áp suất làm việc định mức: Phân cấp rõ rệt gồm tiêu chuẩn PN16 cho lò hơi phổ thông, PN25 cho hệ thống chịu tải trung bình và PN40 cho các mạng nhiệt cao áp.

• Nhiệt độ chịu tải: Tùy thuộc vào model và mác vật liệu chế tạo, bẫy có khả năng vận hành ổn định từ ngưỡng 180 độ C, 220 độ C cho đến các dải siêu nhiệt đạt mức 350 độ C.

• Kiểu kết nối cơ học: Tích hợp phương thức nối ren tiện lợi cho đường ống nhỏ hoặc nối mặt bích chịu áp lực vững chắc theo các tiêu chuẩn JIS, ANSI, DIN.

So Sánh float steam trap Và Bẫy Hơi Đồng Tiền

Để giúp người tiêu dùng có cái nhìn khách quan trước khi xuống tiền đầu tư hệ thống trang thiết bị, dưới đây là bảng đối chiếu tính năng giữa hai dòng van chủ lực:

Vì Sao float steam trap Được Đánh Giá Cao?

Sự vượt trội về mặt doanh số và lòng tin của các kỹ sư trưởng dành cho dòng van phao này bắt nguồn từ bốn đặc tính công nghệ ưu việt:

• Xả nước liên tục: Cơ chế phao nổi giúp giải phóng dòng nước ngưng theo thời gian thực, không gây ra bất kỳ sự ứ đọng nước ngưng nào trong thiết bị trao đổi nhiệt.

• Tăng hiệu quả truyền nhiệt: Do loại bỏ được màng nước cách nhiệt, thiết bị gia nhiệt luôn được duy trì làm việc ở điều kiện làm việc tối ưu nhất, rút ngắn chu kỳ sản xuất.

• Giảm hiện tượng búa nước: Triệt tiêu hoàn toàn pha lỏng chuyển động tốc độ cao trong lòng ống, bảo vệ hệ thống khỏi nguy cơ nứt vỡ, rò rỉ mối hàn.

• Tiết kiệm nhiên liệu hiệu quả: Khóa chặt dòng hơi sống tuyệt đối, giúp giảm tổn thất năng lượng nhiệt và hạ thấp khối lượng chất đốt đầu vào cho lò hơi tổng.

Ứng Dụng Thực Tế Của float steam trap

Nhờ sở hữu năng lực xả lưu lượng lớn liên tục, ứng dụng float steam trap ghi dấu ấn đậm nét trong nhiều hạng mục công trình cốt lõi:

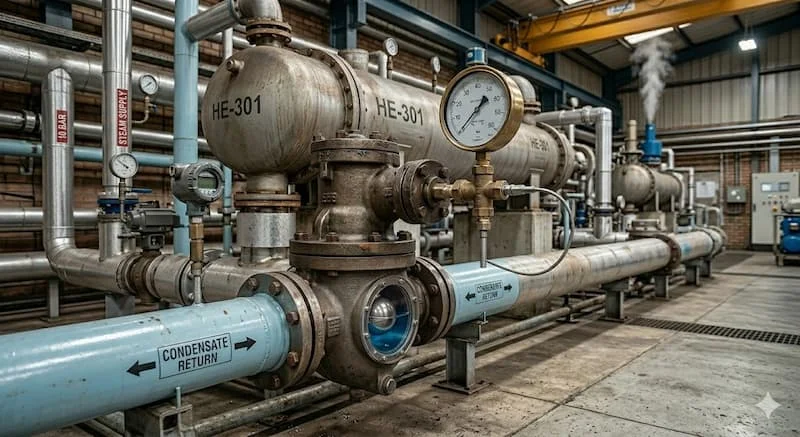

Bộ trao đổi nhiệt dạng tấm và dạng chùm ống (Heat Exchanger)

Lắp đặt tại đầu ra của đường nước ngưng nhằm duy trì chu trình giải phóng ẩn nhiệt liên tục, ngăn chặn tình trạng sụt giảm công suất nhiệt.

Hệ thống lò hơi và nồi hơi công nghiệp

Định vị tại các bộ phận tách nước cục bộ, bộ góp hơi nhằm tăng hiệu suất vận hành và đảm bảo độ khô tối đa cho dòng hơi thương phẩm.

Máy sấy công nghiệp tốc độ cao

Ứng dụng trong các lô sấy ngành giấy, dệt nhuộm, giúp duy trì nhiệt độ bề mặt lô sấy luôn ổn định, tránh làm lỗi bề mặt thành phẩm.

Nhà máy chế biến thực phẩm và đồ uống

Vận hành dày đặc trong các hệ thống nồi hấp tiệt trùng, bồn gia nhiệt nguyên liệu khuấy trộn, đáp ứng tiêu chuẩn vệ sinh an toàn nghiêm ngặt.

Nhà máy dệt nhuộm và hoàn tất vải

Bố trí tại các cụm gia nhiệt hóa chất, hệ thống sấy vải căng kim, đảm bảo nguồn nhiệt năng cung ứng liên tục để màu nhuộm lên đều và đẹp.

Nhà máy sản xuất giấy và bao bì carton

Lắp đặt trực tiếp tại các trục sấy giấy để giải phóng triệt để lượng nước hóa lỏng trong lòng quả lô, tối ưu hóa năng suất bốc hơi của bột giấy.

Những Sai Lầm Thường Gặp Khi Lựa Chọn float steam trap

Quá trình chọn lọc vật tư nếu thiếu đi sự tham vấn của các kỹ sư giải pháp đường ống rất dễ dẫn đến bốn lỗi sai chủ quan nghiêm trọng:

• Chọn sai áp suất và chênh áp: Lựa chọn sai dải áp lực khiến lực đẩy Ác-si-mét không đủ sức nhấc đĩa van ra khỏi ghế, làm bẫy bị kẹt đóng hoàn toàn và giảm tuổi thọ thiết bị sớm.

• Không tính toán lưu lượng nước ngưng thực tế: Mua van chỉ dựa theo size đường ống sẵn có mà không tính tải đỉnh điểm của phân xưởng, dẫn đến tình trạng quá tải nước ngưng.

• Chọn vật liệu không phù hợp môi trường: Sử dụng van vỏ gang cho môi trường hóa chất ăn mòn hoặc hơi quá nhiệt cao áp, gây hiện tượng ăn mòn nhanh và rạn nứt thân van.

• Không lắp đặt lưới lọc cặn phía trước: Bỏ qua lọc chữ Y khiến rác rỉ sét, xỉ hàn trôi vào lòng van, làm xước ghế van hoặc kẹt cứng quả cầu phao bên trong.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Và Checklist Lắp Đặt

Quy trình 5 bước lựa chọn float steam trap phù hợp cho công trình

• Bước 1: Xác định rõ ràng loại thiết bị sử dụng hơi (bộ trao đổi nhiệt, lô sấy hay trục ống chính) để định hình chủng loại bẫy cần dùng.

• Bước 2: Tính toán chính xác lượng nước ngưng tụ tối đa phát sinh trong một giờ hoạt động dựa trên công suất nhiệt của dây chuyền.

• Bước 3: Xác định áp suất vận hành tối đa và mức chênh áp thực tế giữa đầu vào và đầu ra tại điểm định vị van.

• Bước 4: Chọn vật liệu cấu tạo thân van (gang, thép hay inox) bám sát điều kiện nhiệt độ vận hành và tính chất hóa học của lưu chất.

• Bước 5: Lựa chọn dòng sản phẩm đến từ các thương hiệu vật tư ngành nước có uy tín lâu năm để đảm bảo tính chính xác của tài liệu catalogue.

Bộ checklist kiểm soát nghiêm ngặt trong quá trình lắp đặt bẫy hơi

Thợ cơ khí và kỹ sư đi ca cần thực hiện đối chiếu đầy đủ các hạng mục kỹ thuật sau để van vận hành hoàn hảo:

• Lắp đặt bẫy hơi tuân thủ tuyệt đối theo đúng chiều mũi tên chỉ hướng dòng chảy dập nổi trên vỏ thân van.

• Lắp thêm van khóa tại cả hai vị trí trước và sau bẫy hơi để phục vụ công tác sửa chữa sau này.

• Bổ sung lưới lọc rác dạng chữ Y ngay phía trước đầu vào của bẫy hơi để bảo vệ bộ van bên trong.

• Đảm bảo độ dốc thoát nước ngưng của đường ống hướng trục về vị trí đặt bẫy để pha lỏng tự chảy vào lòng van theo trọng lực.

• Kiểm tra toàn diện hiện tượng rò rỉ hơi nước tại các mối ren hoặc mặt bích ngay sau khi mở van vận hành hệ thống.

• Lập sổ tay theo dõi để tổ chức công tác bảo trì định kỳ từ 3 đến 6 tháng một lần, vệ sinh lưới lọc và rà soát độ kín khít.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi dạng phao cơ học thực chất dùng để làm gì trong nhà máy?

Cấu kiện này được tích hợp vào mạng nhiệt với nhiệm vụ chuyên biệt là tự động phân tách và giải phóng liên tục lượng nước ngưng tụ cùng không khí lạnh ra ngoài, đồng thời giữ chặt nguồn hơi nước sạch có ích bên trong ống để bảo toàn năng lượng.

Những ưu điểm nổi bật nhất giúp bẫy hơi dạng phao luôn được đánh giá cao là gì?

Điểm cộng lớn nhất của dòng van này là năng lực xả nước ngưng liên tục theo thời gian thực, giúp nâng cao hiệu suất trao đổi nhiệt tổng thể của phân xưởng sấy hấp và vận hành cực kỳ ổn định, tiết kiệm hơi tối đa ngay cả khi tải nhiệt biến động.

Dòng cấu kiện chuyên dụng này phù hợp nhất cho các loại hạ tầng công nghệ nào?

Thiết bị là sự lựa chọn số một cho các hệ thống có lưu lượng nước ngưng lớn và đòi hỏi giải phóng pha lỏng liên tục như bộ trao đổi nhiệt dạng tấm hoặc chùm ống, các máy sấy quả lô ngành giấy, bồn gia nhiệt và nồi hơi công nghiệp tổng.

Về bản chất kỹ thuật thì float steam trap khác gì so với bẫy hơi đồng tiền?

Điểm khác biệt cốt lõi là bẫy hơi dạng phao có khả năng xả liên tục và phù hợp cho các hệ thống có tải lượng nước ngưng lớn, trong khi bẫy hơi đồng tiền vận hành theo chu kỳ đóng mở đột ngột, có kích thước nhỏ gọn và chịu áp suất cao tốt hơn ở các trục ống chính.

Một bộ bẫy hơi dạng phao chính hãng hiện nay có giá bao nhiêu tiền?

Mức giá thành của thiết bị không cố định mà phụ thuộc chặt chẽ vào kích thước danh nghĩa đường ống, mác vật liệu đúc thân vỏ, dải áp suất chịu tải cũng như thương hiệu của hãng sản xuất. Hãy liên hệ đơn vị phân phối chính ngạch để nhận báo giá chi tiết.

Lựa Chọn Bẫy Hơi Phao Đúng Cách Để Tối Ưu Hệ Thống Hơi

Tóm lại, bẫy hơi phao chính là giải pháp kỹ thuật nền tảng mang tính chiến lược, giúp các nhà máy sản xuất xử lý triệt để bài toán cô lập hơi sống và giải phóng dòng nước ngưng tụ một cách hiệu quả. Việc các chủ đầu tư chủ động nghiên cứu nguyên lý bẫy hơi phao, nắm vững cấu tạo bẫy hơi phao để áp dụng vào các ứng dụng bẫy hơi phao bám sát thực tế công nghệ không chỉ giúp tăng cường hiệu suất truyền nhiệt tổng thể, rút ngắn thời gian vận hành mẻ sấy mà còn bảo vệ toàn diện hệ thống đường ống khỏi các sự cố thủy kích nguy hiểm. Sự đầu tư bài bản vào các dòng van phao đạt chuẩn chất lượng từ các nhà cung ứng vật tư ngành nước uy tín là bước đi vững chắc giúp doanh nghiệp cắt giảm tổn thất năng lượng và tối ưu hóa ngân sách vận hành dài hạn.

Nếu bạn đang cần lựa chọn bẫy hơi phao phù hợp cho hệ thống hơi công nghiệp. Đội ngũ chuyên gia giải pháp cơ điện giàu kinh nghiệm của chúng tôi luôn sẵn sàng khảo sát hiện trường, hỗ trợ tính toán lưu lượng nước ngưng tụ thực tế, tư vấn lựa chọn model chính xác và gửi đến quý khách hàng bảng báo giá tốt nhất với chính sách chiết khấu thương mại hàng đầu thị trường, cam kết đi kèm đầy đủ hồ sơ chứng nhận chất lượng và nguồn gốc xuất xứ hợp pháp đối với bẫy hơi phao.
