Bẩy Hơi Công Nghiệp: Giải Pháp Tối Ưu Nhiệt Năng Và Tách Nước Ngưng Toàn Diện

Trong các hệ thống truyền tải nhiệt và năng lượng bằng hơi nước tại các nhà máy sản xuất, việc duy trì độ khô và độ tinh khiết của dòng hơi là bài toán quyết định trực tiếp đến hiệu suất vận hành. Khi hơi nước di chuyển trong đường ống và phóng thích nhiệt lượng phục vụ sản xuất, một phần hơi sẽ mất năng lượng và ngưng tụ lại thành pha lỏng. Sự xuất hiện của nước ngưng không chỉ làm giảm nghiêm trọng khả năng truyền nhiệt mà còn là tác nhân chính gây ra hiện tượng búa nước nguy hiểm, sẵn sàng phá hủy toàn bộ cấu trúc cơ khí. Để giải quyết triệt để vấn đề này, bẩy hơi chính là thiết bị công nghệ bắt buộc phải tích hợp vào mạng lưới đường ống công nghiệp.

Nếu không sử dụng bẩy hơi hoặc chọn sai chủng loại cấu kiện, doanh nghiệp sẽ phải đối mặt với tình trạng tổn hao năng lượng chất đốt cực kỳ lớn do hơi sống bị thất thoát tự do ra ngoài. Đồng thời, lượng nước ngưng tồn đọng lâu ngày sẽ gây ăn mòn, rỉ sét thành ống và làm sụt giảm công suất của các thiết bị trao đổi nhiệt hạ nguồn. Do đó việc làm chủ kiến thức chuyên sâu về cấu tạo, phân loại cũng như các bước lựa chọn bẩy hơi phù hợp là chìa khóa giúp các doanh nghiệp tối ưu chi phí và vận hành hệ thống một cách an toàn nhất.

Bẩy Hơi Là Gì?

Định nghĩa bản chất kỹ thuật cơ khí bẩy hơi là gì?

Để định hình rõ ràng dưới góc nhìn cơ khí chuyên ngành, bẩy hơi là gì? Đây là một thiết bị cơ khí tự động được lắp đặt trên hệ thống đường ống dẫn hơi nóng, đảm nhận nhiệm vụ tự động tách và xả toàn bộ lượng nước ngưng tụ cùng các khí không ngưng tụ ra khỏi hệ thống nhưng vẫn giữ lại nguồn hơi nước có ích bên trong đường ống để tiếp tục phục vụ sản xuất. Thiết bị này hoạt động hoàn toàn độc lập dựa trên sự thay đổi các tính chất lý hóa của lưu chất mà không cần nguồn năng lượng điện hay khí nén ngoại lực kích hoạt.

Vai trò cốt lõi trong hạ tầng năng lượng nhiệt

Một cụm bẩy hơi steam trap đạt tiêu chuẩn kỹ thuật khi được phân bổ đúng vị trí sẽ đem lại bốn vai trò chiến lược cho toàn hệ thống: Tăng hiệu quả trao đổi nhiệt nhờ việc loại bỏ màng nước ngưng cách nhiệt bám trên thành thiết bị sấy hấp. Tiết kiệm năng lượng triệt để thông qua cơ chế giữ chặt lượng hơi sống, ngăn hơi nóng thất thoát lãng phí. Bảo vệ thiết bị phân phối nhiệt khỏi nguy cơ va đập thủy lực và hiện tượng xói mòn cơ học do dòng nước tốc độ cao. Duy trì chất lượng hơi đạt độ khô tối đa, đảm bảo các kịch bản công nghệ trong dây chuyền diễn ra chính xác.

Nguyên Lý Hoạt Động Của bẩy hơi

Cơ chế nhận biết và phân tách các pha lưu chất

Trọng tâm trong nguyên lý bẩy hơi dựa trên khả năng tự động nhận biết và phân biệt chính xác giữa ba trạng thái lưu chất cùng tồn tại trong hệ thống bao gồm hơi nước sạch, nước ngưng tụ dạng lỏng và các khí không ngưng tụ như oxy hay cacbonic. Thiết bị tận dụng sự khác biệt rõ rệt về mặt mật độ khối lượng, nhiệt độ hoặc tính chất động lực học dòng chảy của các pha này để đóng mở cửa van một cách nhịp nhàng.

Quy trình đóng xả tự động và kết quả vận hành

Khi nước ngưng tụ hoặc không khí lạnh di chuyển đến vị trí lắp đặt, bộ phận cảm biến cơ khí bên trong sẽ nhận biết và lập tức mở rộng hành lang thoát để xả toàn bộ lượng nước ngưng ra ngoài môi trường hoặc đưa về đường hồi ngưng. Ngay sau đó khi dòng hơi nước nóng áp lực cao tràn đến, sự thay đổi đột ngột về nhiệt độ hoặc áp suất động sẽ kích hoạt cơ cấu đóng khóa, giữ chặt lại hơi nước bên trong hệ thống. Kết quả vận hành này giúp mạng lưới truyền dẫn hoạt động ổn định liên tục, hạn chế thất thoát hơi sống đến mức tối đa.

Cấu Tạo Của bẩy hơi

Để chịu đựng được áp lực tĩnh liên tục và chu kỳ đóng mở mật độ cao, cấu trúc cơ khí của một cụm bẩy hơi tiêu chuẩn gồm ba thành phần chính:

Thân van chịu lực

Lớp vỏ bọc bên ngoài bảo vệ toàn bộ chi tiết cơ cấu nội tại, thường được đúc dày dặn từ các mác gang chịu lực cho hệ thống thông thường, thép đúc cho phân khúc cao áp, hoặc inox cao cấp cho các môi trường có tính ăn mòn cao.

Bộ phận cảm biến cơ học

Trái tim của thiết bị, thực hiện nhiệm vụ nhận biết sự khác biệt về nhiệt độ, áp suất nội tại hoặc mật độ chất lỏng giữa các pha lưu chất để chuyển đổi thành chuyển động cơ học định hướng.

Bộ phận đóng mở hành lang xả

Cơ cấu trực tiếp chặn hoặc khơi thông dòng xả nước ngưng, bao gồm hệ thống ghế van và đĩa van hoặc bi van được gia công với độ chính xác dung sai cực nhỏ để chống rò rỉ tuyệt đối.

Các Loại bẩy hơi Phổ Biến Hiện Nay

Thị trường kỹ thuật hiện nay phân cấp rõ rệt các loại bẫy hơi thành bốn chủng loại chủ lực với những ưu thế công nghệ riêng biệt:

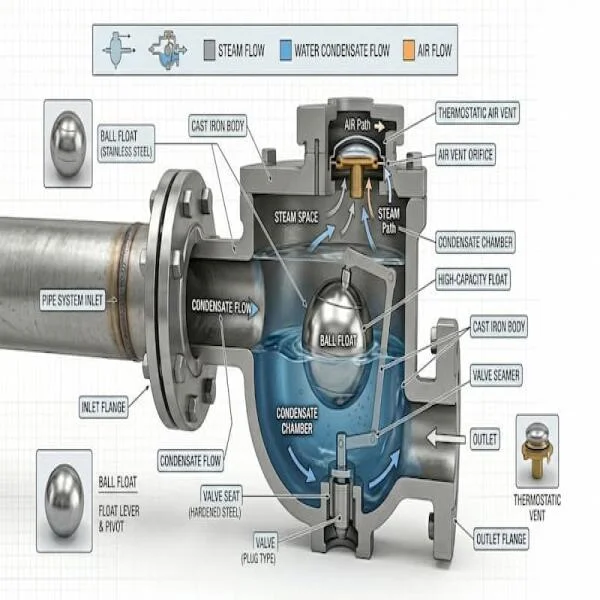

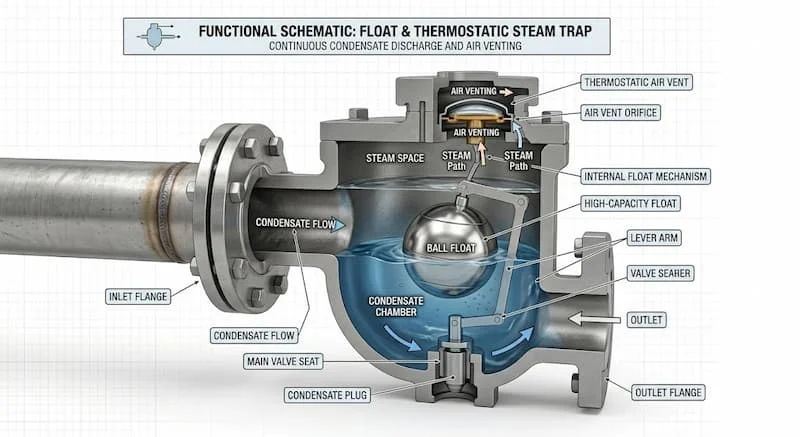

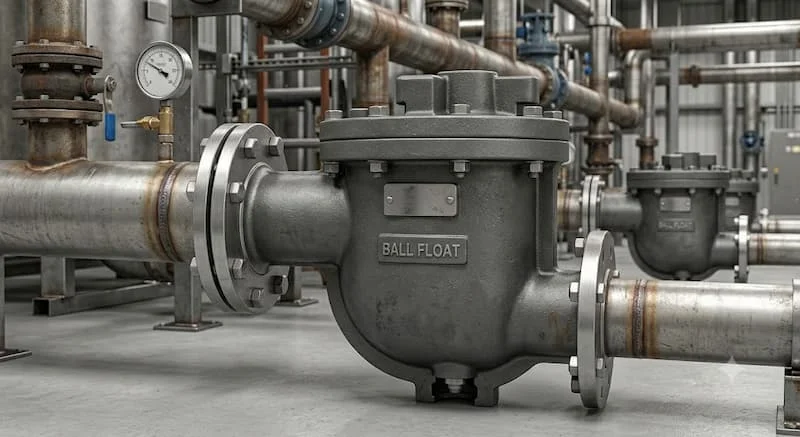

Bẫy hơi phao (Float Steam Trap)

Thiết bị vận hành dựa trên nguyên lý chênh lệch mật độ khối lượng giữa hơi và nước. Khi nước ngưng tràn vào thân bẫy, quả phao bằng inox sẽ nổi lên, kéo theo cơ cấu trục nâng đĩa van ra khỏi ghế van để xả liên tục nước ngưng ra ngoài với hiệu suất cao mà không phụ thuộc vào sự biến động của nhiệt độ. Dòng sản phẩm này thích hợp nhất cho các bộ trao đổi nhiệt lớn, thiết bị gia nhiệt yêu cầu lưu lượng xả lớn và đều đặn.

Bẫy hơi đồng tiền (Disc Steam Trap)

Cấu kiện hoạt động bám sát nguyên lý động lực học dòng chảy của hơi nước. Thiết bị có thiết kế vô cùng nhỏ gọn, khả năng chịu áp suất cao vượt trội và chống chịu được hiện tượng thủy kích mạnh mẽ. Ứng dụng phổ biến nhất của bẫy hơi đồng tiền là lắp đặt dọc theo các trục đường ống chính dẫn hơi tầm xa để lấy nước ngưng cục bộ.

Bẫy hơi nhiệt động

Một phân khúc biến thể dựa trên sự thay đổi vận tốc của dòng lưu chất khi đi qua khe hở van. Ưu điểm nổi bật là độ bền cơ học rất cao, thiết kế đơn giản, giá thành hợp lý và hoạt động bền bỉ trong các hệ thống ngoài trời chịu nhiều ảnh hưởng của thời tiết khắc nghiệt mà không sợ bị đóng băng hay hỏng hóc vặt.

Bẫy hơi nhiệt tĩnh

Dòng thiết bị vận hành hoàn toàn dựa trên sự chênh lệch nhiệt độ giữa hơi nước bão hòa và nước ngưng đã nguội bớt. Cấu kiện sử dụng một rơ le nhiệt hoặc ống xếp chứa chất lỏng đặc biệt để co giãn đóng mở van, mang lại khả năng tiết kiệm hơi tuyệt đối và hoạt động ổn định, rất phù hợp cho các thiết bị gia nhiệt chính xác hoặc đường ống sưởi ấm.

So Sánh Các Loại Bẫy Hơi

Bảng đối chiếu kỹ thuật tổng hợp dưới đây giúp các nhà thầu và kỹ sư dễ dàng đưa ra quyết định mua sắm vật tư phù hợp:

Bẫy hơi phao cho hiệu suất rất cao, giá thành cao, độ bền cao, có khả năng xả liên tục và tiết kiệm hơi tốt. Bẫy hơi đồng tiền đạt hiệu suất cao, giá thành thấp, độ bền rất cao, không xả liên tục và khả năng tiết kiệm hơi ở mức khá. Bẫy hơi nhiệt động mang lại hiệu suất cao, giá thành trung bình, độ bền cao, không xả liên tục kết hợp khả năng tiết kiệm hơi tốt. Cuối cùng bẫy hơi nhiệt tĩnh duy trì hiệu suất cao, giá thành trung bình, độ bền cao, không xả liên tục nhưng năng lực tiết kiệm hơi đạt mức rất tốt.

Tại Sao Bẫy Hơi Giúp Tiết Kiệm Năng Lượng?

Việc đồng bộ hóa hệ thống bẫy hơi steam trap đạt chuẩn chất lượng cho mạng lưới đường ống mang lại bốn giá trị thặng dư trực tiếp về mặt kinh tế: Loại bỏ nước ngưng kịp thời: Giúp bề mặt trao đổi nhiệt luôn tiếp xúc với hơi khô, tăng hệ số truyền nhiệt và rút ngắn thời gian nấu hấp sản phẩm. Giảm thất thoát hơi sống: Khóa chặt hành lang ống khi có hơi tràn đến, ngăn chặn hiện tượng hơi tự do thoát ra môi trường, giảm khối lượng chất đốt cho lò hơi. Hạn chế tối đa búa nước: Triệt tiêu pha lỏng di chuyển tốc độ cao, bảo vệ toàn bộ hệ thống khớp nối và van công nghiệp khỏi nguy cơ rạn nứt. Tăng tuổi thọ thiết bị: Giảm thiểu tần suất rỉ sét và mài mòn hóa học, hạ thấp tổng chi phí bảo trì và sửa chữa dài hạn cho doanh nghiệp.

Ứng Dụng Thực Tế Của Bẫy Hơi

Thiết bị này xuất hiện dày đặc trong mọi phân khu cơ điện của các ngành công nghiệp cốt lõi:

Nhà máy chế biến thực phẩm

Lắp đặt trong hệ thống hấp tiệt trùng, nồi nấu nguyên liệu, giúp duy trì nhiệt độ sấy hấp ổn định để đạt tiêu chuẩn vệ sinh an toàn thực phẩm.

Nhà máy dệt nhuộm và hoàn tất vải

Ứng dụng trong các cụm gia nhiệt hóa chất, trục lô sấy căng kim, bảo đảm nhiệt năng cung cấp liên tục để chất lượng nhuộm màu đồng đều.

Nhà máy sản xuất giấy và bao bì

Bố trí tại các quả lô sấy giấy tốc độ cao để xả triệt để lượng nước ngưng tụ bên trong lòng lô, tối ưu hóa công suất bốc hơi nước của bột giấy.

Nhà máy hóa chất và lọc hóa dầu

Vận hành trong các thiết bị trao đổi nhiệt, hành lang chưng cất, đòi hỏi khả năng phân tách pha lưu chất liên tục dưới áp lực cao.

Hệ thống HVAC công nghiệp

Định vị trong các bộ gia nhiệt không khí, hệ thống điều hòa trung tâm của các tòa nhà cao tầng để duy trì chu trình nhiệt ổn định.

Những Sai Lầm Phổ Biến Khi Sử Dụng Bẫy Hơi

Quá trình khảo sát tại các nhà xưởng thường ghi nhận bốn lỗi chủ quan gây sụt giảm nghiêm trọng hiệu suất mạng nhiệt:

Chọn sai loại bẫy hơi: Ví dụ sử dụng bẫy hơi đồng tiền cho vị trí yêu cầu xả lưu lượng nước ngưng lớn liên tục, dẫn đến hiện tượng tắc nghẽn nước ngưng cục bộ.

Không thực hiện kiểm tra định kỳ: Bẫy hơi bị kẹt mở hoặc kẹt đóng đều rất khó phát hiện bằng mắt thường, gây thất thoát hơi sống âm thầm hoặc làm ngập nước hệ thống.

Chọn sai kích thước kết nối: Chỉ căn cứ vào kích cỡ đường ống sẵn có để mua van mà không tính toán áp lực, gây ra tình trạng tắc nghẽn do quá tải hoặc lãng phí chi phí đầu tư.

Bỏ qua thông số áp suất làm việc thực tế: Lắp đặt cấu kiện có dải chịu áp thấp hơn áp suất đỉnh của lò hơi, khiến bộ phận cảm biến bên trong bị biến dạng và mất hoàn toàn công năng điều khiển.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Và Checklist

Quy trình 5 bước để lựa chọn bẫy hơi phù hợp cho công trình

Bước 1: Xác định chính xác áp suất vận hành tối đa và áp suất chênh lệch thực tế tại vị trí dự định lắp đặt thiết bị.

Bước 2: Tính toán cụ thể lưu lượng nước ngưng tụ tối đa sinh ra trong một giờ làm việc dựa trên công suất nhiệt của dây chuyền.

Bước 3: Khảo sát địa hình để xác định vị trí lắp đặt cụ thể là trên trục ống thẳng đứng, đoạn cuối đường ống chính hay tại cụm trao đổi nhiệt.

Bước 4: Chọn vật liệu thân vỏ phù hợp với tính chất của dòng lưu chất để tối ưu bài toán chi phí chịu ăn mòn và độ bền nhiệt.

Bước 5: Lựa chọn các thương hiệu vật tư ngành nước có uy tín lâu năm để đảm bảo độ chính xác của các thông số dập nổi.

Bộ checklist kiểm tra hệ thống định kỳ chuyên nghiệp

Kỹ sư đi ca vận hành cần hoàn thành việc đối chiếu các hạng mục kỹ thuật sau để đảm bảo thiết bị hoạt động hoàn hảo: Kiểm tra hiện tượng rò rỉ hơi sống tại các mối nối mặt bích hoặc cổ trục van. Quan sát và lắng nghe xem bẫy hơi có phát ra tiếng ồn bất thường hoặc tiếng búa nước hay không. Sử dụng súng đo nhiệt độ chuyên dụng để kiểm tra độ chênh lệch nhiệt độ giữa đầu vào và đầu ra của bẫy. Theo dõi lưu lượng nước ngưng xả ra có tương thích với công suất hoạt động thực tế của phân xưởng. Tiến hành đóng cô lập để vệ sinh sạch sẽ lưới lọc cặn rác bố trí phía trước bẫy hơi. Lập hồ sơ theo dõi và kiểm tra định kỳ thiết bị theo đúng khuyến nghị của nhà sản xuất.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị bẫy hơi trong mạng nhiệt công nghiệp thực chất dùng để làm gì?

Thiết bị này đảm nhận một nhiệm vụ chuyên biệt là tự động phân tách, giải phóng toàn bộ nước ngưng tụ dạng lỏng và các khối khí không ngưng tụ ra ngoài môi trường, đồng thời khóa chặt và giữ lại lượng hơi nước sạch có ích bên trong đường ống để bảo toàn năng lượng.

Sự hiện diện của cụm bẫy hơi có phải là bắt buộc đối với hệ thống hơi nóng không?

Hoàn toàn bắt buộc. Đây là cấu kiện cốt lõi không thể thay thế trong bất kỳ mạng lưới nhiệt nào. Nếu thiếu thiết bị này, toàn bộ hệ thống sấy hấp sẽ bị ngập nước ngưng tụ, làm giảm công suất truyền nhiệt nghiêm trọng và đối mặt với nguy cơ nổ vỡ đường ống do búa nước.

Ch chủng loại bẫy hơi nào đang được ứng dụng rộng rãi nhất trên thị trường hiện nay?

Dựa trên các số liệu lắp đặt thực tế, bẫy hơi phao và bẫy hơi đồng tiền là hai chủng loại được sử dụng rộng rãi nhất nhờ sở hữu cấu trúc cơ khí tối ưu, đáp ứng trọn vẹn từ các vị trí xả lưu lượng lớn ở cụm trao đổi nhiệt cho đến các trục ống dẫn chính phân phối hơi tầm xa.

Khoảng thời gian lý tưởng nhất để các kỹ sư tiến hành kiểm tra bảo dưỡng thiết bị là bao lâu?

Để ngăn chặn từ sớm các rủi ro kẹt van gây thất thoát hơi sống âm thầm, tần suất kiểm tra lý tưởng nhất là định kỳ từ 3 đến 6 tháng một lần. Đối với các môi trường vận hành liên tục áp lực cao, việc rà soát nhiệt độ đầu vào đầu ra nên được thực hiện hằng tháng.

Hậu quả nguy hiểm nhất có thể xảy ra khi một cụm bẫy hơi bị hỏng hóc là gì?

Khi thiết bị gặp sự cố kẹt mở, lượng hơi sống sẽ thoát tự do ra ngoài gây sụt giảm áp suất hệ thống và lãng phí chi phí nhiên liệu cực lớn. Ngược lại nếu thiết bị bị kẹt đóng, nước ngưng tụ sẽ ngập tràn đường ống, làm giảm hiệu suất truyền nhiệt và gây ra các cú va đập thủy lực phá hủy toàn bộ hệ thống.

Kết Luận: Lựa Chọn Bẫy Hơi Phù Hợp Để Tối Ưu Hệ Thống Hơi

Tóm lại, bẫy hơi là cấu kiện kỹ thuật đóng vai trò cốt lõi trong việc thiết lập một mạng lưới truyền dẫn và phân phối nhiệt năng an toàn, tiết kiệm và đạt hiệu suất cao cho mọi nhà máy sản xuất công nghiệp. Việc các doanh nghiệp chủ động nghiên cứu nguyên lý bẫy hơi, phân cấp rõ ràng các loại bẫy hơi để áp dụng bám sát thực tế sản xuất chính là chìa khóa vàng để tối ưu hóa chi phí vận hành chất đốt. Đầu tư nghiêm túc vào các giải pháp thiết bị bẫy hơi chất lượng cao ngay từ giai đoạn thiết kế ban đầu sẽ giúp hạ tầng cơ điện của bạn vận hành ổn định bền bỉ, triệt tiêu lãng phí năng lượng và bảo vệ an toàn tuyệt đối cho công trình.

Nếu bạn đang tìm kiếm giải pháp bẫy hơi cho hệ thống lò hơi, đường ống hơi hoặc thiết bị trao đổi nhiệt, hãy tham khảo các dòng bẫy hơi chất lượng cao và nhận tư vấn kỹ thuật phù hợp với nhu cầu thực tế. Hãy liên hệ qua đường link dẫn đến website của bạn ngay hôm nay để nhận được sự tư vấn chuyên sâu từ đội ngũ kỹ sư giải pháp đường ống giàu kinh nghiệm, sở hữu những tài liệu Catalogue chính thống cùng bảng báo giá cạnh tranh với chính sách chiết khấu thương mại ưu đãi hàng đầu thị trường, cam kết đi kèm đầy đủ hồ sơ giấy tờ chứng nhận nguồn gốc xuất xứ CO và chất lượng CQ hợp pháp đối với bẩy hơi.
