Van Hơi Công Nghiệp: Giải Pháp Kiểm Sát Dòng Lưu Chất Siêu Nhiệt Hiệu Quả Và An Toàn

Trong hạ tầng cơ điện và năng lượng của các nhà máy sản xuất hiện đại, hệ thống truyền dẫn hơi nóng đóng vai trò như mạch máu cung cấp nhiệt năng cho toàn bộ dây chuyền vận hành. Tuy nhiên, lưu chất hơi nước ở trạng thái siêu nhiệt luôn mang theo động năng khổng lồ cùng áp suất biến thiên cực đoan, sẵn sàng phá hủy những liên kết cơ khí yếu ớt. Để quản trị và điều phối nguồn năng lượng khổng lồ này một cách an toàn, thiết bị van lò hơi chính là mắt xích công nghệ tối cao không thể thay thế. Cấu kiện chuyên dụng này đảm nhận sứ mệnh điều tiết dòng chảy, cô lập phân khu và bảo vệ an toàn cho toàn bộ hệ thống đường ống trước các nguy cơ thủy kích nguy hiểm.

Nếu không sử dụng đúng chủng loại thiết bị được thiết kế chuyên biệt cho môi trường hơi nóng, hậu quả nhãn tiền là tình trạng rò rỉ nhiệt năng làm tổn hao chi phí vận hành nghiêm trọng. Đáng sợ hơn, hiện tượng giãn nở nhiệt không đồng đều của vật liệu kém chất lượng sẽ làm kẹt cứng trục van, cháy gioăng làm kín, thậm chí gây bục vỡ đường ống dẫn hơi, đe dọa trực tiếp đến tính mạng của công nhân vận hành. Do đó, việc thấu hiểu tường tận cấu tạo, thông số kỹ thuật và nguyên lý hoạt động của thiết bị này là yêu cầu bắt buộc đối với mọi kỹ sư, nhà thầu và quản đốc nhà máy hiện nay.

Van Hơi Là Gì?

Định nghĩa bản chất kỹ thuật cơ khí

Để trả lời một cách chính xác dưới góc nhìn chuyên ngành, van hơi là gì? Đây là dòng cấu kiện cơ khí điều khiển dòng chảy được nghiên cứu, chế tạo chuyên biệt để thực hiện nhiệm vụ đóng mở, điều tiết lưu lượng hoặc cô lập dòng hơi nước nóng áp lực cao trong mạng lưới đường ống công nghiệp. Khác với các dòng van nước thông thường, thiết bị này phải sở hữu dung sai gia công cực nhỏ và phôi kim loại có độ bền nhiệt vượt trội để không bị biến dạng dưới tác động của dòng lưu chất siêu nhiệt.

Chức năng và vai trò cốt lõi trong hệ thống nhiệt năng

Một cụm thiết bị van tiêu chuẩn vận hành trong môi trường hơi nóng đảm nhiệm năm chức năng nền tảng bao gồm đóng mở dòng hơi để cách ly hoặc thông suốt dòng lưu chất giữa các phân khu nhà xưởng. Thiết bị cũng giúp điều chỉnh lưu lượng thông qua việc tinh chỉnh tiết diện hành lang dòng chảy để phân phối lượng nhiệt năng chính xác theo nhu cầu sấy hấp. Bên cạnh đó, van lò hơi hỗ trợ kiểm soát áp suất nhằm ngăn ngừa tình trạng quá áp tĩnh trên các đường ống nhánh, đồng thời phối hợp xả nước ngưng để loại bỏ pha lỏng xuất hiện trong quá trình truyền nhiệt, tối ưu hóa độ khô của hơi. Cuối cùng, vai trò bảo vệ thiết bị hệ thống giúp khóa chặn dòng chảy ngược, triệt tiêu xung lực của hiện tượng búa nước.

Nhờ những năng lực này, thiết bị giúp toàn bộ hệ thống lò hơi đảm bảo hiệu suất truyền nhiệt tối đa, tiết kiệm năng lượng chất đốt, giảm thiểu hiện tượng mài mòn cơ học và nâng cao độ an toàn vận hành lên mức tuyệt đối.

Nguyên Lý Hoạt Động Và Cấu Tạo Van Hơi

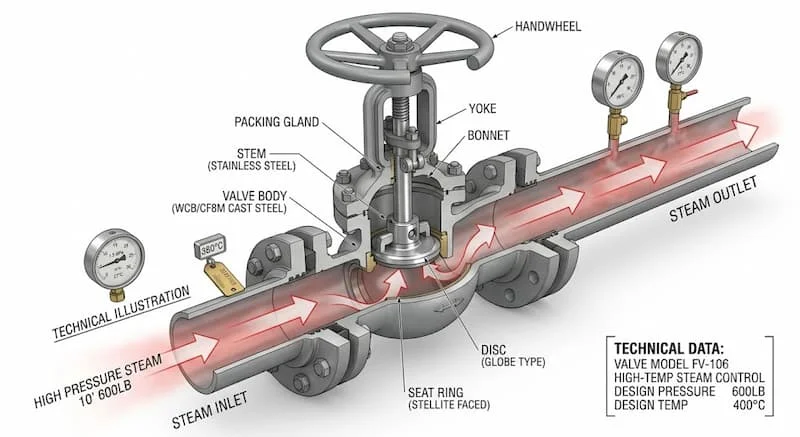

Cấu tạo van hơi cơ bản của cấu kiện chịu nhiệt

Để chống chịu lại sức phá hủy của dòng hơi nóng liên tục, cấu tạo van lò hơi được hợp thành từ năm bộ phận cơ khí cốt lõi là thân van, đĩa van, trục van, bộ làm kín và tay quay. Thân van là lớp vỏ chịu lực chính, được đúc nguyên khối dày dặn từ các mác gang chịu lực, thép đúc hoặc inox cao cấp. Đĩa van là cơ cấu trực tiếp chặn dòng chảy, thường được tôi cứng bề mặt để chống mài mòn thủy động học. Trục van đóng vai trò là bộ phận truyền động, kết nối giữa đĩa van và cơ cấu điều khiển ngoại lực. Bộ làm kín gồm hệ thống gioăng bít chuyên dụng như graphite hoặc teflon chịu nhiệt cao, giúp triệt tiêu mọi khe hở rò rỉ. Cuối cùng, tay quay hoặc bộ truyền động giúp người vận hành hoặc mô tơ điện, khí nén tương tác lực để thay đổi trạng thái van.

Nguyên lý vận hành điều tiết hành lang chất lưu

Cơ chế hoạt động của thiết bị dựa trên việc thay đổi vị trí hình học của đĩa van so với ghế van bên trong thân vỏ. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van tịnh tiến đi xuống, ép chặt đĩa van vào vị trí ghế van, chặn đứng hoàn toàn dòng hơi nước. Khi xoay ngược lại, đĩa van được nhấc lên, tạo khoảng trống cho hơi nước đi qua thân van một cách thông suốt. Đối với các dòng van chuyên dụng, người vận hành có thể dừng trục van ở các vị trí lửng để điều tiết lưu lượng và áp suất dòng hơi phóng thích ra hạ nguồn theo đúng kịch bản công nghệ của nhà máy.

Các Loại van lò hơi Phổ Biến Hiện Nay

Để giải quyết triệt để từng bài toán công nghệ riêng biệt trên hệ thống, nhà sản xuất phân cấp các loại van lò hơi thành các chủng loại chủ lực sau:

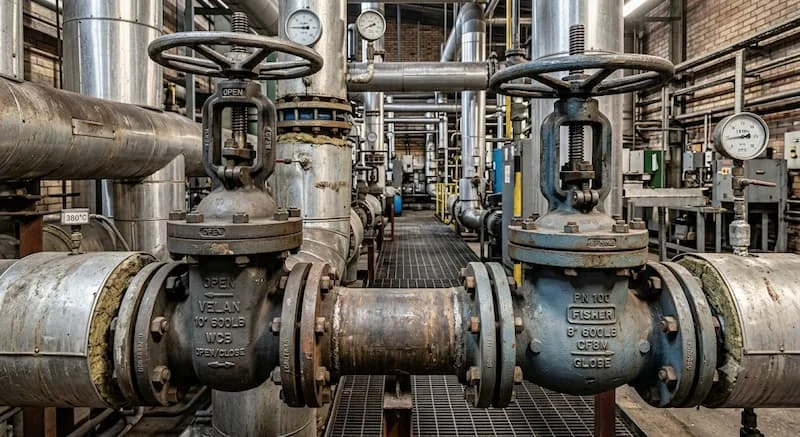

Van cổng hơi

Cấu kiện tối ưu cho các vị trí yêu cầu đóng mở hoàn toàn dòng chảy trên các đường ống chính dẫn hơi từ lò tổng. Với cơ chế đĩa nêm nhấc lên hoàn toàn khỏi hành lang dòng chảy khi mở, van cổng hơi giúp dòng lưu chất đi thẳng với tổn thất áp suất thấp nhất, hạn chế tối đa hiện tượng sụt giảm áp lực động học của toàn hệ thống.

Van cầu hơi

Dòng thiết bị kinh điển và được ứng dụng dày dặn nhất trong môi trường hơi nóng. Nhờ thiết kế vách ngăn hình chữ ngã độc đáo, van cầu hơi cho năng lực điều tiết lưu lượng vô cùng mịn màng và kiểm soát hơi chính xác. Thiết thiết kế này giúp đĩa van phân phối lực đều, không bị hiện tượng xé rách hay rỗ bề mặt khi tiết lưu ở áp lực cao.

Van bi hơi

Cấu kiện sở hữu lõi xuyên tâm hình quả cầu đục lỗ, mang lại tốc độ đóng mở nhanh chóng chỉ bằng một thao tác gạt góc 90 độ. Ưu điểm nổi bật của van bi hơi là độ bít kín tuyệt đối, cấu trúc gọn gàng, dễ vận hành, rất phù hợp cho các nhánh ống kích thước nhỏ và trung bình yêu cầu thao tác cô lập nhanh.

Van bướm hơi

Giải pháp kỹ thuật mang tính kinh tế cao cho các hệ thống đường ống truyền dẫn hơi có kích thước lớn. Cấu kiện này có tổng trọng lượng nhẹ, giá thành thấp hơn van cổng cùng kích cỡ, phần cánh bướm xoay quanh trục giúp đóng mở dòng hơi linh hoạt và chiếm ít không gian lắp đặt.

Van một chiều hơi

Phòng tuyến bảo vệ tự động hoạt động hoàn toàn dựa trên áp lực đối lưu của dòng hơi. Van cho phép hơi nóng di chuyển theo một hướng duy nhất và tự động khóa chặt khi có xu hướng dòng chảy ngược, bảo vệ lò hơi và các cụm máy bơm thượng nguồn khỏi nguy cơ phá hủy thủy kích.

Bẫy hơi

Cấu kiện công nghệ đặc biệt không thể thiếu trong mọi mạng lưới nhiệt. Bẫy hơi vận hành tự động để phân tách và xả toàn bộ nước ngưng tồn đọng ra ngoài đường hồi, đồng thời giữ lại dòng hơi nóng nguyên chất trong hệ thống, bảo toàn năng lượng nhiệt ở mức cao nhất.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van lò hơi

Quá trình lập hồ sơ mua sắm và duyệt vật tư yêu cầu bộ phận kỹ thuật phải kiểm soát nghiêm ngặt bốn trục thông số kỹ thuật van lò hơi định lượng sau:

Phân cấp áp suất làm việc định mức

Vỏ van phải được thiết kế và ghi rõ các chỉ số chịu tải tĩnh để kỹ sư đối chiếu, phổ biến gồm dải áp lực vừa PN16, hệ thống chịu tải cao PN25, PN40 và các phân khúc áp lực cực đoan trong công nghiệp năng lượng như PN63.

Nhiệt độ làm việc dẻo dai của vật liệu

Dải nhiệt độ chịu tải của cấu kiện quyết định trực tiếp đến độ bền của hệ thống. Tùy thuộc vào áp suất hơi bão hòa hoặc hơi quá nhiệt để chọn các dòng van chịu nhiệt tương ứng từ 180 độ C, 220 độ C, 300 độ C cho đến ngưỡng siêu nhiệt 425 độ C.

Vật liệu cấu thành thân van

Thân van bằng gang có giá thành thấp, hấp thụ rung động tốt, phù hợp cho hệ thống áp suất và nhiệt độ vừa phải. Thân van bằng thép đúc mang lại khả năng chịu nhiệt cao vượt trội, chịu áp suất lớn và chống rạn nứt cơ học tuyệt vời. Đối với dòng van bằng inox 304, thiết bị đem lại khả năng chống ăn mòn hóa học tốt và bề mặt sạch sẽ. Kháng lại các môi trường khắc nghiệt nhất là dòng inox 316 với khả năng trơ hoàn toàn trong môi trường hóa chất xâm thực mạnh và hơi nóng có tính axit.

Kiểu kết nối cơ học với đường ống

Hệ thống cho phép lựa chọn phương thức kết nối nối ren tiện lợi cho các đường ống kích thước nhỏ dưới DN50, kết nối mặt bích vững chắc cho hệ thống ống tầm trung và lớn, hoặc phương thức hàn kín đồng khối cho các vị trí cao áp tuyệt đối nguy hiểm.

So Sánh Các Loại van lò hơi

Để giúp người tiêu dùng và nhà thầu dễ dàng đưa ra quyết định mua sắm, dưới đây là phân tích đối chiếu tính năng tổng hợp của các dòng van lò hơi chủ lực:

Van cổng thể hiện khả năng đóng mở tốt, khả năng điều tiết kém nhưng có độ chịu nhiệt cao. Van cầu đạt hiệu quả đóng mở tốt, khả năng điều tiết rất tốt cùng mức độ chịu nhiệt cao. Van bi cho năng lực đóng mở rất tốt, khả năng điều tiết ở mức trung bình và độ chịu nhiệt cao. Cuối cùng, van bướm đạt mức đóng mở tốt, điều tiết tốt và năng lực chịu nhiệt duy trì ở mức trung bình.

Vì Sao Phải Sử Dụng Van Chuyên Dụng Cho Hệ Thống Hơi?

Rất nhiều đơn vị quản lý vận hành do thiếu kinh nghiệm đã trưng dụng các dòng van nước thông thường để lắp cho đường ống hơi nóng nhằm tiết kiệm chi phí ban đầu. Đây là một sai lầm kỹ thuật cực kỳ tai hại vì hơi nước bão hòa sở hữu những đặc tính lý hóa cực kỳ phức tạp khi nhiệt độ luôn duy trì ở mức rất cao, áp suất thay đổi liên tục theo tải tiêu thụ và tốc độ dòng chảy cực lớn dễ gây ra hiện tượng giãn nở nhiệt mãnh liệt ở vật liệu.

Việc đồng bộ các dòng van chuyên dụng cho hệ thống hơi mang lại bốn lợi ích cốt lõi bao gồm tăng độ an toàn vận hành, bảo vệ tính mạng công nhân trước nguy cơ nổ vỡ đường ống. Giải pháp này cũng giảm thiểu tối đa hiện tượng thất thoát nhiệt năng ra môi trường bên ngoài, hạn chế triệt để tình trạng rò rỉ lưu chất tại các cổ trục van nhờ bộ gioăng bít chuyên dụng và kéo dài tuổi thọ bền bỉ cho toàn bộ hạ tầng cơ điện của nhà máy.

Ứng Dụng Thực Tế Của van lò hơi

Nhờ sở hữu năng lực kiểm soát năng lượng nhiệt vượt trội, ứng dụng van lò hơi hiện diện dày đặc trong mọi ngành công nghiệp cốt lõi:

Nhà máy chế biến thực phẩm và nước giải khát

Thiết bị được lắp đặt tại các cụm đường ống cấp hơi cho nồi hấp trung tâm, hệ thống dây chuyền tiệt trùng sữa, đóng hộp, bảo đảm duy trì nhiệt độ sấy hấp ổn định để đạt tiêu chuẩn vệ sinh an toàn thực phẩm.

Nhà máy dệt nhuộm và sản xuất sợi

Van hơi điều phối nguồn hơi nóng vào các bể gia nhiệt, trục lô sấy vải, giúp quá trình nhuộm màu và làm khô xơ sợi diễn ra đồng đều, không bị lỗi loang màu do thiếu hụt nhiệt năng.

Nhà máy sản xuất giấy và bao bì carton

Cấu kiện chịu trách nhiệm dẫn hơi nóng vào các lô sấy giấy tốc độ cao, thực hiện công đoạn truyền nhiệt bốc hơi nước trong bột giấy một cách nhanh chóng, quyết định trực tiếp đến độ mịn và độ bền của bề mặt giấy.

Nhà máy hóa chất và lọc hóa dầu

Vận hành trong các tháp chưng cất, hành lang điều khiển hơi nóng để gia nhiệt cho các phản ứng hóa học lưu chất, đòi hỏi độ bít kín tuyệt đối để không làm rò rỉ dung dịch nguy hiểm.

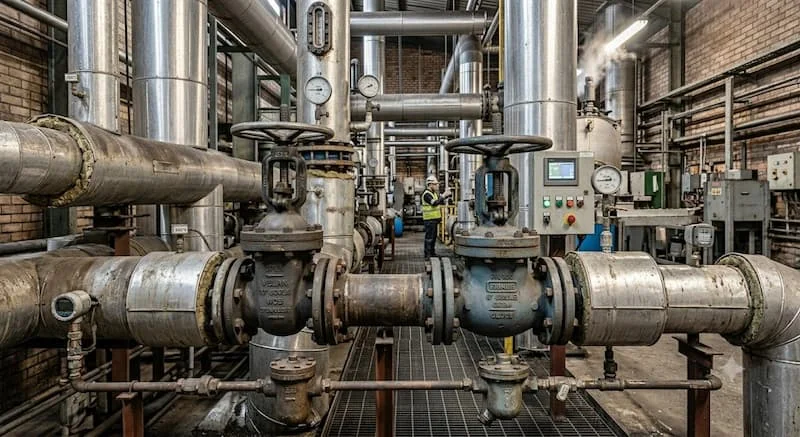

Hệ thống lò hơi công nghiệp và mạng lưới sưởi trung tâm

Định vị tại các trục đường hơi chính phóng thích năng lượng từ nồi hơi và các đường hồi ngưng cấp nước bù, duy trì mạch tuần hoàn năng lượng khép kín và hiệu quả.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Van Hơi

Quá trình thu mua vật tư nếu thiếu đi sự tham vấn của các kỹ sư đường ống rất dễ mắc phải các lỗi sai kinh điển. Đầu tiên là việc chọn sai vật liệu thân van khi trưng dụng van gang thông thường cho các hệ thống hơi quá nhiệt có nhiệt độ vượt ngưỡng 250 độ C, khiến phôi gang bị giòn hóa và nứt vỡ dưới áp lực tĩnh. Tiếp theo là lỗi chọn sai phân cấp áp suất khi lựa chọn thân van có chỉ số PN thấp hơn áp suất đỉnh thực tế của lò hơi, dẫn đến hiện tượng thổi bay gioăng bít thủy lực khi nhà máy nâng công suất.

Sai lầm thứ ba là không tính đến yếu tố nhiệt độ của dòng lưu chất, chọn các dòng van có gioăng làm kín bằng cao su thông thường thay vì teflon hay graphite chịu nhiệt, khiến gioăng nhanh chóng bị nóng chảy gây rò rỉ dữ dội. Cuối cùng, việc chọn sai loại van cho mục đích công nghệ như sử dụng van cổng cho nhiệm vụ tiết lưu dòng chảy sẽ khiến cánh van bị dòng hơi siêu tốc mài mòn tạo rãnh, mất hoàn toàn khả năng đóng bít sau một thời gian ngắn.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Và Checklist

Quy trình 5 bước trong cách chọn van hơi phù hợp cho công trình

Bước 1: Xác định chính xác nhiệt độ lớn nhất của dòng hơi nóng để giới hạn vật liệu thân van và gioăng bít. Bước 2: Khảo sát áp suất làm việc thực tế của lò hơi để chỉ định phân cấp áp lực PN tương thích an toàn. Bước 3: Sử dụng dụng cụ đo đạc chuẩn xác đường kính đường ống để chọn thông số kích thước danh nghĩa DN khớp hoàn toàn. Bước 4: Lựa chọn chủng loại van bám sát công năng như chọn van cầu để tiết lưu, van một chiều bảo vệ bơm, bẫy hơi xả nước ngưng. Bước 5: Kiểm tra kỹ lưỡng các tiêu chuẩn kỹ thuật mặt bích và nguồn gốc xuất xứ của sản phẩm trước khi phê duyệt.

Bộ checklist kiểm soát nghiêm ngặt trước khi tiến hành mua sắm

Trước khi ký hợp đồng nhập hàng vật tư, quý khách hàng cần hoàn thành việc đối chiếu các hạng mục kỹ thuật sau: Xác định thông số kích thước danh nghĩa DN của hệ ống dẫn. Xác định phân cấp áp suất làm việc định mức PN trên vỏ van. Xác định nhiệt độ đỉnh của dòng hơi nóng lưu thông trong hệ thống. Kiểm tra chất liệu cấu thành thân van là gang, thép đúc hay inox. Kiểm tra tiêu chuẩn kết nối mặt bích trùng khớp với hệ ren hoặc bích hiện tại. Kiểm tra đầy đủ bộ chứng chỉ chứng nhận nguồn gốc xuất xứ CO và chất lượng CQ. Ưu tiên lựa chọn cấu kiện từ các thương hiệu vật tư ngành nước có uy tín lâu năm.

FAQ - Các Câu Hỏi Thường Gặp

Thiết bị van hơi công nghiệp có khả năng chịu được mức nhiệt độ tối đa là bao nhiêu?

Ngưỡng chịu nhiệt của thiết bị hoàn toàn phụ thuộc vào mác vật liệu cấu thành thân vỏ và đĩa van. Đối với các dòng van bằng gang thông thường, mức chịu nhiệt dao động khoảng 180 độ C đến 220 độ C. Tuy nhiên, đối với các dòng van làm từ thép đúc hoặc inox cao cấp chuyên dụng, thiết bị có thể vận hành bền bỉ ở dải nhiệt độ siêu cao từ 300 độ C đến trên 425 độ C.

Dòng cấu kiện van hơi và van nước thông thường có đặc điểm gì giống nhau không?

Về mặt hình học ngoại quan bên ngoài, hai dòng van này nhìn có vẻ tương đồng, nhưng về bản chất kỹ thuật cơ khí thì hoàn toàn khác nhau. Van hơi được nghiên cứu và chế tạo bằng các mác vật liệu tinh khiết có độ dày phôi lớn hơn, hệ số giãn nở nhiệt thấp và bắt buộc phải sử dụng các bộ gioăng bít kín bằng kim loại hoặc graphite chịu nhiệt cao để chống chịu sức phá hủy của dòng hơi, điều mà van nước thông thường không thể đáp ứng được.

Đối với cụm hệ thống lò hơi công nghiệp, những loại van nào là bắt buộc phải có?

Để một hệ thống lò hơi vận hành thông suốt và an toàn, các kỹ sư luôn chỉ định đồng bộ một cụm thiết bị cốt lõi bao gồm van cổng hơi đặt tại đường ống chính để cô lập nguồn, van cầu hơi đặt tại các nhánh tiêu thụ để tiết lưu mịn màng, van một chiều bảo vệ đường đẩy của bơm cấp nước và các cụm bẫy hơi tự động để loại bỏ hoàn toàn nước ngưng tụ.

Việc sử dụng van hơi chế tạo bằng chất liệu inox có mang lại hiệu quả tốt không?

Cực kỳ tốt. Cấu kiện van hơi chế tạo bằng chất liệu inox 304 hoặc inox 316 sở hữu năng lực chống oxy hóa tuyệt vời, trơ hoàn toàn trước các phản ứng hóa chất ăn mòn và có bề mặt láng mịn chống bám cặn vôi. Dòng van này là sự lựa chọn tối cao cho các hạ tầng yêu cầu kiểm soát vệ sinh nghiêm ngặt như dây chuyền chế biến thực phẩm, dược phẩm hoặc các môi trường sản xuất hóa chất độc hại.

Định kỳ khoảng bao lâu thì chúng ta nên tiến hành công tác bảo trì van hơi một lần?

Để ngăn chặn từ sớm các rủi ro kẹt trục van do giãn nở nhiệt hoặc hiện tượng rách gioăng gây rò rỉ hơi nóng, khoảng thời gian lý tưởng nhất để các kỹ sư tiến hành bảo dưỡng, tra mỡ chịu nhiệt và kiểm tra độ kín khít của van là từ 6 đến 12 tháng một lần, tùy thuộc vào tần suất khai thác thực tế của nhà máy.

Kết Luận

Tóm lại, van hơi là cấu kiện kỹ thuật đóng vai trò bản lề trong việc thiết lập một mạng lưới truyền dẫn và phân phối nhiệt năng an toàn, tiết kiệm và đạt hiệu suất cao cho mọi nhà máy sản xuất công nghiệp. Việc các chủ đầu tư, kỹ sư trưởng thấu hiểu bản chất vận hành, phân cấp rõ ràng các chủng loại van cổng, van cầu, van bi cho đến việc tính toán chuẩn xác dải áp suất PN, nhiệt độ và mác vật liệu chính là chìa khóa để bảo vệ hệ thống khỏi các hiểm họa bục vỡ nguy hiểm. Đầu tư bài bản vào các dòng sản phẩm đạt chuẩn chất lượng ngay từ giai đoạn thiết kế ban đầu sẽ giúp hạ tầng cơ điện của bạn vận hành bền bỉ vĩnh cửu, triệt tiêu lãng phí thất thoát hơi nóng và giảm thiểu tối đa ngân sách bảo trì sửa chữa dài hạn về sau.

Nếu bạn đang lên phương án thi công hệ thống lò hơi trung tâm, bóc tách khối lượng vật tư van chịu nhiệt cho dây chuyền sấy hấp, nhuộm nhuộm hoặc nhà máy sản xuất của mình, hãy liên hệ qua đường link dẫn đến website của bạn ngay hôm nay. Đội ngũ kỹ sư giải pháp công nghệ đường ống công nghiệp của chúng tôi luôn sẵn sàng lắng nghe, hỗ trợ tư vấn cấu hình kỹ thuật tối ưu nhất, cung cấp đầy đủ tài liệu Catalogue chính thống và gửi tới bạn bảng báo giá cạnh tranh với chính sách chiết khấu thương mại ưu đãi hàng đầu thị trường, cam kết đi kèm đầy đủ chứng từ hồ sơ CO-CQ hợp pháp đối với van hơi.
