Rigid Flange Coupling: Giải pháp truyền động chính xác cao cho hệ thống cơ khí công nghiệp

Trong các dây chuyền sản xuất hiện đại, việc kết nối trục giữa động cơ và hệ thống máy bơm, máy nén hay máy công cụ là một bài toán kỹ thuật đòi hỏi sự chính xác tuyệt đối. Bạn có thể đã từng gặp tình huống hệ thống máy móc vận hành rung lắc dữ dội, bạc đạn nhanh hỏng hoặc thậm chí gãy trục chỉ sau một thời gian ngắn lắp đặt?

Nguyên nhân thường bắt nguồn từ việc lựa chọn sai loại khớp nối (coupling). Trong số đó, rigid flange (khớp nối bích cứng) là một thành phần then chốt nhưng lại đòi hỏi những điều kiện lắp đặt khắt khe nhất. Nếu không hiểu rõ bản chất "cứng nhắc" của loại khớp nối này, kỹ sư rất dễ mắc sai lầm khi áp dụng vào các trục có độ lệch, dẫn đến những hư hỏng dây chuyền tốn kém.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về rigid flange, giúp bạn phân tích ưu nhược điểm, nắm vững thông số kỹ thuật và biết cách lựa chọn thiết bị phù hợp để tối ưu hóa hiệu suất vận hành cho nhà máy.

Rigid Flange Coupling là gì?

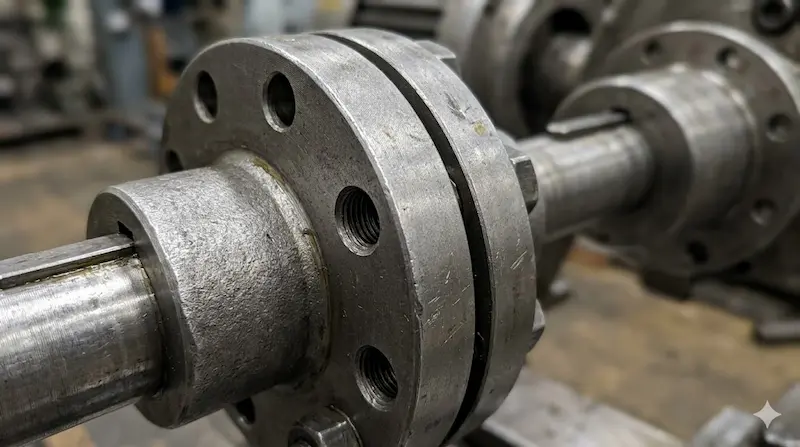

Rigid flange (khớp nối mặt bích cứng) là loại khớp nối cơ khí được thiết kế để kết nối trực tiếp hai trục máy với nhau một cách cố định. Đặc điểm quan trọng nhất của loại khớp nối này là tính "cứng", nghĩa là nó không cho phép bất kỳ sự dịch chuyển tương đối hay bù trừ sai lệch nào giữa hai trục sau khi đã siết chặt các bu lông.

Chức năng chính của rigid flange là truyền toàn bộ mô-men xoắn (torque) từ trục dẫn động sang trục bị dẫn với độ chính xác cực cao, đảm bảo không có sự tổn hao vận tốc góc. Về cấu tạo, chúng thường được chế tạo từ các vật liệu có độ bền kéo cao như thép carbon (S45C, A105) hoặc thép hợp kim để chịu được tải trọng lớn và duy trì sự ổn định trong thời gian dài.

Đây được coi là giải pháp kinh tế và hiệu quả nhất khi bạn sở hữu một hệ thống trục đã được căn chỉnh đồng tâm hoàn hảo.

Nguyên lý và bản chất vận hành của khớp nối bích cứng

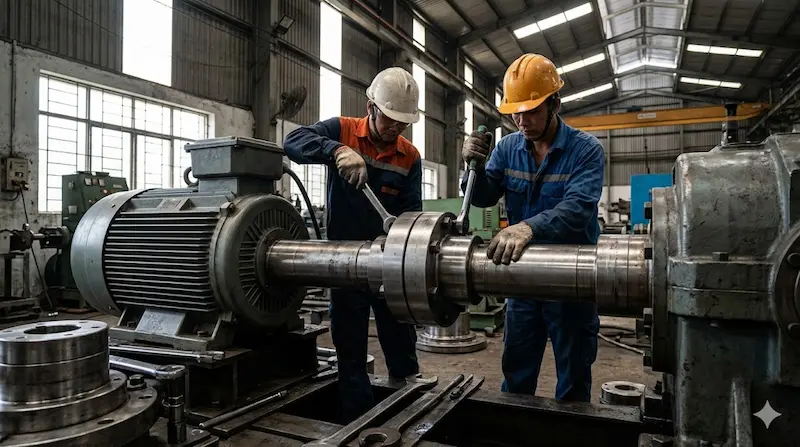

Nguyên lý hoạt động của rigid flange dựa trên sự liên kết bề mặt ép chặt. Cấu tạo gồm hai nửa mặt bích riêng biệt được lắp vào đầu của hai trục cần nối thông qua then (keyway) hoặc ép co ngót. Sau đó, hai mặt bích này được ép chặt vào nhau bằng một hệ thống bu lông cường độ cao phân bổ đều quanh chu vi.

Bản chất của khớp nối này là biến hai trục riêng lẻ thành một trục thống nhất, liên tục. Vì không có các bộ phận đàn hồi (như cao su hay lò xo), toàn bộ mô-men xoắn được truyền qua lực ma sát giữa hai bề mặt bích và lực cắt của bu lông.

Insight chuyên gia: Do không có khả năng bù lệch (misalignment), mọi sai số về độ đồng tâm dù là nhỏ nhất (vài phần mười milimet) cũng sẽ tạo ra ứng suất uốn cực lớn lên trục và vòng bi. Chính vì vậy, rigid flange chỉ được sử dụng cho các hệ thống trục thẳng, ngắn và được căn chỉnh bằng thiết bị laser chuyên dụng.

Phân loại Rigid Flange trên thị trường

Tùy thuộc vào tải trọng và điều kiện làm việc, rigid flange được chia thành các dòng chính sau:

1. Standard Rigid Flange: Loại phổ biến nhất với hai mặt phẳng tiếp xúc. Phù hợp cho các ứng dụng truyền động thông thường trong các máy móc công nghiệp nhẹ và trung bình.

2. Heavy-duty Rigid Flange: Được thiết kế với kích thước mặt bích lớn hơn, số lượng bu lông nhiều hơn và vật liệu rèn cường độ cao. Loại này chuyên dùng cho các trục truyền động của turbine, máy cán thép hoặc các hệ thống truyền động hàng hải.

3. Marine Flange Coupling: Một dạng biến thể đặc biệt được đúc liền với trục hoặc có thiết kế rãnh then đặc thù để chịu tải trọng đẩy (thrust) và momen xoắn cực lớn trong ngành đóng tàu.

Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, tuổi thọ rất cao nếu được lắp đặt đúng.

Nhược điểm: Yêu cầu căn chỉnh trục cực kỳ khắt khe; nếu trục lệch, khớp nối này sẽ trở thành "kẻ thù" phá hỏng máy móc nhanh nhất.

Thông số kỹ thuật cần lưu ý khi chọn Rigid Flange Coupling

Để lựa chọn một bộ rigid flange chuẩn xác, kỹ sư cần dựa trên các bộ tiêu chuẩn quốc tế như ANSI (Mỹ), ISO (Quốc tế) hoặc DIN (Đức). Các thông số kỹ thuật then chốt bao gồm:

• Đường kính trục (Bore size): Phải khớp hoàn toàn với đường kính trục động cơ và máy. Thường được gia công lỗ với dung sai H7 hoặc K7.

• Đường kính ngoài mặt bích (OD): Quyết định không gian lắp đặt và khả năng phân bổ bu lông.

• Số lỗ và kích thước bu lông: Trực tiếp ảnh hưởng đến mô-men xoắn cho phép. Bu lông thường phải là cấp bền 8.8 hoặc 10.9.

• Vật liệu: * Carbon Steel: Dùng cho môi trường khô ráo, tải trọng thông thường.

  • Alloy Steel: Dùng cho tải nặng, chịu va đập.

  • Stainless Steel (Inox 304/316): Dùng cho ngành thực phẩm, dược phẩm hoặc môi trường ăn mòn hóa chất.

• Torque Rating: Mô-men xoắn cực đại mà khớp nối có thể truyền qua mà không làm gãy bu lông hoặc trượt then.



So sánh Rigid Flange Coupling và Flexible Coupling

Tại sao chúng ta không dùng Flexible Coupling (khớp nối mềm) cho mọi trường hợp? Dưới đây là sự khác biệt:

Ứng dụng thực tế: Khi nào cần dùng Rigid Flange?

Mặc dù có yêu cầu khắt khe, nhưng rigid flange vẫn là lựa chọn số một trong các trường hợp:

• Trục dài cần nối thêm: Khi cần nối dài trục truyền động mà vẫn yêu cầu độ thẳng như một trục nguyên khối.

• Bơm ly tâm trục đứng: Nơi trọng lực và lực đẩy dọc trục cần được truyền tải trực tiếp từ động cơ xuống cánh bơm.

• Máy móc yêu cầu đồng bộ vị trí: Các hệ thống máy cắt, máy in hoặc máy công cụ cần sự trùng khớp 100% về vị trí góc giữa hai trục.

• Turbine và máy phát điện: Những hệ thống quay tốc độ cao đã được cân bằng động và căn chỉnh laser hoàn hảo.

Insight: Trong thực tế, nếu bạn thấy một hệ thống máy móc được đặt trên bệ móng bê tông đúc khối cực kỳ vững chắc, khả năng cao họ đang sử dụng khớp nối cứng.

Sai lầm thường gặp khi sử dụng khớp nối bích cứng

Sai lầm phổ biến nhất của các nhà thầu là sử dụng rigid flange cho các bệ máy yếu hoặc không được căn chỉnh đồng tâm.

1. Hỏng bạc đạn: Khi hai trục lệch góc dù chỉ 1 độ, lực cưỡng bức từ khớp nối cứng sẽ ép trực tiếp lên vòng bi, gây nóng và phá hủy vòng bi chỉ trong vài giờ.

2. Gãy trục do mỏi: Ứng suất uốn lặp đi lặp lại tại vị trí khớp nối sẽ dẫn đến hiện tượng mỏi kim loại, gây gãy trục đột ngột.

3. Chọn sai vật liệu: Sử dụng thép carbon thường cho môi trường có hơi axit dẫn đến flange bị ăn mòn, làm lỏng các mối nối bu lông, gây mất an toàn nghiêm trọng.

Checklist: Cách chọn Rigid Flange chuẩn chuyên gia

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau:

•  Xác định mô-men xoắn: Tính toán Torque làm việc và nhân với hệ số an toàn (thường là 1.5 - 2.0).

•  Đo đường kính trục: Xác định kích thước và kiểu then (Keyway) theo tiêu chuẩn ISO hoặc mét.

•  Kiểm tra độ đồng tâm: Đảm bảo hệ thống có khả năng căn chỉnh đạt độ chính xác dưới 0.05mm.

•  Môi trường làm việc: Nhiệt độ cao hay có hóa chất để chọn vật liệu thép hợp kim hay Inox.

•  Lực siết bu lông: Phải có bảng chỉ dẫn lực siết (Torque wrench) để đảm bảo hai mặt bích ép đều, tránh hiện tượng lệch mặt.

FAQ – Câu hỏi thường gặp về Rigid Flange

1. Rigid flange có thể bù lệch trục không?

Hoàn toàn không. Nó được thiết kế để tạo ra một liên kết cứng vững tuyệt đối. Nếu có độ lệch trục, bạn phải sử dụng khớp nối mềm (Flexible Coupling).

2. Có thể dùng rigid flange cho bơm ly tâm không?

Có, đặc biệt là các dòng bơm trục đứng hoặc bơm công suất lớn có bệ đỡ cực kỳ vững chắc.

3. Tại sao bu lông của khớp nối cứng hay bị lỏng?

Thường do rung động từ máy hoặc do không sử dụng long đen phẳng/long đen vênh và không siết đủ lực theo yêu cầu kỹ thuật.

4. Khi nào nên chọn vật liệu Inox cho rigid flange coupling?

Khi làm việc trong môi trường chế biến thực phẩm, nước giải khát hoặc các nhà máy xử lý nước thải để tránh gỉ sét và nhiễm bẩn sản phẩm.

5. Có nên tự gia công rigid flange coupling tại xưởng không?

Chỉ nên thực hiện nếu bạn có máy CNC độ chính xác cao và quy trình nhiệt luyện chuẩn. Sai sót trong gia công lỗ trục hoặc độ phẳng mặt bích sẽ làm hỏng toàn bộ hệ thống máy.

Kết luận

Rigid flange  là minh chứng cho sức mạnh của sự chính xác trong kỹ thuật cơ khí. Dù đơn giản về cấu tạo, nhưng nó đóng vai trò "xương sống" trong việc truyền tải mô-men xoắn lớn và duy trì sự ổn định cho các hệ thống trục dài.

Tuy nhiên, hãy nhớ rằng sự cứng vững của nó là "con dao hai lưỡi". Chỉ khi bạn đảm bảo được độ đồng tâm hoàn hảo của hệ thống, flange coupling mới thực sự phát huy tối đa tuổi thọ và hiệu suất. Đừng tiết kiệm thời gian ở khâu căn chỉnh, vì đó chính là yếu tố quyết định sự sống còn của thiết bị rigid flange coupling.
