Mặt bích thép DN100: Thông số kỹ thuật, phân loại và cập nhật giá mặt bích thép DN100 mới nhất

Bạn là nhà thầu đang chuẩn bị vật tư cho một dự án đường ống nước công nghiệp, hay một kỹ sư cơ khí đang lên danh sách thiết bị cho hệ thống HVAC? Chắc chắn cái tên DN100 đã xuất hiện trong bản vẽ của bạn. Tuy nhiên, khi bắt tay vào tìm kiếm đơn vị cung ứng, bạn sẽ đối mặt với một thực tế: giá mặt bích thép DN100 có sự chênh lệch rất lớn giữa các đơn vị, giữa các tiêu chuẩn JIS, ASME hay các dòng thép đen và inox.

Vấn đề không chỉ nằm ở giá cả. Việc chọn sai cấp áp suất (Class) hay nhầm lẫn giữa mặt bích rỗng (Slip-on) và mặt bích mù (Blind) có thể dẫn đến hậu quả nghiêm trọng: rò rỉ lưu chất, không lắp vừa van hay thậm chí là cháy nổ hệ thống do không chịu nổi áp suất vận hành. Sai lầm này không chỉ gây lãng phí ngân sách mà còn ảnh hưởng trực tiếp đến uy tín và an toàn công trình.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia, giúp bạn hiểu rõ bản chất kỹ thuật, cách phân loại và những yếu tố ảnh hưởng đến giá mặt bích thép, từ đó đưa ra quyết định mua hàng thông thái nhất.

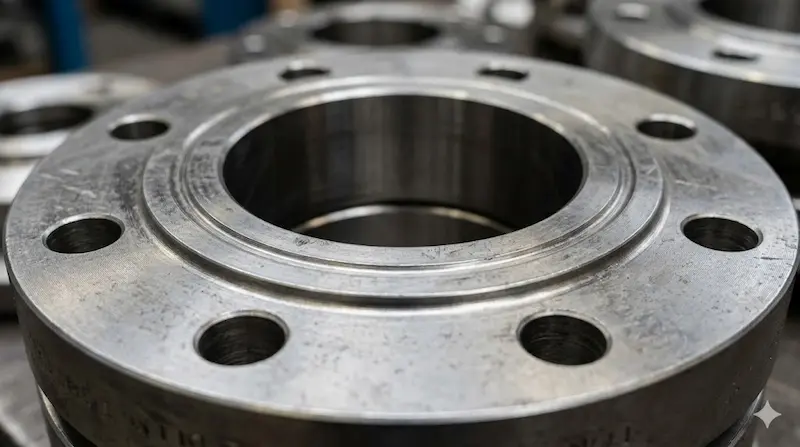

Mặt bích thép DN100 là gì?

Trong ngôn ngữ kỹ thuật ngành nước và khí, DN100 (Diameter Nominal) đại diện cho đường kính định danh là 100mm. Tuy nhiên, một lưu ý quan trọng cho các nhà thầu là đường kính ngoài thực tế của ống thép tương ứng với DN100 thường là 114.3mm. Mặt bích thép DN100 được thiết kế để khớp chính xác với kích thước này.

Về cơ bản, đây là một phụ kiện cơ khí có hình dạng đĩa tròn hoặc vuông (phổ biến nhất là tròn), được chế tạo từ các dòng thép carbon (A105, Q235) hoặc thép không gỉ (Inox 304, 316). Chức năng cốt lõi của nó là tạo ra một điểm kết nối tháo lắp linh hoạt giữa các đoạn ống với nhau, hoặc giữa ống với các thiết bị như van, máy bơm, bình áp lực.

Tùy vào khu vực và yêu cầu dự án, mặt bích DN100 sẽ tuân theo các tiêu chuẩn quốc tế nghiêm ngặt như ASME B16.5 (Mỹ), JIS B2220 (Nhật Bản), hay BS 4504/PN (Châu Âu). Mỗi tiêu chuẩn sẽ quy định cụ thể về độ dày, số lỗ bu lông và khả năng chịu tải áp lực riêng biệt.

Nguyên lý và bản chất kết nối mặt bích

Mặt bích thép DN100 vận hành dựa trên nguyên lý kết nối cơ học gián tiếp. Thay vì hàn chết các đoạn ống lại với nhau (gây khó khăn cho việc bảo trì), mặt bích cho phép bạn kết nối thông qua hệ thống bu lông và đai ốc.

Bản chất của một mối nối bích an toàn bao gồm ba thành phần không thể tách rời: Mặt bích - Gioăng (Gasket) - Bu lông.

• Khi siết bu lông, lực ép sẽ nén chặt lớp gioăng nằm giữa hai bề mặt bích.

• Lớp gioăng này sẽ điền đầy các khoảng hở siêu nhỏ trên bề mặt kim loại, tạo ra một rào cản tuyệt đối ngăn chặn lưu chất rò rỉ ra ngoài.

Việc lựa chọn "Class" (cấp áp suất) là yếu tố sống còn. Ví dụ, Class 150 sẽ phù hợp cho hệ thống nước dân dụng, nhưng với các hệ thống hơi nóng hoặc dầu khí, bạn có thể phải dùng đến Class 300 hoặc cao hơn để đảm bảo mặt bích không bị biến dạng dưới áp lực cực lớn.

Phân loại mặt bích thép DN100 phổ biến

Để tối ưu chi phí và kỹ thuật, bạn cần biết chính xác loại mặt bích nào phù hợp với vị trí lắp đặt. Dưới đây là 4 loại phổ biến nhất:

• Slip-On Flange (SO): Loại mặt bích trượt lồng vào ống và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ, phù hợp với các hệ thống áp suất thấp đến trung bình.

• Weld Neck Flange (WN): Có thiết kế cổ dài để hàn đối đầu trực tiếp vào ống. Loại này chịu lực và rung động cực tốt, thường dùng trong các môi trường khắc nghiệt như dầu khí hoặc hóa chất.

• Blind Flange (BL): Hay còn gọi là mặt bích mù (bích đặc), không có lỗ ở giữa. Nó dùng để bịt kín đầu ống hoặc các khoang chứa để ngăn dòng chảy, phục vụ việc bảo trì hoặc mở rộng hệ thống sau này.

• Threaded Flange: Mặt bích ren, dùng cho các đường ống không thể hàn hoặc khu vực dễ cháy nổ.

Insight: Phần lớn các công trình cấp thoát nước hiện nay ưu tiên dùng loại Slip-on (SO) tiêu chuẩn JIS 10K hoặc ANSI 150 do tính kinh tế và lắp đặt nhanh.

Thông số kỹ thuật chi tiết của mặt bích DN100

Khi tra cứu giá mặt bích thép, bạn phải đối chiếu với bảng thông số kỹ thuật để đảm bảo sự đồng bộ:

1. Kích thước tiêu chuẩn (Ví dụ tiêu chuẩn JIS 10K):

   • Đường kính ngoài (D): ~210mm.

   • Độ dày (T): ~18mm.

   • Tâm lỗ bu lông (C): ~175mm.

   • Số lỗ bu lông: 8 lỗ (sử dụng bu lông M16 hoặc M18).

2. Vật liệu:

   • Thép đen/Mạ kẽm: Giá rẻ, dùng cho nước, PCCC.

   • Inox 304/316: Chống ăn mòn, dùng cho thực phẩm, hóa chất, môi trường biển.

3. Cấp áp suất: Phổ biến nhất tại Việt Nam là JIS 10K, PN10, PN16 và ANSI Class 150.

So sánh và giải thích: Tại sao giá mặt bích thép DN100 lại khác nhau?

Bạn sẽ thấy giá mặt bích thép loại Weld Neck (WN) luôn cao hơn Slip-on (SO) dù cùng kích thước. Tại sao lại như vậy?

• Khối lượng nguyên liệu: Mặt bích WN có phần cổ dài, tốn nhiều thép hơn trong quá trình đúc hoặc rèn.

• Độ phức tạp gia công: Việc gia công phần cổ hàn đối đầu đòi hỏi độ chính xác cao hơn để khớp hoàn hảo với độ dày thành ống (Schedule).

• Khả năng chịu tải: WN được thiết kế cho áp suất cực cao, do đó quy trình kiểm soát chất lượng và thử nghiệm nghiệm ngặt hơn, đẩy chi phí lên cao.



Lời khuyên: Nếu hệ thống của bạn chỉ là dẫn nước sinh hoạt hoặc tưới tiêu áp suất thấp, chọn Slip-on (SO) là phương án giúp tiết kiệm đến 30% chi phí vật tư mà vẫn đảm bảo kỹ thuật.

Ứng dụng thực tế của mặt bích DN100

DN100 là kích thước "vàng" trong hạ tầng kỹ thuật. Bạn sẽ bắt gặp chúng trong:

• Hệ thống PCCC: Kết nối các đường ống dẫn nước chữa cháy trục chính trong các tòa nhà cao tầng.

• Nhà máy xử lý nước: Kết nối các van cổng, van bướm và máy bơm công suất lớn.

• Ngành HVAC: Đường ống dẫn nước lạnh cho hệ thống Chiller trung tâm.

• Dầu khí & Hóa chất: Các đường ống dẫn môi chất có áp suất trung bình.

Insight: DN100 đủ lớn để tải lưu lượng nước phục vụ cho cả một tòa chung cư nhưng đủ nhỏ để có thể lắp đặt thủ công bởi hai nhân công kỹ thuật.

Sai lầm thường gặp khiến "tiền mất tật mang"

• Chọn sai tiêu chuẩn: Lắp mặt bích JIS (Nhật) vào van tiêu chuẩn ANSI (Mỹ). Kết quả là các lỗ bu lông lệch nhau hoàn toàn, không thể kết nối.

• Chỉ nhìn vào giá rẻ: Nhiều loại mặt bích "chợ" có độ dày mỏng hơn tiêu chuẩn hoặc lỗ bu lông bị lệch. Khi vận hành áp suất cao, mặt bích dễ bị vênh gây rò rỉ.

• Bỏ qua vật liệu bu lông: Dùng bu lông thép thường cho mặt bích inox trong môi trường hóa chất sẽ khiến bu lông bị rỉ sét nhanh chóng, làm hỏng toàn bộ mối nối.

Checklist: Cách chọn mặt bích thép DN100 chuẩn xác

Trước khi yêu cầu báo giá, hãy đảm bảo bạn đã tích đủ các ô sau:

•  DN & Class: Đã xác định đúng DN100 và cấp áp suất (ví dụ JIS 10K)?

•  Kiểu bích: Cần bích rỗng (kết nối) hay bích mù (ngăn dòng)?

•  Vật liệu: Thép đen, mạ kẽm hay inox? (Dựa trên môi chất chảy bên trong).

•  Tiêu chuẩn: Công trình yêu cầu chuẩn Mỹ, Nhật hay Châu Âu?

•  Độ dày: Kiểm tra độ dày thành bích có đúng bảng tiêu chuẩn không?

FAQ – Câu hỏi thường gặp về giá mặt bích thép DN100

1. Giá mặt bích thép DN100 hiện nay khoảng bao nhiêu?

 Giá biến động theo giá thép thế giới. Thông thường, bích thép đen JIS 10K DN100 dao động từ 150.000đ - 250.000đ/cái. Bích Inox 304 cùng size có thể từ 600.000đ trở lên.

2. Loại mặt bích DN100 nào được dùng phổ biến nhất?

 Mặt bích thép tiêu chuẩn JIS 10K (loại Slip-on) là loại phổ biến nhất tại thị trường Việt Nam nhờ sự tương thích với hầu hết các loại van và phụ kiện nhập khẩu từ Trung Quốc, Hàn Quốc, Nhật Bản.

3. Làm sao để biết mặt bích đạt chuẩn áp suất cao?

Hãy kiểm tra ký hiệu dập nổi trên thân bích (ví dụ: 300# hoặc PN25) và yêu cầu chứng chỉ xuất xưởng (CO/CQ) từ nhà cung cấp.

4. Nên mua Giá mặt bích thép DN100 ở đâu uy tín?

Bạn nên chọn các đơn vị nhập khẩu trực tiếp hoặc các xưởng gia công lớn có đầy đủ máy CNC, máy phay và có cam kết bảo hành sản phẩm.

5. Có nên dùng mặt bích cũ/thanh lý để tiết kiệm?

Tuyệt đối không nên cho các hệ thống áp suất cao hoặc hóa chất. Mặt bích cũ có thể bị mỏi kim loại hoặc biến dạng bề mặt RF, gây nguy hiểm khi vận hành.

Kết luận

Giá mặt bích thép không chỉ là một con số, nó phản ánh chất lượng vật liệu, tiêu chuẩn chế tạo và khả năng chịu tải của hệ thống piping. Việc hiểu rõ DN100 tương ứng với kích thước nào, khi nào dùng bích rỗng hay bích mù, và tại sao chuẩn ANSI lại đắt hơn chuẩn JIS sẽ giúp bạn tối ưu hóa ngân sách dự án lên tới hàng chục triệu đồng Giá mặt bích thép DN100.
