Bơm Trục Vít Mini: Giải Pháp Dòng Chảy Ổn Định Và Định Lượng Chính Xác

Trong các dây chuyền sản xuất quy mô nhỏ, phòng thí nghiệm hay các hệ thống tự động hóa thế hệ mới, việc vận chuyển chất lỏng đậm đặc luôn là một bài toán hóc búa. Bạn đã bao giờ gặp phải tình trạng máy chiết rót bị lỗi liều lượng, dòng dung dịch đặc sệt chảy ngắt quãng, hay hệ thống dosing hóa chất bị rung giật dữ dội khi sử dụng các loại bơm thông thường? Đối với các lưu chất có độ nhớt cao như dầu máy, syrup, keo dán hay mực in, các dòng bơm ly tâm hay bơm màng cỡ lớn thường không thể đáp ứng được yêu cầu về sự tỉ mỉ. Để giải quyết triệt để vấn đề này, dòng bơm trục vít (mini screw pump) xuất hiện như một giải pháp cứu cánh công nghệ, mang lại khả năng điều tiết lưu lượng nhỏ cực kỳ chuẩn xác và một dòng chảy mịn màng, đồng nhất.

Vì sao nhiều hệ thống nhỏ cần bơm trục vít?

Khi vận hành một hệ thống định lượng hoặc chiết rót dung dịch đặc trong không gian giới hạn, áp lực về độ chính xác và diện tích lắp đặt luôn đặt lên hàng đầu. Các dòng bơm thông thường dựa trên cánh quạt quay nhanh hoặc màng co bóp theo nhịp thường tạo ra xung động dòng chảy rất lớn. Với chất lỏng loãng như nước, xung động này có thể không đáng kể, nhưng với chất lỏng đặc, nó sẽ gây ra hiện tượng nghẽn dòng, tạo bọt khí hoặc làm sai lệch hoàn toàn thể tích chiết rót ở đầu vòi.

Sự thiếu ổn định này không chỉ làm giảm chất lượng thành phẩm mà còn khiến hệ thống cơ khí nhanh bị mài mòn do rung lắc chấn động. Dòng bơm trục vít với thiết kế cơ học thu nhỏ đặc trưng chính là câu trả lời hoàn hảo. Thiết bị vừa đảm bảo kéo được các chất lỏng siêu đặc qua đường ống hẹp, vừa giữ cho lưu lượng phun ra đồng đều đến từng mililít mà không làm tốn diện tích không gian của tủ điện hay khung máy điều khiển.

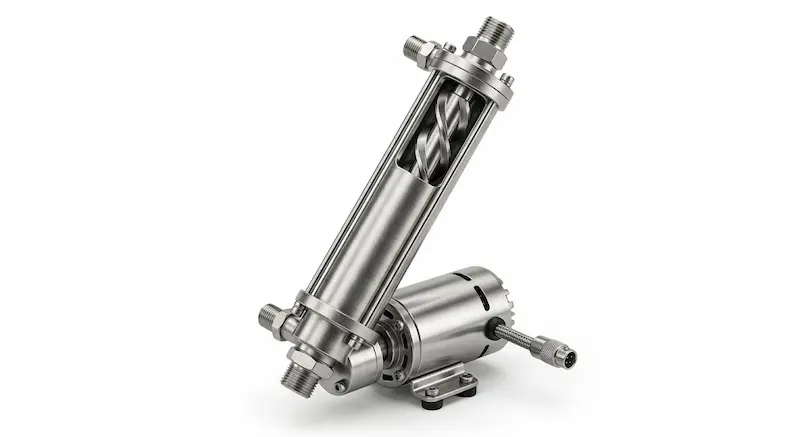

Bơm trục vít mini là gì?

Bơm trục vít là dòng bơm thể tích cỡ nhỏ (Positive Displacement Pump), hoạt động dựa trên sự thay đổi dung tích của các khoang chứa nội bộ để dịch chuyển lưu chất. Khác với các dòng bơm trục vít công nghiệp khổng lồ nặng hàng trăm kilôgam, phiên bản mini được tối giản kích thước tối đa, hướng đến mục đích kiểm soát lưu lượng nhỏ, dòng chảy liên tục và làm việc êm ái.

Về cấu tạo cơ bản, một cụm thiết bị tiêu chuẩn bao gồm:

• Rotor (Trục vít xoắn): Thường được làm bằng inox cứng hoặc hợp kim chống mài mòn, có biên dạng xoắn đơn hoặc xoắn kép quay lệch tâm.

• Stator (Lòng bọc cao su): Là ống lót bằng vật liệu đàn hồi kỹ thuật (như Teflon, NBR hoặc EPDM) có hình dạng rãnh xoắn tương thích với rotor.

• Động cơ (Motor): Bộ phận truyền động chuyển hóa điện năng, có thể là dòng motor DC bước (Stepper Motor) để dosing chính xác hoặc motor AC giảm tốc ổn định.

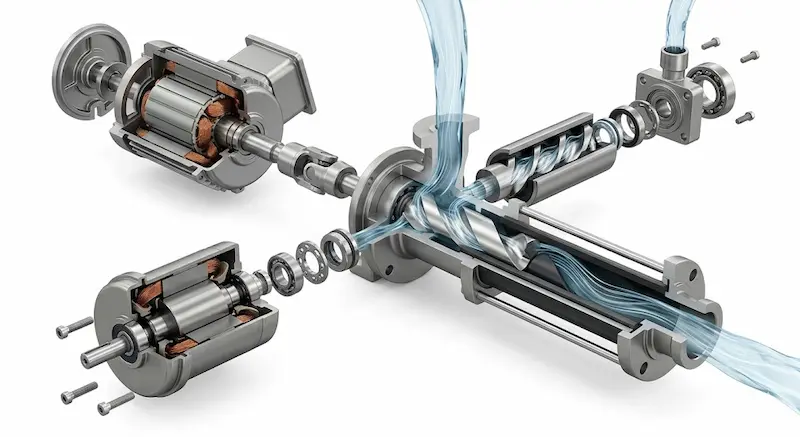

Nguyên lý hoạt động của bơm trục vít

Cơ chế vận hành của dòng thiết bị này dựa trên nguyên lý tịnh tiến buồng áp lực, hay còn gọi là nguyên lý Progressive Cavity. Khi động cơ kích hoạt làm rotor xoay tròn lệch tâm bên trong lòng stator cố định, các đường rãnh xoắn giữa hai bộ phận này sẽ giao nhau và hình thành nên các khoang kín lưu chất biệt lập.

Khi trục vít tiếp tục quay, các khoang kín này không đứng yên mà dịch chuyển tịnh tiến liên tục từ đầu hút (Inlet) hướng về phía đầu xả (Outlet). Chất lỏng nằm bên trong các khoang sẽ bị "cuốn" đi một cách nhẹ nhàng. Vì thể tích các buồng chứa này hoàn toàn cố định và dịch chuyển nối đuôi nhau không ngắt quãng, dòng chảy đầu ra sẽ đạt trạng thái không xung động (Pulsation-free flow).

Cơ chế này cũng tạo ra lực hút chân không nội bộ rất mạnh, mang lại khả năng tự mồi (Self-priming) cực tốt cho bơm mà không cần lắp van một chiều ở đáy ống hút.

Phân loại bơm trục vít mini phổ biến

Để đáp ứng linh hoạt các bài toán kỹ thuật từ hóa chất đến thực phẩm, dòng thiết bị này được phân tách theo nhiều tiêu chí:

Theo vật liệu chế tạo

• Inox cao cấp (304/316L): Chuyên dùng cho ngành thực phẩm, y tế, chiết rót mỹ phẩm để đảm bảo không thôi nhiễm độc hại và dễ súc rửa.

• Nhựa kỹ thuật (PVDF, PTFE): Khả năng kháng axit, kiềm mạnh, lý tưởng cho các hệ thống dosing hóa chất thí nghiệm.

• Gang mini: Tối ưu chi phí cho các ứng dụng bơm dầu nhớt tuần hoàn máy móc cơ khí.

Theo nguồn điện vận hành

• DC mini pump (12V/24V): Kích thước siêu nhỏ gọn, chạy điện áp thấp an toàn, dễ dàng tích hợp vào bo mạch vi điều khiển của máy chiết rót tự động.

• AC mini pump (220V): Đi kèm hộp số giảm tốc, cho lực kéo mô-men xoắn lớn, vận hành bền bỉ trong các xưởng sản xuất nhỏ.

Thông số kỹ thuật quan trọng khi chọn bơm trục vít mini

Để chọn mua được một cấu hình thiết bị chuẩn xác, kỹ sư cơ điện cần phân tích thấu đáo các thông số kỹ thuật cốt lõi sau:

• Tốc độ vòng quay động cơ (RPM): Với chất lỏng có độ nhớt càng cao, tốc độ quay của rotor bắt buộc phải càng chậm (thường dưới 200 - 400 RPM). Nếu chạy tốc độ quá cao, ma sát lớn sẽ làm rách lòng cao su stator và gây hiện tượng quá nhiệt.

• Độ nhớt của lưu chất (cps): Thông số này quyết định lực kéo của motor. Khi độ nhớt tăng, trở lực dòng chảy tăng theo cấp số nhân, yêu cầu motor giảm tốc phải có mô-men xoắn đủ lớn để không bị bó kẹt.

• Cột áp và Áp suất đẩy (Bar/PSI): Khả năng nén của bơm giúp đẩy chất lỏng vượt qua các đường ống ngoằn ngoèo hoặc các kim phun chiết rót siêu nhỏ mà không bị sụt giảm lưu lượng.

Sự phối hợp đồng bộ giữa tốc độ RPM của trục vít và độ bền vật liệu đàn hồi của stator chính là chìa khóa quyết định tuổi thọ vận hành ổn định của toàn bộ cụm máy.

So sánh bơm trục vít mini với các loại bơm mini khác

Mỗi dòng bơm thu nhỏ đều có những ưu - nhược điểm riêng khi đưa vào thực tế sản xuất kỹ thuật:

• So với bơm màng mini: Bơm màng dịch chuyển lưu chất theo nhịp co bóp nên dòng chảy phun ra luôn bị giật cục (xung nhịp). Điều này làm cho việc định lượng mililít chính xác trở nên bất khả thi. Bơm trục vít mini hoàn toàn khắc phục được nhược điểm này bằng một dòng chảy mịn, mượt và liên tục.

• So với bơm bánh răng mini: Bơm bánh răng xử lý tốt chất lỏng nhớt nhưng lại có lực cắt lớn tại các răng ăn khớp, dễ phá vỡ cấu trúc nhũ tương của thực phẩm và không thể bơm được các dung dịch có chứa hạt chất rắn li ti (như nước sốt có thớ, mực in có bột màu) vì sẽ gây kẹt răng. Bơm trục vít với buồng chứa cao su mềm dễ dàng nuốt trọn các hạt rắn nhỏ mà không hề gặp tổn thương cơ khí.

Vì sao bơm trục vít mini vận hành ổn định hơn?

Lý do khiến các chuyên gia tự động hóa luôn ưu tiên lựa chọn dòng bơm này cho các ứng dụng định lượng nhạy cảm chính là khả năng kiểm soát lực cắt cơ học (Low Shear Force). Do cấu trúc chất lỏng chỉ nằm yên bên trong các khoang dịch chuyển tịnh tiến, nó không bị nhào trộn hay chèn ép thô bạo bởi cánh quạt tốc độ cao.

Thiết kế này giúp bảo toàn nguyên vẹn 100% cấu trúc lý hóa của các lưu chất nhạy cảm (Shear-sensitive liquids) như sữa chua, kem, polyme hay keo đặc. Bơm vận hành không tạo bọt khí, không gây hiện tượng phân tách lớp nguyên liệu, mang lại sự đồng nhất tuyệt đối cho sản phẩm từ đầu ca đến cuối ca sản xuất.

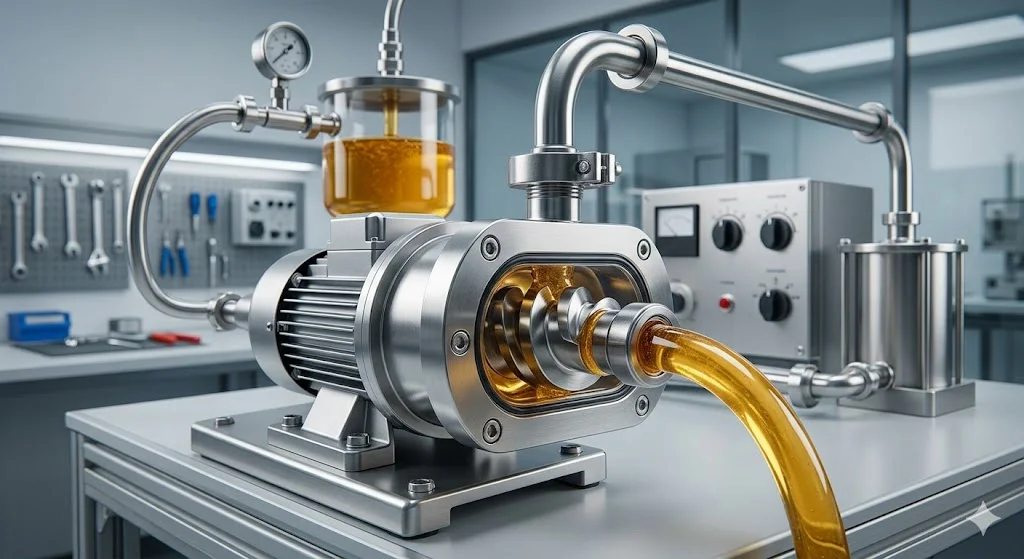

Ứng dụng của bơm trục vít mini trong thực tế

Nhờ những đặc tính thủy lực tuyệt vời, thiết bị xuất hiện ngày càng dày đặc trong các hệ thống máy móc thông minh:

• Máy chiết rót tự động dạng để bàn: Chiết rót kem dưỡng da, son môi nóng chảy, nước hoa, tinh dầu vào lọ nhỏ với sai số cực thấp.

• Hệ thống Dosing hóa chất phòng Lab: Định lượng axit, dung môi, chất thử nghiệm vào các lò phản ứng sinh hóa tự động.

• Ngành thực phẩm và đồ uống mini: Bơm phun tương ớt, tương cà lên bánh mì, định lượng syrup đường vào các máy pha chế trà sữa tự động.

• Công nghiệp in ấn và bao bì: Cấp mực in công nghiệp đặc, keo dán giấy liên tục cho các trục lô quay của máy in phun tốc độ cao.

Khi nào nên dùng bơm trục vít mini?

Bạn nên tiến hành đầu tư hoặc thiết kế hệ thống sử dụng dòng bơm này khi bài toán sản xuất yêu cầu lưu lượng dịch chuyển ở mức nhỏ (từ vài chục mililít đến vài lít trên phút) nhưng đòi hỏi độ chính xác ngắt dòng cao và lưu chất có độ sệt rõ rệt.

Nếu hệ thống hiện tại của bạn đang sử dụng bơm màng hoặc bơm bánh răng công nghiệp mà gặp phải các dấu hiệu lỗi như: vòi chiết bị nhỏ giọt sau khi ngắt, lượng dung dịch ra khay không đồng đều giữa các lần bấm máy, hoặc bơm phát ra tiếng gầm rú rung lắc làm ảnh hưởng đến các cảm biến điện tử xung quanh, thì đó là thông điệp rõ ràng cho thấy hệ thống cần được nâng cấp lên một cụm bơm trục vít chuyên dụng.

Sai lầm thường gặp khi sử dụng bơm trục vít mini

Để bảo vệ thiết bị khỏi những sự cố hư hỏng không đáng có, người vận hành cần lưu ý các lỗi kỹ thuật phổ biến sau:

• Tuyệt đối không để bơm chạy khô: Do stator được làm bằng vật liệu cao su kỹ thuật, nếu không có dòng chất lỏng đi qua để làm mát và bôi trơn bề mặt tiếp xúc, lực ma sát giữa trục vít inox và lòng cao su sẽ sinh nhiệt cực nhanh, làm cháy sạm và rách nát lòng stator chỉ trong vòng chưa đầy một phút.

• Chạy quá tốc độ thiết kế của motor: Cố tình tăng tần số hoặc điện áp để bơm nhanh hơn sẽ đẩy nhanh tốc độ mài mòn cơ khí, làm giảm độ chính xác định lượng và rút ngắn tuổi thọ trục bơm một cách nhanh chóng.

• Không súc rửa sau khi ngắt máy: Với các chất lỏng có khả năng tự đông đặc như keo, mực in hay mứt đường, nếu không được xả rửa sạch bằng dung môi phù hợp sau mỗi ca làm việc, chúng sẽ keo cứng lại bên trong buồng bơm. Khi khởi động lại vào ca sau, trục vít bị bó chặt sẽ làm cháy cuộn dây motor điện.

Hướng dẫn chọn bơm trục vít phù hợp

Quy trình chọn mua thiết bị chuẩn xác từ các kỹ sư tự động hóa bao gồm checklist 6 bước tối giản sau:

• Bước 1: Xác định tên và đặc tính hóa học của lưu chất (Hóa chất ăn mòn, dung môi hay thực phẩm vô trùng) để chọn vật liệu vỏ bơm bằng nhựa hay inox 316.

• Bước 2: Ước lượng hoặc đo đạc độ nhớt của dung dịch để tính toán dải tốc độ quay RPM của động cơ phù hợp.

• Bước 3: Xác định lưu lượng cần dùng tối thiểu và tối đa trong một phút để chọn kích thước buồng bơm tương thích.

• Bước 4: Tính toán áp suất đối kháng của đường ống đầu ra nhằm chọn công suất mô-men xoắn của motor giảm tốc.

• Bước 5: Lựa chọn kiểu nguồn điện cấp (Nguồn tổ ong 24VDC gọn nhẹ hay điện nguồn AC 220V công nghiệp).

• Bước 6: Chọn thương hiệu bơm uy tín, cam kết cung cấp đầy đủ các phụ kiện tiêu hao như lòng cao su stator để dễ dàng thay thế định kỳ.

Cách sử dụng và bảo trì bơm đúng kỹ thuật

Trước khi bấm nút vận hành lần đầu, bắt buộc phải thực hiện bước mồi lưu chất (Priming) bằng cách đổ một lượng nhỏ chất lỏng bôi trơn vào buồng bơm để bảo vệ bề mặt cao su. Trong quá trình chạy máy, hãy thường xuyên quan sát khớp nối truyền động giữa trục motor và trục vít xem có hiện tượng rỉ nước tại bộ phận phớt làm kín (seal) hay không.

Tiến hành lập lịch bảo trì định kỳ sau mỗi 3 đến 6 tháng vận hành: tháo rời cụm đầu bơm, dùng cọ mềm vệ sinh sạch các mảng bám trên các rãnh xoắn của rotor, kiểm tra độ đàn hồi nội tại của lòng cao su stator. Nếu lòng cao su có dấu hiệu bở, nứt hoặc mài mòn rộng làm giảm áp suất hút, hãy chủ động thay thế bằng một chiếc stator mới để khôi phục lại độ chính xác định lượng ban đầu cho máy. Để nắm rõ hơn các bước tháo lắp cơ khí vi sinh mà không làm trầy xước trục vít, bạn có thể xem thêm cẩm nang kỹ thuật tại [chèn link: hướng dẫn bảo dưỡng và căn chỉnh phớt cơ khí cho dòng bơm thể tích nhỏ].

Câu hỏi thường gặp về bơm trục vít (FAQ)

Bơm trục vít mini phù hợp nhất cho loại chất lỏng nào?

Trả lời: Thiết bị hoạt động xuất sắc nhất với các chất lỏng có độ sệt, độ nhớt từ trung bình đến rất cao như các loại tinh dầu, kem mỹ phẩm, mật ong, syrup, tương sốt, keo đặc, dầu bôi trơn và các dung dịch hóa chất định lượng.

Dòng bơm thu nhỏ này có khả năng tự hút nước lên được không?

Trả lời: Có. Cơ chế khoang kín tịnh tiến tạo ra áp suất âm chân không rất lớn tại cửa hút, cho phép bơm trục vít tự hút lưu chất lên từ các bình chứa đặt phía dưới thấp mà không cần mồi lại nước sau mỗi lần ngắt máy.

Tại sao hiện tượng chạy khô lại phá hủy bơm nhanh đến vậy?

Trả lời: Vì khi thiếu chất lỏng bôi màng, trục vít bằng kim loại sẽ ma sát trực tiếp với vách lòng cao su của stator với vận tốc cao. Lượng nhiệt năng sinh ra do ma sát không có lối thoát sẽ làm biến tính, nóng chảy và xé rách cấu trúc cao su kỹ thuật ngay lập tức.

Tôi có thể dùng dòng bơm này để dosing chính xác theo giọt được không?

Trả lời: Hoàn toàn được. Khi bạn kết hợp bơm với một động cơ bước (Stepper Motor) điều khiển bằng xung điện tử, mỗi góc quay của trục vít sẽ tương ứng với một thể tích chất lỏng siêu nhỏ cố định, cho phép ngắt dòng sắc nét và chính xác đến từng giọt dung dịch.

Kết luận

Sở hữu ưu thế vượt trội về độ mịn dòng chảy, khả năng hút chất lỏng siêu sệt và kiểm soát định lượng liều lượng cực kỳ nghiêm ngặt, chiếc bơm trục vít chính là mảnh ghép công nghệ không thể thiếu để nâng tầm hiệu suất cho các hệ thống sản xuất tự động hóa quy mô nhỏ. Việc thấu hiểu nguyên lý vận hành, lựa chọn đúng chủng loại vật liệu và dải tốc độ quay tương thích với độ nhớt của lưu chất sẽ giúp doanh nghiệp tối ưu hóa dây chuyền, loại bỏ hoàn toàn phế phẩm do sai lệch liều lượng và tiết kiệm tối đa chi phí bảo dưỡng thiết bị lâu dài.
