Giải Pháp Tối Ưu Áp Lực Cao Với Light Vertical Multistage Centrifugal Pump

Tại các tòa nhà cao tầng, khu công nghiệp hay trung tâm thương mại, việc duy trì áp lực nước ổn định tại các điểm sử dụng cuối cùng luôn là một thách thức lớn đối với các kỹ sư cơ điện. Bạn đã từng đối mặt với tình trạng nguồn nước cấp lên các tầng cao bị yếu, hệ thống lọc màng RO công nghiệp vận hành thiếu áp hay hệ thống điều hòa không khí trung tâm HVAC hoạt động kém hiệu quả do lưu lượng dòng chảy biến động? Hơn thế nữa, những chiếc bơm ly tâm trục ngang thông thường khi cố gắng đáp ứng cột áp lớn thường tiêu thụ lượng điện năng khổng lồ và chiếm dụng quá nhiều diện tích sàn kỹ thuật vốn đã chật hẹp. Để giải quyết triệt để bài toán này, dòng bơm ly tâm trục đứng đa tầng cánh – cụ thể là light vertical multistage centrifugal pump – chính là giải pháp công nghệ tối ưu giúp gia tăng áp lực mạnh mẽ, đảm bảo hiệu suất vận hành liên tục cho mọi hệ thống cấp nước công nghiệp hiện đại.

Vì sao hệ thống áp lực cao cần bơm đa tầng cánh trục đứng?

Đối với các ứng dụng đòi hỏi áp lực nước cực cao nhưng lưu lượng ở mức vừa phải đến lớn, các dòng bơm ly tâm đơn tầng thông thường hoàn toàn không thể đáp ứng được do giới hạn vật lý của đường kính cánh bơm. Nếu cố tăng tốc độ vòng quay hoặc kích thước cánh để đạt cột áp mong muốn, thiết bị sẽ trở nên cồng kềnh, gây tiếng ồn lớn và đẩy chi phí tiêu thụ điện năng lên mức không tưởng.

Khi dòng lưu chất cần dịch chuyển lên độ cao hàng trăm mét hoặc ép qua các khe màng lọc siêu nhỏ, hệ thống bắt buộc phải sử dụng một thiết bị có khả năng cộng dồn áp lực một cách cuốn chiếu. Đồng thời, không gian tại các phòng kỹ thuật dưới tầng hầm luôn bị giới hạn nghiêm ngặt. Việc sử dụng cấu trúc trục đứng là chìa khóa vàng giúp giải phóng không gian, tối ưu hóa sơ đồ đường ống phức tạp và giảm thiểu tối đa hiện tượng rung lắc cơ khí trong quá trình vận hành lâu dài.

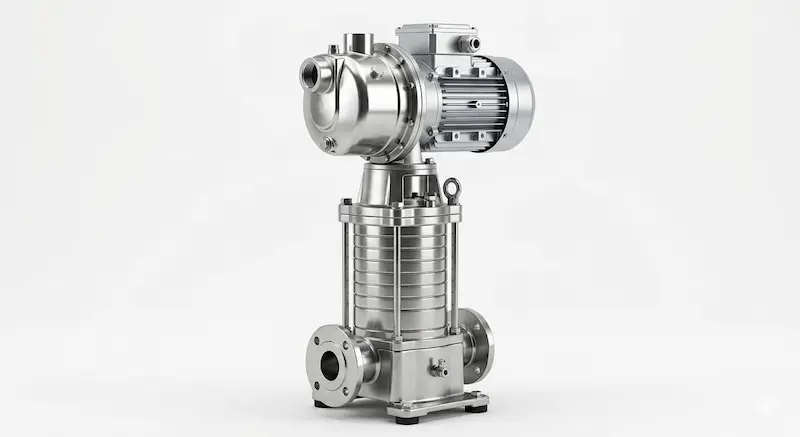

Light vertical multistage centrifugal pump là gì?

Light vertical multistage centrifugal pump (bơm ly tâm trục đứng đa tầng cánh dòng nhẹ) là dòng thiết bị thủy lực cao cấp chuyên dụng để vận chuyển chất lỏng và gia tăng áp suất dòng chảy. Điểm đặc trưng nhất của dòng bơm này là kết cấu trục đứng thẳng đứng, tích hợp nhiều tầng cánh ly tâm xếp chồng lên nhau trên cùng một trục bơm nối liền với động cơ điện.

Về mặt cấu tạo vật liệu, nhằm đáp ứng các tiêu chuẩn khắt khe trong công nghiệp xử lý nước và thực phẩm, dòng bơm này thường được chế tạo từ các dòng vật liệu cao cấp:

• Inox 304 (Stainless Steel 304): Phiên bản tiêu chuẩn, phù hợp tuyệt đối cho các hệ thống cấp nước sạch công nghiệp, nước sinh hoạt không chứa hóa chất ăn mòn.

• Inox 316 (Stainless Steel 316): Phiên bản cao cấp chống ăn mòn, chuyên dùng trong môi trường nước biển, hóa chất nhẹ, hoặc ngành dược phẩm và thực phẩm yêu cầu độ tinh khiết tuyệt đối.

• Gang kết hợp Inox: Phần chân đế và đầu lầu bằng gang đúc chịu lực cao, phần buồng và cánh bằng inox để tối ưu hóa chi phí mà vẫn đảm bảo độ bền thủy lực.

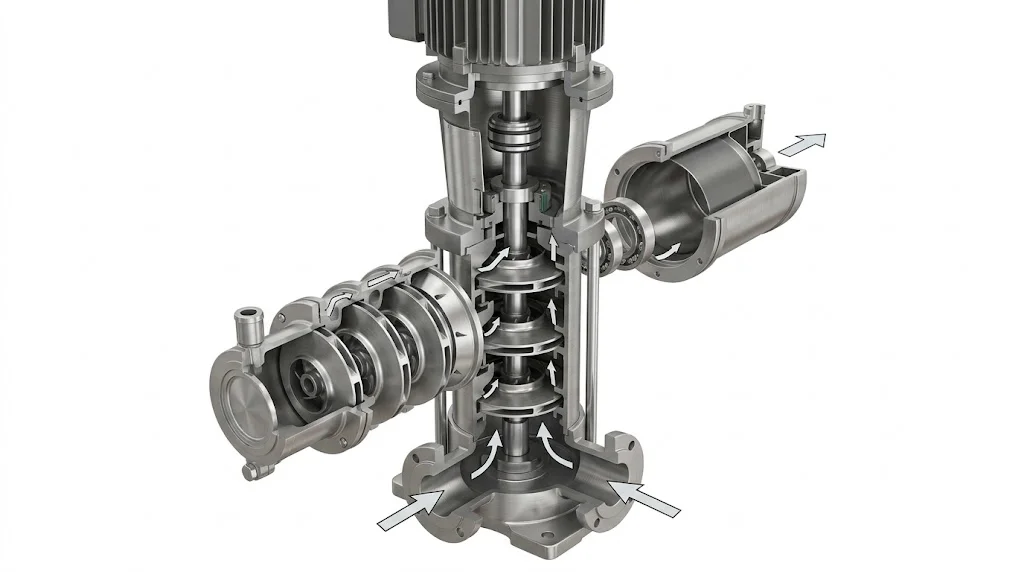

Nguyên lý hoạt động của bơm đa tầng cánh trục đứng

Cơ chế tăng áp của light vertical multistage centrifugal pump vận hành dựa trên nguyên lý ly tâm cộng dồn động năng thành áp năng thông qua chuỗi cánh bơm mắc nối tiếp. Khi trục motor quay với tốc độ cao, chất lỏng được hút vào tầng cánh đầu tiên qua cửa vào (Inlet) nằm ở phía đáy. tại đây, lực ly tâm đẩy chất lỏng văng ra mép cánh, gia tăng vận tốc và áp suất sơ cấp.

Thay vì đi thẳng ra cửa xả như bơm đơn tầng, dòng lưu chất có áp suất sơ cấp này sẽ được dẫn hướng qua các cánh hướng dòng (diffuser) để đi vào tâm của tầng cánh tiếp theo. Tại tầng thứ hai, quy trình ly tâm lặp lại, áp suất tiếp tục được nén tăng lên. Chu trình này diễn ra liên tục qua $n$ tầng cánh xếp chồng lên nhau. Kết quả là khi chất lỏng đi ra khỏi cửa xả (Outlet) ở phía trên, nó đã sở hữu một cột áp tổng vô cùng mạnh mẽ, tỷ lệ thuận với số lượng tầng cánh cấu thành bên trong buồng bơm.

Phân loại light vertical multistage centrifugal pump

Để ứng dụng chính xác vào từng cấu trúc kỹ thuật riêng biệt, dòng bơm này được phân tách dựa trên các tiêu chí rõ ràng sau:

Theo vật liệu chế tạo buồng bơm

• Inox toàn phần: Toàn bộ cánh, trục, buồng bơm đều bằng Inox 304 hoặc 316, đảm bảo không rỉ sét, cách ly hoàn toàn nguy cơ nhiễm khuẩn nguồn nước.

• Đầu gang - Thân inox: Phần kết nối cơ khí bằng gang đúc để tăng sức bền chịu va đập ngoại lực, phần ruột bằng inox chống mài mòn dòng chảy.

Theo công suất và quy mô vận hành

• Mini booster pump: Dành cho các hệ thống tăng áp gia đình lớn, biệt thự hoặc các thiết bị công nghiệp nhỏ.

• Bơm công nghiệp tầm trung và lớn: Phục vụ cho trạm cấp nước đô thị, nhà máy dệt nhuộm, hoặc các tổ hợp lò hơi công suất lớn.

Theo kiểu điều khiển động cơ

• Motor tiêu chuẩn cố định tốc độ: Vận hành ở một tần số duy nhất (50Hz hoặc 60Hz), bật/tắt dựa trên rơ-le áp suất thông thường.

• Motor tích hợp biến tần (VFD): Khả năng tự động thay đổi tốc độ quay của trục dựa trên nhu cầu tiêu thụ nước thực tế, giúp duy trì áp suất đường ống luôn ở một hằng số tuyệt đối.

Các thông số kỹ thuật quan trọng khi chọn bơm

Khi thiết kế hoặc chọn mua light vertical multistage centrifugal pump, việc đọc hiểu các thông số kỹ thuật cốt lõi sẽ quyết định đến 90% sự thành bại của hệ thống:

• Lưu lượng ($Q$ - $m^3/h$ hoặc l/min): Thể tích chất lỏng mà bơm có thể dịch chuyển trong một đơn vị thời gian.

• Cột áp ($H$ - mét hoặc bar): Chiều cao đẩy nước thẳng đứng hoặc mức áp suất nén cực đại mà bơm có thể tạo ra. Chọn sai cột áp (quá cao hoặc quá thấp so với Operating Point) sẽ khiến bơm hoạt động lệch khỏi vùng hiệu suất cao, gây tiếng ồn và làm sụt giảm tuổi thọ nghiêm trọng.

• Chỉ số NPSH (Net Positive Suction Head): Cột áp hút thực thủy lực tối thiểu để ngăn ngừa hiện tượng xâm thực (cavitation). Nếu áp suất tại cửa hút thấp hơn trị số NPSH yêu cầu của bơm, các bọt khí sẽ hình thành và vỡ tung bên trong buồng cánh, làm rỗ bề mặt inox và phá hủy cánh bơm chỉ sau vài tháng.

• Nhiệt độ chất lỏng ($T$): Bơm trục đứng tiêu chuẩn thường chịu được từ . Đối với các ứng dụng bơm nước nóng lò hơi (Boiler feed), cần chọn phiên bản phớt cơ khí chịu nhiệt cao (lên đến).

So sánh bơm đa tầng cánh trục đứng với bơm ly tâm thông thường

Để thấy rõ giá trị kinh tế và kỹ thuật vượt trội, hãy cùng đặt dòng bơm này lên bàn cân so sánh với dòng bơm ly tâm trục ngang đơn tầng thông thường:

• Về khả năng tạo áp lực: Bơm ly tâm đơn tầng thông thường chỉ có thể tạo ra cột áp trung bình (thường dưới 40 - 50 mét). Muốn tăng áp lực bắt buộc phải dùng động cơ công suất lớn. Trong khi đó, light vertical multistage centrifugal pump dễ dàng vượt qua cột áp 100 - 200 mét nước nhờ cơ chế cộng dồn tầng cánh mà không cần tăng kích thước động cơ quá mức.

• Về không gian và diện tích lắp đặt: Bơm trục ngang đòi hỏi một bệ móng bê tông diện tích lớn để đặt cả motor và đầu bơm nằm ngang, gây khó khăn cho các phòng kỹ thuật hẹp. Bơm trục đứng có kết cấu thuôn dài, motor đặt phía trên buồng bơm, diện tích chiếm sàn chỉ bằng 1/4 so với bơm trục ngang, giúp tối ưu hóa không gian lắp đặt một cách hoàn hảo.

Vì sao bơm đa tầng cánh giúp tiết kiệm điện hơn?

Lý do cốt lõi giúp dòng bơm này trở thành quán quân tiết kiệm năng lượng trong các hệ thống áp lực cao chính là nhờ Hiệu suất thủy lực cực cao (High Hydraulic Efficiency). Thiết kế biên dạng cánh bơm và buồng hướng dòng bằng inox được tính toán mô phỏng động lực học chất lỏng chính xác, giảm thiểu tối đa các dòng xoáy ký sinh và tổn thất ma sát nội tại trong buồng bơm.

Hơn thế nữa, khi dòng bơm này được kết hợp với bộ biến tần điều khiển tốc độ (Variable Frequency Drive - VFD), hiệu quả tiết kiệm điện sẽ được tối ưu hóa theo định luật tỷ lệ (Affinity Laws). Khi nhu cầu dùng nước giảm xuống 50%, biến tần giảm tốc độ động cơ xuống một nửa, lượng điện năng tiêu thụ của bơm lúc này sẽ giảm xuống chỉ còn bằng $1/8$ ($12.5\%$) so với ban đầu. Điều này giúp doanh nghiệp cắt giảm hàng chục triệu đồng tiền điện mỗi tháng trên các hệ thống vận hành liên tục 24/7.

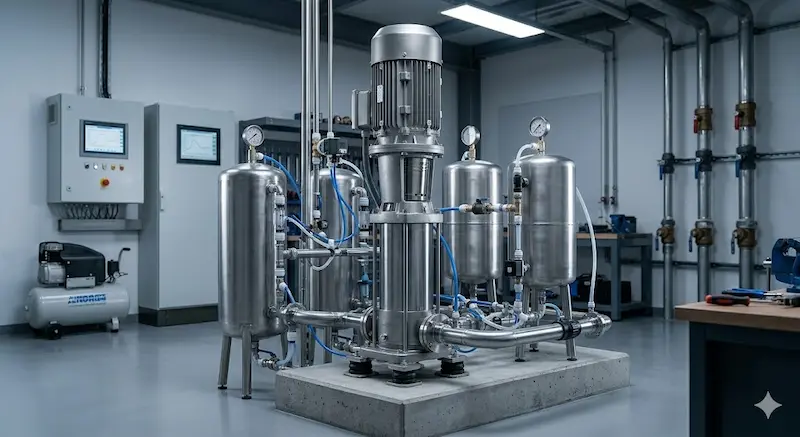

Ứng dụng của light vertical multistage centrifugal pump

Nhờ những ưu điểm vượt trội về áp lực và độ bền vật liệu, dòng bơm ly tâm trục đứng này được ứng dụng rộng rãi trong các hệ thống xương sống của ngành công nghiệp và xây dựng:

• Hệ thống tăng áp booster cho tòa nhà: Cấp nước sạch lên các tầng cao của chung cư, khách sạn, trung tâm thương mại thông qua cụm bơm điều khiển biến tần trung tâm.

• Hệ thống lọc nước công nghiệp RO: Tạo ra áp suất cực lớn (thường trên 8 - 15 bar) để ép các phân tử nước xuyên qua màng lọc thẩm thấu ngược RO trong các nhà máy sản xuất nước tinh khiết, nhà máy dược phẩm.

• Hệ thống HVAC và điều hòa trung tâm: Bơm tuần hoàn nước lạnh hoặc nước nóng đi qua các tháp giải nhiệt và hệ thống chiller của các tòa nhà quy mô lớn.

• Cấp nước lò hơi (Boiler Feed): Bơm đẩy nước nóng áp lực cao vào các lò hơi công nghiệp, yêu cầu tính liên tục và độ ổn định áp suất tuyệt đối để tránh sự cố nổ lò.

Khi nào nên dùng bơm đa tầng cánh trục đứng?

Doanh nghiệp và kỹ sư vận hành nên cân nhắc đầu tư hoặc thay thế bằng dòng bơm trục đứng đa tầng cánh trong các trường hợp cụ thể sau:

• Khi hệ thống yêu cầu cột áp đẩy cao vượt quá 40 mét nước hoặc cần áp lực nén tĩnh trong đường ống lớn.

• Diện tích mặt sàn phòng kỹ thuật không cho phép bố trí các dòng bơm trục ngang cồng kềnh.

• Hệ thống có chu kỳ vận hành liên tục dài ngày, yêu cầu thiết bị có độ bền cơ khí cao, ít hỏng vặt.

Một số dấu hiệu cảnh báo hệ thống cũ của bạn đã lỗi thời và cần nâng cấp bao gồm: Áp lực nước ở các tầng trên cùng thường xuyên bị sụt giảm vào giờ cao điểm, hóa đơn tiền điện của trạm bơm tăng vọt bất thường, hoặc các dòng bơm ly tâm cũ liên tục gặp sự cố cháy phớt, rung lắc mạnh gây rò rỉ nước tại các mối nối đường ống.

Sai lầm thường gặp khi sử dụng bơm đa tầng cánh

Dù được chế tạo từ các vật liệu cao cấp, chiếc bơm vẫn có thể gặp sự cố nghiêm trọng nếu người dùng mắc phải các sai lầm kỹ thuật sau:

1. Vận hành trong trạng thái chạy khô (Dry Running): Phớt cơ khí (Mechanical Seal) của bơm trục đứng được làm mát và bôi trơn trực tiếp bằng chính dòng lưu chất đi qua. Nếu đường nước cấp bị mất hoàn toàn nhưng bơm vẫn chạy, chỉ sau 30 giây đến 1 phút, nhiệt độ tại mặt chà phớt sẽ tăng vọt lên hàng trăm độ C, gây vỡ phớt và làm cháy cuộn dây motor ngay sau đó.

2. Không tiến hành mồi nước và xả khí (Priming): Trước khi bấm nút khởi động lần đầu hoặc sau khi bảo trì, bắt buộc phải đổ đầy nước vào buồng bơm và nới van xả khí phía trên đỉnh để đẩy toàn bộ túi khí ra ngoài. Nếu để bóng khí kẹt trong các tầng cánh cao, bơm sẽ không thể lên áp và gây hiện tượng cavitation phá hủy cánh.

3. Chọn sai chiều quay của motor: Khi đấu nối nguồn điện 3 pha, nếu đấu ngược pha, motor sẽ quay ngược chiều. Bơm vẫn có thể ra một chút nước nhưng áp lực và lưu lượng sẽ bị giảm đi 70-80% so với thông số thiết kế.

Hướng dẫn chọn light vertical multistage centrifugal pump phù hợp

Để lựa chọn được một model bơm chuẩn xác, tránh lãng phí chi phí đầu tư ban đầu, bạn hãy áp dụng checklist 6 bước chuyên nghiệp sau:

• Bước 1: Xác định lưu lượng cần thiết  bằng tổng nhu cầu sử dụng của các thiết bị tại thời điểm cao điểm nhất.

• Bước 2: Tính toán cột áp tổng {áp lực đầu ra}}$). Luôn nhớ cộng thêm trở lực của các thiết bị như van, co cút trên đường ống.

• Bước 3: Kiểm tra nhiệt độ và tính chất hóa học của chất lỏng để đưa ra quyết định chọn vật liệu Inox 304, Inox 316 hay đầu gang.

• Bước 4: Xác định thông số điện áp có sẵn tại công trình (Điện dân dụng 1 pha 220V hay điện công nghiệp 3 pha 380V/50Hz).

• Bước 5: Tra cứu biểu đồ đường đặc tính (Pump Performance Curve) của các nhà sản xuất để chọn điểm làm việc rơi vào vùng có hiệu suất thủy lực tối ưu nhất (BEP - Best Efficiency Point).

• Bước 6: Ưu tiên chọn mua sản phẩm từ các thương hiệu uy tín toàn cầu, có trung tâm bảo hành và sẵn sàng cung cấp các linh kiện thay thế chính hãng như phớt cơ khí, trục bơm và vòng đệm cao su.

Cách lắp đặt và bảo trì bơm đúng kỹ thuật

Quy trình lắp đặt cơ bản

• Kiểm tra nền móng: Bơm trục đứng phải được bắt chặt bằng bulông nở trên một bệ bê tông phẳng, vững chắc để triệt tiêu các lực rung động tần số cao khi motor quay.

• Căn chỉnh đường ống: Trọng lượng của hệ thống đường ống hút và đẩy phải được nâng đỡ bằng các giá đỡ ống chuyên dụng, tuyệt đối không được ép lực tì đè lên các họng vào/ra của bơm để tránh làm nứt vỡ buồng bơm.

• Lắp van một chiều và lưới lọc: Bắt buộc phải lắp van một chiều ở đường đẩy để chống lại hiện tượng búa nước (water hammer) dội ngược về làm vỡ cánh bơm khi ngắt điện đột ngột. Tại đường hút, nên lắp lưới lọc y-strainer để ngăn chặn rác, cát sỏi lọt vào làm kẹt các tầng cánh inox mảnh.

Checklist bảo trì định kỳ (3 - 6 tháng)

• Thường xuyên dùng súng đo nhiệt độ để kiểm tra vòng bi motor và buồng phớt cơ khí.

• Sử dụng đồng hồ kẹp dòng (Ampe kìm) để kiểm tra dòng điện vận hành của motor xem có bị quá tải so với dòng định mức ghi trên nhãn máy hay không.

• Lắng nghe âm thanh vận hành: Nếu xuất hiện tiếng rít rít mài mòn cơ khí hoặc tiếng nổ lách tách bên trong buồng bơm, cần dừng máy ngay lập tức để kiểm tra hiện tượng xâm thực hoặc mòn bạc trục.

Để tìm hiểu sâu hơn về sơ đồ đầu nối tủ điện điều khiển biến tần chạy luân phiên cho cụm bơm trục đứng, bạn có thể tham khảo chi tiết tại chuyên mục kỹ thuật điện nước của chúng tôi qua [chèn link: hướng dẫn đấu nối và cài đặt biến tần cho hệ thống bơm tăng áp tòa nhà].

Câu hỏi thường gặp về light vertical multistage centrifugal pump (FAQ)

light vertical multistage centrifugal pump chủ yếu dùng để làm gì?

Trả lời: Thiết bị này được thiết kế chuyên dụng cho các ứng dụng cần áp lực nước cực cao, đẩy nước lên các độ cao lớn (tòa nhà cao tầng, đồi dốc) hoặc cấp nước cho các thiết bị công nghiệp cần áp suất tĩnh ổn định như màng lọc RO, hệ thống phun sương làm mát quy mô lớn, và hệ thống lò hơi.

Vì sao dòng bơm này lại tạo được áp lực lớn hơn nhiều so với bơm thông thường?

Trả lời: Do cấu tạo bên trong buồng bơm chứa nhiều tầng cánh ly tâm xếp nối tiếp nhau. Chất lỏng khi đi qua mỗi tầng cánh sẽ được gia tăng thêm một mức áp suất cố định. Áp suất tổng tại đầu ra của bơm chính là tổng cộng dồn áp suất của tất cả các tầng cánh đó lại với nhau.

Thiết kế trục đứng (vertical) mang lại lợi ích gì về mặt không gian?

Trả lời: Thiết kế trục đứng giúp toàn bộ cụm bơm phát triển theo chiều dọc, motor đặt thẳng đứng phía trên buồng bơm. Nhờ vậy, diện tích phần chân đế chiếm sàn kỹ thuật giảm đi tối đa, cực kỳ thích hợp cho các phòng máy chật hẹp dưới tầng hầm tòa nhà.

Khi nào tôi nên chọn vật liệu Inox 316 thay vì Inox 304?

Trả lời: Bạn nên chọn phiên bản Inox 316 khi chất lỏng cần bơm là nước nóng có chứa hàm lượng clo cao, nước biển, nước khoáng, hoặc các loại hóa chất, dung dịch có tính axit mài mòn nhẹ. Ngoài ra, trong ngành sản xuất dược phẩm và thực phẩm vô trùng, Inox 316 cũng là tiêu chuẩn bắt buộc.

Kết luận

Việc lựa chọn và ứng dụng đúng dòng light vertical multistage centrifugal pump chính là chìa khóa cốt lõi giúp hệ thống cấp nước áp lực cao của bạn vận hành một cách êm ái, bền bỉ và tiết kiệm tối đa chi phí điện năng. Đầu tư một thiết bị trục đứng đa tầng cánh chất lượng cao, vật liệu đạt chuẩn sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro sụt áp, bảo vệ các thiết bị công nghiệp đắt tiền phía sau và tối ưu hóa không gian hạ tầng kỹ thuật.
