Giải Pháp Tăng Áp Tối Ưu Cho Mọi Công Trình Với Máy Bơm Đứng Hiện Đại

Trong kỷ nguyên xây dựng và phát triển công nghiệp hiện nay, việc đảm bảo nguồn cấp nước mạnh mẽ và liên tục luôn là ưu tiên hàng đầu của các kỹ sư cơ điện. Bạn chắc hẳn đã không ít lần đau đầu khi đối mặt với tình trạng áp lực nước yếu tại các tầng cao của tòa nhà, hay hệ thống lọc RO công nghiệp liên tục báo lỗi do dòng chảy đầu vào thiếu áp nghiêm trọng. Đáng nói hơn, các phòng kỹ thuật dưới tầng hầm vốn đã vô cùng chật hẹp lại càng trở nên quá tải khi phải bố trí những cụm bơm trục ngang cồng kềnh. Để giải quyết triệt để bài toán hóc búa này, dòng máy bơm đứng (hay bơm trục đứng) đã trở thành giải pháp cứu cánh hàng đầu, mang lại khả năng tăng áp vượt trội, vận hành bền bỉ và tối ưu hóa diện tích lắp đặt một cách hoàn hảo nhất.

Vì sao nhiều hệ thống hiện đại ưu tiên máy bơm đứng?

Đối với các hệ thống yêu cầu áp suất dòng chảy cực lớn để đẩy lưu chất lên cao hàng trăm mét hoặc ép qua các màng lọc siêu mịn, những dòng bơm thông thường hoàn toàn bị giới hạn về mặt cấu trúc vật lý. Việc cố gắng gia tăng kích thước cánh hoặc đẩy tốc độ vòng quay lên quá cao ở các dòng bơm nằm ngang không chỉ khiến thiết bị chiếm dụng không gian mặt sàn khổng lồ mà còn gây ra hiện tượng rung lắc dữ dội, tiêu tốn lượng điện năng cực kỳ lớn.

Trong khi đó, xu hướng thiết kế các hệ thống cơ điện (ME) hiện đại ngày nay luôn hướng tới sự tinh gọn và hiệu suất cao. Khu vực lắp đặt thiết bị tại các tòa nhà cao tầng hay nhà máy thường bị bó hẹp trong các không gian kỹ thuật hạn chế. Một thiết bị có khả năng cung cấp cột áp cực cao, vận hành liên tục 24/7 với độ ổn định tuyệt đối nhưng lại sở hữu kết cấu thẳng đứng tiết kiệm không gian chính là lý do vì sao dòng bơm này luôn được ưu tiên lựa chọn hàng đầu.

Máy bơm đứng là gì?

Máy bơm đứng là dòng bơm ly tâm có cấu trúc thiết kế đặc trưng với trục động cơ (motor) và thân buồng bơm được bố trí theo phương thẳng đứng. Thay vì đặt nằm ngang trên bệ móng như các dòng bơm truyền thống, dòng bơm này phát triển không gian lắp đặt theo chiều dọc, giúp giảm thiểu tối đa diện tích chiếm sàn.

Thiết kế nhỏ gọn này không hề làm giảm đi sức mạnh thủy lực của máy. Ngược lại, cấu trúc trục đứng là nền tảng hoàn hảo để tích hợp hệ thống đa tầng cánh, cho phép thiết bị đạt được cột áp đẩy cực cao. Về mặt vật liệu, để đáp ứng nhiều điều kiện môi trường khác nhau, dòng bơm này thường được chế tạo từ ba loại vật liệu chính:

• Gang đúc: Có độ bền cơ học cao, chịu va đập tốt, giá thành hợp lý, chuyên dùng cho hệ thống phòng cháy chữa cháy hoặc cấp nước thô.

• Inox 304: Khả năng chống rỉ sét tuyệt vời, bề mặt láng mịn giảm ma sát thủy lực, là lựa chọn tiêu chuẩn cho hệ thống nước sạch dân dụng và công nghiệp.

• Inox 316: Dòng vật liệu cao cấp nhất, chống ăn mòn hóa chất và Clorua vượt trội, chuyên dụng cho ngành dược phẩm, thực phẩm vi sinh hoặc nước biển.

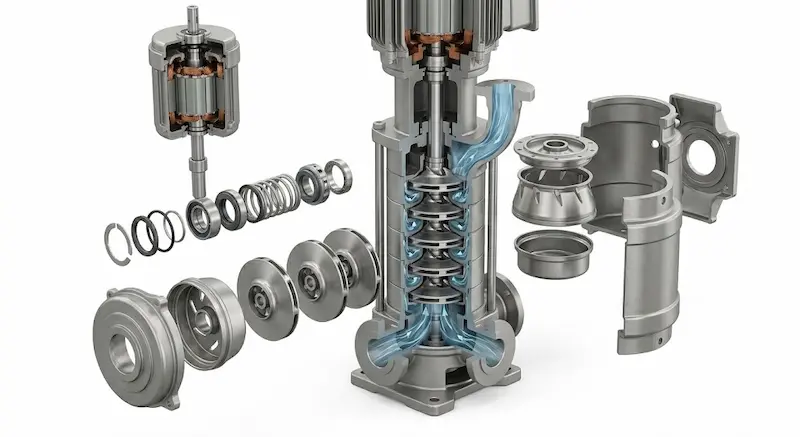

Nguyên lý hoạt động của máy bơm đứng

Cơ chế vận hành của dòng thiết bị này tuân thủ nghiêm ngặt nguyên lý lực ly tâm. Khi dòng điện được cấp, motor phía trên sẽ truyền động năng làm quay trục bơm và các bánh xe công tác (cánh bơm) bên trong buồng chứa với tốc độ rất cao. Lưu chất được hút vào tâm của cánh bơm theo hướng thẳng đứng, dưới tác dụng của lực ly tâm, lưu chất bị đẩy văng ra rìa cánh bơm, chuyển hóa động năng thành áp năng mạnh mẽ để đẩy nước ra ngoài.

Đối với dòng máy bơm đứng đa tầng cánh, chu trình này được nâng cấp theo cơ chế cộng dồn cuốn chiếu. Nước sau khi ra khỏi tầng cánh thứ nhất với một mức áp suất sơ cấp sẽ không đi thẳng ra cửa xả mà được dẫn hướng qua các cánh hướng dòng để đi vào tâm của tầng cánh thứ hai. Tại đây, áp suất tiếp tục được nén tăng lên. Quy trình này lặp lại liên tục qua từng tầng cánh xoắn chồng lên nhau:

Kết quả là khi dòng nước đi ra khỏi cửa xả ở phía trên, nó đã sở hữu một cột áp tổng cực kỳ mạnh mẽ, áp suất dòng chảy được tối ưu hóa tối đa nhờ kết cấu đồng trục thẳng đứng giúp giảm thiểu hao tổn năng lượng do đổi hướng dòng chảy.

Phân loại máy bơm đứng phổ biến hiện nay

Để ứng dụng một cách chính xác vào từng bài toán kỹ thuật thực tế, dòng bơm này được phân loại dựa trên nhiều tiêu chí rõ ràng:

Theo cấu tạo cánh bơm

• Bơm đứng đơn tầng cánh: Chỉ có một cánh duy nhất, ưu tiên cho lưu lượng nước lớn nhưng cột áp ở mức trung bình.

• Bơm đứng đa tầng cánh: Tích hợp chuỗi nhiều tầng cánh xếp chồng, chuyên dụng cho các ứng dụng cần áp lực đẩy siêu cao.

Theo ứng dụng thực tế

• Tăng áp dân dụng & HVAC: Dùng cho các cụm bơm Booster cấp nước nhà cao tầng, bơm tuần hoàn nước nóng lạnh trong hệ thống điều hòa trung tâm.

• Công nghiệp chuyên dụng (RO & Lò hơi): Các dòng bơm thân inox chịu áp lực và chịu nhiệt cao để ép nước qua màng lọc thẩm thấu ngược hoặc cấp nước trực tiếp vào lò hơi.

• Hệ thống PCCC: Thường là dòng bơm công suất lớn bằng gang giúp cung cấp lưu lượng và áp lực mạnh mẽ tức thì khi xảy ra sự cố hỏa hoạn.

Thông số kỹ thuật quan trọng khi chọn máy bơm đứng

Việc hiểu rõ và lựa chọn đúng các thông số kỹ thuật không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn ngăn ngừa rủi ro hỏng hóc thiết bị:

• Lưu lượng ($Q$ - $m^3/h$): Khối lượng nước mà máy bơm có thể dịch chuyển trong một giờ. Lưu lượng phải được tính toán dựa trên tổng nhu cầu tiêu thụ ở thời điểm cao điểm nhất.

• Cột áp ($H$ - mét nước): Chiều cao thực tế mà bơm có thể đẩy nước lên cộng với tổn thất ma sát dọc theo đường ống. Việc chọn sai cột áp (ví dụ cột áp quá cao so với nhu cầu thực tế) sẽ khiến máy bơm chạy lệch khỏi đường đặc tính hiệu suất (Pump Efficiency Curve), dẫn đến hiện tượng quá tải động cơ và hao phí điện năng rất lớn.

• Chỉ số NPSH (Cột áp hút thực tĩnh): Đây là thông số cực kỳ quan trọng để kiểm soát hiện tượng cavitation (xâm thực). Nếu áp suất tại cửa hút thấp hơn trị số NPSH yêu cầu, các bong bóng khí sẽ hình thành, vỡ tung và tạo ra các va đập thủy lực cực mạnh làm rỗ, phá hủy cánh bơm và gây tiếng ồn lớn.

• Tốc độ quay (RPM): Thường là 2900 vòng/phút cho các dòng bơm áp lực cao. Tốc độ quay càng cao thì lực nén càng mạnh, nhưng yêu cầu hệ thống cơ khí và phớt làm kín (seal) phải được bảo trì nghiêm ngặt hơn.

Dưới đây là bảng gợi ý chọn công suất dòng máy bơm đứng đa tầng cánh tiêu chuẩn dựa trên nhu cầu sử dụng thực tế:

So sánh máy bơm đứng và máy bơm ngang

Để có cái nhìn khách quan nhất trước khi đưa ra quyết định đầu tư, hãy cùng làm một bảng so sánh chi tiết giữa hai dòng bơm phổ biến này:

Vì sao máy bơm đứng được dùng nhiều trong hệ thống tăng áp?

Trong một hệ thống tăng áp tiêu chuẩn (Pressure Boosting System), máy bơm không chỉ chạy độc lập mà thường được liên kết thành một cụm gồm 2 đến 4 máy bơm hoạt động song song. Sự kết hợp giữa kết cấu thẳng đứng và công nghệ điều khiển hiện đại mang lại những lợi ích vượt trội.

Khi tích hợp bộ biến tần (Variable Frequency Drive - VFD), máy bơm đứng có thể tự động thay đổi tốc độ quay của động cơ theo thời gian thực dựa trên tín hiệu áp suất từ cảm biến đường ống. Nếu nhu cầu sử dụng nước giảm xuống vào ban đêm, biến tần sẽ giảm tần số dòng điện, đưa máy bơm về trạng thái chạy không tải hoặc dừng hẳn.

Điều này giúp giữ cho áp lực trong toàn bộ hệ thống luôn duy trì ở một hằng số ổn định, loại bỏ hoàn toàn hiện tượng sốc áp gây vỡ đường ống, đồng thời giúp tiết kiệm đến 40% lượng điện năng tiêu thụ so với các dòng bơm chạy cố định tốc độ.

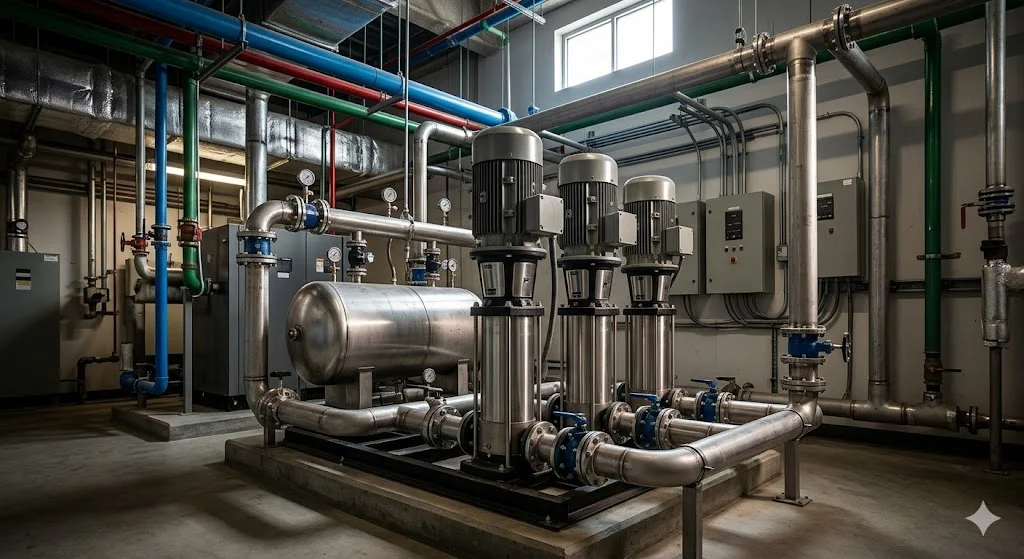

Ứng dụng của máy bơm trong thực tế

Nhờ những ưu điểm không thể thay thế về mặt áp lực và độ tinh gọn cấu trúc, thiết bị này hiện diện trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Hệ thống cấp nước và tăng áp tòa nhà: Trạm bơm trung tâm đẩy nước sạch từ bể ngầm tầng hầm lên tháp nước mái hoặc tăng áp trực tiếp cho các căn hộ chung cư cao cấp, khách sạn, trung tâm thương mại.

• Hệ thống điều hòa không khí HVAC: Bơm đẩy dòng nước lạnh (Chilled water) tuần hoàn qua các tầng của tòa nhà để làm mát không gian.

• Hệ thống lọc nước công nghiệp (RO): Cung cấp áp lực dòng chảy cực cao để ép phân tử nước xuyên qua màng lọc RO siêu nhỏ trong các nhà máy sản xuất nước tinh khiết, nhà máy bia, nước giải khát.

• Hệ thống PCCC công nghiệp: Đóng vai trò là bơm bù áp (Jockey Pump), luôn giữ cho áp lực đường ống cứu hỏa ở mức cao, sẵn sàng dập tắt đám cháy ngay khi hệ thống đầu phun tự động mở ra.

Khi nào nên dùng máy bơm?

Doanh nghiệp và chủ đầu tư nên cân nhắc trang bị dòng máy bơm này khi công trình bước vào các giai đoạn thiết kế hoặc cải tạo cụ thể sau:

• Không gian phòng máy kỹ thuật hẹp, không đủ diện tích để bố trí bệ móng cho bơm trục ngang.

• Yêu cầu đẩy nước lên độ cao lớn hoặc cần áp suất nén tĩnh trong đường ống cực cao và liên tục.

• Hệ thống có nhiều điểm tiêu thụ nước thay đổi liên tục theo thời gian, cần một thiết bị phản ứng nhanh với áp suất.

Một số dấu hiệu cảnh báo trạm bơm cũ của bạn đã quá tải và cần được nâng cấp bao gồm: cư dân tầng cao thường xuyên khiếu nại vì mất nước hoặc nước chảy nhỏ giọt vào giờ cao điểm, hóa đơn tiền điện tăng vọt bất thường, hoặc hệ thống đường ống thường xuyên bị rò rỉ tại các mối nối do áp lực nước trồi sụt không ổn định.

Sai lầm thường gặp khi sử dụng máy bơm

Dù được chế tạo tinh vi bằng vật liệu cao cấp, một chiếc máy bơm vẫn có thể bị phá hủy hoàn toàn nếu người vận hành mắc phải các sai lầm nghiêm trọng sau:

1. Vận hành trong trạng thái chạy khô (Dry Running): Phớt làm kín cơ khí (Mechanical Seal) của bơm được làm mát hoàn toàn bằng chính nguồn nước chảy qua buồng bơm. Nếu bể hút bị cạn nước nhưng bơm vẫn chạy, chỉ sau chưa đầy 60 giây, ma sát khô sẽ làm mặt đá phớt nóng nảy lửa, gây vỡ phớt, rò rỉ nước thẳng vào cuộn dây động cơ gây cháy motor.

2. Không xả khí trước khi khởi động: Khí kẹt bên trong các tầng cánh phía trên sẽ làm cản trở dòng chảy, khiến bơm không thể lên áp và gây ra hiện tượng cavitation phá hủy bề mặt inox của cánh bơm.

3. Lắp sai hướng dòng chảy hoặc ngược chiều quay: Khi đấu nối nguồn điện 3 pha, nếu không kiểm tra chiều mũi tên trên thân máy, motor có thể bị quay ngược, dẫn đến việc hiệu suất bơm giảm sâu và gây lỏng các mối nối cơ khí bên trong trục.

Hướng dẫn chọn máy bơm phù hợp

Để lựa chọn được model bơm chuẩn xác nhất, tối ưu hóa chi phí đầu tư ban đầu, bạn hãy áp dụng checklist 6 bước chuyên nghiệp từ chuyên gia:

• Bước 1: Xác định lưu lượng nước cần thiết dựa trên tổng số vòi sử dụng và hệ số đồng thời của công trình.

• Bước 2: Tính toán chính xác cột áp tổng (Cột áp hình học + Tổn thất ma sát qua co cút, van + Áp suất dư yêu cầu tại điểm cuối).

• Bước 3: Kiểm tra đặc tính nhiệt độ của lưu chất (Nước nóng lò hơi cần loại phớt chịu nhiệt lên đến $120^\circ\text{C}$).

• Bước 4: Lựa chọn vật liệu phù hợp: Nước sinh hoạt sạch dùng Inox 304, hệ thống có hóa chất hoặc nước nhiễm mặn bắt buộc phải dùng Inox 316.

• Bước 5: Xác định nguồn điện cấp tại công trình (Điện 1 pha 220V hay điện công nghiệp 3 pha 380V).

• Bước 6: Ưu tiên lựa chọn các thương hiệu uy tín, có đầy đủ chứng chỉ CO/CQ và cam kết cung cấp linh kiện thay thế chính hãng dài hạn.

Cách lắp đặt và bảo trì máy bơm kỹ thuật

Quy trình lắp đặt cơ bản

• Đổ bệ móng bê tông: Nền móng phải phẳng tuyệt đối và có khối lượng đủ lớn để hấp thụ toàn bộ lực rung động khi motor quay ở tốc độ cao.

• Căn chỉnh đường ống: Lắp đặt các khớp nối mềm chống rung ở cả đầu hút và đầu đẩy. Trọng lượng của đường ống phải được chịu lực bởi giá đỡ riêng, tuyệt đối không để họng bơm chịu tải trọng của ống.

• Priming (Mồi nước và xả khí): Mở van xả khí trên đỉnh buồng bơm, đổ đầy nước cho đến khi dòng nước chảy ra không còn bọt khí rồi mới tiến hành đóng điện chạy máy.

Quy trình bảo trì định kỳ (3 - 6 tháng)

• Dùng thiết bị chuyên dụng đo độ rung và tiếng ồn của vòng bi động cơ.

• Kiểm tra độ kín của phớt cơ khí, nếu phát hiện giọt nước rò rỉ ở phần nối giữa motor và buồng bơm, cần lên phương án thay phớt ngay.

• Vệ sinh các lưới lọc đầu hút để đảm bảo dòng vào luôn thông thoáng, không bị tắc nghẽn gây sụt áp.

Để tìm hiểu sâu hơn về sơ đồ đấu nối tủ điện điều khiển biến tần chạy luân phiên cho cụm bơm trục đứng, bạn có thể tham khảo chi tiết tại chuyên mục kỹ thuật điện nước của chúng tôi qua [chèn link: hướng dẫn đấu nối và cài đặt biến tần cho hệ thống bơm tăng áp tòa nhà].

Câu hỏi thường gặp về máy bơm (FAQ)

Máy bơm chủ yếu được dùng để làm gì?

Trả lời: Thiết bị này được thiết kế chuyên dụng cho các ứng dụng cần áp lực đẩy nước cực cao nhưng lưu lượng ở mức vừa phải, điển hình là tăng áp cho nhà cao tầng, hệ thống lọc nước công nghiệp RO, hệ thống nồi hơi và bơm bù áp cứu hỏa.

Thiết kế trục đứng mang lại lợi ích gì vượt trội so với bơm trục ngang?

Trả lời: Lợi ích lớn nhất là tiết kiệm diện tích lắp đặt (chiếm sàn cực ít) và khả năng tạo cột áp siêu cao nhờ cấu trúc đa tầng cánh đồng trục, giúp giảm thiểu tổn thất năng lượng thủy lực trong quá trình vận hành.

Máy bơm đứng có phù hợp cho hệ thống lọc nước RO không?

Trả lời: Rất phù hợp. Đặc biệt là các dòng bơm đứng đa tầng cánh bằng vật liệu inox 304 hoặc 316, vì chúng cung cấp mức áp suất tĩnh đủ lớn để ép các phân tử nước xuyên qua màng lọc RO siêu mịn một cách dễ dàng và sạch sẽ.

Làm thế nào để biết hệ thống cần dùng vật liệu Inox 304 hay Inox 316?

Trả lời: Nếu hệ thống của bạn chỉ bơm nước sạch sinh hoạt thông thường, Inox 304 là sự lựa chọn tối ưu về mặt chi phí và độ bền. Tuy nhiên, nếu bơm nước có độ mặn, nước chứa clo cao, hoặc hóa chất, thực phẩm, bạn bắt buộc phải chọn Inox 316 để tránh bị ăn mòn rỗ bề mặt.

Bao lâu thì chúng ta nên tiến hành bảo trì máy bơm đứng một lần?

Trả lời: Định kỳ từ 3 đến 6 tháng, bạn nên kiểm tra tổng thể dòng điện động cơ, phớt cơ khí và độ rung lắc của máy. Việc bảo trì phòng ngừa này giúp phát hiện sớm các nguy cơ hỏng vòng bi hay mòn phớt, tránh sự cố dừng máy đột ngột gây gián đoạn sản xuất.

Kết luận

Việc lựa chọn đúng chủng loại máy bơm chính là bước đi chiến lược giúp toàn bộ hệ thống cấp nước của bạn vận hành một cách êm ái, ổn định và tiết kiệm tối đa chi phí vận hành. Với kết cấu thẳng đứng tinh gọn, khả năng tạo áp lực mạnh mẽ và hiệu suất thủy lực vượt trội, dòng bơm này xứng đáng là trái tim của mọi hệ thống tăng áp hiện đại ngày nay.
