Flange B16.5 Class 150: Thông số kỹ thuật và hướng dẫn lựa chọn chuyên sâu

Trong các hệ thống đường ống công nghiệp, việc kết nối an toàn và kín khít giữa các đoạn ống, van và thiết bị là yếu tố sống còn. Mặt bích B16.5 Class 150 chính là tiêu chuẩn "vàng" được áp dụng rộng rãi nhất trên toàn cầu để giải quyết bài toán này. Với khả năng chịu áp lực ổn định và tính đồng bộ cao, loại mặt bích này đã trở thành linh kiện không thể thiếu trong mọi công trình từ xử lý nước đến dầu khí.

Flange B16.5 Class 150 là gì?

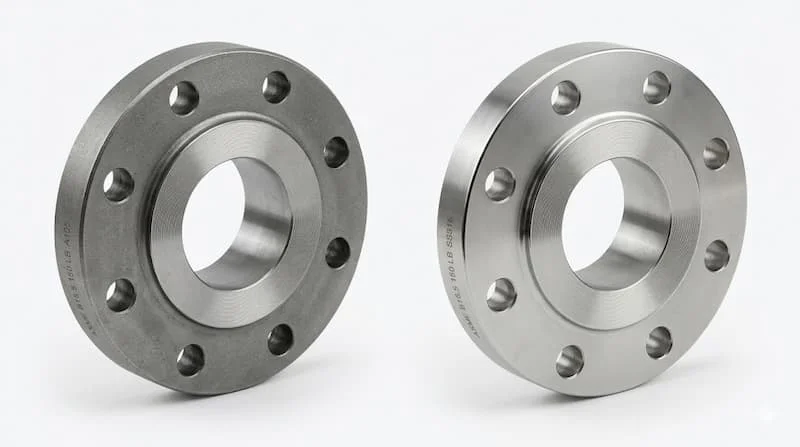

Mặt bích B16.5 Class 150 là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn ASME B16.5 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ. Đây là tiêu chuẩn kỹ thuật quy định chi tiết về kích thước, vật liệu, dung sai và phương pháp thử nghiệm cho mặt bích đường ống có kích thước từ NPS 1/2 đến NPS 24.

Ký hiệu Class 150 đại diện cho cấp áp lực (pressure class) của mặt bích. Nhiều người thường lầm tưởng Class 150 tương đương với áp suất làm việc cố định 150 PSI, nhưng thực tế, khả năng chịu áp tối đa của nó phụ thuộc vào nhiệt độ vận hành và vật liệu cấu thành (thép carbon, inox, thép hợp kim...).

Loại mặt bích này được thiết kế tối ưu cho các hệ thống:

• Cấp thoát nước và xử lý nước thải.

• Hệ thống khí nén và gas.

• Đường ống dẫn dầu và hóa chất nhẹ.

• Hệ thống hơi nóng (steam) ở nhiệt độ và áp suất trung bình.

Việc sử dụng flange b16 5 class 150 giúp đảm bảo tính lắp lẫn tuyệt vời. Một chiếc van sản xuất tại Mỹ có thể kết nối hoàn hảo với mặt bích sản xuất tại Việt Nam nếu cả hai đều tuân thủ đúng tiêu chuẩn ASME B16.5 này.

Nguyên lý kết nối của flange Class 150

Nguyên lý cốt lõi của kết nối mặt bích Class 150 là sự kết hợp giữa lực siết bulong (Bolt connection) và sự biến dạng của gioăng làm kín (Gasket sealing) để tạo ra một mối nối kín khít tuyệt đối dưới áp lực.

Khi hai mặt bích được ép lại với nhau thông qua hệ thống bulong, một lực nén cực lớn (Compression force) sẽ tác động lên gioăng nằm ở giữa. Gasket đóng vai trò cực kỳ quan trọng vì nó sẽ biến dạng để lấp đầy các rãnh siêu nhỏ trên bề mặt mặt bích (raised face), ngăn chặn môi chất rò rỉ ra ngoài.

Vì sao cần siết bulong đúng torque?

Nếu siết quá lỏng, lực nén không đủ làm biến dạng gioăng, gây rò rỉ. Ngược lại, nếu siết quá chặt vượt mức quy định, bạn có thể làm hỏng gioăng, biến dạng mặt bích hoặc thậm chí gây đứt gãy bulong. Việc tuân thủ sơ đồ siết đối xứng và đúng lực torque là chìa khóa để duy trì độ kín bền vững theo thời gian.

Các loại mặt bích B16.5 Class 150 phổ biến

Tùy vào phương thức thi công và yêu cầu kỹ thuật của dòng chảy, flange b16 5 class 150 được chia thành nhiều kiểu thiết kế khác nhau:

1. Weld Neck Flange (Mặt bích cổ cao)

• Cấu tạo: Có phần cổ dài được hàn đối đầu (butt weld) trực tiếp với ống.

• Ưu điểm: Phân phối ứng suất đều, chịu được rung động và sự thay đổi nhiệt độ đột ngột.

• Ứng dụng: Thường dùng cho các vị trí xung yếu, đòi hỏi độ an toàn cao nhất.

2. Slip On Flange (Mặt bích hàn trượt)

• Cấu tạo: Đường kính trong của bích lớn hơn ống một chút, cho phép bích trượt trên ống và hàn cả bên trong lẫn bên ngoài.

• Ưu điểm: Dễ lắp đặt, giá thành rẻ hơn loại cổ cao.

• Ứng dụng: Phổ biến nhất trong các hệ thống áp suất thấp và trung bình.

3. Blind Flange (Mặt bích mù)

• Cấu tạo: Một đĩa thép đặc không có lỗ ở giữa.

• Ưu điểm: Dùng để bịt kín đầu ống hoặc ngăn dòng chảy tạm thời để bảo trì.

• Ứng dụng: Chặn các đầu chờ trong hệ thống đường ống.

4. Threaded Flange (Mặt bích ren)

• Cấu tạo: Kết nối với ống bằng hệ thống ren thay vì hàn.

• Ưu điểm: Lắp đặt nhanh, không cần nhiệt, phù hợp cho khu vực dễ cháy nổ.

• Ứng dụng: Các đường ống kích thước nhỏ và áp suất thấp.

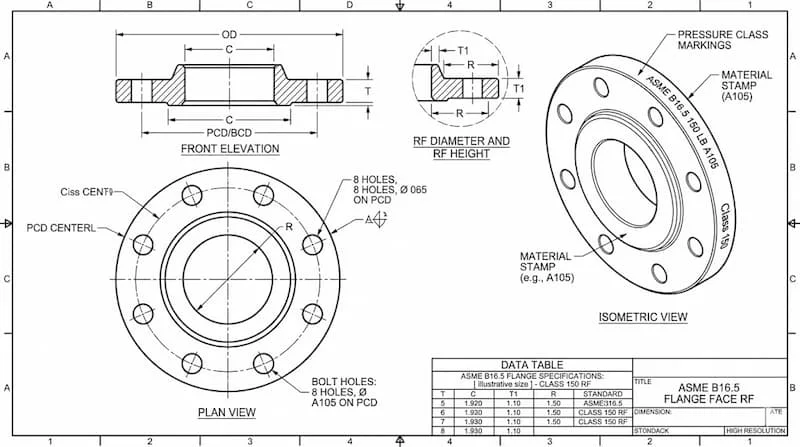

Thông số kỹ thuật của mặt bích B16.5 Class 150

Để đảm bảo chọn đúng loại mặt bích, kỹ sư cần nắm rõ các thông số định danh (Nominal Pipe Size - NPS) và kích thước hình học chi tiết.

Các thông số kỹ thuật then chốt bao gồm:

• Bolt circle diameter (Đường kính vòng tròn lỗ bulong): Quyết định vị trí lắp bulong.

• Number of bolt holes (Số lượng lỗ bulong): Thay đổi theo kích thước ống (ví dụ: NPS 2" có 4 lỗ, NPS 8" có 8 lỗ).

• Flange thickness (Độ dày mặt bích): Quyết định khả năng chịu lực nén.

• Raised face (Mặt gờ): Phần nhô lên để đặt gioăng, thường cao khoảng 1/16 inch (1.6mm) đối với Class 150.

Vì sao cần đúng bolt pattern?

Nếu sai lệch về đường kính vòng chia lỗ hoặc số lỗ bulong, bạn sẽ hoàn toàn không thể lắp kết nối mặt bích với van hoặc thiết bị khác. Sai lệch kích thước dù chỉ vài milimet cũng có thể dẫn đến hiện tượng lệch tâm, gây ra ứng suất không đều trên gioăng và dẫn đến leakage (rò rỉ) nghiêm trọng khi vận hành.

So sánh flange Class 150 với PN16 và JIS 10K

Trong thực tế, người mua thường nhầm lẫn giữa Class 150 (Mỹ) với các tiêu chuẩn của Châu Âu (PN16) hoặc Nhật Bản (JIS 10K).

Kết luận: Dù cả 3 loại đều dùng cho hệ thống áp suất trung bình, nhưng không thể thay thế trực tiếp cho nhau. Nếu bạn cố tình lắp bích Class 150 vào van chuẩn PN16, các lỗ bulong chắc chắn sẽ không khớp nhau.

Vì sao ASME B16.5 Class 150 được dùng nhiều?

Không phải ngẫu nhiên mà flange b16 5 class 150 trở thành tiêu chuẩn phổ biến nhất thế giới:

1. Tính phổ quát cực cao: Hầu hết các hãng sản xuất van, máy bơm trên thế giới đều có dòng sản phẩm theo chuẩn Class 150.

2. Dễ dàng thay thế: Việc tìm kiếm vật tư thay thế cho hệ thống Class 150 cực kỳ nhanh chóng tại bất kỳ đại lý kim khí công nghiệp nào.

3. Độ tin cậy đã được kiểm chứng: Hồ sơ kỹ thuật của ASME B16.5 rất chi tiết, giúp các đơn vị thiết kế yên tâm về tính an toàn.

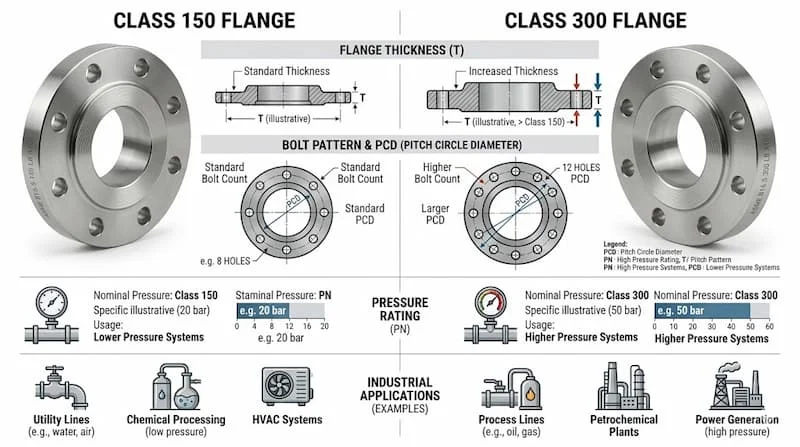

4. Chi phí tối ưu: Class 150 có lượng vật liệu vừa đủ, không quá dày như Class 300 hay 600, giúp tiết kiệm chi phí đầu tư đáng kể cho các hệ thống phổ thông.

Flange B16.5 Class 150 dùng trong hệ thống nào?

Nhờ đặc tính kỹ thuật linh hoạt, mặt bích Class 150 hiện diện trong hầu hết các lĩnh vực:

• HVAC (Điều hòa không khí): Kết nối các đường ống nước lạnh (chiller) và nước nóng.

• Xử lý nước (Water treatment): Hệ thống lọc, bơm nước sạch và thoát nước thải.

• Phòng cháy chữa cháy (PCCC): Các trạm bơm và trục đứng chữa cháy.

• Dầu khí (Oil & Gas): Các đường ống vận chuyển hạ nguồn áp suất thấp.

• Hóa chất (Chemical piping): Khi sử dụng vật liệu Inox, mặt bích Class 150 chống ăn mòn hiệu quả cho các bồn chứa hóa chất.

Sai lầm thường gặp khi chọn flange Class 150

Mặc dù phổ biến, nhưng việc chọn sai vẫn thường xuyên xảy ra dẫn đến hậu quả nghiêm trọng:

• Chọn sai vật liệu: Dùng bích thép carbon cho môi trường nước biển hoặc hóa chất gây ăn mòn nhanh, dẫn đến thủng bích.

• Lắp sai Class: Sử dụng Class 150 cho hệ thống có áp suất làm việc thực tế lên tới 400 PSI (vượt ngưỡng chịu đựng của bích).

• Nhầm lẫn tiêu chuẩn: Như đã phân tích, nhầm giữa Class 150 và PN16 là lỗi phổ biến nhất gây đình trệ thi công.

FAQ: Câu hỏi thường gặp về flange B16.5 Class 150

1. Mặt bích Class 150 chịu được bao nhiêu Bar?

Ở nhiệt độ bình thường (khoảng 38°C), mặt bích thép carbon Class 150 chịu được khoảng 19.6 Bar (285 PSI). Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm xuống.

2. Class 150 và ANSI 150 có khác nhau không?

Thực tế chúng là một. ANSI là cách gọi cũ, hiện nay tiêu chuẩn này được quản lý và cập nhật chính thức bởi ASME.

3. Có thể dùng bulong inox cho flange b16.5 class 150 không?

Được, nhưng cần lưu ý về cấp độ bền của bulong để đảm bảo lực siết không gây biến dạng mặt bích.

Kết luận: Việc hiểu rõ về flange b16 5 class 150 giúp bạn không chỉ chọn đúng vật tư mà còn đảm bảo an toàn tuyệt đối cho hệ thống đường ống. Một mối nối mặt bích chuẩn xác là nền tảng cho sự vận hành ổn định và bền bỉ của toàn bộ nhà máy.
