Van Z Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong thiết kế và thi công hệ thống đường ống công nghiệp, lựa chọn đúng thiết bị đóng mở hay điều tiết lưu chất quyết định trực tiếp đến sự an toàn cũng như hiệu suất vận hành của toàn bộ nhà máy. Bên cạnh các dòng van phổ biến, Van chữ Z là cái tên thường xuyên xuất hiện trong các bản vẽ kỹ thuật và hồ sơ bóc tách vật tư.

Tuy nhiên, thuật ngữ này đôi khi gây ra không ít nhầm lẫn cho các kỹ sư mua hàng và đội ngũ lắp đặt. Việc hiểu sai bản chất, cấu tạo và thông số của Van chữ Z có thể dẫn đến chọn nhầm chủng loại, gây hở rò rỉ môi chất, tụt áp hoặc thậm chí làm gián đoạn toàn bộ dây chuyền sản xuất.

Van Z Là Gì?

Van chữ Z là tên gọi kỹ thuật dùng để mô tả dòng van công nghiệp có cấu trúc thân van hoặc vách ngăn bên trong được thiết kế theo dạng chữ Z (hay Z-body valve), phổ biến nhất là ở các dòng van cầu (Globe Valve) hoặc van ngắt dòng chảy có tuyến ống uốn lượn.

Cần lưu ý rằng "Van chữ Z" có thể vừa là tên gọi chuẩn kỹ thuật theo hình dáng thiết kế dòng chảy, vừa được dùng làm tên gọi thương mại theo model của một số nhà sản xuất.

• Ý nghĩa tên gọi "Z": Xuất phát từ đường đi của dòng môi chất bên trong thân van. Lưu chất đi vào theo hướng ngang, ngoặt lên qua ghế van và tiếp tục ngoặt ngang để đi ra, tạo thành hình chữ Z.

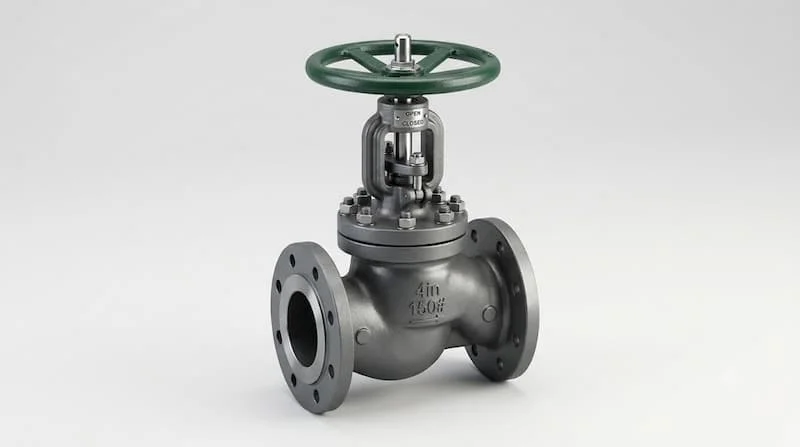

• Hình dạng bên ngoài: Thân van thường có bầu tròn hoặc phần nhô cao ở giữa để chứa trục và đĩa van, mặt bích hai đầu nằm thẳng hàng hoặc lệch tầng tùy thiết kế.

• Vì sao cần xác định model cụ thể: Do cách gọi có thể thay đổi tùy ngành ứng dụng, bạn bắt buộc phải đối chiếu catalogue, hình ảnh cắt bổ và bản vẽ kích thước thay vì chỉ dựa vào tên gọi dán trên tem nhãn.

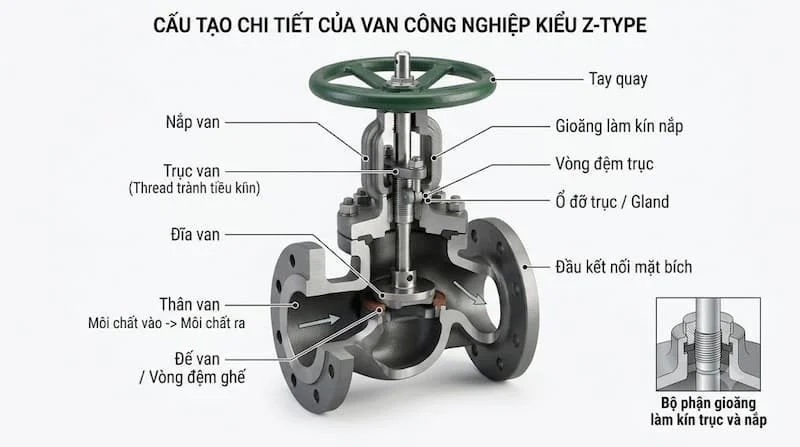

Cấu Tạo Cơ Bản Của Van chữ Z

Dù có nhiều biến thể trên thị trường, một thiết bị Van chữ Z đạt chuẩn công nghiệp thường bao gồm các bộ phận cơ khí cốt lõi:

• Thân van (Body): Chế tạo từ gang, thép đúc hoặc inox, thiết kế khoang trong uốn hình chữ Z để định hình đường đi cho lưu chất.

• Nắp van (Bonnet): Bộ phận gắn liền với thân van, cố định trục và giữ kín không gian bên trong bằng gioăng đệm.

• Bộ phận đóng/mở (Disc/Plug): Đĩa van hoặc nút van hình côn, trực tiếp ép chặt vào ghế van để chặn dòng chảy.

• Trục van (Stem): Truyền chuyển động từ bộ truyền động xuống đĩa van, đòi hỏi độ thẳng và độ bền cơ học cao.

• Gioăng làm kín (Packing/Gasket): Cao su EPDM, NBR hoặc vách ngăn kim loại/PTFE giúp ngăn chặn môi chất rò rỉ ra ngoài qua trục.

• Đầu kết nối & Bộ truyền động: Kết nối dạng mặt bích, ren; vận hành bằng vô lăng tay quay, đầu điều khiển điện hoặc khí nén.

Lưu ý: Cấu tạo chi tiết có thể điều chỉnh tùy thuộc vào model cụ thể và nhà sản xuất.

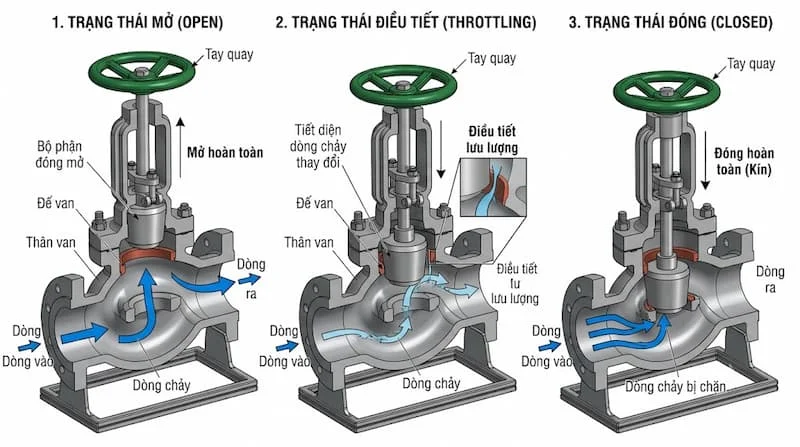

Nguyên Lý Hoạt Động Của Van chữ Z

Nguyên lý vận hành của thiết bị dựa trên chuyển động tịnh tiến của đĩa van vuông góc với vách ngăn hình chữ Z bên trong thân van.

Khi mở van:

Khi quay vô lăng hoặc kích hoạt bộ điều khiển, trục van rút lên phía trên, kéo theo đĩa van rời khỏi ghế van. Tiết diện lưu thông tại vách ngăn mở rộng, môi chất đi vào van, ngoặt qua khe hở ghế van và tiếp tục lưu thông ra cổng xả.

Khi đóng van:

Trục van đẩy đĩa van hạ xuống, nén chặt vào ghế van phẳng hoặc hình côn. Vách ngăn chữ Z bị chặn đứng hoàn toàn, ngắt dòng chảy mượt mà và ngăn chặn rò rỉ nhờ lực ép của gioăng.

Khi điều chỉnh lưu lượng:

Bằng cách dừng đĩa van ở các vị trí trung gian, khoảng cách giữa đĩa và ghế van thay đổi. Điều này làm thay đổi tiết diện lưu thông, giúp kỹ sư dễ dàng điều tiết lưu lượng và áp suất của môi chất phía sau van.

Van chữ Z Có Những Loại Nào?

Để chọn đúng cấu hình cho công trình, Van chữ Z được phân loại dựa trên các tiêu chí kỹ thuật thực tế:

Phân loại theo vật liệu chế tạo

• Van gang: Phổ biến trong hệ thống cấp thoát nước, PCCC, giá thành tối ưu.

• Van thép: Chịu áp suất và nhiệt độ cao, dùng cho hệ thống hơi nóng, dầu truyền nhiệt.

• Van inox (SUS304/316): Chống ăn mòn vượt trội, ứng dụng cho hóa chất, vi sinh, thực phẩm.

Phân loại theo phương thức vận hành

• Van tay quay (Manual): Dùng cho vị trí đóng mở thủ công, tần suất thấp.

• Van điều khiển điện / Khí nén: Tích hợp tự động hóa, điều khiển từ xa qua tủ PLC.

Phân loại theo kiểu kết nối

• Nối ren: Dùng cho đường ống nhỏ (thường dưới DN50).

• Mặt bích (Flanged): Áp dụng cho đường ống lớn, chịu lực tốt và chống rung lắc cao.

Thông Số Kỹ Thuật Của Van chữ Z Cần Quan Tâm

Việc chọn mua thiết bị bắt buộc phải dựa trên bảng thông số chi tiết từ nhà sản xuất:

Ưu Điểm Và Hạn Chế Của Van chữ Z

Ưu điểm:

• Khả năng điều tiết cực tốt: Đường đi chữ Z giúp kiểm soát lưu lượng mượt mà hơn nhiều so với van cổng hay van bướm.

• Độ kín cao: Lực nén vuông góc giữa đĩa và ghế van giúp khả năng ngắt dòng chảy đạt độ tin cậy gần như tuyệt đối.

• Chịu áp và nhiệt vượt trội: Thiết kế vách dày thích hợp cho các môi trường khắc nghiệt như hơi nóng (Steam).

Hạn chế:

• Tổn thất áp suất cao: Do dòng chảy phải chuyển hướng 2 lần theo dạng chữ Z, trở lực qua van lớn hơn các dòng van chảy thẳng.

• Trọng lượng nặng: Thân van cấu tạo phức tạp nên thường nặng hơn van bi hay van bướm cùng kích thước DN.

Van chữ Z Khác Gì Van Bướm, Van Bi Và Van Cổng?

Để giúp bạn hình dung rõ ràng hơn, bảng so sánh dưới đây sẽ làm nổi bật sự khác biệt giữa các dòng van:

Van chữ Z Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ đặc tính vận hành bền bỉ và khả năng kiểm soát dòng chảy chính xác, thiết bị được ứng dụng rộng rãi trong:

• Hệ thống hơi nóng (Steam System): Lắp tại các đầu ra lò hơi, đường ống dẫn hơi sấy, lò nhiệt công nghiệp nhờ khả năng chịu nhiệt và đóng kín cao.

• Hệ thống cấp thoát nước & HVAC: Dùng làm van điều tiết lưu lượng trên các tuyến ống nước lạnh Chiller hoặc trạm bơm tăng áp.

• Nhà máy hóa chất & Dầu khí: Các phiên bản [chèn link: Van chữ Z] thân inox hoặc thép đúc chịu áp lực được dùng để dẫn dung môi, khí nén cao áp và chất lỏng ăn mòn.

Khi Nào Nên Sử Dụng Van chữ Z?

Bạn nên ưu tiên lựa chọn dòng van này khi hệ thống đạt các tiêu chí sau:

• Yêu cầu chính về điều tiết lưu lượng chính xác chứ không chỉ đơn thuần là đóng/mở.

• Môi chất vận chuyển là hơi nóng, khí nén cao áp hoặc chất lỏng có nhiệt độ cao.

• Hệ thống chấp nhận được mức tổn thất áp suất nhẹ tại vị trí đặt van.

• Đường ống có thông số DN, PN và tiêu chuẩn mặt bích hoàn toàn tương thích với van.

Những Sai Lầm Thường Gặp Khi Chọn Van chữ Z

1. Mua van chỉ dựa vào tên gọi: Không đối chiếu hình ảnh và mã model khiến nhà cung cấp giao nhầm chủng loại.

2. Chỉ quan tâm đến kích thước DN: Bỏ qua cấp áp suất PN khiến van bị rò rỉ hoặc nứt vỡ khi mạng lưới tăng áp.

3. Chọn sai vật liệu theo môi chất: Dùng van gang gioăng cao su cho hệ thống hơi nóng dẫn đến cháy gioăng và hỏng van tức thì.

4. Không tính đến tổn thất áp suất: Lắp quá nhiều van chữ Z trên tuyến ống khiến áp lực cuối nguồn bị sụt giảm nghiêm trọng.

Cách Lựa Chọn Van chữ Z Phù Hợp

Để tối ưu chi phí và đảm bảo kỹ thuật, hãy thực hiện theo quy trình 10 bước chuẩn hóa:

• Bước 1: Xác định rõ mục đích (Cần đóng ngắt hoàn toàn hay điều tiết lưu lượng).

• Bước 2: Xác định chính xác loại môi chất (Nước, hơi nóng, khí hay hóa chất).

• Bước 3: Đo kích thước đường ống để chọn DN phù hợp.

• Bước 4: Tính toán áp suất làm việc tối đa để chọn cấp áp PN/Class.

• Bước 5: Xác định nhiệt độ môi chất để chọn vật liệu thân van.

• Bước 6: Chọn vật liệu gioăng làm kín (Cao su, PTFE hay Kim loại).

• Bước 7: Chọn kiểu kết nối phù hợp với đường ống hiện hữu (Ren hay Mặt bích).

• Bước 8: Quyết định phương thức vận hành (Tay quay hay Động cơ tự động).

• Bước 9: Tra cứu tiêu chuẩn mặt bích (BS, DIN, JIS hay ANSI).

• Bước 10: Đối chiếu kĩ catalogue từ nhà sản xuất trước khi xuống đơn đặt hàng.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Van chữ Z

• Vệ sinh đường ống: Xịt rửa sạch xỉ hàn, cát sạn bên trong ống trước khi lắp van để tránh làm kẹt đĩa van.

• Lắp đúng chiều dòng chảy: Van chữ Z luôn có mũi tên chỉ hướng dòng chảy đúc nổi trên thân, bắt buộc phải lắp đúng chiều.

• Không siết quá lực: Khi siết bu-lông mặt bích, hãy siết đối ứng lực vừa đủ để tránh làm nứt tai bích hoặc biến dạng gioăng.

• Bảo dưỡng định kỳ: Thường xuyên kiểm tra phần mỡ bôi trơn trên trục van và thay thế gioăng cổ trục nếu phát hiện rò rỉ nhẹ.

Câu Hỏi Thường Gặp Về Van chữ Z

Van chữ Z là gì?

Van chữ Z là tên gọi mô tả dòng van công nghiệp có cấu trúc vách ngăn hoặc đường đi của lưu chất bên trong dạng chữ Z, phổ biến nhất là dòng van cầu.

Van chữ Z dùng cho môi chất nào?

Tùy thuộc vào vật liệu chế tạo. Thân gang dùng cho nước; thân thép và inox chuyên dùng cho hơi nóng, khí nén và hóa chất.

Kích thước van Z được tính như thế nào?

Thường được xác định theo đường kính danh nghĩa DN (từ DN15 đến DN400) hoặc kích thước inch của kết nối ren/bích.

Cần lưu ý thông số nào nhất khi mua van Z?

Bắt buộc phải kiểm tra đồng thời: Kích thước DN, Cấp áp suất PN, Nhiệt độ làm việc, Vật liệu thân van và Tiêu chuẩn mặt bích.

Có thể thay van Z bằng van bi được không?

Không nên thay thế trực tiếp nếu mục đích chính là điều tiết lưu lượng hoặc dùng cho hơi nóng nhiệt độ cao, vì van bi sẽ nhanh hỏng gioăng trong môi trường này.

Van Z – Lựa Chọn Đúng Cần Dựa Trên Thông Số Kỹ Thuật

Việc hiểu đúng bản chất của van Z sẽ giúp bạn loại bỏ rủi ro chọn sai thiết bị, tiết kiệm chi phí vật tư và đảm bảo công trình vận hành an toàn, thông suốt.

Bạn đang cần tư vấn cấu hình chính xác hoặc nhận báo giá cho dòng van Z?

Hãy liên hệ ngay với chúng tôi! Bằng việc cung cấp thông số kích thước DN, môi chất và áp suất vận hành, đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn chọn đúng model, gửi catalogue chính hãng và báo giá tối ưu nhất đối với van z.
