Các Loại Mặt Bích: Tổng Quan Cấu Tạo, Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong kiến trúc đường ống công nghiệp, việc liên kết các đoạn ống, van và thiết bị đòi hỏi sự chắc chắn, an toàn tuyệt đối nhưng vẫn phải linh hoạt khi bảo trì. Để đáp ứng các môi trường vận hành từ áp suất thấp đến siêu cao áp, các loại flange đã ra đời như giải pháp kết nối cơ khí tối ưu nhất. Việc hiểu rõ tính chất kỹ thuật của từng dòng mặt bích không chỉ giúp công trình vận hành bền bỉ mà còn tối ưu hóa chi phí đầu tư.

Mặt Bích Là Gì?

Định Nghĩa Và Cấu Tạo Cơ Bản

Mặt bích (English: Flange) là phụ kiện cơ khí có dạng đĩa hình tròn hoặc hình vuông, trên bề mặt được gia công các lỗ xỏ bu lông theo khoảng cách chuẩn xác. Phụ kiện này được gắn cố định vào đầu đường ống, thân van, máy bơm hoặc thiết bị công nghiệp bằng phương pháp hàn, vặn ren hay lồng ép.

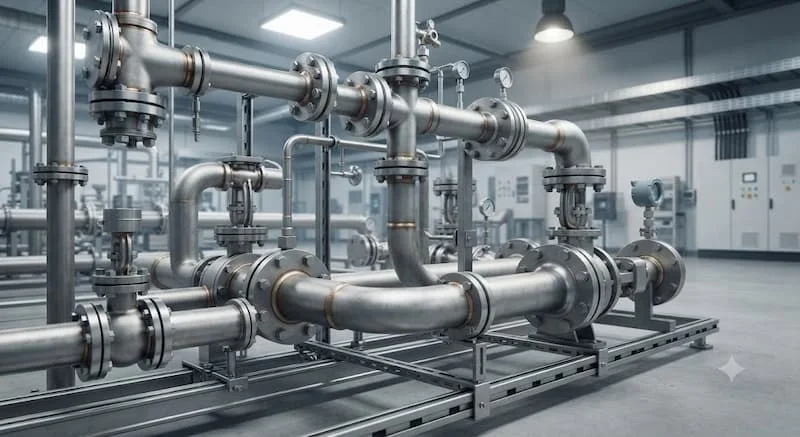

Vai Trò Trong Hệ Thống Đường Ống

Mặt bích đóng vai trò làm điểm nối trung gian giữa hai phần tử trong hệ thống dẫn chất lỏng, khí nén hay hơi nóng. Bằng cách siết chặt chuỗi bu lông và đai ốc đi qua lỗ bích, kết hợp cùng lớp gioăng chêm làm kín (Gasket) ở giữa, liên kết bích giúp tạo nên một hệ thống khép kín hoàn hảo, chống rò rỉ lưu chất ra bên ngoài.

Nguyên Lý Hoạt Động Của Mặt Bích

Nguyên lý vận hành của kết nối bích dựa trên cơ chế nén chặt bề mặt kim loại thông qua lực siết cơ học:

• Tạo kết nối kín tuyệt đối: Khi siết chặt dàn bu lông đai ốc, lực ép nén cực lớn sẽ tác động trực tiếp lên lớp gioăng làm kín (như gioăng cao su, PTFE hay gioăng kim loại chì) nằm giữa hai mặt bích. Lớp gioăng này bị biến dạng dẻo và điền đầy vào các vệt xước nhỏ trên bề mặt bích, ngăn dòng lưu chất rò rỉ ra ngoài.

• Linh hoạt trong bảo trì: Khác với mối hàn chết cố định hoàn toàn, kết nối bằng mặt bích cho phép kỹ thuật viên dễ dàng tháo rời các thiết bị như van, máy bơm hay đường ống để vệ sinh, kiểm tra và thay thế định kỳ chỉ bằng thao tác tháo bu lông đơn giản.

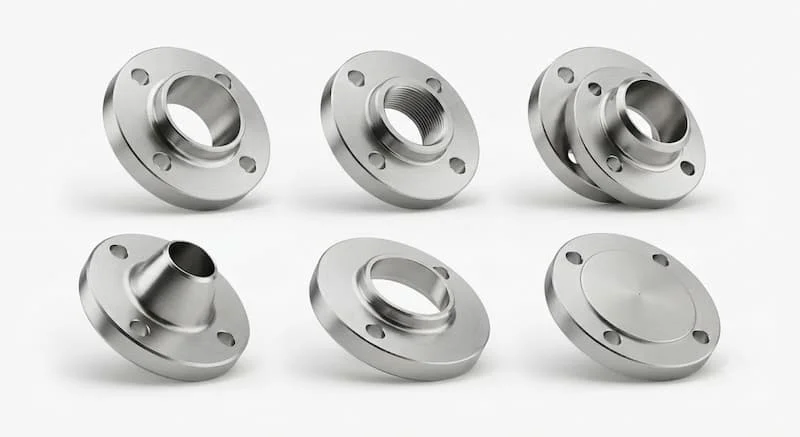

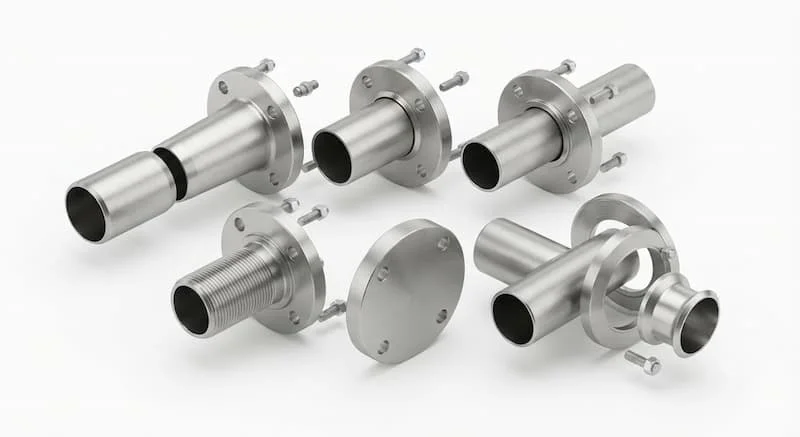

Các Loại Mặt Bích Phổ Biến Hiện Nay

Dựa vào kiểu dáng cấu tạo và phương thức liên kết với đường ống, các loại flange công nghiệp được chia thành những nhóm chính sau:

Mặt Bích Hàn Cổ (Weld Neck Flange)

• Cấu tạo: Có phần cổ hình nón thu nhỏ dần vát mép để hàn đối đầu với ống dẫn.

• Ưu điểm: Khả năng phân bổ ứng suất cực tốt, chịu được áp suất cao, nhiệt độ khắc nghiệt và độ rung lớn.

• Nhược điểm: Chi phí sản xuất cao, thi công đòi hỏi thợ hàn có tay nghề cao.

• Ứng dụng: Đường ống dầu khí, hóa chất áp suất cao, hơi nóng quá nhiệt.

Mặt Bích Hàn Trượt (Slip On Flange)

• Cấu tạo: Đường kính trong của bích lớn hơn đường kính ngoài của ống một khoảng nhỏ. Khi thi công, ống được đút lồng qua lỗ bích và hàn góc ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Dễ căn chỉnh tâm ống, chi phí rẻ, thi công nhanh chóng.

• Nhược điểm: Chịu áp suất kém hơn bích hàn cổ, mối hàn dễ hỏng khi rung động mạnh.

• Ứng dụng: Hệ thống nước sạch, PCCC, HVAC áp suất trung bình.

Mặt Bích Ren (Threaded Flange)

• Cấu tạo: Lòng trong mặt bích được tiện bước ren (NPT hoặc PT) để vặn trực tiếp vào đầu ống ren ngoài.

• Ưu điểm: Lắp đặt nhanh, không cần hàn, thích hợp cho vị trí cấm lửa chống cháy nổ.

• Nhược điểm: Dễ rò rỉ khi dao động nhiệt độ hoặc áp suất lớn.

• Ứng dụng: Đường ống khí nén, đường ống nước nhỏ áp suất thấp.

Mặt Bích Hàn Bọc (Socket Weld Flange)

• Cấu tạo: Lòng bích có bậc ổ cắm. Ống được đút kịch bậc rồi kéo lùi 1.6mm trước khi hàn một đường hàn góc duy nhất bên ngoài.

• Ưu điểm: Lòng ống nhẵn mịn, dòng chảy không bị cản trở, độ kín cao hơn bích ren.

• Nhược điểm: Giới hạn kích thước nhỏ (thường dưới DN50).

• Ứng dụng: Tuyến ống đường kính nhỏ chịu áp suất cao.

Mặt Bích Mù (Blind Flange)

• Cấu tạo: Là đĩa bích đặc không có lỗ xả ở giữa, chỉ có các lỗ bu lông xung quanh.

• Ưu điểm: Dùng để bịt kín hoàn toàn cuối đường ống hoặc đầu chờ bảo trì.

• Ứng dụng: Điểm chặn cuối tuyến ống, nắp hố ga, cổng kiểm tra.

Mặt Bích Hàn Lồng (Lap Joint Flange)

• Cấu tạo: Sử dụng kết hợp với một đoạn ống ngắn có vành lồng (Stub End). Bích có thể xoay tự do quanh đoạn vành lồng.

• Ưu điểm: Dễ dàng căn chỉnh lỗ bu lông khi lắp đặt, tiết kiệm chi phí nếu dùng bích bằng thép kết hợp Stub End inox.

• Ứng dụng: Hệ thống cần tháo lắp bảo trì thường xuyên.

Phân Loại Mặt Bích Theo Vật Liệu Chế Tạo

Vật liệu chế tạo quyết định trực tiếp đến độ bền và khả năng tương thích môi chất của các loại flange:

• Inox 304: Khả năng chống ăn mòn hóa chất tốt, chịu nhiệt độ cao. Thích hợp cho nước sạch, thực phẩm, dược phẩm.

• Inox 316: Kháng ăn mòn vượt trội trong môi trường axit, dung môi, nước biển. Giá thành cao hơn inox 304.

• Thép Carbon (A105, Q235): Chịu lực va đập và áp suất cực tốt, giá thành tối ưu. Dùng cho đường ống nước, dầu khí, hơi nóng.

• Gang (Cast Iron / Ductile Iron): Chống rung, giảm ồn tốt, giá rẻ nhưng giòn, chịu va đập kém. Dùng trong hạ tầng cấp thoát nước.

• Nhựa PVC / UPVC / PPR: Chống ăn mòn hóa chất tuyệt đối, nhẹ, dễ lắp đặt. Thích hợp cho môi trường axit nhẹ, bazơ, nhiệt độ thấp.

• Thép Mạ Kẽm: Thân thép carbon được mạ kẽm nhúng nóng hoặc mạ điện để tăng khả năng chống oxy hóa ngoài trời.

Phân Loại Theo Tiêu Chuẩn Gia Công

Để đảm bảo khả năng lắp lẫn giữa các thiết bị trên toàn thế giới, các loại flange được sản xuất nghiêm ngặt theo các hệ tiêu chuẩn quốc tế:

Tiêu Chuẩn ANSI / ASME (Mỹ)

• Quy cách: Tính theo inch, phân cấp áp suất theo Class (Class 150, 300, 600, 900, 1500, 2500).

• Phạm vi: Dùng phổ biến trong ngành dầu khí, hóa chất quốc tế.

Tiêu Chuẩn JIS (Nhật Bản)

• Quy cách: Phân cấp áp suất theo ký hiệu K (JIS 5K, 10K, 16K, 20K).

• Phạm vi: Rất phổ biến tại thị trường Việt Nam và các nước Châu Á.

Tiêu Chuẩn DIN (Đức / Châu Âu)

• Quy cách: Phân cấp áp suất theo PN (PN6, PN10, PN16, PN25, PN40).

• Phạm vi: Dùng cho các máy móc, dây chuyền nhập khẩu từ Châu Âu.

Tiêu Chuẩn BS (Anh)

• Quy cách: Phân cấp áp suất theo PN hoặc Table (Table D, E, F, PN10, PN16).

• Phạm vi: Dùng phổ biến trong hệ thống cấp thoát nước, PCCC.

Tiêu Chuẩn GOST (Nga)

• Quy cách: Phân cấp theo PN. Dùng chủ yếu trong các dự án công nghiệp sử dụng công nghệ Nga.

Thông Số Kỹ Thuật Tiêu Chuẩn Của Mặt Bích

Bảng So Sánh Bề Mặt Và Đặc Tính các loại flange

Vì Sao Mỗi Hệ Thống Cần Một Loại Mặt Bích Khác Nhau?

Không có một dòng mặt bích duy nhất nào phù hợp cho mọi công trình. Việc phân hóa các loại flange xuất phát từ những yếu tố kỹ thuật bắt buộc:

• Áp suất và nhiệt độ: Môi trường hơi nóng quá nhiệt 400 độ C áp suất 40 bar bắt buộc phải dùng bích hàn cổ Raised Face thép rèn. Trong khi hệ thống nước tưới cây chỉ cần bích ren nhựa hay bích trượt gang.

• Đặc tính lưu chất: Hóa chất ăn mòn đòi hỏi bích inox 316 hoặc bích lót nhựa. Nước thải thông thường chỉ cần bích thép mạ kẽm.

• Không gian thi công và tần suất bảo trì: Các vị trí chật hẹp, dễ cháy nổ sẽ ưu tiên bích ren hoặc bích hàn lồng để đảm bảo an toàn tuyệt đối.

Ứng Dụng Thực Tế Của Các Loại Mặt Bích

Nhờ sự đa dạng về thiết kế, kết nối bích hiện diện ở hầu hết các ngành công nghiệp mũi nhọn:

• Ngành cấp thoát nước & PCCC: Sử dụng bích trượt gang, bích thép mạ kẽm tiêu chuẩn BS4504, JIS 10K.

• Ngành dầu khí & Lọc hóa dầu: Sử dụng bích hàn cổ Raised Face hoặc RTJ bằng thép A105, A182 đạt chuẩn ANSI Class 300 đến Class 1500.

• Ngành thực phẩm & Dược phẩm: Sử dụng bích inox 304, 316 vi sinh có bề mặt đánh bóng BA/2B chống bám bẩn.

• Hệ thống HVAC & Chiller: Sử dụng bích hàn trượt thép carbon dẫn nước lạnh, nước giải nhiệt.

• Ngành đóng tàu & Nhà máy điện: Sử dụng bích chịu áp cao, chịu rung động sốc tải lớn.

Nhận Báo Giá Các Loại Mặt Bích Mới Nhất

Giá thành của các loại mặt bích biến động dựa trên vật liệu, kích thước DN, cấp áp suất và tiêu chuẩn gia công. Dưới đây là mức giá tham khảo:

• Mặt bích thép mạ kẽm JIS 10K / BS PN16 (DN15 - DN100): Giá dao động từ 45.000 đến 350.000 VNĐ/cái.

• Mặt bích inox 304 (DN15 - DN100): Giá dao động từ 85.000 đến 750.000 VNĐ/cái.

• Mặt bích hàn cổ thép A105 Class 150/300 (DN50 - DN200): Giá dao động từ 250.000 đến 2.200.000 VNĐ/cái.

Để nhận báo giá chính xác kèm chiết khấu tốt nhất theo khối lượng công trình, người mua nên liên hệ các đơn vị nhập khẩu trực tiếp.

Những Sai Lầm Phổ Biến Khi Lựa Chọn Mặt Bích

1. Ráp lẫn tiêu chuẩn JIS và ANSI: Mặc dù cùng kích thước danh nghĩa DN, khoảng cách tâm lỗ bu lông và số lỗ bu lông của tiêu chuẩn JIS và ANSI hoàn toàn lệch nhau, không thể xỏ bu lông qua được.

2. Chọn sai cấp áp suất (PN/Class): Lắp bích trượt PN10 vào đường ống vận hành ở áp suất 15 bar sẽ làm cong vênh bích, bục gioăng rò rỉ.

3. Dùng sai loại gioăng làm kín: Dùng gioăng cao su NBR cho tuyến ống hơi nóng 180 độ C khiến gioăng bị chảy nát tức thì.

4. Xiết bu lông không đều tay: Siết lệch một bên làm bề mặt bích bị vênh, lực ép gioăng không đồng đều gây xì lưu chất.

Checklist Lựa Chọn Mặt Bích Phù Hợp

9 Bước Kiểm Tra Dành Cho Kỹ Sư Kế Hoạch

• Kích thước đường ống (DN/NPS): Đo chính xác kích thước ống dẫn cần lắp bích.

• Tiêu chuẩn kết nối: Xác định tiêu chuẩn thiết bị đi kèm là JIS, ANSI, DIN hay BS.

• Cấp áp suất: Xác định áp suất làm việc max để chọn PN10, PN16, Class 150, Class 300.

• Chất liệu phù hợp: Thép carbon cho nước/dầu, Inox cho hóa chất/thực phẩm, Nhựa cho axit.

• Kiểu bích: Chọn bích hàn cổ, bích trượt, bích ren hay bích mù tùy vị trí.

• Dạng bề mặt làm kín: Chọn mặt phẳng (FF), mặt nổi (RF) hay rãnh Ring (RTJ).

• Nhiệt độ vận hành: Đảm bảo vật liệu bích và gioăng chịu được nhiệt độ hệ thống.

• Chọn loại gioăng đi kèm: Gioăng cao su, PTFE, Graphite hay gioăng chì xoắn thép.

• Thương hiệu & Giấy tờ: Ưu tiên thương hiệu uy tín có đầy đủ chứng chỉ CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Mặt Bích

• Siết bu lông theo hình đối xứng (Chữ X): Không siết tròn lần lượt. Phải siết chéo đối đỉnh từng cặp bu lông theo nhiều bước tăng dần lực siết để mặt bích hạ xuống đều phẳng.

• Kiểm tra độ chéo lệch: Đảm bảo hai mặt bích song song hoàn toàn trước khi siết bu lông. Không dùng lực siết bu lông để kéo hai mặt bích bị lệch tâm lại gần nhau.

• Vệ sinh sạch bề mặt làm kín: Lau sạch rác, gỉ sét, phoi kim loại trên bề mặt bích trước khi đặt gioăng.

• Bảo dưỡng định kỳ: Kiểm tra độ chặt của bu lông sau vài tuần vận hành nhiệt, xịt mỡ bảo vệ chống gỉ sét cho dàn bu lông đai ốc.

Các Câu Hỏi Thường Gặp (FAQ)

Có bao nhiêu loại mặt bích phổ biến hiện nay?

Có 6 loại phổ biến nhất bao gồm: Bích hàn cổ (Weld Neck), bích hàn trượt (Slip On), bích ren (Threaded), bích hàn bọc (Socket Weld), bích mù (Blind) và bích hàn lồng (Lap Joint).

Mặt bích hàn cổ và hàn trượt khác nhau như thế nào?

Bích hàn cổ có phần cổ dài vát mép để hàn đối đầu, chịu áp suất cao hơn. Bích hàn trượt xỏ ống vào trong lòng rồi hàn góc, thi công nhanh hơn nhưng chịu áp kém hơn.

Nên chọn mặt bích tiêu chuẩn JIS hay ANSI?

Việc chọn tiêu chuẩn phụ thuộc vào xuất xứ của van và thiết bị trong hệ thống. Thiết bị nguồn gốc Châu Á thường dùng tiêu chuẩn JIS, thiết bị nguồn gốc Mỹ hoặc ngành dầu khí ưu tiên dùng ANSI.

Mặt bích inox có tốt hơn mặt bích thép không?

Mặt bích inox chống ăn mòn và chịu hóa chất tốt hơn thép. Tuy nhiên, mặt bích thép lại chịu lực va đập cơ học tốt hơn và giá thành rẻ hơn nhiều so với inox.

Giá các loại mặt bích hiện nay bao nhiêu?

Giá bích dao động từ vài chục nghìn đồng cho bích thép nhỏ đến vài triệu đồng cho các dòng bích inox, bích rèn chịu áp lực lớn.

Kết Luận

Tóm lại, việc nắm vững thông số kỹ thuật và ưu nhược điểm của các loại mặt bích là chìa khóa giúp xây dựng một hệ thống đường ống an toàn, vận hành ổn định và tiết kiệm chi phí tối đa. Sự phối hợp chính xác giữa tiêu chuẩn bích, vật liệu và phương pháp thi công sẽ triệt tiêu hoàn toàn rủi ro sự cố rò rỉ công nghiệp đối với các loại mặt bích.
