Nối Giảm 60 49: Tổng Quan Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thiết kế và thi công hệ thống đường ống công nghiệp cũng như dân dụng, việc thay đổi đường kính ống để điều tiết lưu lượng và áp suất là yêu cầu vô cùng phổ biến. Giữa vô số phụ kiện kết nối, phụ kiện côn thu 60 49 đóng vai trò vô cùng quan trọng như một cầu nối thu hẹp dòng chảy từ đường kính lớn xuống đường kính nhỏ hơn. Sự hiện diện của linh kiện này giúp toàn bộ hệ thống vận hành êm ái, tối ưu chi phí vật tư và hạn chế tối đa nguy cơ sụt áp ngoài vạch định.

Nối Giảm 60 49 Là Gì?

Định Nghĩa Và Kích Thước Quy Đổi

Phụ kiện nối giảm 60 49 hay còn gọi là bầu giảm, côn thu 60 49, là loại phụ kiện đường ống cơ khí dùng để liên kết hai đoạn ống có đường kính chênh lệch nhau. Trong đó, đầu lớn có đường kính ngoài danh nghĩa xấp xỉ Ø60 mm (tương đương kích thước DN50 hoặc 2 inch) và đầu nhỏ có đường kính ngoài xấp xỉ Ø49 mm (tương đương kích thước DN40 hoặc 1 1/2 inch).

Chức Năng Và Cấu Tạo Cơ Bản

Phụ kiện này đóng vai trò chuyển đổi đường kính ống một cách mượt mà, giúp tăng hoặc giảm vận tốc dòng chảy tùy thuộc vào chiều di chuyển của lưu chất. Về mặt kết cấu, sản phẩm được đúc nguyên khối hoặc dập nóng từ các loại kim loại như inox, thép, nhựa. Cấu tạo cơ bản gồm phần thân dạng hình nón thu hẹp dần cùng hai đầu kết nối được gia công dạng ren, vát mép hàn hoặc lồng socket.

Nguyên Lý Hoạt Động Của côn thu 60 49

Nguyên lý vận hành của phụ kiện này dựa trên sự biến đổi diện tích mặt cắt ngang của dòng chảy theo định luật bảo toàn khối lượng và phương trình Bernoulli:

• Sự chuyển tiếp dòng chảy: Khi lưu chất đi từ đầu lớn Ø60 sang đầu nhỏ Ø49, diện tích mặt cắt giảm xuống làm vận tốc dòng chảy tăng lên. Ngược lại, nếu lưu chất đi từ đầu Ø49 sang Ø60, vận tốc dòng chảy sẽ giảm đi và áp suất động chuyển thành áp suất tĩnh.

• Hạn chế tổn thất áp suất: Nhờ thiết kế dạng hình côn thu vát dốc hợp lý, hiện tượng xoáy lốc (eddy current) tại điểm giao cắt bị triệt tiêu đáng kể. Điều này giảm thiểu sự va đập của lưu chất lên thành ống, từ đó hạn chế tối đa tổn thất áp suất và hiện tượng sụt áp cục bộ trên toàn tuyến ống.

Cấu Tạo Chi Tiết Của côn thu 60 49

Một phụ kiện côn thu 60 49 tiêu chuẩn được cấu thành từ các phần cơ bản sau:

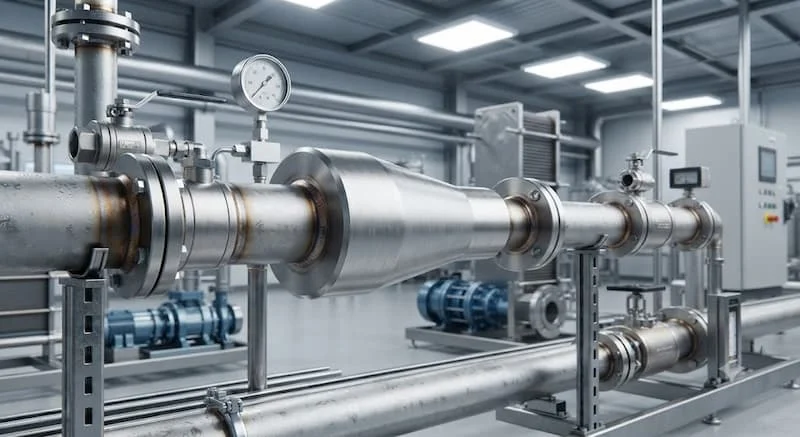

Thân Nối (Reduction Body)

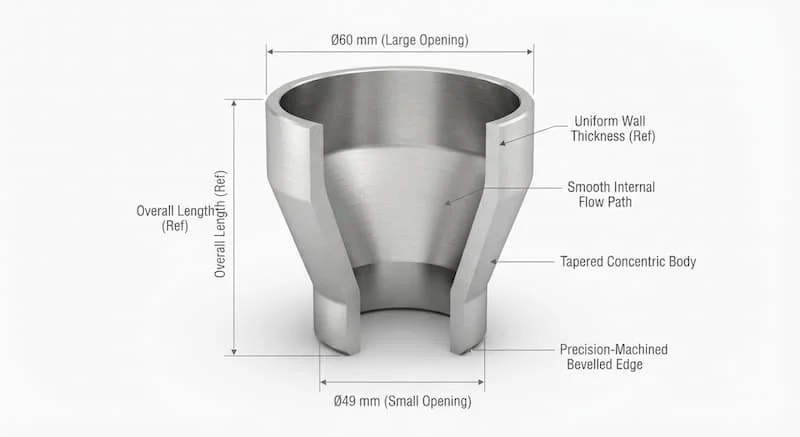

Là phần thân chính nằm giữa hai đầu ống, được thiết kế theo dạng hình côn thu vát đều (đối với bầu giảm đồng tâm) hoặc thu về một phía (đối với bầu giảm lệch tâm). Thân nối đóng vai trò chịu áp lực chính từ lưu chất bên trong.

Đầu Lớn Ø60 mm

Nơi tiếp xúc và kết nối trực tiếp với đường ống kích thước Ø60 mm. Độ dày vách tại đầu này được gia công đồng bộ với tiêu chuẩn của ống dẫn để đảm bảo chịu lực đồng đều.

Đầu Nhỏ Ø49 mm

Nơi tiếp xúc và liên kết với đường ống kích thước Ø49 mm. Khoảng thu từ Ø60 xuống Ø49 được tính toán góc nghiêng tối ưu để không làm gián đoạn dòng chảy.

Mối Kết Nối Và Bề Mặt Hoàn Thiện

Tùy theo dạng kết nối mà hai đầu sẽ được vát mép hàn đối đầu, tiện ren trong/ngoài hoặc hàn lồng socket. Bề mặt ngoài và lòng trong phụ kiện được đánh bóng sáng (với inox) hoặc sơn phủ chống gỉ (với thép carbon) để chống ăn mòn.

Các Loại côn thu 60 49 Phổ Biến

Để đáp ứng đa dạng yêu cầu của các môi trường lưu chất khác nhau, sản phẩm được chia thành các nhóm chính:

Phân Loại Theo Vật Liệu Chế Tạo

• Inox 201: Chi phí thấp, dùng cho các môi trường nước sạch, khí nén thông thường, ít ăn mòn.

• Inox 304: Loại phổ biến nhất, chống ăn mòn hóa chất tốt, chịu nhiệt cao, dùng rộng rãi trong thực phẩm, dược phẩm.

• Inox 316: Khả năng chống ăn mòn vượt trội trong môi trường axit, dung môi và nước biển.

• Thép Carbon (A105, WPB): Chịu áp suất và nhiệt độ siêu cao, chuyên dùng cho đường ống dầu khí, lò hơi.

• Nhựa PVC / UPVC / PPR: Dùng cho hệ thống cấp thoát nước dân dụng, xử lý chất thải hóa chất nhẹ.

Phân Loại Theo Kiểu Kết Nối

• Hàn đối đầu (Butt Weld): Vát mép hai đầu để hàn trực tiếp với ống, chịu áp lực cực lớn, độ kín tuyệt đối.

• Hàn socket (Socket Weld): Đút ống vào lồng phụ kiện rồi hàn góc, thích hợp cho ống nhỏ áp cao.

• Nối ren (Threaded): Tiện ren trong hoặc ren ngoài, tháo lắp cơ động, dùng cho hệ thống áp suất trung bình.

• Kết nối Clamp: Chuyên dùng cho đường ống vi sinh thực phẩm, tháo lắp vệ sinh cực kỳ nhanh chóng.

Phân Loại Theo Hình Dạng

• Côn giảm đồng tâm (Concentric Reducer): Tâm của hai đầu Ø60 và Ø49 nằm trên cùng một đường thẳng. Dùng phổ biến cho các tuyến ống đứng.

• Côn giảm lệch tâm (Eccentric Reducer): Một mép của phụ kiện nằm trên đường thẳng phẳng, tâm hai đầu lệch nhau. Dùng cho đường ống nằm ngang để tránh tích tụ bọt khí hoặc đọng dịch.

Thông Số Kỹ Thuật Của côn thu 60 49

Bảng So Sánh côn thu 60 49 Với Các Phụ Kiện Đường Ống Khác

Vì Sao Nên Sử Dụng côn thu 60 49?

Đối với các hệ thống đường ống công nghiệp, việc sử dụng phụ kiện côn thu 60 49 mang lại những giá trị kỹ thuật không thể thay thế:

• Chuyển đổi kích thước linh hoạt: Lắp kết nối giữa hệ thống ống chính Ø60 và ống nhánh Ø49 một cách nhanh chóng, chính xác.

• Tối ưu hóa áp suất dòng chảy: Thiết kế thu nhỏ dạng hình nón giúp duy trì lưu lượng êm ái, tránh hiện tượng sốc áp hay giảm áp đột ngột.

• Độ kín khít và an toàn cao: Mối nối hàn hoặc ren được gia công chuẩn xác giúp loại bỏ hoàn toàn nguy cơ rò rỉ hóa chất, hơi nóng hay chất lỏng ra môi trường.

• Độ bền lâu dài: Được chế tạo từ các dòng kim loại đúc chịu lực cao, sản phẩm có khả năng chống va đập, chống ăn mòn và tuổi thọ lên tới hàng chục năm.

Ứng Dụng Thực Tế Của côn thu 60 49

Phụ kiện thu nhỏ kích thước Ø60 xuống Ø49 xuất hiện ở hầu hết các công trình hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Dùng trong các đường ống thu gom, xử lý nước thải công nghiệp và nước sạch đô thị.

• Nhà máy thực phẩm, bia, sữa: Sử dụng bầu giảm vi sinh inox 304/316 để chuyển đổi đường ống dẫn chất lỏng mà vẫn đảm bảo tiêu chuẩn vệ sinh.

• Công nghiệp hóa chất, dược phẩm: Dẫn các loại dung môi, axit, kiềm áp suất cao nhờ tính năng kháng ăn mòn của inox 316.

• Hệ thống HVAC và khí nén: Lắp đặt trên các tuyến ống phân phối khí nén, đường ống dẫn nước lạnh chiller.

• Đường ống hơi nóng và lò hơi: Sử dụng bầu giảm thép rèn chịu nhiệt độ và áp suất cực cao.

Báo Giá Phụ Kiện côn thu 60 49 Mới Nhất

Mức giá của sản phẩm côn thu 60 49 phụ thuộc rất lớn vào chất liệu, độ dày (SCH) cũng như kiểu kết nối. Dưới đây là khoảng giá tham khảo giúp bạn dễ dàng lập dự toán:

• Nối giảm nhựa UPVC 60/49: Giá dao động từ 15.000 đến 35.000 VNĐ/cái.

• Nối giảm thép hàn 60/49 (SCH20/SCH40): Giá dao động từ 45.000 đến 85.000 VNĐ/cái.

• Nối giảm inox 304 hàn/ren 60/49: Giá dao động từ 95.000 đến 180.000 VNĐ/cái.

• Nối giảm inox 316 vi sinh/áp lực cao 60/49: Giá dao động từ 220.000 đến 380.000 VNĐ/cái.

Những Sai Lầm Phổ Biến Khi Lựa Chọn côn thu 60 49

1. Chọn sai dạng đồng tâm và lệch tâm: Lắp côn giảm đồng tâm trên đường ống nằm ngang dẫn đến việc khí bị kẹt ở phần đỉnh ống hoặc chất lỏng bị đọng ở đáy, gây ăn mòn cục bộ.

2. Sai lệch vật liệu với môi chất: Dùng nối giảm thép carbon cho môi trường dẫn hóa chất ăn mòn khiến phụ kiện bị thủng chỉ sau vài tháng vận hành.

3. Không kiểm tra độ dày tiêu chuẩn (SCH): Chọn bầu giảm có độ dày SCH10 lắp cho hệ thống đường ống SCH40 áp suất cao dẫn đến nguy cơ nứt vỡ mối hàn.

4. Mua phụ kiện sai kích thước thực tế: Không đo kỹ đường kính ngoài của ống (dùng ống inch chuẩn BS khác với ống hệ mm), dẫn đến việc mua về không đút vừa socket hoặc lệch mép hàn.

Hướng Dẫn Lựa Chọn côn thu 60 49 Chuẩn Kỹ Thuật

Checklist 8 Bước Kiểm Tra Cho Kỹ Sư Công Trình

• Kiểm tra chuẩn kích thước: Xác định chính xác đường kính ngoài ống là Ø60 mm và Ø49 mm.

• Xác định loại môi chất: Nước sạch, nước thải, khí nén, hơi nóng hay hóa chất ăn mòn?

• Xác định áp suất làm việc: Hệ thống hoạt động ở áp suất PN10, PN16 hay Class 300?

• Xác định nhiệt độ vận hành: Chọn vật liệu phù hợp với dải nhiệt độ thực tế.

• Lựa chọn hình dạng: Chọn côn đồng tâm cho ống đứng hoặc côn lệch tâm cho ống nằm ngang.

• Chọn kiểu kết nối: Hàn đối đầu cho áp cao, nối ren cho tháo lắp linh hoạt.

• Kiểm tra tiêu chuẩn sản xuất: Yêu cầu tiêu chuẩn ASME B16.9, JIS hoặc DIN.

• Lựa chọn nhà phân phối: Ưu tiên đơn vị có đầy đủ chứng chỉ CO, CQ và hỗ trợ tư vấn kỹ thuật.

Lưu Ý Khi Thi Công Lắp Đặt Và Bảo Dưỡng côn thu 60 49

• Vệ sinh sạch bề mặt: Trước khi hàn hoặc vặn ren, cần làm sạch bụi bẩn, dầu mỡ và gỉ sét tại hai đầu nối.

• Lắp côn lệch tâm đúng hướng: Khi lắp trên ống ngang dẫn chất lỏng, mép phẳng của côn lệch tâm phải nằm ở phía dưới để tránh đọng dịch. Ngược lại, đối với ống dẫn khí, mép phẳng phải nằm ở phía trên để tránh bẫy khí.

• Hàn đúng kỹ thuật: Vát mép đúng chuẩn, căn chỉnh tâm hai đầu ống thật chuẩn xác trước khi đính hàn và hàn phủ.

• Kiểm tra thử áp: Tiến hành thử áp lực nước (Hydrotest) toàn hệ thống sau khi lắp đặt để phát hiện sớm các vết nứt mối hàn nếu có.

Các Câu Hỏi Thường Gặp (FAQ)

Nối giảm 60 49 dùng để làm gì?

Phụ kiện dùng để thu hẹp hoặc mở rộng đường kính giữa hai đường ống kích thước Ø60 mm (2 inch) và Ø49 mm (1.5 inch), giúp điều tiết lưu lượng và áp suất dòng chảy.

Nối giảm 60 49 có những vật liệu nào?

Phụ kiện này được sản xuất từ nhiều vật liệu như Inox 201, Inox 304, Inox 316, Thép carbon, Thép mạ kẽm và các loại nhựa UPVC, PVC, PPR.

Có nên dùng nối giảm inox 304 cho hệ thống nước sạch không?

Rất nên dùng. Inox 304 có khả năng chống ăn mòn tuyệt vời, không bị gỉ sét, không tiết ra chất độc hại, đảm bảo an toàn vệ sinh tối đa cho nguồn nước.

Nối giảm đồng tâm và lệch tâm khác nhau như thế nào?

Nối giảm đồng tâm có tâm hai đầu nằm trên cùng một đường thẳng, dùng cho ống đứng. Nối giảm lệch tâm có một mép phẳng, tâm hai đầu lệch nhau, dùng cho ống nằm ngang để chống đọng khí hoặc đọng dịch.

Giá nối giảm 60 49 khoảng bao nhiêu?

Mức giá dao động từ vài chục nghìn đồng (đối với chất liệu nhựa, thép) đến vài trăm nghìn đồng (đối với chất liệu inox 304, 316 chịu áp lực cao).

Kết Luận

Có thể khẳng định, phụ kiện nối giảm 60 49 là linh kiện không thể thiếu để kết nối và tối ưu hóa vận hành cho các tuyến đường ống công nghiệp. Việc hiểu rõ cấu tạo, thông số kỹ thuật cũng như chọn đúng kiểu dáng đồng tâm hay lệch tâm sẽ giúp hệ thống của bạn vận hành an toàn, bền bỉ và tiết kiệm chi phí vận hành đáng kể đối với nối giảm 60 49.
