Drain Non Return Valve: Tổng Quan Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong hạ tầng kỹ thuật hiện đại, các sự cố như ngập ngược nước thải, trào ngược mùi hôi hay hư hỏng trạm bơm do áp lực nước va dội về luôn là bài toán đau đầu của các kỹ sư. Để giải quyết triệt để vấn đề này, dòng sản phẩm drain non return valve (van một chiều thoát nước) đóng vai trò là chốt chặn an toàn không thể thay thế. Thiết bị này đảm bảo lưu chất chỉ di chuyển theo một hướng duy nhất, ngăn chặn toàn bộ nguy cơ trào ngược, giúp hệ thống vận hành bền bỉ và ổn định.

Drain Non Return Valve Là Gì?

Định Nghĩa Kỹ Thuật Và Chức Năng

Van một chiều thoát nước là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống xả để tự động ngăn chặn dòng chảy ngược của nước thải, chất lỏng hoặc khí. Van hoạt động dựa trên áp lực của dòng lưu chất mà không cần nguồn điện hay lực tác động cơ học bên ngoài.

Vai Trò Trong Hệ Thống Dân Dụng Và Công Nghiệp

Trong các tòa nhà cao tầng, van ngăn tình trạng xả ngập ngược từ đường ống chính vào các tầng thấp hơn. Trong công nghiệp và trạm xử lý, thiết bị giúp bảo vệ hệ thống máy bơm khỏi hiện tượng búa nước (water hammer) và ngăn chặn sự xâm nhập của sinh vật, rác thải, mùi hôi từ cống thoát chung quay trở lại. Cấu tạo cơ bản của van gồm thân van, đĩa van (hoặc lá lật, viên bi), trục xoay và gioăng làm kín.

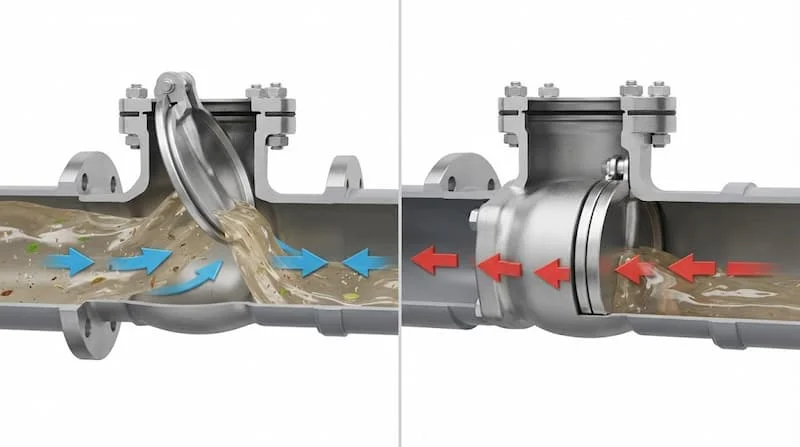

Nguyên Lý Hoạt Động Của van một chiều thoát nước

Nguyên lý vận hành của van dựa trên sự chênh lệch áp suất tự nhiên giữa đầu vào và đầu ra của hệ thống thoát nước:

• Trạng thái chảy xuôi: Khi nước thải xả ra từ công trình, áp lực dòng chảy phía trước đẩy đĩa van hoặc quả bi nâng lên/mở ra, cho phép lưu chất đi qua dễ dàng mà không bị cản trở.

• Trạng thái ngắt dòng ngược: Khi dòng xả dừng lại hoặc có dòng trào ngược từ bên ngoài dội vào, trọng lực của đĩa van kết hợp với áp lực dội ngược sẽ tự động ép chặt đĩa van vào tựa van (seat).

• Cơ chế làm kín: Lớp gioăng cao su chịu lực xung quanh mép tựa van tạo nên độ kín tuyệt đối, ngăn triệt để cả chất lỏng, cặn bẩn và khí độc trào ngược, bảo vệ an toàn cho máy bơm và công trình.

Các Loại van một chiều thoát nước Phổ Biến

Để đáp ứng các điều kiện thoát nước đa dạng, thị trường hiện nay cung cấp nhiều loại van một chiều thoát nước với cơ chế vận hành khác nhau:

Swing Check Valve (Van Một Chiều Lá Lật)

• Cấu tạo: Sử dụng đĩa van gắn vào trục xoay bản lề, mở ra khi có dòng chảy và đóng lại bằng trọng lực.

• Ưu điểm: Tiết diện mở lớn, tổn thất áp suất rất thấp, thích hợp cho dòng chảy lưu lượng lớn.

• Nhược điểm: Tốc độ đóng chậm hơn van lò xo, dễ gây ra hiện tượng búa nước nhẹ nếu áp suất ngược lớn.

• Ứng dụng: Hệ thống thoát nước thải dân dụng, kênh xả trạm bơm.

Lift Check Valve (Van Một Chiều Cầu / Piston)

• Cấu tạo: Đĩa van di chuyển trượt lên xuống theo phương thẳng đứng bên trong thân van.

• Ưu điểm: Khả năng làm kín cực tốt, chịu được áp suất cao.

• Nhược điểm: Dễ bị tắc nghẽn nếu nước thải chứa nhiều rác sợi hoặc cặn rắn lớn.

• Ứng dụng: Đường ống xả nước lẫn hóa chất, hệ thống hơi nóng.

Spring Check Valve (Van Một Chiều Lò Xo)

• Cấu tạo: Sử dụng lò xo inox để ép chặt đĩa van vào vị trí đóng.

• Ưu điểm: Đóng van cực nhanh, chống búa nước triệt để, có thể lắp theo nhiều hướng khác nhau.

• Nhược điểm: Cản trở dòng chảy làm giảm một phần áp lực thoát nước.

• Ứng dụng: Lắp ngay sau cổng xả của máy bơm thoát nước.

Ball Check Valve (Van Một Chiều Bi)

• Cấu tạo: Sử dụng quả bi bọc cao su di chuyển lên xuống trong khoang van.

• Ưu điểm: Thiết kế tự làm sạch, không lo rác thải hay cặn bẩn bám kẹt bi.

• Nhược điểm: Kích thước tương đối lớn và nặng.

• Ứng dụng: Trạm xử lý nước thải thô, bùn xả công nghiệp.

Wafer Check Valve (Van Một Chiều Dạng Đĩa Kẹp)

• Cấu tạo: Thân van siêu mỏng dạng đĩa kẹp trực tiếp giữa hai mặt bích.

• Ưu điểm: Tiết kiệm không gian lắp đặt, trọng lượng nhẹ, giá thành tối ưu.

• Nhược điểm: Khó vệ sinh phần đĩa van bên trong.

• Ứng dụng: Tuyến ống thoát nước không gian hẹp trong tòa nhà.

Phân Loại Theo Vật Liệu Chế Tạo

Vật liệu thân van quyết định khả năng vận hành của van một chiều thoát nước trong các môi trường xả thải khác nhau:

• Gang (Ductile Iron / Cast Iron): Chịu va đập cơ học tốt, giá thành rẻ. Dùng phổ biến cho nước thải thông thường, hạ tầng đô thị.

• Thép Carbon (WCB / A105): Chịu áp suất và nhiệt độ cao. Dùng cho đường xả công nghiệp nặng.

• Inox 304: Kháng oxy hóa tốt, dùng cho nước thải sinh hoạt, nhà máy thực phẩm.

• Inox 316: Kháng ăn mòn hóa chất vượt trội, chịu nước biển, axit nhẹ và dung môi xả thải.

• Đồng (Brass / Bronze): Dùng cho các đường ống thoát nhỏ, chống gỉ sét trong môi trường nước sạch và khí nén.

• Nhựa PVC / UPVC / PPR: Giá thành rẻ, trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối, dùng cho thoát nước dân dụng.

Thông Số Kỹ Thuật Của van một chiều thoát nước

So Sánh van một chiều thoát nước Với Check Valve Thông Thường

Vì Sao Nên Lắp Đặt van một chiều thoát nước?

Trang bị van một chiều thoát nước cho hệ thống đường ống đem lại những giá trị cốt lõi:

• Triệt tiêu nguy cơ trào ngược: Bảo vệ tầng hầm, sàn nhà khỏi sự cố nước thải trào ngược khi mưa lớn hoặc triều cường.

• Bảo vệ máy bơm xả: Ngăn dòng nước chảy ngược dội thẳng vào cánh bóp máy bơm, chống hiện tượng quay ngược làm cháy motor.

• Ngăn mùi hôi và côn trùng: Lớp gioăng làm kín tuyệt đối ngăn chặn mùi hôi từ cống rãnh bốc lên và chặn gián, chuột chui vào nhà.

• Tăng tuổi thọ công trình: Giảm thiểu nguy cơ ngập úng gây hư hỏng kết cấu hạ tầng và thiết bị điện.

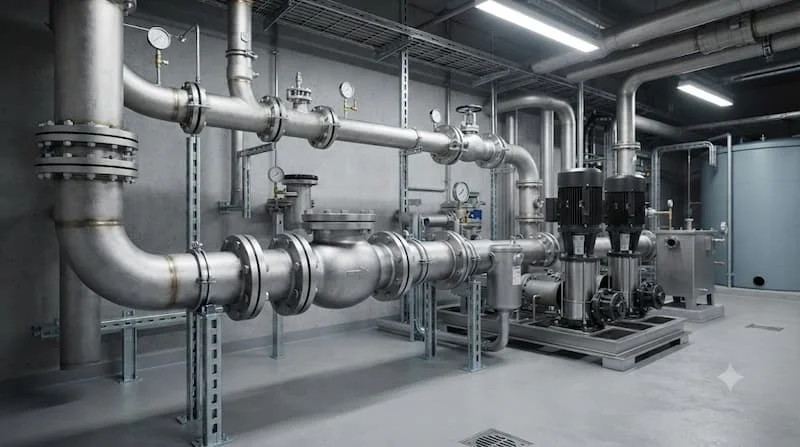

Ứng Dụng Thực Tế Của van một chiều thoát nước

Sản phẩm được ứng dụng rộng rãi trong hầu hết các công trình hạ tầng hiện đại:

• Hệ thống thoát nước tòa nhà: Lắp tại các đường ống xả trục đứng, đường xả tầng hầm.

• Nhà máy xử lý nước thải: Kiểm soát dòng xả giữa các bể lọc và bể chứa tập trung.

• Trạm bơm chống ngập: Lắp tại cửa xả của các máy bơm công suất lớn.

• Nhà máy thực phẩm và hóa chất: Xả thải dung dịch chứa hóa chất ăn mòn mà không lo rò rỉ.

• Hệ thống xả tràn PCCC và HVAC: Đảm bảo nước ngưng tụ và nước chữa cháy thoát một chiều an toàn.

Nhận Báo Giá van một chiều thoát nước Mới Nhất

Mức giá của van một chiều thoát nước phụ thuộc lớn vào chất liệu, kích thước và thương hiệu sản xuất:

• Van một chiều xả nhựa UPVC (DN50 - DN110): Giá dao động từ 150.000 đến 450.000 VNĐ/cái.

• Van một chiều lá lật gang mặt bích (DN50 - DN200): Giá dao động từ 950.000 đến 4.500.000 VNĐ/cái.

• Van một chiều lá lật / bi Inox 304 (DN50 - DN150): Giá dao động từ 1.800.000 đến 8.500.000 VNĐ/cái.

Những Sai Lầm Phổ Biến Khi Chọn Mua Và Lắp Đặt

1. Chọn sai vật liệu cho nước thải: Sử dụng van gang hoặc đồng thông thường cho nước thải chứa hóa chất ăn mòn khiến van bị mục hỏng nhanh chóng.

2. Lắp ngược chiều dòng chảy: Không chú ý mũi tên hướng dòng chảy đúc trên thân van khiến van chặn luôn đường xả thải.

3. Dùng van lò xo quá cứng cho hệ thống tự chảy: Lực xả tự nhiên không đủ mạnh để đẩy đĩa van lò xo, gây tắc ứ nước thải.

4. Bỏ qua khâu bảo trì định kỳ: Cặn rác bám dày lâu ngày ở đĩa van làm đĩa van không thể đóng kín hoàn toàn.

Checklist Lựa Chọn van một chiều thoát nước Chuẩn Kỹ Thuật

9 Bước Kiểm Tra Dành Cho Kỹ Sư

• Kích thước đường ống (DN): Xác định chuẩn đường kính ống xả hiện hữu.

• Tính chất lưu chất: Nước thải sạch, nước thải chứa hóa chất hay bùn cặn?

• Áp suất vận hành: Chọn cấp áp suất PN10, PN16 hay Class 150 phù hợp.

• Nhiệt độ dòng xả: Đảm bảo vật liệu thân van và gioăng chịu được nhiệt độ thực tế.

• Kiểu kết nối: Lựa chọn mặt bích, vặn ren hay kẹp wafer.

• Hướng lắp đặt: Lắp đường ống nằm ngang hay đường ống nằm đứng?

• Phương thức đóng mở: Dạng lá lật, dạng bi hay dạng lò xo?

• Tiêu chuẩn sản xuất: Đạt chuẩn JIS, BS, DIN hay ANSI để đồng bộ mặt bích.

• Thương hiệu uy tín: Lựa chọn nhà cung cấp đầy đủ chứng chỉ CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đúng chiều mũi tên: Chiều mũi tên trên thân van phải trùng với chiều xả ra của nước thải.

• Đảm bảo khoảng cách bảo trì: Lắp van ở vị trí dễ thao tác, chừa khoảng trống để tháo nắp van vệ sinh khi cần.

• Kiểm tra độ chênh tâm mặt bích: Căn chỉnh hai đầu ống thật thẳng trước khi siết bu lông để tránh làm vênh thân van.

• Định kỳ vệ sinh: Tiến hành kiểm tra và loại bỏ rác bám trên đĩa van 6 tháng một lần để duy trì độ kín tuyệt đối.

Các Câu Hỏi Thường Gặp (FAQ)

Drain Non Return Valve khác gì Check Valve thông thường?

Drain non return valve được thiết kế tối ưu riêng cho đường ống xả thải với lòng van rộng, khả năng chống kẹt rác, chặn mùi và chặn nước trào ngược hiệu quả hơn các dòng check valve cấp nước sạch thông thường.

Có thể lắp Drain Non Return Valve theo phương đứng không?

Có thể lắp đứng nếu sử dụng dạng van lò xo hoặc van bi. Đối với dạng van lá lật, chỉ nên lắp theo phương ngang hoặc đường ống đứng có hướng dòng chảy đi từ dưới lên trên.

Van inox hay gang phù hợp hơn cho hệ thống thoát nước?

Van gang phù hợp cho thoát nước thải sinh hoạt thông thường nhờ giá thành hợp lý. Van inox phù hợp hơn cho nước thải hóa chất, môi trường mặn hoặc yêu cầu độ bền cao.

Bao lâu nên bảo dưỡng van một lần?

Nên kiểm tra và vệ sinh đĩa van định kỳ 6 tháng một lần để đảm bảo van không bị rác rưởi làm kẹt hở.

Giá Drain Non Return Valve hiện nay bao nhiêu?

Giá van giao động từ vài trăm nghìn đồng đối với dòng nhựa, đến vài triệu hoặc hàng chục triệu đồng đối với các dòng van gang, inox công nghiệp cỡ lớn.

Kết Luận

Có thể khẳng định, drain non return valve là giải pháp kỹ thuật sống còn giúp bảo vệ toàn bộ hạ tầng thoát nước khỏi các sự cố trào ngược và ngập úng sự cố. Việc lựa chọn đúng kích thước, vật liệu và kiểu dáng van sẽ mang lại sự an tâm tuyệt đối cho công trình của bạn đối với drain non return valve.
