Van Khóa DN25: Tổng Quan Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ công trình cấp thoát nước, hạ tầng cơ điện hay dây chuyền sản xuất công nghiệp nào, các thiết bị đóng cắt đường ống luôn đóng vai trò quyết định đến sự an toàn của toàn bộ hệ thống. Trong đó, dòng sản phẩm van DN25 là một trong những kích thước phổ biến và quan trọng nhất trên thị trường. Lựa chọn đúng thiết bị chuẩn kỹ thuật giúp dòng chảy vận hành mượt mà, tối ưu áp suất và triệt tiêu hoàn toàn sự cố rò rỉ thất thoát nghiêm trọng.

Van Khóa DN25 Là Gì?

Định Nghĩa Kỹ Thuật Và Quy Đổi Kích Thước

Van DN25 là thiết bị cơ khí hoặc tự động được lắp đặt trên đường ống để thực hiện chức năng đóng, mở hoặc điều tiết lưu lượng dòng chất lỏng, chất khí chảy qua.

Ký hiệu DN25 biểu thị đường kính danh nghĩa (Nominal Diameter) là 25mm. Quy đổi theo chuẩn quốc tế, kích thước này tương đương với 1 inch (1") và sử dụng cho các đường ống có đường kính ngoài xấp xỉ 34mm (đối với ống kim loại hoặc ống nhựa tiêu chuẩn).

Chức Năng Và Các Hệ Thống Phổ Biến

Thiết bị đóng vai trò là chốt chặn quan trọng giúp kiểm soát dòng chảy linh hoạt, hỗ trợ cách ly phân đoạn đường ống để phục vụ công tác sửa chữa, bảo trì. Sản phẩm được lắp đặt rộng rãi từ hệ thống cấp nước sinh hoạt gia đình, tòa nhà cao tầng cho đến các tuyến ống nhánh trong nhà máy công nghiệp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van DN25

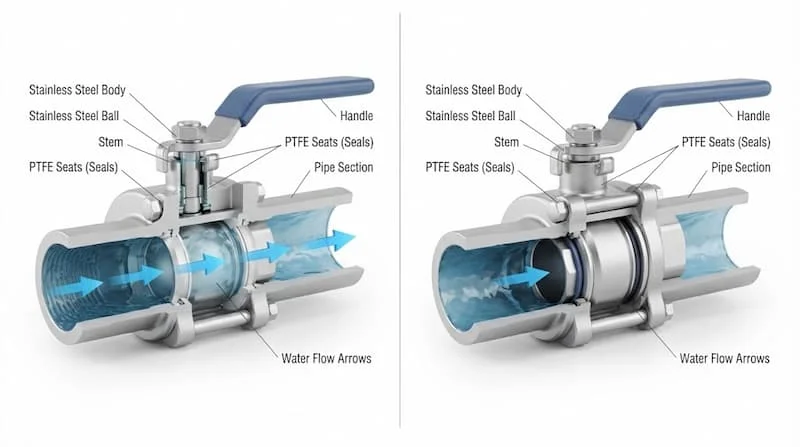

Cấu Tạo Cơ Bản

Dù đa dạng về kiểu dáng, một chiếc van hoàn chỉnh thuộc kích thước DN25 thông thường được cấu thành từ các bộ phận chính:

• Thân van: Phần vỏ bọc bên ngoài chịu lực và chứa dòng lưu chất, làm từ inox, đồng, gang hoặc nhựa.

• Đĩa van / Bi van: Bộ phận trực tiếp tiếp xúc và chặn ngang dòng chảy.

• Trục van: Trục truyền động kết nối từ bộ phận điều khiển đến đĩa hoặc bi van.

• Bộ điều khiển: Tay gạt, tay quay hoặc đầu điều khiển điện/khí nén.

• Gioăng làm kín: Làm từ cao su EPDM, NBR hoặc PTFE (Teflon) giúp ngăn chặn rò rỉ tuyệt đối.

Nguyên Lý Đóng Mở

Khi người vận hành tác động lực lên tay gạt hoặc kích hoạt bộ truyền động, lực cơ học truyền qua trục van làm đĩa van dịch chuyển hoặc viên bi xoay góc. Khi lỗ thông của bi hoặc đĩa van song song với tuyến ống, dòng chảy đi qua tối đa. Ngược lại, khi đĩa chặn vuông góc với lòng ống, van chuyển sang trạng thái đóng hoàn toàn.

Các Loại van DN25 Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu kỹ thuật và đặc tính vận hành, van dòng DN25 được chia thành các nhóm chính sau:

Van Bi DN25 (Ball Valve)

• Cấu tạo: Sử dụng viên bi kim loại hoặc nhựa đục lỗ xuyên tâm, xoay góc 90 độ.

• Ưu điểm: Đóng mở cực nhanh, độ kín khít tuyệt đối, ít gây tổn thất áp suất.

• Nhược điểm: Khó điều tiết chính xác các mức lưu lượng nhỏ.

• Ứng dụng: Làm van tổng sinh hoạt, van chặn máy bơm, đường ống khí nén.

Van Cổng DN25 (Gate Valve)

• Cấu tạo: Đĩa van dạng cánh cổng nâng lên hạ xuống vuông góc với dòng chảy.

• Ưu điểm: Khi mở hoàn toàn không làm giảm lưu lượng và áp suất.

• Nhược điểm: Thời gian đóng mở lâu, kích thước tương đối cao.

• Ứng dụng: Tuyến ống cấp nước sạch chính, đường ống tổng tòa nhà.

Van Cầu DN25 (Globe Valve)

• Cấu tạo: Dòng chảy đi theo đường cong chữ S, đóng mở bằng đĩa nón.

• Ưu điểm: Khả năng điều tiết lưu lượng và áp suất cực kỳ chính xác.

• Nhược điểm: Mức độ cản trở dòng chảy cao, gây sụt áp đáng kể.

• Ứng dụng: Đường ống hơi nóng, lò hơi, hệ thống dầu truyền nhiệt.

Van Bướm DN25 (Butterfly Valve)

• Cấu tạo: Đĩa van dạng đĩa tròn xoay quanh trục cố định ở giữa thân.

• Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, thao tác nhanh.

• Nhược điểm: Tiết diện mở luôn bị cản trở một phần bởi đĩa van.

• Ứng dụng: Tuyến ống không gian hẹp, hệ thống cấp thoát nước nhẹ.

Van Điện Từ DN25 (Solenoid Valve)

• Cấu tạo: Sử dụng cuộn coil điện từ để điều khiển màng van đóng mở tự động.

• Ưu điểm: Đóng mở tức thì, dễ dàng tích hợp vào hệ thống tự động hóa.

• Nhược điểm: Yêu cầu nguồn điện ổn định, dễ cháy coil nếu ngâm điện quá lâu.

• Ứng dụng: Hệ thống tưới tự động, dây chuyền chiết rót, PCCC.

Phân Loại van DN25 Theo Vật Liệu Chế Tạo

Vật liệu sản xuất quyết định trực tiếp đến độ bền và môi trường làm việc của van DN25:

• Đồng (Brass/Bronze): Chống ăn mòn tốt trong môi trường nước sạch, dễ gia công, ren mịn, giá thành hợp lý.

• Gang (Cast/Ductile Iron): Chịu lực va đập cơ học tốt, giá rẻ, chuyên dùng cho các hệ thống nước đường kính trung bình và lớn.

• Inox 304: Kháng oxy hóa cao, chịu nhiệt độ tốt, thích hợp cho nước sạch, thực phẩm và hóa chất nhẹ.

• Inox 316: Dòng cao cấp chuyên chống ăn mòn trong môi trường axit, hóa chất đậm đặc và nước biển.

• Thép Carbon (WCB): Khả năng chịu áp lực và nhiệt độ cực cao, chuyên dùng cho hệ thống hơi nóng công nghiệp.

• Nhựa PVC/UPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối nhưng khả năng chịu nhiệt và áp suất hạn chế.

Thông Số Kỹ Thuật Tiêu Chuẩn Của van DN25

So Sánh van DN25 Với Các Kích Thước Lân Cận

• Khi nào nên chọn DN25: Đây là kích thước vàng cho các đường ống cấp nước nhánh chính của căn hộ, đầu vào máy bơm công suất nhỏ và các tuyến phân phối khí nén xưởng sản xuất.

• Khi nào chọn DN20 hoặc DN32: Dùng DN20 cho các đầu ra thiết bị cuối như vòi nước, bình nóng lạnh. Chọn DN32 khi cần lưu lượng nước lớn hơn cho tuyến ống trục đứng.

Vì Sao Cần Lựa Chọn Đúng van DN25?

Lựa chọn chính xác dòng van DN25 mang lại nhiều giá trị cốt lõi cho công trình:

• Đảm bảo lưu lượng thiết kế: Giúp duy trì đúng lưu lượng chất lỏng theo tính toán ban đầu của kỹ sư.

• Tránh hiện tượng sụt áp: Van đúng kích thước hạn chế tối đa lực cản ma sát, giữ áp lực nước luôn ổn định.

• Tăng tuổi thọ toàn hệ thống: Van chịu đúng áp suất giúp bảo vệ các đường ống và thiết bị phía sau khỏi sự cố sốc áp.

• Tiết kiệm chi phí vận hành: Giảm thiểu tần suất hư hỏng, rò rỉ và bảo trì không đáng có.

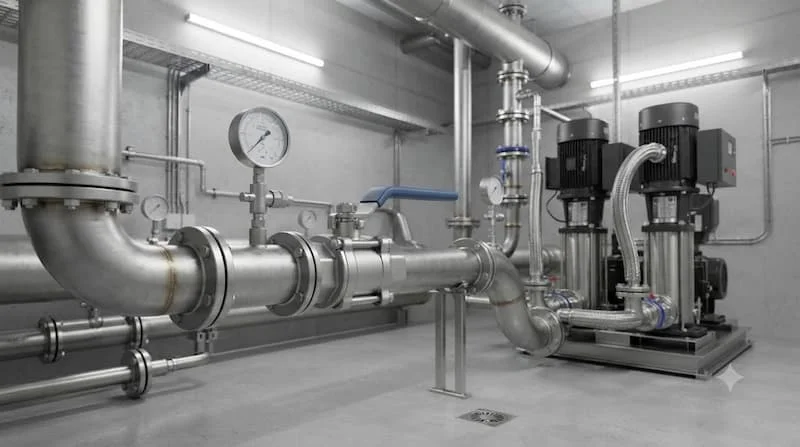

Ứng Dụng Thực Tế Của van DN25

Nhờ tính linh hoạt và kích thước tiêu chuẩn, van đóng mở DN25 xuất hiện ở hầu hết mọi lĩnh vực:

• Cấp thoát nước dân dụng: Làm van khóa tổng cho nhà phố, chung cư, khách sạn.

• Nhà máy chế biến: Lắp trên các đường ống dẫn nguyên liệu thực phẩm, đồ uống.

• Hệ thống HVAC và PCCC: Kiểm soát dòng nước chiler, nước làm mát và đường xả tràn phòng cháy.

• Đường ống khí nén và hơi nóng: Sử dụng van inox/thép cho hệ thống sấy, lò hơi, xưởng cơ khí.

• Hóa chất và nông nghiệp: Dùng van nhựa hoặc inox 316 cho hệ thống dẫn hóa chất, tưới tiêu tự động.

Nhận Báo Giá van DN25 Mới Nhất

Mức giá của van DN25 hiện nay phụ thuộc rất lớn vào chất liệu và thương hiệu:

• Van bi nhựa UPVC DN25: Giá dao động từ 20.000 đến 60.000 VNĐ/cái.

• Van bi đồng DN25 (Minh Hòa, Sanwa, Miha): Giá dao động từ 90.000 đến 220.000 VNĐ/cái.

• Van bi / Van cổng Inox 304 DN25 (Kitz, Arita, Wonil): Giá dao động từ 180.000 đến 650.000 VNĐ/cái.

Những Sai Lầm Phổ Biến Khi Chọn Mua van DN25

1. Chọn sai vật liệu môi trường: Sử dụng van đồng hoặc van nhựa cho hệ thống hơi nóng nhiệt độ cao làm chảy gioăng và biến dạng van.

2. Chọn sai kiểu kết nối: Nhầm lẫn giữa kết nối ren chuẩn BSPT và NPT khiến chân ren không thể vặn chặt hoàn toàn.

3. Không tính toán áp suất: Dùng van cấp áp PN10 cho đường ống có áp lực vượt quá 16 bar gây nứt vỡ thân van.

4. Lắp sai hướng dòng chảy: Lắp ngược chiều mũi tên quy định đối với van cầu hoặc van một chiều làm suy giảm hiệu suất.

Checklist Lựa Chọn van DN25 Chuẩn Kỹ Thuật

8 Bước Kiểm Tra Cho Kỹ Sư Và Thợ Thi Công

• Xác định loại lưu chất: Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất?

• Chọn vật liệu: Đồng, inox, gang, thép hay nhựa?

• Kiểm tra áp suất làm việc: Lựa chọn cấp áp PN10, PN16 hay PN25.

• Xác định nhiệt độ: Đảm bảo gioăng làm kín chịu được nhiệt độ vận hành.

• Chọn kiểu kết nối: Nối ren trong, ren ngoài hay lắp mặt bích.

• Xác định phương thức vận hành: Tay gạt, tay quay hay điều khiển tự động.

• Chọn tiêu chuẩn sản xuất: BS, DIN, JIS hay ANSI để đồng bộ thiết bị.

• Thương hiệu uy tín: Lựa chọn sản phẩm có chứng nhận CO/CQ rõ ràng.

Lưu Ý Khi Thi Công Lắp Đặt Và Bảo Dưỡng

• Lắp đúng chiều quy định: Quan sát mũi tên hướng dòng chảy đúc nổi trên thân van trước khi cố định.

• Vệ sinh sạch đường ống: Loại bỏ rác hàn, phoi kim loại và bụi bẩn bên trong ống trước khi vặn van.

• Siết lực vừa đủ: Sử dụng cờ lê chuyên dụng siết lực vừa phải, tránh làm vỡ chân ren hoặc vặn vênh mặt bích.

• Thực hiện bảo dưỡng định kỳ: Kiểm tra độ kín của gioăng và tra mỡ màng trục van từ 6 đến 12 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

Van khóa DN25 dùng cho ống bao nhiêu?

Van khóa DN25 sử dụng chuyên dụng cho các đường ống có đường kính danh nghĩa 25mm, tương đương đường kính ngoài xấp xỉ 34mm (phi 34).

DN25 có tương đương 1 inch không?

Đúng vậy. Trong quy chuẩn ngành ống, DN25 tương đương với kích thước 1 inch (1").

Nên chọn van bi hay van cổng DN25?

Chọn van bi nếu bạn cần thao tác đóng mở nhanh và độ kín cao. Chọn van cổng nếu bạn dùng cho tuyến ống chính cần giữ nguyên lưu lượng và áp suất khi mở.

Van khóa DN25 bằng đồng hay inox tốt hơn?

Van inox 304/316 tốt hơn về khả năng chống ăn mòn và độ bền nhiệt. Tuy nhiên van đồng có mức giá tối ưu hơn và rất phù hợp cho nước sinh hoạt thông thường.

Giá van khóa DN25 hiện nay khoảng bao nhiêu?

Giá van dao động từ vài chục nghìn đồng đối với loại nhựa, cho đến vài trăm nghìn hoặc hàng triệu đồng đối với các dòng van inox, van điện từ nhập khẩu.

Kết Luận

Có thể thấy, van khóa DN25 là thiết bị không thể thiếu giúp đảm bảo sự an toàn và hiệu quả vận hành cho mọi hệ thống đường ống. Lựa chọn đúng chủng loại, vật liệu và áp suất sẽ giúp công trình của bạn hoạt động bền bỉ, tránh xa các sự cố rò rỉ tốn kém đối với van khóa DN25.
