Van Điện Từ DN65: Tổng Quan Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong xu hướng tự động hóa ngày càng tăng tại các nhà máy và công trình hiện đại, việc đóng mở dòng chảy một cách tức thì và chính xác là yếu tố sống còn đối với hiệu suất vận hành. Giữa các giải pháp điều khiển tự động trên thị trường, Solenoid Valve DN65 nổi lên như một mắt xích quan trọng cho các tuyến đường ống kích thước trung bình và lớn. Thiết bị này giúp tối ưu hóa quy trình điều khiển, giảm thiểu nhân công vận hành bằng tay và đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Van Điện Từ DN65 Là Gì?

Định Nghĩa Và Kích Thước Quy Đổi

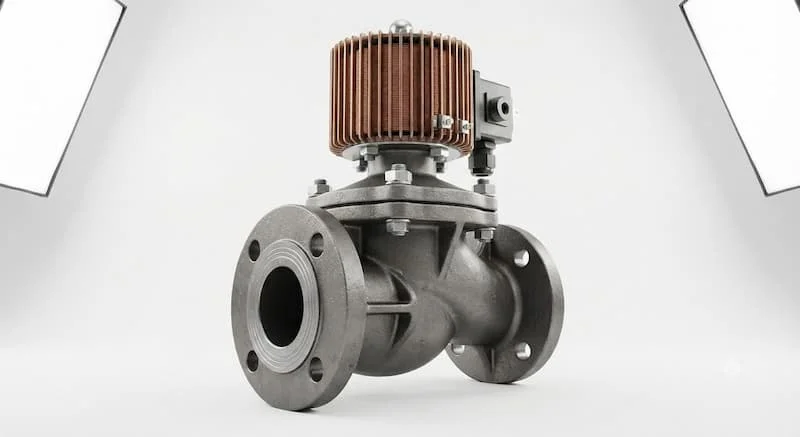

Van điện từ DN65 (Solenoid Valve DN65) là thiết bị cơ-điện dùng để kiểm soát, đóng hoặc mở dòng chảy lưu chất tự động thông qua lực hút điện từ. Van được thiết kế lắp đặt cho đường ống có đường kính danh nghĩa DN65, tương đương với kích thước 2 1/2 inch (2.5 inch) hay đường kính ngoài ống xấp xỉ Phi 73mm (hoặc Phi 76mm tùy tiêu chuẩn ống).

Vai Trò Trong Hệ Thống Tự Động Hóa

Khác với các dòng van cơ truyền thống cần lực vặn gạt của con người, dòng van này vận hành tự động dựa trên tín hiệu điện từ điều khiển trung tâm (PLC, cảm biến nhiệt độ, cảm biến áp suất hay rơ-le thời gian). Nhờ khả năng đáp ứng góc đóng mở trong vài mili giây, thiết bị là lựa chọn hàng đầu cho các ứng dụng yêu cầu đóng cắt khẩn cấp hoặc chu kỳ đóng mở liên tục.

Nguyên Lý Hoạt Động Của Solenoid Valve DN65

Nguyên lý vận hành của van dựa trên hiện tượng cảm ứng điện từ để dịch chuyển piston hoặc màng van:

• Trạng thái Thường Đóng (Normally Closed - NC): Ở trạng thái bình thường chưa cấp điện, lực ép của lò xo giữ chặt màng van/piston chặn kín cửa van, ngăn lưu chất chảy qua. Khi cấp điện vào cuộn coil, từ trường sinh ra tạo lực hút kéo lõi van đi lên, mở cửa van tức thì.

• Trạng thái Thường Mở (Normally Open - NO): Ngược lại với dạng NC, khi chưa có điện van luôn ở trạng thái mở hoàn toàn. Khi cấp điện, từ trường tác động đẩy lõi van xuống đóng chặt cửa van lại.

Đối với kích thước lớn như DN65, đa số nhà sản xuất áp dụng nguyên lý tác động gián tiếp (Pilot operated): Van sử dụng chênh lệch áp suất của chính dòng lưu chất để hỗ trợ nâng màng van lớn, giúp giảm mức tiêu thụ điện năng của cuộn coil.

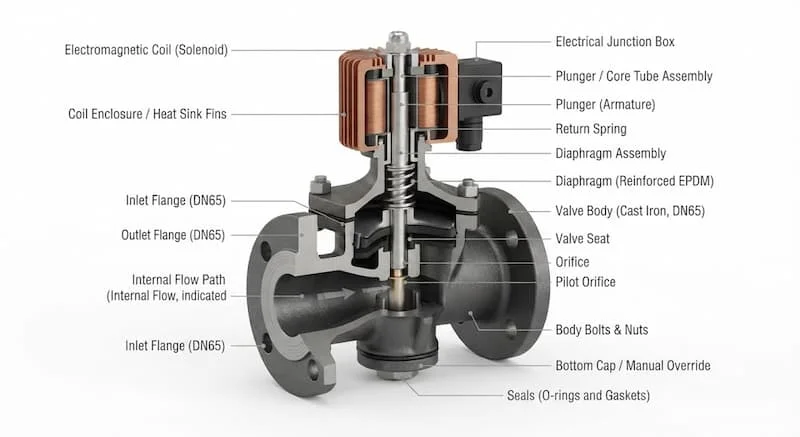

Cấu Tạo Chi Tiết Của Solenoid Valve DN65

Một thiết bị Solenoid Valve DN65 tiêu chuẩn bao gồm các bộ phận chính sau:

Thân Van (Body)

Đúc nguyên khối từ các vật liệu như gang, đồng hoặc inox. Thân van chứa lòng xả, chịu áp lực trực tiếp từ dòng lưu chất và là nơi kết nối với đường ống.

Cuộn Coil Điện Từ (Solenoid Coil)

Bộ phận chuyển đổi năng lượng điện thành lực cơ học. Dây đồng nguyên chất được quấn quanh lõi và đúc kín trong vỏ nhựa cách điện, đạt chuẩn kháng nước IP65 hoặc IP67.

Lõi Trục Và Lò Xo (Plunger & Spring)

Lõi làm từ vật liệu nhiễm từ (thép không gỉ từ tính), di chuyển dọc theo ống phao khi từ trường xuất hiện. Lò xo đàn hồi có nhiệm vụ đưa lõi về vị trí ban đầu khi ngắt điện.

Màng Van / Piston (Diaphragm / Piston)

Chi tiết trực tiếp ngăn chặn dòng chảy. Đối với van DN65, màng van thường làm từ cao su EPDM, NBR, FKM hoặc Piston kim loại gia cố cho môi trường nhiệt độ cao.

Gioăng Làm Kín Và Đầu Kết Nối

Gioăng giúp chống rò rỉ tại khớp nối thân van. Đầu kết nối đường ống của van DN65 thường là dạng mặt bích tiêu chuẩn BS, JIS hoặc DIN để đảm bảo độ chắc chắn.

Phân Loại Solenoid Valve DN65 Phổ Biến

Để đáp ứng đa dạng yêu cầu công trình, sản phẩm được chia thành các nhóm chính:

Theo Điện Áp Điều Khiển

• 24VDC / 24VAC: Điện áp thấp, an toàn chống cháy nổ, thích hợp cho hệ thống tự động hóa nhà máy và môi trường ẩm ướt.

• 220VAC: Điện áp dân dụng phổ biến nhất tại Việt Nam, dễ dàng đấu nối trực tiếp với lưới điện mà không cần bộ chuyển nguồn.

• 110VAC / 380VAC: Dùng cho các dây chuyền máy móc công nghiệp đặc thù.

Theo Vật Liệu Chế Tạo

• Van điện từ gang DN65: Chi phí tối ưu, chịu lực tốt, dùng phổ biến cho hệ thống cấp thoát nước, PCCC.

• Van điện từ đồng DN65: Chống ăn mòn tốt, dùng cho nước sạch, khí nén.

• Van điện từ Inox (304 / 316) DN65: Chịu nhiệt độ, áp suất cao và chống ăn mòn hóa chất vượt trội, chuyên dùng cho thực phẩm, hóa chất.

Theo Môi Chất Sử Dụng

• Dùng cho Nước / Khí nén: Sử dụng màng cao su NBR hoặc EPDM, nhiệt độ làm việc từ 0 đến 80 độ C.

• Dùng cho Hơi nóng (Steam): Sử dụng piston kim loại hoặc màng PTFE, chịu nhiệt độ cao lên đến 180 - 200 độ C.

• Dùng cho Hóa chất / Dầu: Sử dụng màng Viton (FKM) kháng ăn mòn dung môi.

Thông Số Kỹ Thuật Chuẩn Của Solenoid Valve DN65

Bảng So Sánh Solenoid Valve DN65 Với Các Dòng Van Điều Khiển Khác

Vì Sao Nên Ưu Tiên Lựa Chọn Solenoid Valve DN65?

Đối với các hệ thống tự động hóa công nghiệp, Solenoid Valve DN65 mang lại những lợi ích kinh tế và vận hành rõ rệt:

• Tốc độ phản ứng cực nhanh: Đóng ngắt dòng chảy gần như ngay lập tức khi nhận tín hiệu, giúp ngăn chặn sự cố tràn tràn hoặc rò rỉ lưu chất.

• Tích hợp dễ dàng với PLC: Kết nối linh hoạt với hệ thống điều khiển trung tâm, tủ điện thông minh hay cảm biến tự động.

• Tiết kiệm nhân công: Giảm bớt nhu cầu vận hành thủ công bằng tay tại các vị trí đường ống trên cao hoặc môi trường độc hại.

• Kết nối mặt bích vững chắc: Dễ dàng lắp đặt, chịu được độ rung lắc và áp lực cao của đường ống DN65.

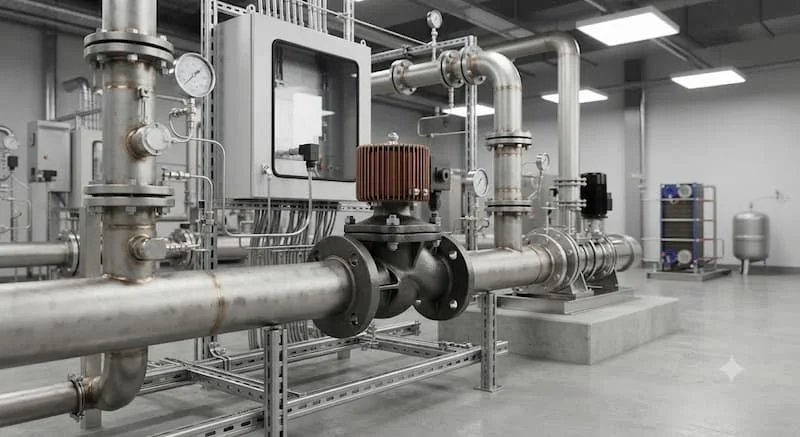

Ứng Dụng Thực Tế Của Solenoid Valve DN65

Dòng van đóng mở tự động kích thước DN65 được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

• Trạm xử lý nước sạch và nước thải: Kiểm soát dòng chảy phân phối nước trong các nhà máy cấp nước đô thị.

• Hệ thống PCCC tự động: Cấp nước khẩn cấp cho các đầu phun xả tràn trong các tòa nhà cao tầng và nhà xưởng.

• Nhà máy chế biến Thực phẩm, Bia, Sữa: Sử dụng van inox DN65 để dẫn lưu chất vi sinh, chất xả rửa hệ thống.

• Hệ thống Lò hơi, Hơi nóng (Steam): Điều khiển đường ống phân phối hơi cho các công đoạn sấy, hấp công nghiệp.

• Dây chuyền Hóa chất và Nông nghiệp: Tự động hóa hệ thống tưới tiêu quy mô lớn hoặc phân phối hóa chất sản xuất.

Nhận Báo Giá Solenoid Valve DN65 Mới Nhất

Mức giá Solenoid Valve DN65 trên thị trường phụ thuộc rất lớn vào vật liệu chế tạo, thương hiệu sản xuất và tiêu chuẩn kỹ thuật đi kèm. Dưới đây là khoảng giá tham khảo giúp chủ đầu tư dễ hình dung dự toán:

• Van điện từ gang DN65 (Dùng cho nước/khí, 220V/24V): Dao động từ 2.200.000 đến 3.800.000 VNĐ/bộ.

• Van điện từ inox DN65 (Dùng cho nước/hóa chất, chịu áp 10-16 bar): Dao động từ 4.500.000 đến 7.500.000 VNĐ/bộ.

• Van điện từ hơi nóng DN65 (Thân inox/đồng, màng chịu nhiệt 180 độ C): Dao động từ 3.500.000 đến 6.000.000 VNĐ/bộ.

Để có bảng báo giá chi tiết và chiết khấu tốt nhất theo số lượng dự án, người mua nên liên hệ trực tiếp với các đơn vị nhập khẩu phân phối chính hãng.

Những Sai Lầm Phổ Biến Khi Chọn Mua Solenoid Valve DN65

1. Chọn sai điện áp hoạt động: Đấu nhầm nguồn điện 220VAC vào cuộn coil 24VDC sẽ làm cháy cuộn dây điện từ ngay lập tức.

2. Dùng van nước cho hệ thống hơi nóng: Màng cao su NBR thông thường sẽ bị biến dạng và rách nát sau thời gian ngắn tiếp xúc với hơi nóng trên 100 độ C.

3. Bỏ qua áp suất chênh lệch tối thiểu: Nhiều dòng van DN65 gián tiếp yêu cầu áp suất dòng chảy tối thiểu từ 0.5 bar mới có thể mở van. Nếu dùng cho bể xả tự chảy không áp, van sẽ không hoạt động.

4. Lắp ngược chiều dòng chảy: Lắp ngược chiều mũi tên đúc trên thân van khiến lưu chất tự do đẩy màng van gây rò rỉ liên tục.

Hướng Dẫn Lựa Chọn Solenoid Valve DN65 Chuẩn Kỹ Thuật

Checklist 8 Bước Kiểm Tra Dành Cho Kỹ Sư

• Xác định môi chất: Nước sạch, nước thải, khí nén, hơi nóng hay hóa chất ăn mòn?

• Chọn điện áp: Hệ thống dùng nguồn 220VAC hay nguồn 24VDC an toàn?

• Kiểm tra áp suất vận hành: Áp suất làm việc thực tế là bao nhiêu bar (PN10, PN16)?

• Xác định nhiệt độ làm việc: Nhiệt độ dưới 80 độ C hay môi trường hơi nóng trên 100 độ C?

• Chọn vật liệu thân van: Gang cho hệ thống thường, Inox cho môi trường hóa chất/thực phẩm.

• Kiểm tra tiêu chuẩn mặt bích: Mặt bích đường ống là chuẩn BS, JIS hay ANSI để chọn van khớp bu-lông.

• Lựa chọn thương hiệu: Ưu tiên chọn van từ các hãng uy tín (Yongchang, Unid, ODE, TPC, Danfoss).

• Yêu cầu giấy tờ: Yêu cầu nhà cung cấp cung cấp đầy đủ CO, CQ và chế độ bảo hành rõ ràng.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng Solenoid Valve DN65

• Gắn Y lọc trước van: Lắp đặt thêm Y lọc (Y-Strainer) phía trước van để ngăn rác, phoi kim loại hay cặn bẩn chui vào làm kẹt màng van.

• Lắp cuộn coil hướng lên trên: Luôn ưu tiên lắp van theo phương ngang, cuộn coil điện từ hướng vuông góc lên trời để kéo dài tuổi thọ lõi van.

• Đảm bảo khoang tủ điện khô ráo: Đấu nối dây điện vào coil cẩn thận, siết chặt ốc cổ cáp để chống nước xâm nhập gây chập cháy coil.

• Bảo trì định kỳ: Định kỳ 6 tháng/lần tháo nắp van vệ sinh màng van, kiểm tra lò xo và lau sạch cặn bám trên lõi từ.

Các Câu Hỏi Thường Gặp (FAQ)

Van điện từ DN65 tương đương bao nhiêu inch?

DN65 tương đương với 2 1/2 inch (hoặc 2.5 inch). Đường kính ngoài của ống kết nối xấp xỉ Phi 73mm hoặc Phi 76mm.

Solenoid Valve DN65 dùng điện áp nào phổ biến nhất?

Hai loại điện áp được dùng phổ biến nhất là 220VAC (thuận tiện đấu nối điện lưới) và 24VDC (an toàn điện, dùng trong tủ PLC tự động).

Solenoid Valve DN65 có dùng cho hơi nóng được không?

Có. Tuy nhiên bạn phải chọn đúng dòng van chuyên dụng cho hơi nóng (Steam solenoid valve) có màng van làm bằng PTFE hoặc Piston kim loại chịu nhiệt lên đến 180 - 200 độ C.

Có nên dùng Solenoid Valve DN65 cho hệ thống nước sạch không?

Có. Solenoid Valve DN65 bằng đồng hoặc inox, ngắt mở nhanh là lựa chọn tuyệt vời cho các tuyến ống phân phối nước sạch tự động.

Giá van điện từ DN65 bao nhiêu?

Mức giá dao động từ 2.200.000 đến hơn 7.500.000 VNĐ tùy thuộc vào vật liệu thân van (gang, đồng hay inox) và xuất xứ của sản phẩm.

Kết Luận

Tóm lại, van điện từ DN65 là thiết bị điều khiển dòng chảy tự động ưu việt cho các đường ống phi 73-76mm nhờ tốc độ đóng mở tức thì, kết nối bích chắc chắn và khả năng tích hợp linh hoạt với hệ thống tự động hóa. Việc nắm rõ thông số môi chất, áp suất, điện áp và lựa chọn mức giá van điện từ DN65 phù hợp sẽ giúp công trình của bạn luôn vận hành ổn định và tối ưu chi phí đối với van điện từ DN65.
