SW Valve Là Gì? Tổng Quan Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Lựa Socket Weld Valve Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp vận hành dưới điều kiện áp suất siêu cao và nhiệt độ khắc nghiệt, việc lựa chọn phương án kết nối an toàn tuyệt đối là ưu tiên hàng đầu của mọi kỹ sư. Giữa các chuẩn kết nối như nối ren hay mặt bích, dòng Socket Weld Valve nổi lên như giải pháp tối ưu hàng đầu cho các tuyến ống kích thước nhỏ. Với thiết kế hàn lồng chuyên dụng, dòng van này mang đến độ kín khít hoàn hảo, loại bỏ triệt để nguy cơ rò rỉ lưu chất nguy hiểm ra môi trường bên ngoài.

SW Valve Là Gì?

Định Nghĩa Kỹ Thuật

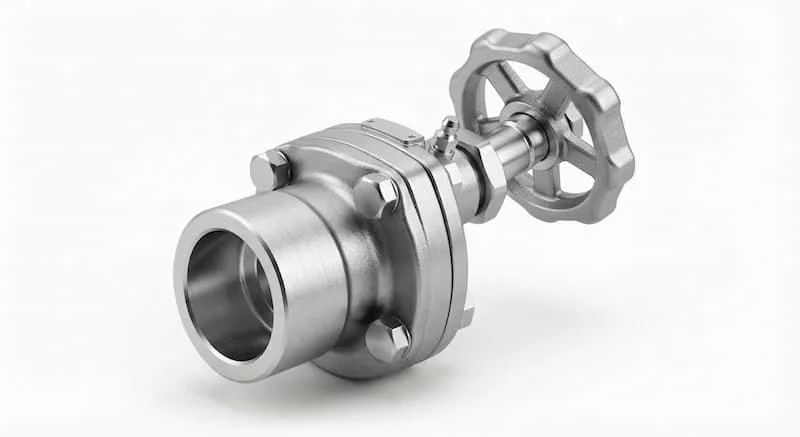

SW valve là viết tắt của Socket Weld Valve, trong ngành kỹ thuật cơ khí đường ống tại Việt Nam còn được gọi là van hàn lồng hoặc van hàn ổ cắm. Đây là dòng van công nghiệp có thiết kế đầu kết nối dạng ổ cắm đặc trưng: đường ống sẽ được đút chèn trực tiếp vào bên trong phần lồng của đầu van, sau đó kỹ thuật viên sẽ tiến hành hàn fillet (hàn góc) xung quanh mép ngoài để cố định mối nối.

Tiêu Chuẩn Gia Công

Các dòng sản phẩm socket weld valve thường được gia công bằng phương pháp đúc hoặc rèn nguyên khối dưới áp lực cao (Forged Steel). Thiết kế và kích thước đầu lồng hàn của van được quy định nghiêm ngặt theo tiêu chuẩn quốc tế ASME B16.11, đảm bảo khả năng tương thích hoàn hảo với các dòng ống thép đúc theo chuẩn ASME B36.10M.

Nguyên Lý Hoạt Động Của Socket Weld Valve

Về mặt vận hành cơ học, Socket Weld Valve đóng vai trò là thiết bị điều khiển dòng lưu chất chạy qua đường ống:

• Đóng mở và điều tiết: Tùy thuộc vào kết cấu bên trong (dạng bi, dạng cổng hay dạng cầu), van sẽ thực hiện nhiệm vụ ngăn chặn hoàn toàn, giải phóng dòng chảy hoặc điều chỉnh lưu lượng, áp suất dòng lưu chất.

• Kết nối hàn lồng kín tuyệt đối: Không giống như kết nối ren dễ bị hở khi nén áp hoặc kết nối bích cần gioăng chêm, kết nối Socket Weld biến van và đường ống thành một khối kim loại đồng nhất thông qua mối hàn góc.

Khi lưu chất vận hành dưới áp suất cực lớn, lực nén cơ học phân bổ đều lên cấu trúc lồng hàn, giúp hệ thống chịu tải vượt trội mà không xuất hiện điểm hở hay biến dạng rò rỉ.

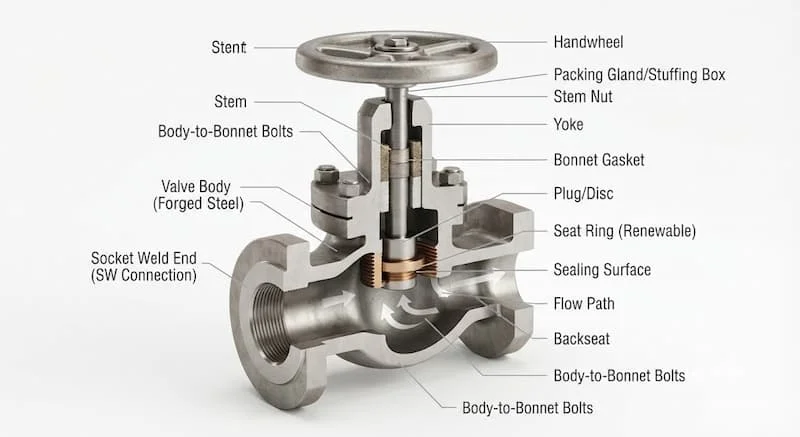

Cấu Tạo Chi Tiết Của Socket Weld Valve

Để chịu được môi trường làm việc khắc nghiệt, cấu tạo của socket weld valve được tối ưu hóa từng bộ phận:

Thân Van (Body)

Phần vỏ đúc hoặc rèn nguyên khối từ thép carbon hoặc inox. Thân van đóng vai trò chịu lực chính, bảo vệ toàn bộ các chi tiết cơ khí bên trong khỏi tác động ngoại lực và áp suất hệ thống.

Nắp Van (Bonnet)

Được liên kết với thân van bằng bu-lông hoặc ren hàn. Nắp van giúp cố định trục van và tạo không gian cho cơ chế đóng mở hoạt động.

Đĩa Van (Disc / Ball / Wedge)

Bộ phận trực tiếp tiếp xúc và chặn dòng chảy. Tùy từng loại van mà đĩa van có dạng viên bi đục lỗ, hình đĩa hình cầu hoặc hình cánh cổng bằng kim loại siêu cứng.

Ty Van (Stem)

Trục truyền động nối từ tay quay/vô năng xuống đĩa van, chịu trách nhiệm truyền lực thao tác để đóng hoặc mở van.

Gioăng Làm Kín (Packing & Gasket)

Nằm ở cổ van và vị trí khớp nối thân-nắp, thường làm từ vật liệu chịu nhiệt, chịu áp như Graphite hoặc PTFE gia cố sợi thủy tinh, ngăn lưu chất rò rỉ ngược lên ty van.

Đầu Hàn Socket Weld (Socket End)

Phần ổ cắm có đường kính trong bằng đường kính ngoài của ống dẫn. Đầu lồng được thiết kế độ sâu chuẩn xác để tạo vị trí tựa vững chắc cho ống trước khi hàn.

Các Loại Socket Weld Valve Phổ Biến Hiện Nay

Dựa vào kết cấu cơ học bên trong, các dòng Socket Weld Valve được chia thành những nhóm sản phẩm chuyên dụng:

Van Bi SW (Socket Weld Ball Valve)

• Đặc điểm: Sử dụng bi đục lỗ xoay 90 độ để đóng mở.

• Ưu điểm: Đóng mở cực nhanh, độ kín tốt, tổn thất áp suất rất thấp.

• Ứng dụng: Đường ống khí nén cao áp, hóa chất, hệ thống cấp nhiên liệu.

Van Cổng SW (Socket Weld Gate Valve)

• Đặc điểm: Đĩa van hạ xuống vuông góc với dòng chảy.

• Ưu điểm: Chịu áp cực lớn, không cản trở dòng chảy khi mở hoàn toàn.

• Ứng dụng: Tuyến ống dẫn dầu, khí hóa lỏng LNG.

Van Cầu SW (Socket Weld Globe Valve)

• Đặc điểm: Dòng chảy đi theo đường chữ S bên trong thân van.

• Ưu điểm: Khả năng điều tiết lưu lượng và áp suất chuẩn xác bậc nhất.

• Ứng dụng: Hệ thống hơi nóng, lò hơi, nhà máy nhiệt điện.

Van Một Chiều SW (Socket Weld Check Valve)

• Đặc điểm: Vận hành tự động cho lưu chất đi theo một chiều duy nhất, ngăn dòng chảy ngược bảo vệ thiết bị.

Van Kim SW, Van Giảm Áp SW Và Van An Toàn SW

Các dòng van chuyên dụng cho nhiệm vụ đo đạc tinh chỉnh, xả áp tự động an toàn hoặc hạ áp suất trên đường ống kỹ thuật cao.

Thông Số Kỹ Thuật Tiêu Chuẩn Của Socket Weld Valve

Bảng So Sánh Socket Weld Valve Với Các Kiểu Kết Nối Khác

Vì Sao Nên Ưu Tiên Sử Dụng Socket Weld Valve?

Các kỹ sư công trình luôn ưu tiên chỉ định socket weld valve cho các dự án trọng điểm nhờ các lợi thế vượt trội:

• Chịu áp suất và nhiệt độ vượt trội: Cấu trúc gia công thép rèn kết hợp mối hàn góc giúp van chịu được mức áp siêu cao lên đến Class 3000.

• Loại bỏ nguy cơ rò rỉ: Khác với van ren dễ bị xì lưu chất do rung động hệ thống làm lỏng bước ren, van hàn lồng tạo thành mối liên kết kim loại đồng nhất, kín 100%.

• Tối ưu chi phí thi công cho ống nhỏ: So với vát mép hàn đối đầu (Butt Weld), hàn lồng Socket Weld giúp định hình ống dễ dàng hơn, không lo kim loại hàn xỉ chảy rơi vào bên trong lòng ống gây tắc nghẽn.

• An toàn môi trường cao: Phù hợp hoàn hảo cho các lưu chất độc hại, khí dễ cháy nổ hoặc hóa chất ăn mòn mạnh.

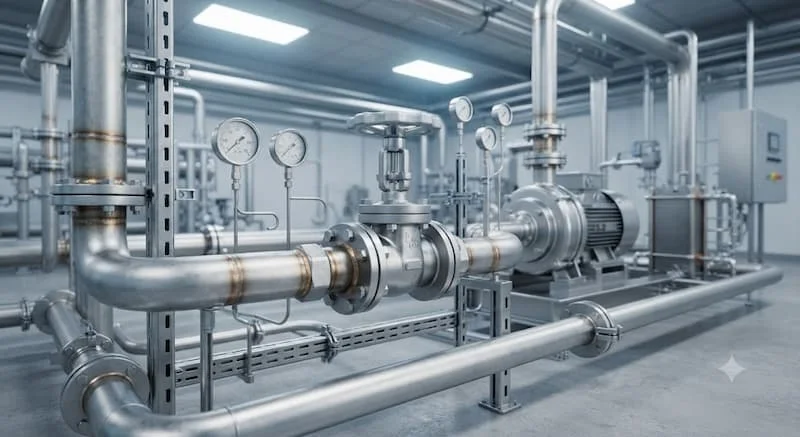

Ứng Dụng Thực Tế Của Socket Weld Valve

Nhờ tính an toàn cao, dòng Socket Weld Valve được ứng dụng rộng rãi trong các ngành công nghiệp nặng:

• Công nghiệp dầu khí và lọc hóa dầu: Đường ống dẫn khí gas, dầu thô áp suất cao.

• Nhà máy nhiệt điện và lò hơi: Tuyến ống hơi nóng quá nhiệt (Superheated Steam), nước cấp lò hơi.

• Công nghiệp hóa chất và chất lỏng nguy hiểm: Dẫn dung môi, axit, kiềm mạnh.

• Hệ thống khí hóa lỏng LNG/LPG: Môi trường nhiệt độ âm sâu và áp suất cao.

• Ngành thực phẩm, dược phẩm và đóng tàu: Các đường ống vi sinh đòi hỏi độ sạch và không rò rỉ.

Những Sai Lầm Phổ Biến Khi Lựa Chọn Socket Weld Valve

1. Nhầm lẫn giữa Socket Weld (SW) và Butt Weld (BW): Mua van SW về lắp cho đường ống vát mép không thể hàn ổ cắm.

2. Chọn sai Pressure Class: Dùng van Class 800 cho hệ thống yêu cầu áp suất Class 1500 gây nguy cơ vỡ van.

3. Không chừa khoảng trống giãn nở nhiệt (Expansion Gap): Khi đút ống vào ổ cắm, nếu đẩy ống kịch đáy rồi hàn ngay mà không rút ngược lại khoảng 1.6mm, khi nhiệt độ tăng cao ống giãn nở sẽ làm nứt mối hàn.

4. Chọn nhầm chất liệu thép: Dùng thép carbon A105 cho môi trường hóa chất ăn mòn thay vì inox F316.

Hướng Dẫn Lựa Chọn Socket Weld Valve Chuẩn Kỹ Thuật

Checklist 8 Bước Chọn Van Chuẩn Xác

• Bước 1 (Lưu chất): Xác định chất dẫn là nước, hơi nóng, khí nén hay hóa chất?

• Bước 2 (Áp suất & Nhiệt độ): Xác định áp suất làm việc tối đa để chọn Class 800, 1500 hay 3000.

• Bước 3 (Vật liệu): Chọn thép A105 cho ứng dụng thông thường hoặc F304/F316 cho môi trường ăn mòn.

• Bước 4 (Kích thước): Xác định đúng đường kính danh nghĩa DN và tiêu chuẩn ống đi kèm.

• Bước 5 (Kiểu van): Chọn van bi, van cầu hay van cổng tùy thuộc vào nhu cầu đóng mở hay điều tiết.

• Bước 6 (Tiêu chuẩn): Kiểm tra tiêu chuẩn ASME B16.11 của đầu socket.

• Bước 7 (Thương hiệu): Lựa chọn nhà sản xuất uy tín có đầy đủ chứng chỉ CO/CQ.

• Bước 8 (Ngân sách): Cân đối chi phí đầu tư với tuổi thọ vận hành công trình.

Lưu Ý Khi Thi Công Lắp Đặt Và Bảo Dưỡng Socket Weld Valve

• Lưu ý khe hở giãn nở nhiệt (1.6mm): Đút ống kịch đáy ổ cắm van, sau đó kéo lùi ra khoảng 1.6mm (1/16 inch) trước khi kẹp đính và hàn hoàn thiện.

• Quy trình hàn chuẩn: Sử dụng thợ hàn có chứng chỉ, hàn từng lớp và kiểm tra mối hàn bằng phương pháp thẩm thấu (PT) hoặc siêu âm (UT).

• Thử áp hệ thống: Tiến hành thử áp lực hydrotest sau khi hàn xong để đảm bảo mối liên kết không rò rỉ.

• Bảo dưỡng: Thường xuyên kiểm tra gioăng cổ ty van và bổ sung mỡ bôi trơn định kỳ.

Các Câu Hỏi Thường Gặp (FAQ)

Socket Weld Valve là gì?

Socket Weld Valve là tên viết tắt của Socket Weld Valve, hay còn gọi là van hàn lồng. Loại van này có đầu kết nối dạng ổ cắm để luồn ống vào trong và hàn góc xung quanh.

Socket Weld khác Butt Weld như thế nào?

Socket Weld là hàn lồng (đút ống vào ổ cắm van rồi hàn góc ngoài), dành cho ống nhỏ đến DN50. Butt Weld là hàn đối đầu (vát mép hai đầu ống và van rồi hàn giáp mối), dùng cho ống lớn từ DN50 trở lên.

Socket Weld Valve chịu được áp suất bao nhiêu?

Nhờ cấu trúc thép rèn nguyên khối, Socket Weld Valve có thể chịu áp suất rất cao, phổ biến từ Class 800 (138 bar) lên tới Class 1500, Class 3000 (hơn 200 bar).

Có nên dùng SW Valve cho hệ thống hơi nóng không?

Rất nên dùng. Hệ thống hơi nóng áp suất cao rất dễ làm hỏng mối nối ren. Sử dụng SW Valve giúp đảm bảo kín tuyệt đối và chịu giãn nở nhiệt tốt.

SW Valve có thay thế được van ren không?

Có thể thay thế tốt về mặt chịu lực và độ kín. Tuy nhiên, SW Valve yêu cầu phải sử dụng máy hàn và thợ hàn kỹ thuật cao khi lắp đặt, không thể tháo lắp nhanh như van ren.

Kết Luận

Có thể khẳng định, dòng sw valve là linh hồn của các hệ thống đường ống kỹ thuật áp lực cao. Nhờ thiết kế hàn lồng theo tiêu chuẩn ASME B16.11 cùng khả năng vận hành bền bỉ, socket weld valve mang lại sự an toàn tuyệt đối, loại bỏ triệt để rủi ro rò rỉ lưu chất nguy hiểm đối với sw valve.
