Hướng dẫn chi tiết cách lắp đặt van bướm đúng kỹ thuật và những lưu ý cốt lõi

Trong quá trình thi công và vận hành các hệ thống đường ống công nghiệp, không ít kỹ sư gặp phải những sự cố dở khóc dở cười: van bướm vừa mới lắp xong đã rò rỉ nước, cánh van bị kẹt cứng không thể xoay gạt, hay toàn bộ đường ống bị rung lắc và sụt giảm áp suất nghiêm trọng.

Phần lớn nguyên nhân của các lỗi trên không đến từ chất lượng thiết bị, mà xuất phát từ việc thi công sai quy trình như ép lệch khoảng cách mặt bích, siết bu-lông không đều lực hoặc vô tình lắp ngược chiều van. Thực tế, mặc dù dòng van này có kết cấu khá đơn giản và trọng lượng nhẹ, nhưng nếu không nắm rõ cách lắp đặt van bướm đúng tiêu chuẩn, bạn sẽ phải đối mặt với nguy cơ phá hủy gioăng cao su ngay trong lần thử áp đầu tiên. Bài viết này từ chuyên gia kỹ thuật sẽ hướng dẫn bạn quy trình lắp van bướm đúng kỹ thuật nhằm đảm bảo độ kín tuyệt đối và tối ưu tuổi thọ cho toàn bộ hệ thống

Van bướm là gì?

Để thực hiện việc lắp đặt chính xác, bạn cần nắm vững cấu trúc nền tảng và nhận diện rõ dòng sản phẩm này.

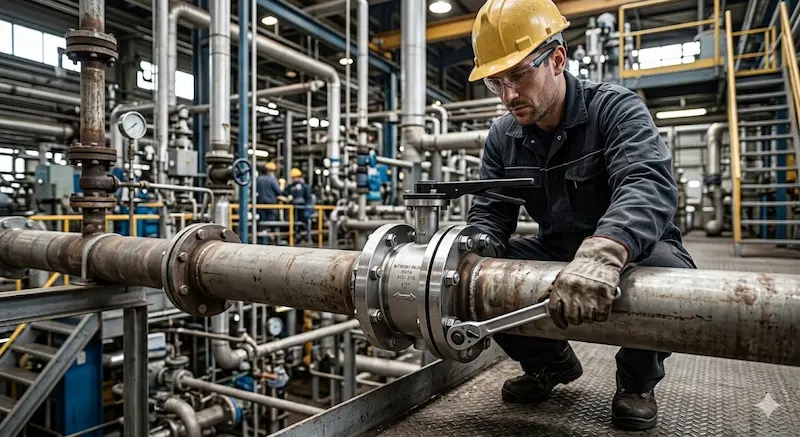

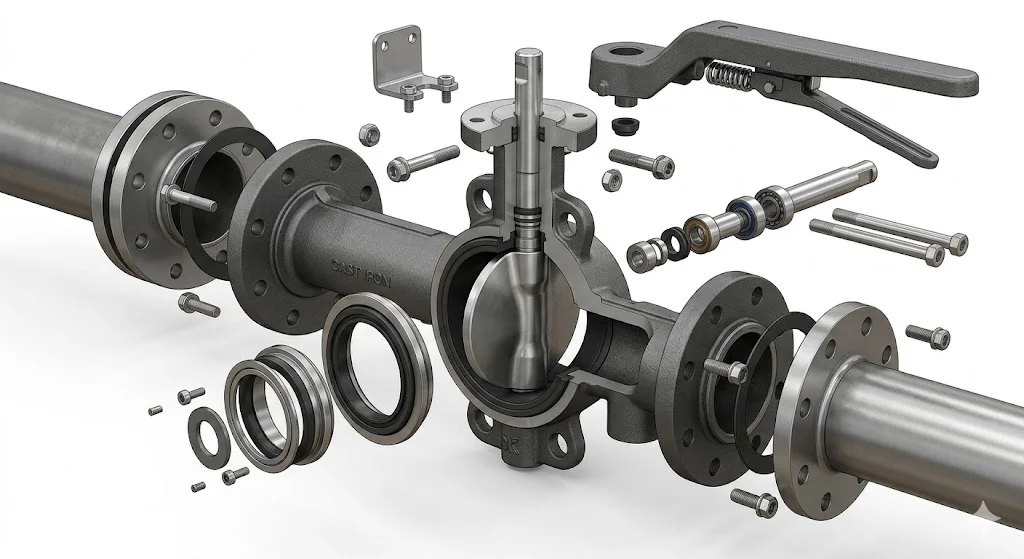

Về mặt cấu tạo, một chiếc van bướm cơ bản bao gồm 4 bộ phận cốt lõi: Thân van (vỏ bọc chịu lực ngoại quan), Cánh van (đĩa van hình tròn dạng cánh bướm), Trục van (thanh truyền lực cơ học) và Gioăng làm kín (Seat) (lớp đệm bằng cao su cao cấp EPDM/NBR hoặc PTFE).

Thiết bị này sở hữu hai chức năng chính là đóng/mở hoàn toàn và tiết lưu, điều tiết lưu lượng dòng chảy. Nhờ kết cấu mỏng gọn, tiết kiệm không gian, van bướm trở thành sự lựa chọn ưu tiên cho các hệ thống đường ống có kích cỡ từ trung bình đến rất lớn trong công nghiệp.

Nguyên lý hoạt động của cách lắp đặt van bướm

Cơ chế vận hành của van bướm phụ thuộc hoàn toàn vào chuyển động quay của đĩa van (cánh van) một góc từ 0° đến 90° xung quanh trục đơn độc nằm ở tâm.

     TRẠNG THÁI ĐÓNG              ĐIỀU TIẾT (GÓC XOAY)             TRẠNG THÁI MỞ
       ===========                      =======                         =     =
       ||       ||                     /       /                        ||   ||
       ||[Đĩa]  ||                   /   [Đĩa]/                         ||[Đĩa]
       ||       ||                 /       /                            ||   ||
       ===========               =======                                =     =
(Đĩa chặn toàn bộ dòng)     (Đĩa mở một phần từ 10°-60°)         (Đĩa song song dòng chảy)

Khi bộ truyền động (tay gạt, tay quay vô lăng, hoặc bộ điều khiển điện/khí nén) xoay, lực momen xoắn truyền xuống trục khiến đĩa van dịch chuyển:

• Mở hoàn toàn: Cánh van xoay góc 90° nằm song song hoàn toàn với hướng đi của dòng lưu chất, giải phóng tối đa diện tích cửa van.

• Đóng hoàn toàn: Cánh van quay về góc 0°, ép chặt chu vi viền đĩa vào lớp gioăng cao su cao mềm, chặn đứng dòng lưu chất.

• Điều tiết trung gian: Đĩa van đứng lơ lửng ở các góc mở từ 10° đến 60° nhằm tăng hoặc giảm lưu lượng đi qua theo nhu cầu.

Vì sao cách lắp đặt van bướm đóng mở nhanh và tại sao cần khoảng hở?

Dòng van này có tốc độ đóng mở cực nhanh vì người vận hành chỉ cần thực hiện một hành trình gạt góc 90° ngắn ngủi, thay vì phải xoay rất nhiều vòng ren tịnh tiến như van cầu hay van cổng.

Tuy nhiên, một đặc tính kỹ thuật bắt buộc phải lưu ý khi thi công là khoảng hở cho cánh van. Khi cánh van bướm xoay mở góc 90°, phần rìa của đĩa van sẽ nhô hẳn ra ngoài phạm vi chiều dày thân van. Nếu hai đầu mặt bích của đường ống bị ép quá sát hoặc lòng ống quá hẹp, cánh van sẽ va chạm thẳng vào thành ống gây kẹt và mẻ đĩa van.

Các cách lắp đặt van bướm phổ biến

Tùy thuộc vào thiết kế hệ thống và áp lực vận hành, van bướm được chia làm 3 kiểu kết nối cơ bản với những đặc tính kỹ thuật riêng biệt:

Van bướm wafer

Đây là dòng thiết bị phổ biến nhất nhờ ưu điểm giá thành rẻ và thiết kế siêu mỏng. Thân van chỉ có một vài tai định vị nhỏ bên ngoài. Khi lắp đặt, van bướm wafer được kẹp chặt ở giữa hai mặt bích đường ống bằng hệ thống bu-lông dài xuyên suốt từ đầu bích bên này sang đầu bích bên kia.

Van bướm lug

Thân van được đúc các tai bắt bu-lông dày dặn có ren độc lập chạy xung quanh viền. Thiết kế này cho phép bạn bắt vít cố định mặt bích từ cả hai phía. Điểm vượt trội của dòng lug là khả năng tháo rời một bên đường ống hạ nguồn để bảo trì mà bên đường ống thượng nguồn vẫn có thể giữ nguyên áp lực làm việc.

Van bướm mặt bích (Two Flange)

Thân van được đúc sẵn hai vành mặt bích lớn ở hai đầu để kết nối trực tiếp với mặt bích ống bằng các bộ bu-lông ngắn riêng biệt. Kiểu dáng này mang lại độ chắc chắn cao nhất, chịu được lực vặn xoắn lớn, chống rung lắc vượt trội và thường là lựa chọn bắt buộc cho các hệ thống đường ống kích thước siêu lớn (từ DN300 trở lên) hoặc hệ thống áp lực cao.

Chuẩn bị trước khi cách lắp đặt van bướm

Để quá trình áp dụng hướng dẫn lắp van bướm diễn ra thuận lợi, công tác chuẩn bị vật tư và kiểm tra hiện trường đóng vai trò quyết định đến 80% sự thành bại.

Kỹ sư cần thực hiện nghiêm ngặt các bước kiểm tra sau:

1. Đối chiếu thông số kỹ thuật: Xác định kích thước danh nghĩa (DN) của đường ống có trùng khớp với van không. Kiểm tra áp suất định mức của van (PN10, PN16) xem có đáp ứng được áp lực đỉnh của trạm bơm.

2. Kiểm tra tiêu chuẩn mặt bích: Đảm bảo tiêu chuẩn mặt bích của đường ống (JIS 10K, ANSI 150, DIN PN16) phải đồng nhất tuyệt đối với tiêu chuẩn của thân van. Việc lắp lệch tiêu chuẩn bích sẽ làm các lỗ xỏ bu-lông không đồng tâm, gây hiện tượng siết lệch chân và rò rỉ nước.

3. Vệ sinh lòng ống dẫn: Các tạp chất như xỉ hàn, cát đá, rác thải công nghiệp bám trong lòng ống dứt khoát phải được sục rửa sạch sẽ. Khi hệ thống chạy thử, dòng nước đẩy cặn bẩn va quệt vào lớp gioăng cao su mềm (seat) sẽ làm xước rách, gây hở van vĩnh viễn.

4. Chuẩn bị dụng cụ: Tập hợp đủ bu-lông, cờ-lê lực (torque wrench) để kiểm soát lực siết, tránh dùng lực quá tay gây biến dạng thân van.

Hướng dẫn cách lắp đặt van bướm đúng kỹ thuật

Dưới đây là quy trình 5 bước chuẩn chỉnh được các chuyên gia đầu ngành khuyến nghị áp dụng tại mọi công trường:

Bước 1: Đặt van ở trạng thái hơi mở (Góc mở 10–15 độ)

Tuyệt đối không được lắp van bướm khi đĩa van đang ở trạng thái đóng hoàn toàn. Khi siết ép hai mặt bích lại, lớp gioăng cao su sẽ bị nén chặt vòng quanh rìa đĩa van, dẫn đến hiện tượng kẹt cứng không thể mở van ra được sau khi thi công xong. Hãy xoay tay gạt để cánh van mở nhẹ một góc từ 10° đến 15° giúp định hình form gioăng ổn định.

Bước 2: Căn chỉnh mặt bích đường ống

Căn chỉnh khoảng cách giữa hai đầu mặt bích sao cho vừa vặn với độ dày của van bướm. Không được để khoảng cách quá hẹp rồi dùng kích kéo để ép van vào, điều này sẽ tạo ra nội lực cưỡng bức bẻ cong các tai van hoặc làm móp méo seat cao su.

Bước 3: Đưa van vào vị trí kết nối

Luồn nhẹ nhàng thân van vào giữa hai mặt bích. Căn chỉnh sao cho tâm của van bướm, tâm của lòng ống và tâm các lỗ xỏ bu-lông trùng khít nhau trên một đường thẳng (căn đồng tâm). Xỏ trước một vài bu-lông ở phía dưới để làm bệ đỡ giữ cố định van.

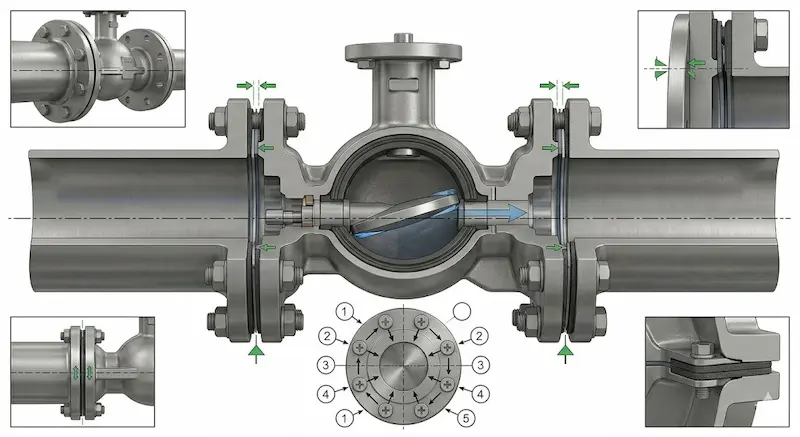

Bước 4: Siết bu-lông đối xứng theo hình ngôi sao (hình chéo)

Xỏ toàn bộ các bu-lông còn lại vào vị trí. Dùng cờ-lê lực siết các đai ốc theo thứ tự đối xứng chéo nhau (hình chữ X hoặc hình ngôi sao) một cách từ từ. Việc siết đều lực từng góc giúp lực ép của mặt bích dàn đều lên bề mặt gioăng làm kín, ngăn chặn tuyệt đối hiện tượng méo lệch seat cao su gây rò rỉ dòng chất lỏng sau này.

      (1) -> Siết trước
       |
(4)----+----(3) -> Siết chéo nhau
       |
      (2) -> Siết sau

Bước 5: Kiểm tra vận hành và thử áp

Sau khi siết chặt toàn bộ bu-lông, tiến hành quay tay gạt hoặc vô lăng thử nghiệm từ trạng thái mở hoàn toàn đến đóng hoàn toàn vài lần để đảm bảo cánh van chuyển động mượt mà, không va chạm vào lòng ống. Cuối cùng, cho lưu chất vào hệ thống và tăng áp dần để kiểm tra xem có hiện tượng rò rỉ bích hay không.

Khoảng cách và vị trí lắp van bướm tiêu chuẩn

Một sai lầm rất phổ biến tại các công trình có không gian chật hẹp là lắp van bướm sát ngay sau co cút nối ống 90°, van một chiều hoặc trạm bơm.

 LẮP SAI TIÊU CHUẨN:    [Co 90 độ] ===> [Van bướm] (Dòng chảy xoáy rối, phá hủy cánh van nhanh chóng)

 LẮP ĐÚNG TIÊU CHUẨN:   [Co 90 độ] === (Đoạn ống thẳng dài > 4-6 DN) ===> [Van bướm]

Khi lưu chất đi qua các đoạn co cút hoặc cánh bơm, chúng sẽ tạo ra hiện tượng dòng chảy xoáy rối (turbulent flow) với vận tốc và áp lực không đồng đều ở các góc. Dòng dòng rối này đập liên tục vào một phía của đĩa van bướm, sinh ra lực rung động mạnh làm lỏng các khớp trục van, gây mài mòn lệch một bên gioăng và giảm 70% tuổi thọ thiết bị.

Vị trí lắp đặt tiêu chuẩn:

• Nên lắp van bướm cách các đoạn co cút, máy bơm một khoảng cách thẳng tối thiểu bằng 4 đến 6 lần đường kính danh nghĩa ($4 - 6 \times \text{DN}$) của đường ống ở phía thượng nguồn và 2 đến 3 lần $\text{DN}$ ở phía hạ nguồn.

• Hướng của tay gạt hoặc bộ điều khiển điện tử phải được quay ra không gian thoáng, thuận tiện cho thao tác đóng mở bằng tay của công nhân và có đủ không gian mở nắp bảo trì khi cần thiết.

So sánh cách lắp đặt van bướm với các loại van khác khi lắp đặt

Để tối ưu hóa thiết kế hệ thống, hãy cùng phân tích bảng so sánh đặc tính thi công giữa van bướm, van bi và van cổng:

Phân tích ứng dụng nâng cao:

Van bướm là ông vua của các hệ thống đường ống kích thước lớn nhờ lợi thế tuyệt đối về trọng lượng nhẹ và độ mỏng. Việc lắp một chiếc van cổng DN400 đòi hỏi hệ thống giá đỡ khổng lồ và đội ngũ thợ cơ khí lành nghề cùng xe cẩu chuyên dụng.

Trong khi đó, một chiếc van bướm DN400 có thể được nâng đỡ dễ dàng và kẹp gọn gàng giữa hai mặt bích với thời gian thi công giảm một nửa. Tuy nhiên, nếu hệ thống đường ống yêu cầu lòng ống thông suốt hoàn toàn để cạo rửa cặn hoặc dẫn lưu chất sệt, van bướm sẽ không phù hợp do cánh van nằm chắn ngay giữa lòng dòng chảy ngay cả khi mở hoàn toàn.

Van bướm thường được lắp trong hệ thống nào?

Nhờ thiết kế tối giản, tối ưu chi phí đầu tư và vận hành nhanh, van bướm xuất hiện dày đặc trong các dự án cơ điện hạ tầng:

• Hệ thống PCCC (Phòng cháy chữa chữa cháy): Lắp đặt tại các đường ống cấp nước trục chính, trạm bơm bù áp nhờ khả năng đóng mở nhanh và tích hợp công tắc giám sát hành trình bằng điện.

• Hệ thống xử lý nước và cấp thoát nước công nghiệp: Điều tiết nước thải, nước thô trong các nhà máy môi trường, trạm xử lý đô thị.

• Hệ thống điều hòa trung tâm HVAC: Lắp tại đường ống nước chiller dẫn đến các tháp giải nhiệt của các tòa nhà cao tầng.

Sai lầm thường gặp khi cách lắp đặt van bướm

• Siết bu-lông lệch lực: Việc dùng cờ-lê thường siết chết một bên bu-lông rồi mới siết bên đối diện khiến mặt bích ép lệch, làm gioăng cao su chỗ bị nén quá chặt, chỗ bị hở, dẫn đến rò rỉ nước ngay lập tức.

• Không mài nhẵn bavia đầu ống hàn: Khi hàn mặt bích vào ống, các vảy xỉ hàn và bavia nhọn thường đọng lại bên trong lòng ống. Kỹ sư quên không mài nhẵn mà ép thẳng van bướm vào sẽ khiến xỉ hàn đâm thủng lớp gioăng bọc ngoài thân van.

• Sử dụng gioăng mặt bích phụ một cách tùy tiện: Nhiều thợ thi công quen tay chèn thêm một lớp gioăng cao su phẳng phụ giữa mặt bích và van bướm. Đối với van bướm wafer tiêu chuẩn, lớp cao su bề mặt (seat) đã đóng vai trò là gioăng làm kín mặt bích. Việc chèn thêm gioăng phụ sẽ làm tăng độ dày, gây bóp nghẹt lòng van và làm kẹt cánh van khi xoay.

Checklist cách lắp đặt van bướm an toàn và bảo trì

Hãy in và tuân thủ bảng checklist vận hành dưới đây tại công trường để kiểm soát chất lượng thi công:

Checklist các bước thi công

•  Trước khi lắp: Vệ sinh sạch lòng ống, kiểm tra độ đồng tâm của hai mặt bích và độ co giãn của seat van.

•  Trong khi lắp: Điều chỉnh cánh van mở nhẹ 10–15 độ, xỏ bu-lông định vị và siết đối xứng theo hình ngôi sao bằng cờ-lê lực.

•  Sau khi lắp: Thực hiện đóng mở thử hành trình 0° - 90°, chạy thử áp hệ thống và giám sát điểm rò rỉ bích.

Lưu ý bảo trì sau lắp đặt

Hệ thống vận hành lâu năm cần được bảo dưỡng định kỳ để giữ độ nhạy. Cứ mỗi 6 – 12 tháng, kỹ sư cần tra thêm mỡ bò bôi trơn vào đầu trục và hộp số tay quay đối với các dòng van lắp ngoài trời.

Nếu hệ thống tạm dừng hoạt động lâu ngày, không nên để van ở trạng thái đóng khít quá lâu vì cao su EPDM có thể bị dính chặt vào đĩa van, hãy định kỳ mở nhẹ van để cao su phục hồi độ đàn hồi tự nhiên.

Câu hỏi thường gặp về cách lắp đặt van bướm (FAQ)

Khi lắp van bướm nên mở hay đóng?

Trả lời: Bắt buộc phải mở nhẹ cánh van một góc khoảng 10–15 độ. Đóng hoàn toàn khi siết bích sẽ gây kẹt và rách gioăng cao su, trong khi mở hoàn toàn 90° sẽ làm cánh van nhô ra ngoài và va chạm trầy xước với đầu ống.

Van bướm có cần lắp thêm gioăng cao su mặt bích rời không?

Trả lời: Đối với đại đa số các dòng van bướm wafer hiện nay, phần phần gioăng seat cao su đã được đúc trùm ra ngoài rìa thân van làm nhiệm vụ thay thế luôn cho gioăng mặt bích. Do đó, bạn không cần và không nên lắp thêm gioăng bích rời.

Vì sao van bướm bị kẹt cứng không thể gạt tay sau khi siết bu-lông?

Trả lời: Hiện tượng này do hai nguyên nhân chính: một là bạn siết bu-lông quá lực làm móp méo lòng cao su, hai là khoảng cách giữa hai mặt bích quá hẹp khiến đĩa van khi mở ra bị cọ sát trực tiếp vào thành lòng ống sắt.

Có thể cách lắp đặt van bướm theo chiều nằm ngang không?

Trả lời: Hoàn toàn được. Tuy nhiên, với các đường ống dẫn lưu chất chứa nhiều cặn lắng, chuyên gia khuyến nghị nên lắp trục van nằm ngang thay vì nằm đứng. Điều này giúp cặn bẩn dưới đáy ống không bị lọt vào phần cổ trục dưới của van, tránh gây kẹt trục.

Kết luận

Thực hiện đúng quy trình cách lắp đặt van bướm không chỉ giúp hệ thống đường ống của doanh nghiệp vận hành trơn tru, không rò rỉ mà còn bảo vệ tối đa nguồn vốn đầu tư thiết bị vật tư ban đầu. Chỉ một lưu ý nhỏ như mở nhẹ đĩa van 15 độ hay siết bu-lông đối xứng cũng có thể quyết định đến tuổi thọ vận hành hàng chục năm của một công trình hạ tầng kỹ thuật.
