Hướng dẫn toàn diện về van giảm áp hơi nước: Cấu tạo, nguyên lý và cách lựa chọn tối ưu

Trong vận hành các hệ thống nhiệt công nghiệp, hiện tượng áp suất hơi quá cao gây rung giật đường ống, phá hủy các thiết bị sau van hoặc dòng hơi trồi sụt thất thường làm giảm nghiêm trọng hiệu suất sấy, hấp là những bài toán nan giải. Những sự cố này không chỉ làm gián đoạn sản xuất mà còn tiềm ẩn nguy cơ mất an toàn lao động cực kỳ nguy hiểm.

Để giải quyết triệt để tình trạng trên, việc lắp đặt một thiết bị van giảm áp hơi nước chất lượng cao là giải pháp bắt buộc. Thiết bị này đóng vai trò cốt lõi trong việc ổn định áp suất và bảo vệ toàn diện hệ thống đường ống. Bài viết dưới đây từ chuyên gia sẽ phân tích sâu sắc về cấu tạo van giảm áp hơi, nguyên lý hoạt động, phân loại và kinh nghiệm thực tế để bạn chọn được giải pháp tối ưu nhất cho doanh nghiệp.

Vì sao hệ thống hơi nước cần van giảm áp?

Một hệ thống lò hơi (boiler) thường sản xuất hơi ở áp suất cao để đảm bảo hiệu suất truyền tải đi xa mà không bị ngưng tụ quá nhiều. Tuy nhiên, các thiết bị tiêu thụ đầu cuối như nồi nấu, dàn sấy, bộ trao đổi nhiệt lại chỉ đòi hỏi một mức áp suất thấp và ổn định để vận hành an toàn, đạt hiệu suất nhiệt tối đa.

Nếu không sử dụng van giảm áp hơi nước, áp lực quá tải sẽ nhanh chóng làm xé rách màng bọc, nứt vỡ đường ống hoặc làm hỏng các van chặn hạ nguồn. Do đó, hiểu rõ cấu trúc và tính năng của van giảm áp hơi hay van điều áp hơi nóng giúp kỹ sư kiểm soát dòng năng lượng một cách chủ động, nâng cao tuổi thọ thiết bị và tiết kiệm tối đa chi phí nhiên liệu vận hành. Tiếp theo, chúng ta sẽ đi sâu vào các khía cạnh kỹ thuật nền tảng của thiết bị này.

Van giảm áp hơi nước là gì?

Để nhận diện và ứng dụng chính xác, trước tiên chúng ta cần định nghĩa chuẩn xác về thiết bị này:

Van giảm áp hơi nước là thiết bị dùng để tự động giảm và duy trì áp suất hơi đầu ra ổn định theo mức cài đặt, bất kể áp suất đầu vào thay đổi hoặc lưu lượng hơi tiêu thụ biến động.

   [Áp suất vào: Cao/Thất thường] ---> | VAN GIẢM ÁP | ---> [Áp suất ra: Thấp/Ổn định]

Về chức năng, thiết bị thực hiện nhiệm vụ hạ áp và duy trì độ ổn định liên tục cho dòng hơi nóng trong suốt quá trình vận hành. Trong sơ đồ công nghệ, vai trò của van là cực kỳ thiết yếu:

• Bảo vệ thiết bị: Ngăn ngừa hiện tượng quá áp đột ngột gây nổ hoặc biến dạng các lò hấp, buồng sấy phía sau.

• Tiết kiệm năng lượng: Hơi ở áp suất thấp hơn có nhiệt ẩn (latent heat) cao hơn, giúp tối ưu hóa lượng nhiệt truyền vào sản phẩm, giảm tiêu hao chất đốt tại lò hơi.

• Tăng tuổi thọ đường ống: Giảm thiểu tối đa các cú sốc áp lực (hiện tượng thủy kích), bảo vệ các mối hàn và mặt bích kết nối khỏi nguy cơ rò rỉ.

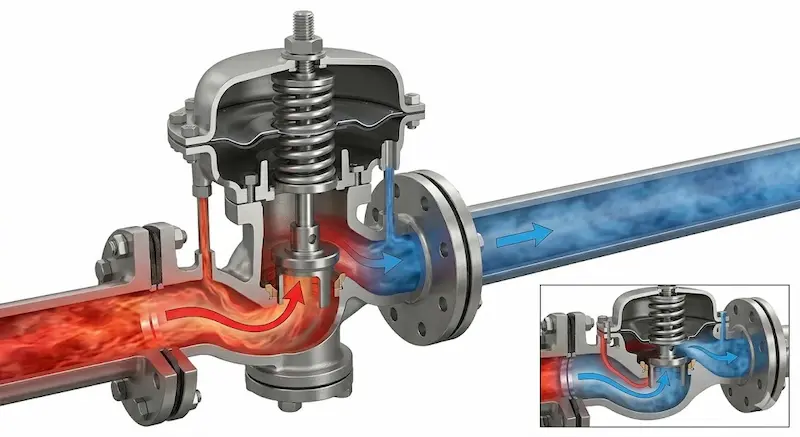

Nguyên lý hoạt động của van giảm áp hơi nước

Cơ chế vận hành của van giảm áp hơi nước dựa trên nguyên lý cân bằng lực tự động giữa áp lực của lò xo điều chỉnh và áp suất phản hồi từ dòng hơi ở đầu ra của van.

                      [ Vít chỉnh áp ]
                             |
                       [ Lò xo nén ] (Lực đẩy xuống F1)
                             |
  =======[ Màng Diaphragm / Piston ]=======
                             |         ▲
                         [ Đĩa van ]   | (Áp suất đầu ra phản hồi ngược F2)
                             |         |
  Dòng hơi vào (P1) ---->  [ Seat ] --------> Dòng hơi ra (P2)

Khi hệ thống vận hành, quy trình tự cân bằng áp diễn ra như sau:

• Khi áp suất đầu ra có xu hướng tăng cao: Áp lực hơi phản hồi ngược lên qua đường cảm biến sẽ đẩy màng diaphragm hoặc piston dịch chuyển đi lên, thắng lực nén của lò xo. Lúc này, trục van kéo đĩa van đóng bớt cửa van lại, làm giảm lượng hơi đi qua, kéo áp suất đầu ra hạ xuống đúng mức cài đặt.

• Khi áp suất đầu ra bị sụt giảm (do tăng tải tiêu thụ): Lực nén của lò xo lúc này lớn hơn áp suất phản hồi, đẩy màng van và trục van đi xuống. Cửa van mở rộng thêm, cho phép lượng hơi lưu thông nhiều hơn để bù đắp áp suất thiếu hụt.

Phân tích chuyên sâu từ chuyên gia

Tại sao hệ thống luôn cần lắp đồng hồ đo áp suất trước và sau van giảm áp? Đồng hồ phía trước giúp kỹ sư kiểm soát được áp suất từ nguồn cấp (P1) có nằm trong dải làm việc an toàn của van hay không. Đồng hồ phía sau (P2) là căn cứ trực quan duy nhất để người vận hành xoay vít chỉnh áp, thiết lập chính xác áp suất mong muốn cho thiết bị tiêu thụ. Nếu thiếu hai đồng hồ này, việc hiệu chỉnh van hoàn toàn là mù quáng và cực kỳ nguy hiểm.

Cấu tạo van giảm áp hơi nước gồm những bộ phận nào?

Để chịu được nhiệt độ cao của hơi nóng lên tới hơn 200°C và áp lực liên tục, cấu tạo của dòng van này phức tạp hơn nhiều so với các loại van nước thông thường.

Thân van (Body)

Thân van là phần bọc chịu lực chính, có cấu trúc rỗng để dẫn dòng hơi đi qua. Do phải làm việc trong môi trường nhiệt độ cao và áp suất lớn, thân van thường được đúc bằng gang dẻo (cho hệ áp trung bình), thép carbon WCB hoặc inox 304/316 (cho hệ hơi yêu cầu độ sạch cao hoặc môi trường ăn mòn).

Lò xo điều chỉnh áp suất

Nằm ở phần cổ van, đây là bộ phận tạo ra lực nén (F1) để đối trọng với áp suất hơi đầu ra. Độ cứng và độ đàn hồi của lò xo quyết định dải điều chỉnh áp suất của van (ví dụ: dải 1–5 bar, 4–10 bar).

Màng diaphragm hoặc piston

Đây là linh hồn cảm biến của van. Đối với loại diaphragm valve, màng định hình bằng cao thể chịu nhiệt cao hoặc inox mỏng sẽ trực tiếp nhận lực ép của hơi. Đối với dòng piston pressure reducing valve, quả piston di chuyển tịnh tiến trong xi-lanh sẽ làm nhiệm vụ này. Bộ phận này co giãn hoặc tịnh tiến để truyền chuyển động đóng mở đến đĩa van.

Đĩa van và Ghế van (Seat)

Cặp đôi trực tiếp thực hiện việc tiết lưu dòng hơi. Đĩa và ghế van thường được làm bằng inox cứng hoặc hợp kim chịu mài mòn cao (Stellite) nhằm chống lại hiện tượng xói mòn do dòng hơi tốc độ cao cắt qua liên tục khi van đóng nhỏ.

Vít chỉnh áp

Nằm ở đỉnh cao nhất của van, cho phép kỹ sư dùng lục lăng hoặc cờ-lê tác động xoay để siết chặt hoặc nới lỏng lò xo, từ đó thiết lập giá trị áp suất đầu ra cố định cho hệ thống.

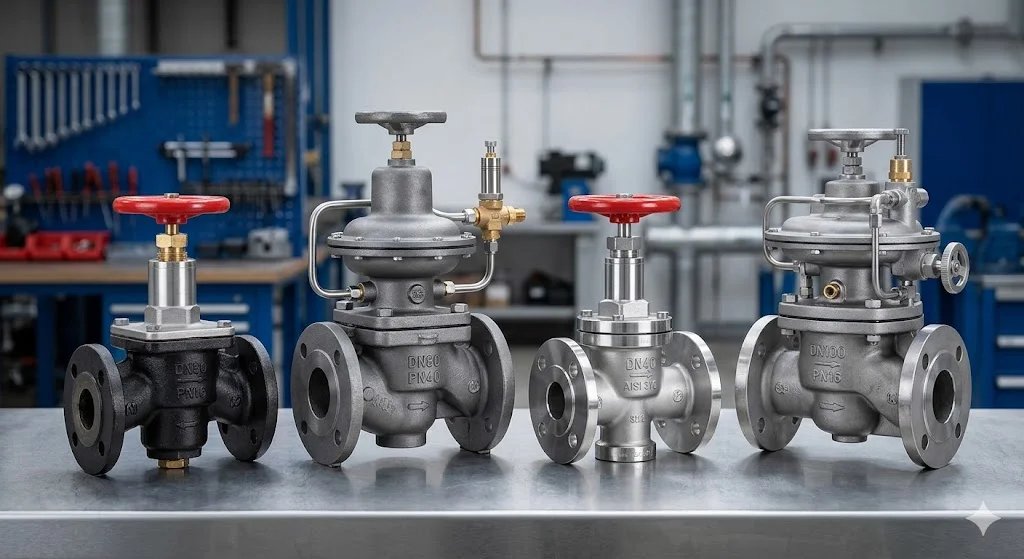

Phân loại van giảm áp hơi nước phổ biến

Tùy thuộc vào quy mô hệ thống, lưu lượng và điều kiện làm việc, van giảm áp hơi nước được chia thành các dòng sản phẩm đặc trưng:

Theo cơ chế hoạt động

• Van tác động trực tiếp (Direct Acting): Thiết kế nhỏ gọn, đĩa van chuyển động trực tiếp theo sự co giãn của màng van. Dòng này phù hợp cho các hệ thống hơi quy mô nhỏ, lưu lượng thấp và tải tiêu thụ ít biến động.

• Van tác động gián tiếp (Pilot Operated): Sử dụng một van phụ (van pilot) nhỏ ở trên để điều khiển dòng hơi phụ tác động vào màng hoặc piston của van chính. Dòng van phi-lốt này có độ chính xác cực cao, chịu được lưu lượng cực lớn, là lựa chọn bắt buộc cho các đường ống hơi áp lực cao trong công nghiệp nặng.

Theo vật liệu và kiểu kết nối

• Van gang / Thép: Chuyên dùng cho các hệ hơi sấy công nghiệp, nhà máy sản xuất bao bì, dệt nhuộm nhờ khả năng chịu nhiệt dẻo dai và tối ưu chi phí.

• Van inox / Nối ren hoặc Mặt bích: Các hệ thống hơi tinh khiết phục vụ ngành thực phẩm, y tế bắt buộc phải dùng thân inox để tránh han gỉ. Các cỡ ống nhỏ (dưới DN50) thường dùng nối ren, trong khi ống lớn dùng nối mặt bích tiêu chuẩn JIS, ANSI, DIN để đảm bảo chịu lực bám xé.

Thông số kỹ thuật quan trọng khi chọn van giảm áp hơi

Việc lựa chọn van dựa theo kinh nghiệm ước chừng là nguyên nhân hàng đầu dẫn đến hỏng hóc hệ thống. Bạn cần tính toán chính xác các thông số sau:

So sánh van giảm áp hơi với các loại van khác

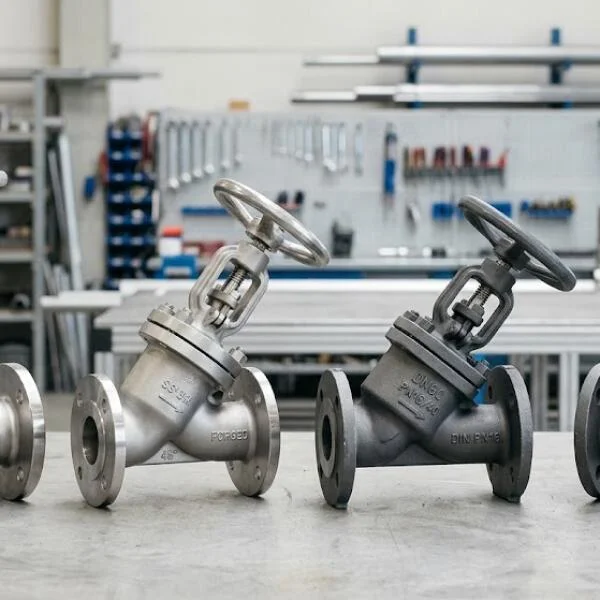

Để làm rõ tính chuyên dụng của thiết bị, hãy cùng đối chiếu van giảm áp hơi nước với van cầu và van an toàn trong hệ thống hơi:

Phân tích ứng dụng: Van giảm áp hoàn toàn không thể thay thế cho van an toàn và ngược lại. Van giảm áp làm nhiệm vụ điều hòa áp suất chạy máy hàng ngày, còn van an toàn đóng vai trò như chốt chặn cuối cùng, chỉ bật mở xả hơi ra ngoài khi toàn bộ hệ thống gặp sự cố quá tải nghiêm trọng. Một hệ hơi chuẩn kỹ thuật bắt buộc phải phối hợp đồng thời cả ba loại van này.

Van giảm áp hơi nước được dùng ở đâu?

Thiết bị này có mặt tại mọi ngóc ngách của các ngành công nghiệp sử dụng nhiệt năng:

• Hệ thống phân phối hơi nồi hơi (Boiler): Điều áp dòng hơi chính từ áp lực cao xuống các mức áp suất nhánh phù hợp cho từng phân xưởng.

• Nhà máy chế biến thực phẩm, nước giải khát: Kiểm soát nhiệt độ hấp tiệt trùng thông qua kiểm soát áp suất hơi đầu vào các nồi nấu cánh khuấy.

• Ngành dệt may, giặt là công nghiệp: Cung cấp hơi khô ổn định cho các máy là ga, máy sấy form áo, đảm bảo chất lượng vải không bị cháy hỏng do quá nhiệt.

• Nhà máy sản xuất giấy, bao bì: Cấp hơi ổn định cho các lô sấy giấy căng bề mặt, giúp giấy khô đều và không bị giòn gãy.

Sai lầm thường gặp khi sử dụng van giảm áp hơi

• Không lắp lọc Y (Y-Strainer) phía trước van: Dòng hơi nóng thường cuốn theo xỉ hàn, vảy rỉ sét của đường ống. Nếu không có lọc Y giữ lại, cặn bẩn sẽ kẹt vào phần đĩa và ghế van, khiến van không thể đóng kín, dẫn đến hiện tượng áp suất đầu ra tự động tăng bằng áp suất đầu vào khi dừng tải.

• Không lắp bẫy hơi (Steam Trap) xả nước ngưng: Nước ngưng đọng lại trước van tạo ra các cú va đập thủy lực mạnh như búa bổ. Lực va đập này đập trực tiếp vào màng van diaphragm làm rách hoặc móp méo kết cấu cơ khí bên trong.

• Lắp ngược chiều dòng chảy: Việc lắp ngược hướng mũi tên đúc trên thân van khiến áp lực đầu vào đẩy ngược màng van, làm tê liệt hoàn toàn chức năng tự điều áp của thiết bị.

Hướng dẫn chọn van giảm áp hơi nước phù hợp (Checklist)

Hãy áp dụng bảng checklist dưới đây trước khi làm việc với nhà cung cấp để chọn đúng model thiết bị:

•  Bước 1: Xác định thông số áp suất nguồn cấp ($P_1$) và áp suất làm việc yêu cầu ($P_2$).

•  Bước 2: Tính toán chính xác lưu lượng hơi tiêu thụ lớn nhất của thiết bị hạ nguồn (tính bằng kg/h hoặc tấn/h).

•  Bước 3: Kiểm tra loại hơi sử dụng (Hơi bão hòa thông thường hay hơi quá nhiệt nhiệt độ cao).

•  Bước 4: Lựa chọn kiểu thân van dựa trên ứng dụng (Ưu tiên thân inox cho thực phẩm/y tế; Thân gang/thép cho dệt may, bao bì công nghiệp).

Mẹo kỹ thuật nhanh: Đối với các hệ thống đường ống lớn có lưu lượng hơi thay đổi liên tục và biên độ rộng, bạn hãy ưu tiên chọn dòng van tác động gián tiếp dạng phi-lốt (Pilot Operated) để có độ nhạy bén và độ bền bỉ cao nhất.

Lưu ý khi lắp đặt và bảo trì van giảm áp hơi

Để van hoạt động bền bỉ trên 5 năm mà không gặp sự cố, quy trình lắp đặt cần tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Vị trí lắp đặt đúng: Van phải được lắp trên đoạn ống nằm ngang, bầu lò xo hướng thẳng đứng lên trên hoặc xuống dưới theo đúng catalogue hướng dẫn.

2. Cụm van tiêu chuẩn: Một cụm van giảm áp chuẩn bao gồm: Van chặn đầu vào -> Lộc Y -> Bẫy hơi xả nước ngưng -> Van giảm áp chính (kèm đồng hồ áp trước/sau) -> Van an toàn -> Van chặn đầu ra. Bạn có thể tham khảo chi tiết sơ đồ kỹ thuật này tại hệ thống bài viết [hướng dẫn lắp đặt trạm giảm áp hơi nước tiêu chuẩn].

3. Quy trình xả cặn đường ống: Trước khi cho van hoạt động lần đầu, bắt buộc phải mở van bypass để thổi sạch toàn bộ rác, xỉ hàn bên trong đường ống ra ngoài, tránh làm xước đĩa van mới.

4. Bảo trì định kỳ: Định kỳ từ 6 – 12 tháng, kỹ sư cần tháo van để vệ sinh lưới lọc phụ bên trong, kiểm tra độ đàn hồi của lò xo và tình trạng bề mặt màng diaphragm để thay thế kịp thời.

Câu hỏi thường gặp về van giảm áp hơi nước (FAQ)

Van giảm áp hơi nước có tự điều chỉnh áp suất không?

Trả lời: Có. Thiết bị vận hành hoàn toàn tự động dựa trên năng lượng của chính dòng hơi thông qua cơ chế cân bằng lực nội tại mà không cần cấp nguồn điện hay khí nén điều khiển từ bên ngoài.

Có cần lắp lọc Y trước van giảm áp không?

Trả lời: Rất cần thiết. Lọc Y là tấm lá chắn bảo vệ ghế van và đĩa van khỏi rác vụn, xỉ hàn. Thiếu lọc Y, van giảm áp thường chỉ hoạt động tốt trong vài tuần đầu trước khi bị kẹt rò rỉ do cặn bám.

Vì sao van giảm áp hơi bị hú hoặc có tiếng ồn lớn khi chạy?

Trả lời: Tiếng hú lớn thường xảy ra do vận tốc dòng hơi qua van vượt quá tốc độ âm thanh (do chọn kích cỡ van quá nhỏ so với lưu lượng thực tế) hoặc do hiện tượng sụt áp quá sâu tại một cửa van đơn lẻ.

Van giảm áp hơi nóng có dùng chung cho hệ thống nước được không?

Trả lời: Không nên. Dù cùng nguyên lý giảm áp nhưng vật liệu màng van, lò xo và cấu trúc tết chèn của van hơi được thiết kế chuyên dụng để chịu nhiệt độ rất cao và tính chất giãn nở của khí. Dùng van hơi cho nước hoặc ngược lại sẽ khiến van nhanh chóng bị rò rỉ, mất kiểm soát dải áp.

Kết luận

Đóng vai trò như một người gác cổng mẫn cán, van giảm áp hơi nước là thiết bị không thể thiếu để duy trì sự ổn định, an toàn và nâng cao hiệu suất kinh tế cho mọi nhà máy nhiệt công nghiệp. Việc thấu hiểu tường tận cấu tạo van giảm áp hơi cũng như tuân thủ quy trình lựa chọn, lắp đặt chuẩn kỹ thuật sẽ giúp doanh nghiệp phòng ngừa từ xa mọi rủi ro hư hỏng hệ thống ống dẫn.
