Hướng dẫn chi tiết về cấu tạo van cầu và cách lựa chọn tối ưu cho hệ thống

Trong các hệ thống đường ống công nghiệp hiện nay, việc gặp phải các sự cố như van hoạt động kém hiệu quả do chọn sai chủng loại, hệ thống bị tụt áp đột ngột hoặc rò rỉ lưu chất diễn ra khá phổ biến. Đặc biệt, đối với các môi trường khắc nghiệt như hơi nóng áp lực cao, một chiếc van không phù hợp sẽ rất nhanh bị hư hỏng, gây gián đoạn vận hành và tiêu tốn chi phí sửa chữa.

Để khắc phục và phòng ngừa những rủi ro này, kỹ sư vận hành bắt buộc phải thấu hiểu rõ ràng về cấu tạo van cầu cũng như nguyên lý vận hành của chúng. Bài viết này sẽ phân tích chuyên sâu từ định nghĩa van cầu là gì, chi tiết từng bộ phận cấu thành, cơ chế hoạt động, cho đến các ứng dụng thực tế giúp bạn đưa ra quyết định mua sắm chính xác nhất.

Vì sao cần hiểu cấu tạo van cầu trước khi lựa chọn?

Nhiều doanh nghiệp thường gặp sai lầm khi chọn van dựa trên cảm tính hoặc chỉ quan tâm đến kích thước đường ống mà bỏ qua yếu tố kỹ thuật bên trong. Khi dòng lưu chất áp lực cao đi qua một chiếc van không đáp ứng đủ tiêu chuẩn, đĩa van có thể bị biến dạng, trục van bị kẹt hoặc gioăng làm kín bị xé rách.

Muốn chọn đúng thiết bị, tối ưu hóa chi phí đầu tư và đảm bảo an toàn cho toàn bộ hệ thống, bạn cần phải hiểu rõ cấu tạo van cầu và cách thức nó phản ứng dưới các điều kiện nhiệt độ, áp suất khác nhau. Nội dung bài viết dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện nhất về:

• Các bộ phận cấu tạo chi tiết.

• Nguyên lý van cầu trong việc điều tiết và đóng cắt.

• Cách phân loại và tiêu chuẩn kỹ thuật.

• Ứng dụng thực tế và sai lầm cần tránh khi lắp đặt.

Van cầu là gì?

Van cầu là gì? Đây là câu hỏi cơ bản nhưng lại là nền tảng để nhận diện thiết bị này trong hệ thống.

Van cầu là loại van công nghiệp dùng để đóng mở hoặc điều tiết lưu chất bằng cơ chế nâng hạ đĩa van theo phương thẳng đứng.

                  [ Tay quay ]
                       |
                   [ Trục van ]
                       |
  Dòng vào ----> \_ [Đĩa van] _/ ----> Dòng ra
                    [Vòng đệm]

Khác với van cổng chỉ có chức năng đóng hoặc mở hoàn toàn, van cầu sở hữu khả năng điều tiết lưu lượng cực kỳ chính xác. Bạn có thể dễ dàng nhận biết loại van này thông qua hình dáng ngoại quan với phần thân dạng bầu hoặc hình cầu đặc trưng.

Khi dòng lưu chất đi qua van cầu, chúng sẽ bị đổi hướng bên trong thân van (thường di chuyển theo hình chữ S). Nhờ đặc tính này, van cầu trở thành lựa chọn hàng đầu cho các môi trường lưu chất có tính chất phức tạp và đòi hỏi kiểm soát lưu lượng nghiêm ngặt như hơi nóng (steam), nước nóng, dầu nóng và khí nén.

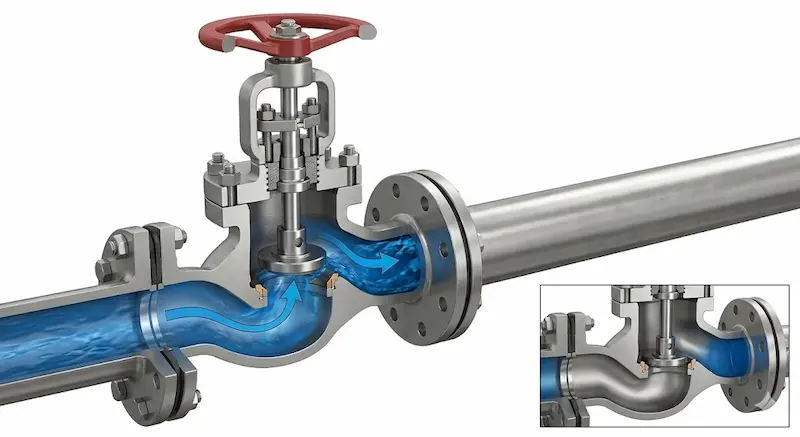

Nguyên lý hoạt động của van cầu

Nguyên lý van cầu vận hành dựa trên chuyển động tịnh tiến. Khi người vận hành tác động lực vào tay quay vô lăng (hoặc bộ truyền động điện/khí nén), lực momen xoắn này sẽ truyền động trực tiếp làm quay trục van. Trục van với các ren khớp nối sẽ chuyển hóa chuyển động quay thành chuyển động tịnh tiến, từ đó nâng hoặc hạ đĩa van ra khỏi hoặc áp sát vào ghế van (valve seat).

Về trạng thái hoạt động, van cầu có 3 chế độ vận hành chính:

• Đóng hoàn toàn: Đĩa van hạ xuống mức thấp nhất, ép chặt vào ghế van tạo độ kín tuyệt đối, ngăn dòng lưu chất đi qua.

• Mở hoàn toàn: Đĩa van được nâng lên vị trí cao nhất, giải phóng toàn bộ không gian cửa van cho lưu chất lưu thông.

• Điều tiết trung gian: Đĩa van được giữ ở các vị trí lơ lửng, cho phép điều chỉnh lưu lượng dòng chảy lớn hay nhỏ tùy ý.

       MỞ HOÀN TOÀN                     ĐIỀU TIẾT                      ĐÓNG HOÀN TOÀN
       [ Trục van ]                   [ Trục van ]                     [ Trục van ]
            ▲                              ▲▼                               ▼
       [ Đĩa van ]                    [ Đĩa van ]                      [ Đĩa van ]
  ~~~~~~~~~~~~~~~~~~~~           ~~~~~~~~~~~~~~~                 ====================
  [    Ghế van       ]           [    Ghế van   ]                 [    Ghế van       ]

Vì sao van cầu điều tiết tốt hơn van cổng nhưng tổn thất áp suất lớn hơn?

Nguyên nhân nằm ở cấu trúc dòng chảy. Ở van cổng, đĩa van chuyển động vuông góc với dòng chảy, khi mở một phần sẽ gây hiện tượng xâm thực và rung lắc mạnh. Trong khi đó, đĩa van cầu di chuyển song song với hướng dòng chảy, giúp việc kiểm soát khoảng cách giữa đĩa và ghế van trở nên mượt mà và chính xác hơn.

Tuy nhiên, do dòng lưu chất bên trong van cầu bắt buộc phải chuyển hướng dạng chữ S (đi từ dưới lên qua cửa van rồi mới đi ra), lực cản lưu chất sinh ra là rất lớn. Điều này giải thích vì sao tổn thất áp suất (áp lực đầu ra thấp hơn đầu vào) của van cầu luôn cao hơn hẳn so với van cổng hoặc van bi.

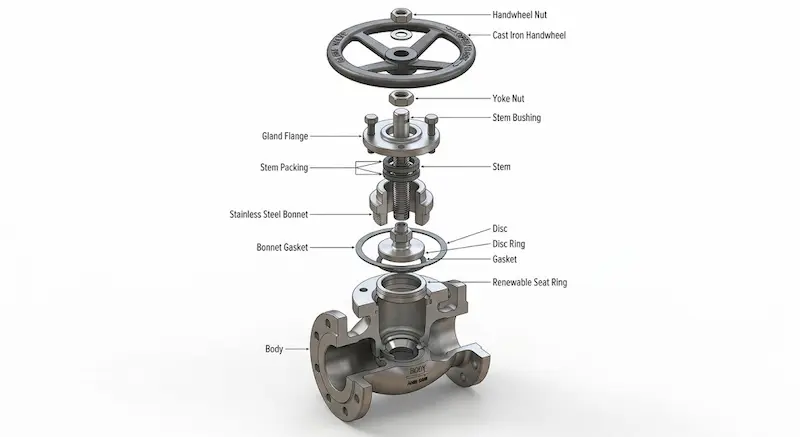

Cấu tạo van cầu gồm những bộ phận nào?

Một chiếc van cầu hoàn chỉnh được lắp ráp từ nhiều chi tiết cơ khí chính xác. Việc hiểu rõ cấu tạo từng bộ phận sẽ giúp bạn dễ dàng bắt bệnh và bảo trì thiết bị.

Thân van (Body)

Đây là phần vỏ bọc bên ngoài, chịu trách nhiệm chứa toàn bộ lưu chất và bảo vệ các chi tiết bên trong. Cấu tạo thân van cầu thường được đúc dày dặn từ các vật liệu như gang, đồng, inox hoặc thép đặc chủng. Vật liệu của thân van quyết định trực tiếp đến giới hạn chịu áp lực và nhiệt độ của thiết bị.

Nắp van (Bonnet)

Nắp van được kết nối với thân van thông qua các bu-lông hoặc ren. Bộ phận này không chỉ giữ vai trò bảo vệ trục van mà còn tạo ra một khoang kín, kết hợp với gioăng để ngăn chặn lưu chất rò rỉ ngược lên phía trên bộ điều khiển.

Đĩa van (Disc)

Là bộ phận trực tiếp chặn hoặc mở dòng lưu chất. Thiết kế của đĩa van cầu rất đa dạng để phù hợp với từng nhu cầu:

• Plug disc (Dạng nút): Có dạng hình nón thuôn dài, cho khả năng điều tiết lưu lượng tốt nhất.

• Composition disc (Dạng phẳng có đệm): Sử dụng một vòng đệm mềm (như cao thể, PTFE) gắn trên đĩa để tăng độ kín khi đóng van.

• Needle disc (Dạng kim): Thường dùng cho các cỡ van nhỏ, cần độ chính xác cực cao trong điều tiết.

Trục van (Stem)

Stem van cầu (trục van) là thanh kim loại kết nối tay quay với đĩa van. Do phải liên tục chịu lực kéo, nén và ma sát, trục van đòi hỏi phải làm từ vật liệu chịu lực tốt và chống ăn mòn cao như thép hợp kiếm hoặc inox không gỉ.

Tay quay / Bộ truyền động

Là nơi tiếp nhận lực điều khiển. Hệ thống thông thường sẽ dùng tay quay vô lăng cơ học. Tuy nhiên, trong các dây chuyền tự động hóa, bộ phận này sẽ được thay thế bằng bộ điều khiển điện tử hoặc bộ truyền động khí nén để vận hành từ xa.

Gioăng làm kín (Packing / Gasket)

Nằm ở cổ van và giữa các khớp nối, gioăng làm kín (làm từ PTFE, Graphite hoặc kim loại mềm) giúp đảm bảo lưu chất không bị thất thoát ra môi trường bên ngoài, đặc biệt quan trọng trong các hệ thống dẫn khí độc hoặc hơi nóng.

Phân loại Cấu tạo van cầu phổ biến hiện nay

Để quý khách hàng dễ dàng định hình sản phẩm khi chọn mua, van cầu thường được phân chia theo các tiêu chí rõ ràng sau:

Theo kiểu thân van

• Van cầu chữ ngã (Standard Pattern): Loại phổ biến nhất, dòng chảy uốn góc chữ S, có tổn thất áp suất cao nhất nhưng điều tiết tốt nhất.

• Van cầu chữ Y (Y-Pattern): Trục van và cửa van nghiêng một góc khoảng 45 độ so với dòng chảy. Thiết kế này giảm thiểu tối đa lực cản, giúp hạ thấp tổn thất áp suất.

• Van cầu góc (90 độ): Thân van bẻ góc vuông, vừa làm nhiệm vụ điều tiết dòng chảy vừa thay thế cho một co cút nối ống 90 độ.

Theo vật liệu chế tạo

• Van cầu gang: Giá thành hợp lý, dùng nhiều cho hệ thống nước sạch, nước thải nhẹ, nhiệt độ trung bình.

• Van cầu đồng: Kích thước nhỏ, thường dùng nối ren trong dân dụng hoặc hệ thống HVAC.

• Van cầu inox (SUS304, SUS316): Chịu ăn mòn hóa học xuất sắc, dùng cho thực phẩm, dược phẩm, hóa chất độc hại.

• Van cầu thép (WCB, A105): Chịu nhiệt độ cực cao (lên đến 400°C) và áp lực lớn. Đây là lý do vì sao hệ thống hơi nóng (steam) trung tâm bắt buộc phải dùng van cầu thép để đảm bảo an toàn, tránh hiện tượng nứt vỡ do sốc nhiệt.

Theo kiểu kết nối và điều khiển

• Kết nối: Nối ren (cho ống nhỏ dưới DN50), Mặt bích (tiêu chuẩn JIS, ANSI, DIN cho ống lớn), hoặc Nối hàn (cho hệ áp lực rất cao).

• Điều khiển: Vận hành thủ công bằng tay quay hoặc vận hành tự động bằng điện/khí nén.

Thông số kỹ thuật quan trọng của Cấu tạo van cầu

Khi đọc catalogue hoặc yêu cầu báo giá từ các nhà cung cấp, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau:

Hệ quả của việc chọn sai thông số kỹ thuật

Áp suất và nhiệt độ là hai yếu tố tác động trực tiếp đến độ bền phân tử của vật liệu. Nếu bạn dùng van có tiêu chuẩn áp suất thấp (ví dụ PN10) vào hệ thống có áp lực đỉnh lên tới 14 bar, van có thể bị nổ tung thân van.

Bên cạnh đó, việc chọn sai tiêu chuẩn mặt bích (như mang van tiêu chuẩn DIN lắp vào đường ống tiêu chuẩn JIS) sẽ khiến các lỗ bu-lông không trùng khớp nhau, dẫn đến không thể lắp đặt hoặc cố tình siết lệch gây rò rỉ nghiêm trọng.

So sánh van cầu với các loại van khác

Để làm rõ lý do khi nào nên ưu tiên sử dụng van cầu, hãy cùng làm một bảng so sánh nhanh với van cổng và van bi:

Phân tích chuyên sâu:

Bạn nên ưu tiên chọn van cầu khi hệ thống yêu cầu kiểm soát chính xác lưu lượng dòng chảy tại các vị trí như: ngõ ra của lò hơi, đường ống cấp nhánh, hoặc hệ trộn lưu chất.

Ngược lại, van cầu hoàn toàn không phù hợp cho các hệ thống cần lưu lượng xả lớn, tốc độ dòng chảy nhanh hoặc các hệ thống vận chuyển chất lỏng có chứa bùn xỉ, cặn lớn (vì cấu trúc uốn cong chữ S bên trong thân van sẽ giữ cặn lại, gây tắc nghẽn van nhanh chóng).

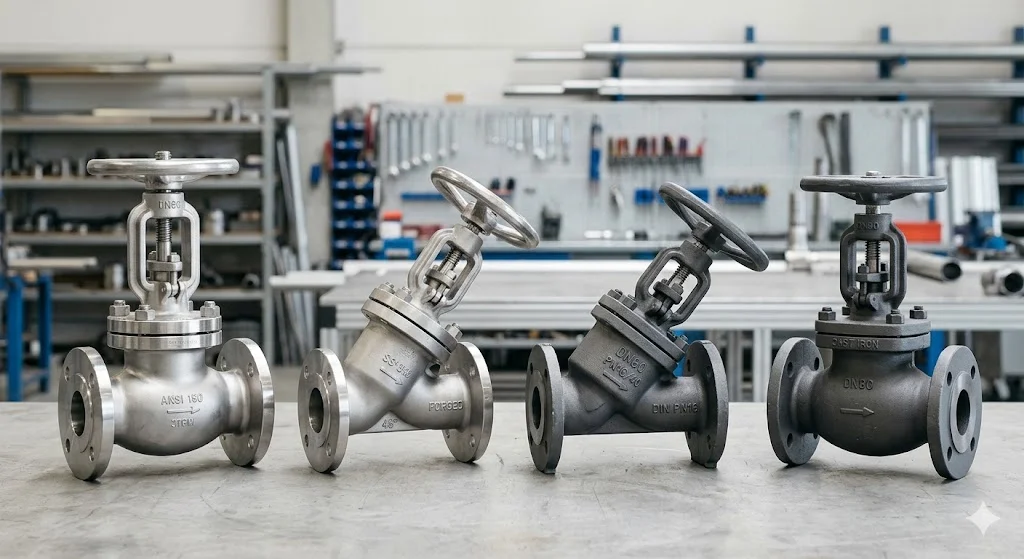

Cấu tạo van cầu được sử dụng trong những hệ thống nào?

Nhờ vào khả năng chịu tải dòng chảy tốt và độ kín khít cao khi đóng, van cầu góp mặt trong hầu hết các ngành công nghiệp nặng:

• Hệ thống hơi nóng (Boiler/Steam): Từ các nhà máy dệt nhuộm, thực phẩm cho đến các nhà máy nhiệt điện, van cầu là thiết bị chặn và tiết lưu hơi nước cốt lõi.

• Hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nước nóng trong các tháp giải nhiệt, hệ thống điều hòa trung tâm tòa nhà.

• Hệ dầu khí và hóa chất: Sử dụng van cầu inox hoặc thép hợp kim để kiểm soát lưu lượng dầu truyền nhiệt hoặc các lưu chất có tính ăn mòn.

[Lò hơi (Boiler)] ---> (Van cầu thép điều tiết) ---> [Hệ thống sấy/Nhiệt điện]

Lưu ý môi trường hạn chế: Tuyệt đối không dùng van cầu thông thường cho các môi trường lưu chất có độ sệt cao, chứa nhiều tạp chất lơ lửng như nước thải chưa qua xử lý, bùn lỏng hoặc nước lẫn đá dăm.

Sai lầm thường gặp khi sử dụng van cầu

• Lắp ngược chiều dòng chảy: Trên thân van cầu luôn đúc nổi một mũi tên chỉ hướng dòng chảy. Nếu bạn lắp ngược, áp lực lưu chất sẽ đẩy từ trên đĩa van xuống thay vì hỗ trợ nâng đĩa, khiến việc mở van cực kỳ nặng và làm giảm 50% tuổi thọ trục van.

• Dùng van cầu thay van đóng mở nhanh: Bản chất van cầu cần xoay nhiều vòng ren để đóng/mở. Nếu hệ thống yêu cầu ngắt dòng khẩn cấp trong vòng 1–2 giây, bạn bắt buộc phải dùng van bi hoặc van bướm điều khiển khí nén hành trình nhanh.

• Bỏ quên bảo trì bộ phận tết chèn (Packing): Gioăng cổ van sau một thời gian dài chịu nhiệt sẽ bị khô và co ngót. Việc không siết lại hoặc thay thế định kỳ sẽ làm rò rỉ dòng chất lỏng/khí nóng ra ngoài, gây nguy hiểm cho thợ vận hành.

Hướng dẫn lựa chọn Cấu tạo van cầu phù hợp (Checklist)

Để chọn mua được sản phẩm chuẩn xác ngay từ lần đầu tiên, hãy áp dụng bộ checklist chuyên gia dưới đây:

•  Bước 1: Xác định môi chất: Lưu chất là gì? (Hơi nước, nước sạch, hóa chất, hay dầu nhiệt?).

•  Bước 2: Kiểm tra nhiệt độ và áp suất: Nhiệt độ đỉnh là bao nhiêu? Áp suất vận hành thực tế và áp suất thiết kế (PN16, PN25, Class 150...)?

•  Bước 3: Chọn kiểu kết nối: Đường ống hiện tại dùng kết nối ren hay mặt bích tiêu chuẩn nào?

•  Bước 4: Xác định mục đích: Dùng thuần túy để đóng/mở hay dùng để điều tiết lưu lượng thường xuyên?

Mẹo nhanh từ kỹ sư: Nếu hệ thống là hơi nóng áp cao, hãy chọn ngay van cầu thân thép đúc, đĩa van bằng inox chịu nhiệt. Nếu là hệ thống hóa chất/thực phẩm, bắt buộc phải dùng van cầu inox toàn bộ có gioăng đệm PTFE. Còn đối với hệ thống nước sạch dân dụng, van cầu bằng đồng hoặc gang là phương án kinh tế tối ưu nhất.

Lưu ý khi lắp đặt và bảo trì van cầu

1. Tuân thủ hướng mũi tên: Trước khi hàn hoặc siết bích, hãy kiểm tra kỹ hướng mũi tên trên thân van phải trùng với hướng đi của dòng lưu chất trong ống.

2. Không dùng lực đòn bẩy quá đà: Khi đóng van bằng tay, chỉ cần siết chặt vừa tay bằng vô lăng. Việc dùng thêm ống công (đòn bẩy) để siết quá lực sẽ làm cong trục van hoặc làm nứt vỡ đĩa van.

3. Vệ sinh đường ống trước khi lắp: Các xỉ hàn, cát đá bám trong ống có thể kẹt vào ghế van khi đóng, làm rách gioăng và gây hiện tượng đóng không kín (rò rỉ trong).

4. Bôi trơn định kỳ: Định kỳ 3–6 tháng nên bôi mỡ chịu nhiệt vào phần ren lộ ra của trục van để quá trình đóng mở luôn nhẹ nhàng, không bị kẹt rít.

Câu hỏi thường gặp về cấu tạo van cầu (FAQ)

Cấu tạo van cầu có dùng để điều tiết lưu lượng được không?

Trả lời: Có. Đây chính là ưu điểm vượt trội nhất của van cầu so với van cổng và van bi. Thiết kế đĩa van nâng hạ tịnh tiến song song với dòng chảy cho phép kiểm soát lưu lượng cực kỳ mịn và chính xác mà không sợ làm hỏng các chi tiết bên trong.

Van cầu khác van cổng ở điểm nào?

Trả lời: Cấu tạo van cầu chuyên dùng để điều tiết lưu lượng, độ kín cao nhưng tổn thất áp suất lớn do dòng chảy bị uốn cong. Van cổng chỉ dùng để đóng hoặc mở hoàn toàn, không gây tổn thất áp suất khi mở hết nhưng không thể dùng để tiết lưu dòng chảy.

Bộ phận nào dễ hư hỏng nhất trong van cầu?

Trả lời: Gioăng làm kín (Packing) ở cổ van và bề mặt tiếp xúc của đĩa van/ghế van (Seat) là các vị trí dễ bị mài mòn, xé rách nhất do phải liên tục chịu lực ma sát và áp lực của lưu chất.

Van cầu inox thường dùng cho môi trường nào?

Trả lời: Van cầu inox (SUS304, SUS316) thích hợp nhất cho môi trường có tính ăn mòn cao như hóa chất, axit, hệ thống xử lý nước thải công nghiệp chứa chất hóa học, hoặc các hệ thống yêu cầu độ vệ sinh tuyệt đối như chế biến thực phẩm, nước giải khát, dược phẩm.

Kết luận

Việc nắm vững kiến thức về cấu tạo van cầu, nguyên lý vận hành dòng chảy chữ S cũng như các thông số kỹ thuật cốt lõi là chìa khóa giúp bạn lựa chọn đúng thiết bị cho hệ thống của mình. Đầu tư đúng loại van ngay từ đầu không chỉ giúp hệ thống vận hành an toàn, trơn tru mà còn tiết kiệm hàng chục triệu đồng chi phí bảo trì, thay thế sau này.
