Giải Pháp Kết Nối Toàn Diện: Vì Sao Flange Joint HDPE Được Dùng Nhiều Trong Hệ Thống Đường Ống?

Trong các hệ thống cấp nước đô thị, nhà máy xử lý nước thải và đường ống công nghiệp, ống nhựa HDPE luôn là lựa chọn hàng đầu nhờ độ bền cao và khả năng chống ăn mòn tuyệt vời. Tuy nhiên, thách thức lớn nhất của các kỹ sư vận hành không nằm ở thân ống, mà nằm ở các điểm kết nối. Làm thế nào để liên kết ống HDPE với các thiết bị kim loại như van, bơm, hoặc làm sao để tháo lắp bảo trì một phân đoạn ống một cách nhanh chóng mà không phải cắt bỏ đường ống?

Thực tế vận hành cho thấy, việc kết nối không đúng kỹ thuật tại các vị trí chuyển đổi này rất dễ gây ra hiện tượng rò rỉ tại điểm nối, gây thất thoát lưu chất và làm gián đoạn toàn bộ hệ thống. Để giải quyết triệt để vấn đề khó tháo lắp và đảm bảo độ kín tuyệt đối, giải pháp flange joint hdpe (mối nối mặt bích HDPE) đã trở thành một tiêu chuẩn kỹ thuật không thể thay thế. Phương pháp hdpe flange connection này cung cấp một mối nối cơ học có độ linh hoạt cao, giúp tối ưu hóa tiến độ thi công và đơn giản hóa quy trình bảo dưỡng. Việc lựa chọn đúng loại hdpe pipe fitting phù hợp chính là chìa khóa để đảm bảo tuổi thọ vận hành cho toàn bộ công trình.

Flange Joint HDPE Là Gì?

Flange joint hdpe (mối nối mặt bích HDPE) là kiểu kết nối cơ học có thể tháo rời, được sử dụng để liên kết hai đoạn ống HDPE với nhau hoặc kết nối ống HDPE với các phụ kiện kim loại, van, và bơm trong hệ thống đường ống công nghiệp.

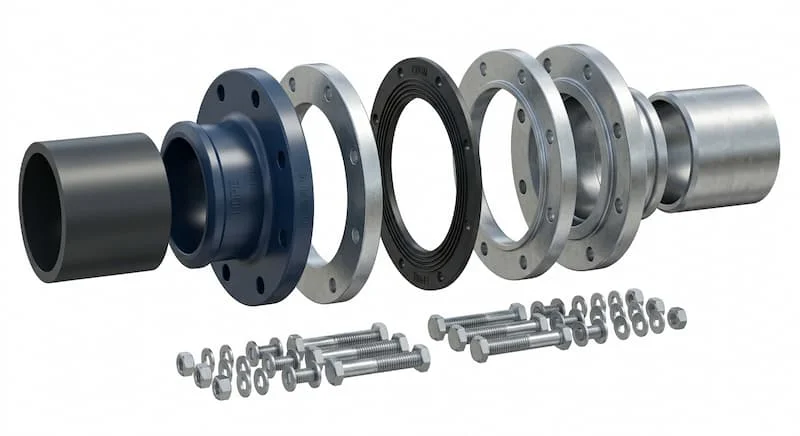

Một bộ phụ kiện hdpe flange connection hoàn chỉnh bao gồm các thành phần cấu tạo cơ bản sau:

• Stub End (Đầu nối bích HDPE): Phần phụ kiện nhựa có viền gờ, được hàn nung chảy trực tiếp vào đầu ống HDPE bằng phương pháp hàn đối đầu (butt fusion).

• Backing Ring (Vòng đệm mặt bích): Thường làm bằng thép mạ kẽm hoặc inox, lồng phía sau stub end để ép chặt mối nối khi siết bu lông.

• Gasket (Gioăng làm kín): Thường làm bằng cao bám cao su EPDM hoặc NBR, đặt giữa hai mặt bích để điền đầy khoảng trống và ngăn lưu chất rò rỉ.

• Bu lông, ê cu và vòng đệm: Hệ thống liên kết cơ học tạo lực ép giữ toàn bộ cụm bích.

Cơ chế hoạt động của hdpe flange adapter dựa trên nguyên lý ép kín bằng lực siết bu lông. Khi siết chặt các bu lông, hai vòng backing ring sẽ ép chặt hai đầu stub end lại với nhau, nén phẳng lớp gioăng cao su ở giữa để tạo thành một mối liên kết kín khít, chịu được áp lực cao. Đây là loại hdpe flange fitting và polyethylene pipe flange phổ biến nhất hiện nay nhờ tính linh hoạt và độ an toàn cơ học vượt trội.

Nguyên Lý Làm Kín Của Mối nối mặt bích hdpe

Nguyên lý cốt lõi của Mối nối mặt bích hdpe dựa trên cơ chế truyền lực: áp lực siết bu lông chuyển hóa thành lực ép dọc trục, nén chặt lớp gioăng gasket giữa hai bề mặt stub end. Lớp gioăng này biến dạng dẻo, điền đầy vào các vết xước vi mô trên bề mặt bích, từ đó ngăn chặn dòng lưu chất rò rỉ ra ngoài.

Tuy nhiên, do đặc tính vật lý của nhựa polyethylene (HDPE) khác biệt hoàn toàn với kim loại, việc kiểm soát lực siết (torque siết bu lông) là cực kỳ nghiêm ngặt. Nhựa HDPE có hệ số giãn nở nhiệt cao và có xu hướng bị hiện tượng "mỏi vật liệu do ứng suất" (stress relaxation) theo thời gian. Nếu siết bu lông không đều hoặc quá lực, mặt bích nhựa sẽ bị vênh, làm mất đi độ phẳng mặt bích cần thiết, dẫn đến việc phân bổ lực trên gioăng bị lệch và gây rò rỉ.

Đặc biệt, sự biến dạng nhiệt của HDPE dưới tác động của nhiệt độ môi trường và áp suất dòng chảy có thể làm nới lỏng các mối nối sau một thời gian vận hành. Do đó, kỹ sư cơ điện luôn phải tính toán chính xác lực torque tiêu chuẩn và sử dụng vòng đệm phẳng (flat washer) dưới đai ốc để phân phối đều ứng suất, tránh tình trạng nứt vỡ bích bích nhựa.

Các Loại Mối nối mặt bích hdpe Phổ Biến

Trong kỹ thuật thi công đường ống, tùy thuộc vào không gian lắp đặt, áp suất vận hành và ngân sách dự án, các kỹ sư sẽ lựa chọn một trong ba loại flange joint hdpe dưới đây:

Stub End + Backing Ring (Mặt bích rời)

Đây là loại phổ biến nhất trong các công trình hiện nay. Phần stub end bằng nhựa được hàn cố định vào ống, trong khi vòng backing ring bằng kim loại có thể xoay tự do quanh thân ống trước khi siết bu lông.

• Ưu điểm: Cực kỳ dễ tháo lắp, dễ dàng căn chỉnh tâm lỗ bu lông mà không phụ thuộc vào góc quay của ống nhựa. Chi phí vật tư hợp lý, lượng hàng sẵn có trên thị trường lớn.

• Khả năng bảo trì: Rất cao, cho phép thay thế gioăng đệm hoặc vệ sinh đường ống nhanh chóng.

Van Stone Flange

Tương tự như cấu trúc bích rời nhưng phần stub end được thiết kế với phần gờ côn dốc sâu hơn, giúp tối ưu hóa việc phân phối lực ép từ vòng kim loại sang bích nhựa.

• Ưu điểm: Khả năng xoay linh hoạt 360 độ, chịu được rung động và áp lực thủy lực lớn, phù hợp cho các công trình có kích thước đường ống lớn (DN300 trở lên) và các đường ống chôn ngầm.

• Chi phí: Cao hơn loại stub end tiêu chuẩn do yêu cầu gia công cơ khí chính xác hơn.

Fixed Flange (Mặt bích đúc liền)

Loại này có phần bích và phần ống được đúc liền khối bằng nhựa HDPE, không sử dụng vòng backing ring bằng kim loại tách rời.

• Ưu điểm: Độ cứng tổng thể tại mối nối cực kỳ cao, loại bỏ hoàn toàn nguy cơ ăn mòn điện hóa do không sử dụng vòng kim loại tiếp xúc ngoài môi trường.

• Nhược điểm: Ít được sử dụng hơn vì khi thi công bắt buộc phải căn chỉnh chính xác 100% tâm lỗ bu lông trước khi hàn nung chảy. Nếu lệch góc, việc sửa chữa sẽ buộc phải cắt bỏ toàn bộ mối hàn, gây lãng phí chi phí và thời gian bảo trì.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Flange Joint HDPE

Việc lựa chọn sai thông số kỹ thuật của flange joint hdpe không chỉ gây chậm tiến độ mà còn để lại những hệ lụy nghiêm trọng cho an toàn hệ thống. Khi đặt hàng hoặc thiết kế, bạn cần đặc biệt lưu ý các thông số sau:

• Đường kính định danh (DN): Cần phân biệt rõ giữa đường kính ngoài của ống HDPE (OD) và đường kính định danh của mặt bích (DN). Ví dụ: Ống HDPE OD110 sẽ sử dụng bích có DN100.

• Tiêu chuẩn mặt bích (Standard): Bao gồm ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức), BS (Anh). Việc nắm rõ tiêu chuẩn là bắt buộc. Nếu bạn chọn sai tiêu chuẩn (ví dụ: bích stub end tiêu chuẩn DIN nhưng backing ring tiêu chuẩn JIS), hệ quả trực tiếp là lệch lỗ bu lông, không thể xỏ bu lông qua để kết nối.

• Áp suất danh định (PN): Thường gặp là PN10, PN16, PN20. Độ dày của mặt bích nhựa và độ dày của vòng backing ring thép sẽ thay đổi tùy theo cấp áp suất này. Việc chọn sai cấp áp suất (dùng bích PN10 cho hệ thống vận hành áp lực PN16) sẽ khiến mặt bích bị biến dạng dưới áp lực lớn, gây xì nước, nổ đường ống tại điểm nối.

• Vật liệu Backing Ring: Thép mạ kẽm nhúng nóng (phù hợp cho môi trường nước sạch, nước thải thông thường) hoặc Inox 304/316 (bắt buộc cho môi trường hóa chất, nước biển, khu vực ăn mòn cao).

So Sánh Flange Joint HDPE Và Hàn Nhiệt HDPE

Để tối ưu hóa chi phí và kỹ thuật, các nhà thầu thường phải cân nhắc giữa việc dùng kết nối bích ( removable pipe connection) hay hàn nhiệt đối đầu ( hdpe pipe welding / butt fusion vs flange).

Kỹ sư khuyên dùng:

• Nên dùng Flange Joint khi: Cần kết nối ống HDPE vào đầu bơm, các loại van công nghiệp, đồng hồ đo lưu lượng, hoặc tại các vị trí đường ống đi qua hố ga cần tháo dỡ định kỳ để súc rửa, bảo dưỡng.

• Nên dùng Hàn nhiệt khi: Các tuyến ống chạy dài, đi thẳng continuous ngầm dưới lòng đất hoặc đi trên máng cáp cố định, nơi không có nhu cầu thay đổi cấu trúc đường ống trong tương lai.

Ứng Dụng Thực Tế Của Flange Joint HDPE

Nhờ những ưu điểm vượt trội về khả năng tháo lắp linh hoạt, flange joint hdpe được ứng dụng rộng rãi trong các dự án hạ tầng kỹ thuật:

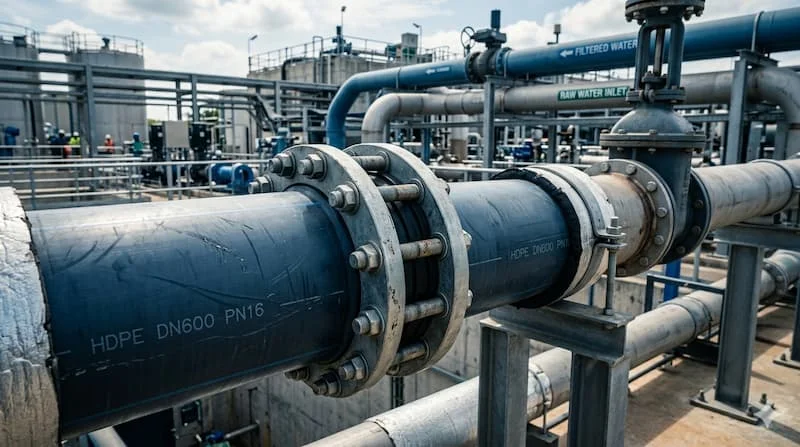

• Hệ thống cấp nước và xử lý nước thải: Sử dụng tại các trạm bơm áp lực cao. Mối nối mặt bích HDPE là cầu nối bắt buộc để kết nối các đầu bơm ly tâm bằng gang/thép với tuyến ống dẫn chính bằng nhựa HDPE.

• Nhà máy hóa chất và khai khoáng: Dùng để dẫn dung dịch axit, kiềm nhẹ hoặc bùn khoáng. Tại đây, bích rời giúp các kỹ sư dễ dàng tháo lắp để kiểm tra mức độ ăn mòn bên trong lòng ống hoặc xử lý tắc nghẽn do cặn bám.

• Hệ thống tưới tiêu nông nghiệp & Sân golf: Kết nối các cụm van chia nhánh, van giảm áp với trục ống chính, cho phép tháo dỡ cất giữ thiết bị vào mùa đông hoặc khi thay đổi cấu trúc vùng tưới.

Những Sai Lầm Thường Gặp Khi Lắp Flange Joint HDPE

Trong quá trình giám sát thi công, rất nhiều nhà thầu gặp phải các sự cố rò rỉ sau khi nghiệm thu áp lực. Nguyên nhân phần lớn đến từ các lỗi chủ quan sau:

1. Siết bu lông lệch lực: Việc siết chặt hoàn toàn một bên bu lông rồi mới siết bên đối diện sẽ làm mặt bích bị vênh góc. Lớp gioăng cao su bị chèn ép không đều, dẫn đến rò rỉ ngay lập tức ở phía lực siết yếu.

2. Sử dụng sai loại hoặc tái sử dụng gioăng cũ: Gioăng bị rách, mất độ đàn hồi hoặc dùng gioăng không đúng kích thước định danh sẽ làm giảm khả năng làm kín.

3. Không kiểm tra độ đồng tâm: Hai đầu ống khi đưa vào kết nối bích bị lệch trục nghiêm trọng. Việc cố tình dùng lực bu lông để kéo hai mặt bích lại với nhau sẽ tạo ra ứng suất uốn cực lớn, gây nứt vỡ cổ stub end nhựa khi hệ thống tăng áp.

4. Dùng Backing Ring kém chất lượng: Vòng bích thép quá mỏng hoặc không được mạ kẽm đúng tiêu chuẩn sẽ nhanh chóng bị gỉ sét, uốn cong dưới lực siết bu lông, làm mất áp lực ép lên gioăng.

Hậu quả: Hệ thống đối mặt với nguy cơ rò rỉ lưu chất gây thất thoát lãng phí, phá hủy cấu trúc nền đất xung quanh do hiện tượng xói mòn, nứt vỡ mặt bích và làm giảm nghiêm trọng tuổi thọ vận hành của toàn bộ công trình.

Hướng Dẫn Lắp Đặt Flange Joint HDPE Đúng Kỹ Thuật

Để đảm bảo mối nối đạt độ kín tuyệt đối và vận hành ổn định trên 50 năm, quy trình lắp đặt cần tuân thủ nghiêm ngặt checklist 5 bước chuẩn kỹ sư sau:

• Bước 1: Kiểm tra tiêu chuẩn mặt bích: Xác định chính xác thông số DN, PN và tiêu chuẩn (JIS/DIN/ANSI) của cả Stub end và Backing ring xem đã đồng bộ chưa. Kiểm tra bề mặt bích nhựa xem có vết xước sâu nào không.

• Bước 2: Làm sạch bề mặt tiếp xúc: Lau sạch bụi bẩn, cát bám hoặc dầu mỡ trên bề mặt stub end và gioăng cao su.

• Bước 3: Đặt gioăng đúng vị trí: Đặt phẳng gioăng gasket vào tâm của stub end, đảm bảo gioăng không bị lệch hay kẹt vào đường ren của bu lông.

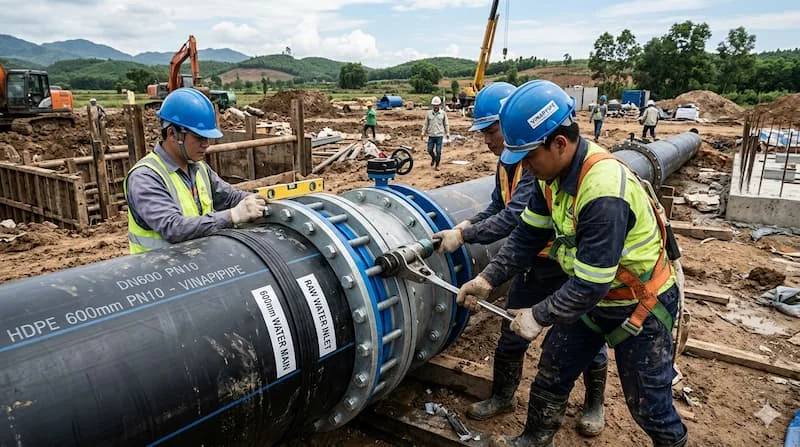

• Bước 4: Siết bu lông theo hình sao (Cross-over pattern): Đây là nguyên tắc cốt lõi. Không siết chặt một bu lông ngay lập tức. Hãy siết nhẹ tất cả các bu lông bằng tay, sau đó dùng cờ lê lực (torque wrench) siết tăng dần theo sơ đồ đối xứng hình sao (1-3-5-2-4-6...) cho đến khi đạt lực torque khuyến nghị của nhà sản xuất.

• Bước 5: Kiểm tra áp lực thử kín: Tiến hành thử áp thủy lực (hydrostatic test) toàn hệ thống để xác nhận không xảy ra hiện tượng rò rỉ rỉ giọt tại mối nối bích trước khi lấp đất hoặc đưa vào vận hành chính thức.

Lưu ý về nhiệt độ môi trường: Khi thi công vào những ngày nắng nóng đỉnh điểm, nhựa HDPE sẽ bị giãn nở. Nên tiến hành siết lực cuối cùng vào thời điểm nhiệt độ môi trường ổn định nhất (buổi sáng sớm hoặc chiều mát) để tránh hiện tượng lỏng bu lông khi nhựa co lại.

Checklist Chọn Flange Joint HDPE Phù Hợp

Trước khi phê duyệt bản vẽ thiết kế hoặc tiến hành mua vật tư cho dự án, hãy trả lời nhanh các câu hỏi trong bảng checklist dưới đây để đảm bảo độ chính xác:

• Đường kính ngoài của ống (OD) và Đường kính định danh (DN) là bao nhiêu? (Nhằm chọn đúng kích cỡ bích stub end).

• Áp suất vận hành tối đa của hệ thống là bao nhiêu? (Để chọn bích PN10, PN16 hay PN20).

• Tiêu chuẩn kết nối của thiết bị đi kèm (Van, Bơm) là gì? (Chọn mặt bích theo chuẩn BS, DIN, JIS hay ANSI để tránh lệch lỗ bu lông).

• Loại lưu chất chạy trong ống là gì? (Nước sạch, nước thải hay hóa chất ăn mòn để chọn vật liệu gioăng EPDM/NBR và vật liệu backing ring Thép/Inox).

• Vị trí lắp đặt có cần tháo lắp thường xuyên hay không? (Nếu có, ưu tiên sử dụng bộ đôi Stub End rời + Backing ring xoay linh hoạt).

Khuyến nghị từ chuyên gia: “Việc chọn đúng flange joint HDPE giúp giảm đáng kể nguy cơ rò rỉ và chi phí bảo trì cho toàn bộ vòng đời của hệ thống đường ống.”

Câu Hỏi Thường Gặp Về Flange Joint HDPE (FAQ)

Flange joint HDPE có chịu được áp lực cao không?

Có. Hệ thống flange joint hdpe được thiết kế hoàn toàn có thể chịu được áp lực làm việc lên tới PN16 hoặc PN20 (tương đương 16–20 bar), miễn là bạn chọn đúng độ dày của stub end nhựa, độ dày của backing ring và siết bu lông đủ lực torque tiêu chuẩn.

Nên dùng backing ring inox hay thép mạ kẽm?

Nếu hệ thống truyền dẫn nước sạch thông thường hoặc nước thải đã qua xử lý ở môi trường trên cạn, backing ring thép mạ kẽm nhúng nóng là lựa chọn tối ưu về chi phí. Đối với môi trường hóa chất, nước biển, hoặc lắp đặt trong các hố ga ẩm ướt, bắt buộc phải dùng inox 304 hoặc 316 để chống ăn mòn điện hóa.

Mặt bích HDPE (Stub End) có tái sử dụng được không?

Phần stub end bằng nhựa đã hàn nhiệt đối đầu vào ống thì không thể tái sử dụng theo cách tháo rời mối hàn. Tuy nhiên, phần vòng đệm kim loại (backing ring) và bu lông nếu chưa bị biến dạng, gỉ sét thì hoàn toàn có thể tái sử dụng cho các kết nối mới sau khi đã vệ sinh sạch sẽ.

Cách Chọn Flange Joint HDPE Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, để một hệ thống đường ống công nghiệp vận hành bền bỉ và không gặp sự cố rò rỉ, việc ứng dụng flange joint hdpe là giải pháp tối ưu. Tuy nhiên, hiệu quả của giải pháp này chỉ đạt được tối đa khi bạn lựa chọn đúng loại cấu trúc bích, đúng cấp áp suất (PN), và đồng bộ về tiêu chuẩn kỹ thuật (JIS/DIN/ANSI) giữa các phụ kiện liên kết. Một giải pháp kết nối mặt bích phù hợp không chỉ giúp việc thi công trở nên nhanh chóng mà còn giúp doanh nghiệp dễ dàng bảo trì, thay thế thiết bị và giảm thiểu tối đa rủi ro rò rỉ trong suốt hàng chục năm vận hành flange joint hdpe .
