Cẩm nang tổng quan về van dừng: Cấu tạo, phân loại và cách lựa chọn tối ưu cho hệ thống

Hãy tưởng tượng hệ thống đường ống của nhà máy đang gặp sự cố rò rỉ lưu chất nghiêm trọng, hoặc một cụm thiết bị hạ nguồn cần được bóc tách để bảo trì đột xuất, nhưng bạn lại không thể tìm thấy một điểm cô lập dòng chảy nào hoạt động ổn định. Áp lực chất lỏng hoặc hơi nóng dâng cao không kiểm soát, đe dọa trực tiếp đến tính mạng công nhân và cấu trúc an toàn của toàn bộ phân xưởng.

Tình huống rủi ro này diễn ra khá phổ biến tại các công trình công nghiệp chỉ vì việc xem nhẹ hoặc lắp đặt sai chủng loại van dừng. Là lá chắn đầu tiên và cũng là chốt chặn cuối cùng của mọi mạng lưới cơ điện, một chiếc van dừng chất lượng cao đảm bảo khả năng cô lập vùng sự cố một cách nhanh chóng, an toàn. Bài viết dưới đây từ góc nhìn chuyên gia sẽ phân tích toàn diện về cấu tạo, phân loại và các thông số kỹ thuật cốt lõi giúp doanh nghiệp đưa ra lựa chọn đầu tư chuẩn xác nhất.

Vì sao van dừng là thiết bị quan trọng trong hệ thống đường ống?

Trong kỹ thuật vận hành lưu chất, van dừng còn được gọi là van khóa dòng chảy hay van chặn công nghiệp. Vai trò tối thượng của thiết bị này là tạo ra một rào cản vật lý kín khít tuyệt đối, ngăn cắt hoàn toàn sự vận hành của môi chất qua một tiết diện đường ống.

Nếu không có hệ thống van chặn được bố trí phân đoạn hợp lý, mỗi khi có một mắt xích nhỏ bị rò rỉ, bạn buộc phải xả cạn dòng lưu chất của toàn bộ nhà máy. Điều này gây lãng phí hàng trăm mét khối môi chất, tốn thời gian hồi phục và làm gián đoạn dây chuyền sản xuất hàng loạt. Hiểu sâu về cấu tạo và cơ chế hoạt động của loại van này là nền tảng để thiết kế một hệ thống vận hành thông minh, an toàn và có tính module hóa cao.

Van dừng là gì?

Để tránh những nhầm lẫn với các dòng van tự động, chúng ta cần chuẩn hóa định nghĩa kỹ thuật của thiết bị này:

Van dừng là thiết bị cơ học dùng để đóng hoặc ngắt hoàn toàn dòng lưu chất trong hệ thống đường ống nhằm phục vụ mục đích điều khiển vận hành và bảo trì.

  [Trạng thái mở]  === Dòng chảy lưu thông thông suốt ===> [Thiết bị hạ nguồn]
  [Trạng thái đóng] === Ngắt dòng hoàn toàn (Độ kín 100%) || [Cô lập an toàn]

Về mặt chức năng, thiết bị thực hiện nhiệm vụ đóng kín tuyệt đối, cắt dòng lưu chất và cô lập các phân đoạn ống dẫn hoặc các thiết bị máy móc (như máy bơm, lò hơi, bồn chứa) khi có sự cố. Nhờ dải vật liệu chế tạo đa dạng, van dừng có thể làm việc hiệu quả trong nhiều môi trường môi chất khác nhau, từ các ứng dụng cơ bản như nước sạch, nước thải đến các môi trường khắc nghiệt như hơi nóng áp lực cao, khí nén cao áp hay dầu truyền nhiệt.

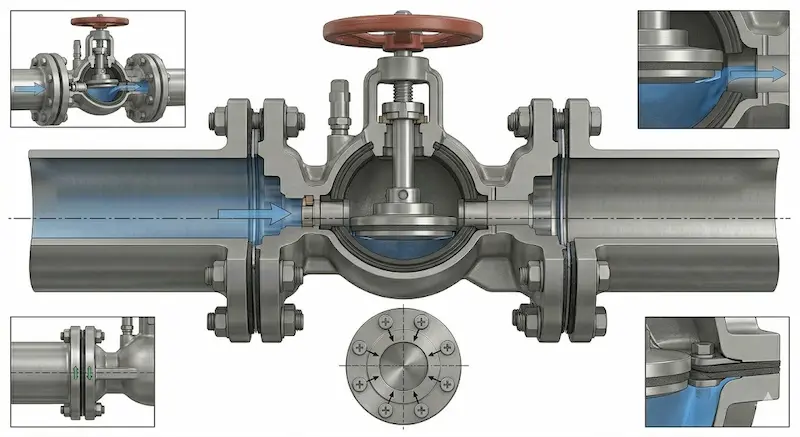

Nguyên lý hoạt động của van dừng

Cơ chế vận hành của van dừng phụ thuộc vào việc tác động lực chủ động (vận hành bằng tay quay tay gạt hoặc thông qua các bộ truyền động tự động bằng điện, khí nén) để đưa một chi tiết chặn chuyển động tịnh tiến hoặc xoay góc, áp sát vào đệm van (seat).

• Khi mở van: Bộ phận chặn (như đĩa, bi, lá van) được nhấc lên hoặc xoay song song với trục ống, giải phóng hoàn toàn không gian lòng van để dòng lưu chất lưu thông tự do với lực cản thấp nhất.

• Khi đóng van: Cơ cấu truyền động ép chặt chi tiết chặn vào vòng đệm làm kín. Lực ép cơ học này phải đủ lớn để thắng được áp suất ngược của dòng lưu chất, ngăn chặn hoàn toàn hiện tượng len lỏi rò rỉ qua các khe hở vi mô.

Tại sao van dừng đòi hỏi độ kín cao và không nên dùng để điều tiết?

Yêu cầu bắt buộc của một chiếc van khóa dòng chảy là độ kín khít phải đạt tiêu chuẩn tuyệt đối (Zero Leakage). Nếu van bị rò rỉ dù chỉ một lượng nhỏ, dòng chất lỏng áp lực cao sẽ cắt qua bề mặt gioăng làm kín, tạo ra các rãnh cắt xói mòn cơ học (phenomenon wire-drawing) làm hỏng van hoàn toàn.

Đó cũng là lý do vì sao người ta khuyến cáo không nên dùng một số loại van như van cổng hoặc van bi để điều tiết lưu lượng liên tục. Khi bạn mở hé van cổng để tiết lưu, dòng lưu chất tốc độ cao sẽ va đập liên tục vào phần đáy của lá van lơ lửng, gây ra rung lắc mạnh, làm mài mòn lệch tâm và phá hủy bề mặt làm kín của seat van một cách nhanh chóng.

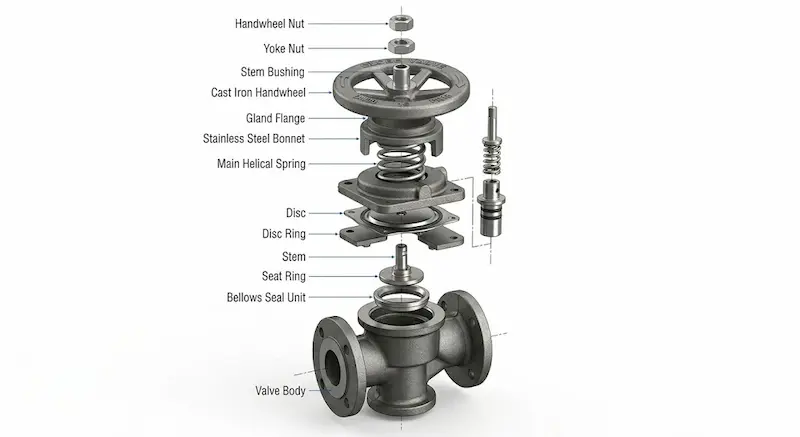

Cấu tạo van dừng gồm những bộ phận nào?

Kết cấu cơ khí của một chiếc van chặn công nghiệp được tối ưu hóa cao độ để chịu đựng được các lực tác động vặn xoắn và áp suất tĩnh nội tại.

Thân van (Valve Body)

Là phần vỏ bọc chịu lực chính, kết nối trực tiếp vào đường ống thông qua các bước ren hoặc mặt bích. Valve body được thiết kế có chiều dày thành van lớn để chứa đựng dòng lưu chất và phân phối dòng chảy mà không bị nứt vỡ dưới áp lực cao của hệ thống.

Bộ phận đóng mở (Chi tiết chặn)

Đây là cấu kiện trực tiếp ngăn cắt dòng chảy, thay đổi hình dáng tùy theo kiểu van:

• Bi van (Ball): Khối cầu inox có lỗ rỗng xuyên tâm (áp dụng cho van bi).

• Lá van (Wedge): Đĩa kim loại hình nêm phẳng (áp dụng cho van cổng).

• Đĩa van (Disc): Đĩa phẳng hoặc hình nón tịnh tiến (áp dụng cho van cầu).

Trục van (Stem Valve)

Stem valve là thanh trục kim loại có nhiệm vụ truyền mô-men xoắn hoặc lực đẩy cơ học từ bộ truyền động phía trên xuống cấu kiện đóng mở phía dưới. Trục van yêu cầu độ bền kéo vượt trội và độ bóng bề mặt cao để không làm rách các lớp đệm cổ van.

Gioăng làm kín (Gasket / Seat)

Bộ phận chịu trách nhiệm ngăn rò rỉ lưu chất ra ngoài cổ van hoặc xuyên qua cửa van. Các kỹ sư thường chọn vật liệu dựa trên nhiệt độ môi chất: EPDM cho nước lạnh, PTFE (Teflon) cho hóa chất ăn mòn, và Graphite chịu nhiệt hoặc kim loại mềm cho các hệ thống hơi nóng cao áp.

Bộ điều khiển

Là bộ phận tiếp nhận lực vận hành đầu vào, có thể là tay gạt nhanh, tay quay vô lăng cơ học xoay nhiều vòng, hoặc các mô-tơ điện, xy-lanh khí nén điều khiển tự động từ phòng trung tâm.

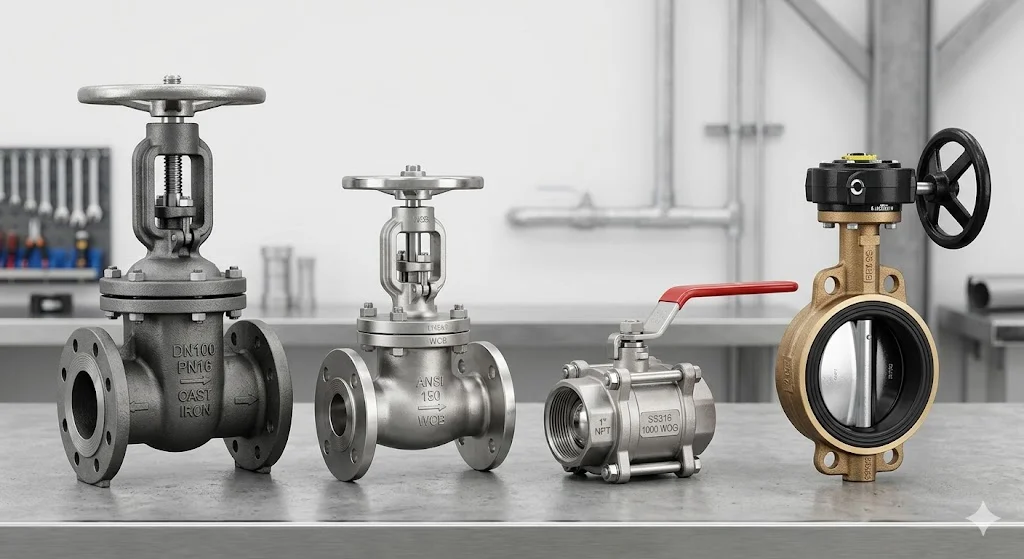

Các loại van phổ biến hiện nay

Dựa trên cấu trúc hình học và phương thức ngắt dòng, van được phân chia thành 4 dòng sản phẩm kinh điển trong ngành cơ khí:

Theo cấu tạo cơ học

• Van bi (Ball Valve): Đóng mở cực nhanh chỉ bằng thao tác gạt 90 độ. Khi mở hoàn toàn, lòng bi trùng khít với đường kính ống nên tổn thất áp suất bằng không. Rất thích hợp cho các cỡ ống nhỏ và vừa.

• Van cổng (Gate Valve): Cánh van nâng lên hạ xuống như chiếc cửa sập. Ưu điểm là không cản dòng khi mở hết, tiết kiệm không gian chiều dọc ống, chuyên dùng làm van chặn tổng cho các hệ thống đường ống kích thước lớn.

• Van cầu (Globe Valve): Dòng chảy đi vòng chữ S qua ghế van phẳng. Bản chất của van cầu cho độ kín khít rất cao, chịu tải nhiệt tốt nên được ưu tiên tuyệt đối cho các hệ thống hơi nóng, khí nén.

• Van bướm (Butterfly Valve): Đĩa van xoay quanh trục nằm giữa lòng ống. Thiết kế siêu mỏng nhẹ, tối ưu chi phí cho các đường ống đường kính lớn của hệ cấp thoát nước, PCCC.

Theo vật liệu và phương thức kết nối

• Vật liệu: Thân gang (kinh tế cho nước), Thân đồng (ren nhỏ dân dụng), Thân inox (chống ăn mòn hóa chất, thực phẩm), Thân thép đúc (chịu nhiệt, áp lực cao cho lò hơi).

• Kết nối: Nối ren (ống nhỏ < DN50), Mặt bích tiêu chuẩn JIS, ANSI, DIN (ống lớn), Kết nối hàn socket/butt-weld (hệ siêu áp lực).

Thông số kỹ thuật quan trọng của van dừng

Khi lựa chọn thiết bị cho dự án, bạn bắt buộc phải làm rõ các thông số kỹ thuật lõi trong catalogue sản phẩm:

Hệ quả nguy hiểm khi chọn sai thông số kỹ thuật

Áp suất và nhiệt độ là hai biến số tỷ lệ nghịch với giới hạn bền của kim loại. Nếu bạn chọn một chiếc van thân gang dẻo có dải áp PN10 để lắp đặt vào đầu đẩy của một bơm trục đứng có áp lực làm việc thực tế lên tới 14 bar, ứng suất căng bề mặt sẽ vượt ngưỡng cho phép, gây nứt vỡ bẫy thân van, phóng lưu chất áp lực cao ra ngoài môi trường.

Tương tự, đối với môi trường hóa chất hữu cơ hoặc axit ăn mòn, nếu sử dụng vật liệu thân đồng hoặc gioăng cao su thường, lưu chất sẽ ăn mòn điện hóa bề mặt kim loại và phân hủy gioăng trong thời gian ngắn, gây mất kiểm soát dòng chảy. Do đó, các hệ thống hóa chất bắt buộc phải cấu tạo từ inox 304/316 phối hợp với gioăng PTFE chịu hóa chất.

So sánh van dừng với các loại van khác

Để làm sáng tỏ tính chuyên biệt, hãy cùng đặt van lên bàn cân so sánh với van điều tiết và van một chiều:

Phân tích chuyên sâu: Bạn không thể dùng một chiếc van một chiều để thay thế cho van, bởi van một chiều chỉ hoạt động tự động dựa trên hướng đi của dòng lưu chất để chống chảy ngược, nó không thể giúp bạn đóng chủ động đường ống khi cần bảo trì thiết bị ở hạ nguồn. Trong một trạm bơm tiêu chuẩn, người ta luôn lắp một chiếc van kết hợp nối tiếp với một chiếc van một chiều để vừa bảo vệ bơm khỏi hiện tượng búa nước, vừa tạo điểm cô lập trạm bơm khi cần sửa chữa đại tu.

Van được sử dụng trong những hệ thống nào?

Nhờ nhiệm vụ đóng ngắt tuyến tính và cô lập tối cần thiết, van chặn có mặt trong mọi bản vẽ thiết kế cơ điện:

• Hệ thống cấp thoát nước & PCCC: Sử dụng van cổng thân gang lớn hoặc van bướm tay quay làm van chặn cách ly các trục đường ống chính của tòa nhà, cách ly các họng tiếp nước.

• Hệ thống điều hòa trung tâm HVAC: Lắp đặt tại các đầu vào và đầu ra của cụm máy làm lạnh nước Chiller, tháp giải nhiệt để phục vụ công tác tháo lắp, sục rửa định kỳ.

• Hệ thống hơi nóng (Steam) & Dầu truyền nhiệt: Sử dụng van cầu thân thép đúc kết nối mặt bích chịu nhiệt để khóa các đường hơi phân phối từ lò hơi trung tâm đến các thiết bị sấy.

Sai lầm thường gặp khi sử dụng van

• Lắp sai chiều dòng chảy đối với van cầu: Một số thợ thi công nhầm lẫn rằng van chặn lắp chiều nào cũng được. Với van cầu hơi, trên thân van luôn có mũi tên chỉ hướng. Lắp ngược chiều khiến áp suất hơi đẩy từ trên đĩa van xuống, làm thợ vận hành không thể mở được van và gây quá tải bẻ gãy trục van.

• Dùng van bi/van cổng để điều tiết lưu lượng mở hé: Việc dùng van bi mở hé 30 độ để giảm dòng nước sẽ khiến dòng chảy tập trung xói mòn vào một phần của thành bi và xé rách lớp gioăng PTFE. Khi cần đóng lại, van sẽ bị hở hoàn toàn.

• Bỏ quên công tác bảo trì gioăng tết chèn (Gland Packing): Trục van chuyển động lên xuống liên tục sẽ cuốn theo bụi bẩn làm xước gioăng cổ van. Thiếu hoạt động tra mỡ bảo dưỡng sẽ dẫn đến hiện tượng rò rỉ lưu chất ngược lên tay quay.

Hướng dẫn chọn van phù hợp (Checklist)

Để chọn mua được sản phẩm chính xác, không lãng phí chi phí đầu tư, kỹ sư dự án cần duyệt qua bộ checklist sau:

•  Bước 1: Xác định bản chất môi chất: Chất lỏng, khí, hơi nóng, hay hóa chất có tính ăn mòn?

•  Bước 2: Kiểm tra áp suất vận hành: Áp suất làm việc lớn nhất của hệ thống là bao nhiêu bar để chọn dải Class/PN tương ứng.

•  Bước 3: Xác định nhiệt độ hoạt động: Nhiệt độ có vượt quá giới hạn bền của các lớp gioăng cao su mềm hay không?

•  Bước 4: Chọn phương thức điều khiển: Cần đóng mở nhanh bằng tay gạt, hay đóng từ xa qua tủ PLC bằng bộ điều khiển điện?

Mẹo chọn nhanh từ kỹ sư: Đối với hệ thống nước sạch dân dụng, HVAC, ưu tiên dùng van bi đồng nối ren hoặc van bướm/van cổng gang nối bích. Đối với hệ thống hơi nóng lò hơi, lựa chọn tối ưu nhất luôn là van cầu thân thép dĩa inox. Đối với ngành hóa chất, dệt nhuộm, thực phẩm, bắt buộc phải sử dụng van bi hoặc van màng làm từ inox 304/316 kết hợp đệm PTFE.

Lưu ý khi lắp đặt và bảo trì van

1. Vệ sinh kỹ lòng ống trước khi siết vặn: Xỉ hàn, cát đá bám trong đường ống là kẻ thù số một của bề mặt làm kín của van. Hãy súc rửa sạch đường ống trước khi đưa van vào vị trí cố định.

2. Không dùng lực đòn bẩy quá mức: Khi đóng van tay quay, tuyệt đối không dùng thêm ống thép nối dài để công lực (siết quá tay). Việc này sẽ làm cong vênh trục van (stem valve) hoặc làm móp nát đĩa van.

3. Quy trình kiểm tra định kỳ: Định kỳ từ 6 – 12 tháng, cần tiến hành đóng mở thử nghiệm các van chặn ít khi sử dụng (van dự phòng) để bong tróc các lớp cặn vôi bám, bôi trơn lại trục van bằng mỡ chịu nhiệt để đảm bảo thiết bị luôn sẵn sàng hoạt động khi xảy ra sự cố khẩn cấp.

Câu hỏi thường gặp về van dừng (FAQ)

Van có phải là van khóa không?

Trả lời: Đúng. Trong ngôn ngữ kỹ thuật dân dụng, van thường được gọi là van khóa, van chặn hoặc van chặn dòng chảy. Chúng đều có chung một mục đích cốt lõi là ngắt hoàn toàn sự lưu thông của dòng môi chất.

Có nên dùng van để điều tiết lưu lượng không?

Trả lời: Ngoại trừ van cầu có thiết kế đĩa hình nón có thể điều tiết ở mức độ trung bình, các loại van khác như van cổng, van bi tuyệt đối không nên dùng để điều tiết lưu lượng vì dòng dòng xoáy sẽ phá hủy đĩa và gioăng làm kín rất nhanh.

Tại sao van inox lại được ưu tiên trong nhà máy thực phẩm?

Trả lời: Vật liệu inox (SUS304, SUS316) có độ bóng bề mặt cao, không bị oxy hóa hay han gỉ, ngăn ngừa hoàn toàn nguy cơ nhiễm kim loại nặng vào dòng lưu chất. Đồng thời, kết cấu kết hợp với gioăng PTFE giúp van chịu được các hóa chất tẩy rửa mạnh (quy trình vệ sinh CIP) của nhà máy thực phẩm.

Khi nào nên dùng kết nối mặt bích thay vì nối ren cho van dừng?

Trả lời: Nối ren chỉ phù hợp cho đường ống kích thước nhỏ (từ DN50 trở xuống) và áp lực thấp. Với đường ống lớn từ DN50 trở lên hoặc hệ thống có rung động mạnh, kết nối mặt bích là bắt buộc để đảm bảo khả năng chịu lực bám xé cơ học và chống rò rỉ tại mối nối

Kết luận

Hiểu đúng và lựa chọn chính xác chủng loại van không chỉ là câu chuyện tối ưu hóa chi phí vật tư, mà còn là yếu tố sống còn bảo vệ an toàn vận hành cho toàn bộ nhà máy. Một chiếc van chặn được chọn đúng thông số áp suất, nhiệt độ và vật liệu sẽ hoạt động bền bỉ, giúp doanh nghiệp chủ động hoàn toàn trong các kịch bản bảo trì và ứng phó sự cố khẩn cấp.
