Các Loại Van Công Nghiệp: Hướng Dẫn Kỹ Thuật Lựa Chọn Tối Ưu Cho Mọi Hệ Thống

Trong một hệ thống đường ống, van công nghiệp có thể chỉ chiếm một phần nhỏ về kích thước nhưng lại đóng vai trò "trái tim" quyết định khả năng vận hành, điều tiết và kiểm soát dòng chảy. Việc chọn sai loại van không chỉ khiến hệ thống khó điều khiển, nhanh xuống cấp mà còn tiềm ẩn nguy cơ rò rỉ, gây lãng phí năng lượng và mất an toàn nghiêm trọng.

Tại sao trên thị trường lại tồn tại quá nhiều chủng loại van? Tại sao van bi không thể thay thế hoàn toàn van cầu? Tại sao van cổng phù hợp để cô lập dòng chảy nhưng lại là lựa chọn tồi cho việc điều tiết lưu lượng? Khi nào bạn cần đến van một chiều hay hệ thống tự động hóa cần loại van điều khiển nào? Bài viết này sẽ giúp bạn phân loại các van công nghiệp theo cấu tạo, chức năng và ứng dụng thực tế, từ đó cung cấp checklist kỹ thuật giúp bạn chọn đúng thiết bị ngay từ lần đầu tiên.

Kiến thức nền

Van công nghiệp là gì?

Van công nghiệp là thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống nhằm mục đích đóng/mở, điều tiết lưu lượng, ngăn chặn dòng chảy ngược hoặc điều khiển tự động dòng lưu chất (chất lỏng, khí hoặc hơi).

Thực tế, "van công nghiệp" không phải là một danh từ chỉ một sản phẩm đơn lẻ mà là một nhóm thiết bị vô cùng phong phú. Việc phân loại thiết bị này thường dựa trên nhiều tiêu chí phức tạp như: Cấu tạo cơ khí, nguyên lý vận hành, chức năng điều khiển, tính chất của môi chất, vật liệu chế tạo, và thông số chịu áp suất/nhiệt độ. Chính vì sự đa dạng này, người làm kỹ thuật cần hiểu rõ bản chất từng loại thay vì chỉ gọi tên chung chung. Đây chính là nền tảng cốt lõi để xây dựng một hệ thống đường ống bền bỉ và hiệu quả.

Van công nghiệp hoạt động như thế nào?

Dù cấu tạo đa dạng, đa số các thiết bị trong nhóm các loại van công nghiệp đều hoạt động dựa trên 4 cơ chế chính sau:

Đóng/mở dòng chảy: Sử dụng các cơ cấu như quả bi (van bi) hoặc tấm chắn (van cổng) để chặn hoàn toàn hoặc mở thông suốt đường ống.

Điều tiết: Sử dụng đĩa van có cấu tạo đặc biệt (van cầu) để thay đổi tiết diện dòng chảy, từ đó kiểm soát lưu lượng hoặc áp suất.

Ngăn dòng chảy ngược: Sử dụng cơ chế tự đóng (van một chiều) khi áp suất dòng chảy đảo chiều.

Điều khiển tự động: Tích hợp bộ truyền động (actuator) điện, khí nén hoặc điện từ để đóng/mở từ xa.

Insight chuyên gia: Một sai lầm phổ biến là chọn van theo tên gọi mà quên mất mục đích sử dụng. Luôn xác định chức năng cần thực hiện trước (Ví dụ: Tôi cần chặn hoàn toàn hay điều tiết dòng chảy?), sau đó mới cân nhắc đến chủng loại thiết bị phù hợp.

Phân tích chuyên sâu

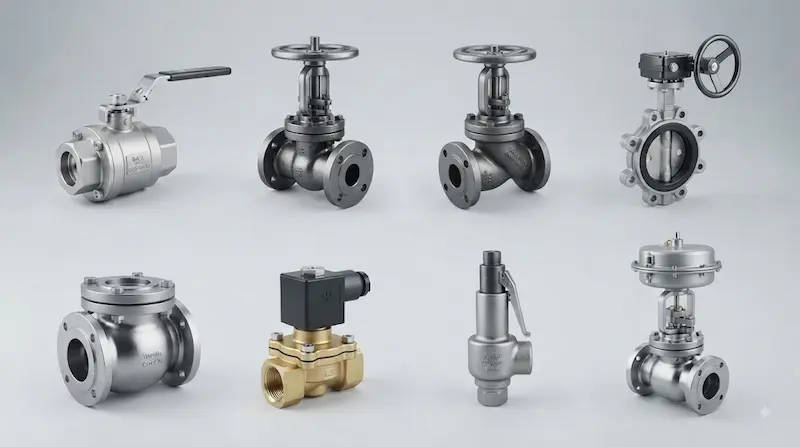

Các loại van công nghiệp phổ biến nhất hiện nay

Van bi (Ball Valve): Sở hữu cấu tạo với một quả bi rỗng xoay 90°. Ưu điểm là khả năng đóng/mở cực nhanh, kết cấu gọn nhẹ và độ kín rất cao. Đây là lựa chọn hàng đầu cho hệ thống nước, khí, dầu và hóa chất cần đóng ngắt tức thì.

Van cổng (Gate Valve): Đĩa van (cổng) nâng/hạ theo phương vuông góc với dòng chảy. Đây là dòng van "kinh điển" dùng để đóng/mở đường ống chính. Tuy nhiên, lưu ý không nên sử dụng van cổng để điều tiết lưu lượng vì dễ gây rung lắc và mài mòn đĩa van.

Van cầu (Globe Valve): Đĩa van di chuyển tịnh tiến để làm thay đổi tiết diện dòng chảy. Đây là dòng van chuyên dụng cho việc điều tiết lưu lượng chính xác, dù gây tổn thất áp suất cao hơn so với van bi.

Van bướm (Butterfly Valve): Đĩa van dạng đĩa tròn xoay quanh trục. Ưu điểm vượt trội là gọn nhẹ, chi phí thấp, cực kỳ phù hợp cho các đường ống có kích thước lớn (DN lớn).

Van một chiều (Check Valve): Tự động đóng ngắt bằng chính áp lực dòng chảy, bảo vệ máy bơm và thiết bị nén khỏi hiện tượng chảy ngược.

Van điện từ (Solenoid Valve): Đóng/mở bằng cuộn coil điện, phù hợp với hệ thống tự động hóa nhỏ lẻ, cần tốc độ phản hồi nhanh.

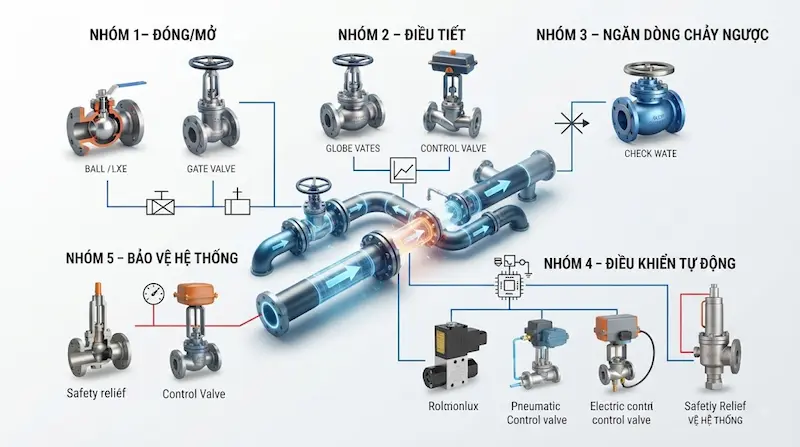

Phân loại van công nghiệp theo chức năng

Để giúp bạn đọc dễ dàng tra cứu, dưới đây là bảng tổng hợp các loại van phổ biến theo công năng:

Bảng này giúp bạn chuyển tư duy từ "Tôi cần loại van nào?" sang "Hệ thống của tôi cần thực hiện chức năng gì?".

So sánh các loại van công nghiệp phổ biến

Không có loại van "tốt nhất" tuyệt đối. Một thiết bị tốt là thiết bị đáp ứng được bài toán về môi chất, nhiệt độ, áp suất và yêu cầu vận hành cụ thể của bạn.

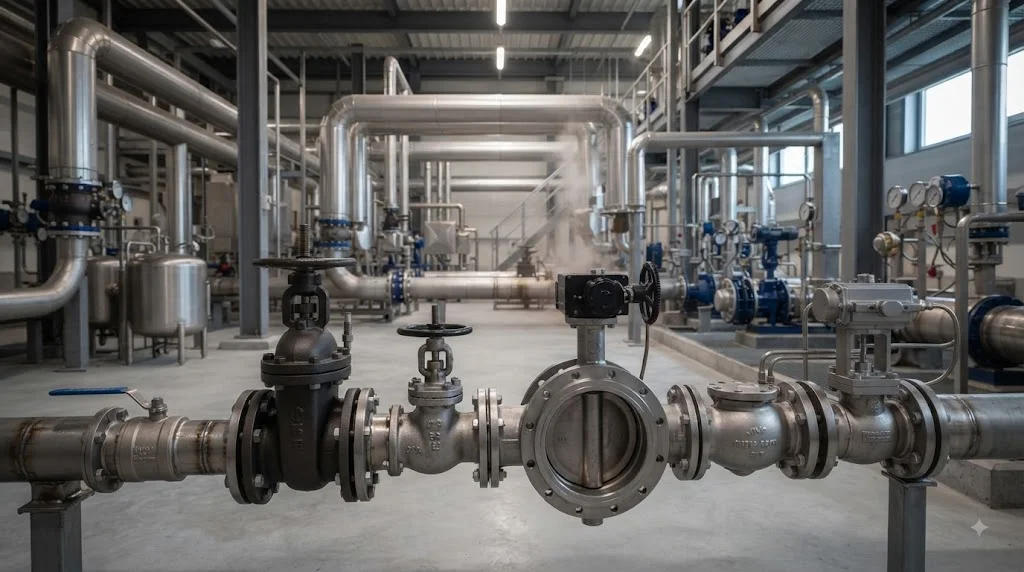

Ứng dụng thực tế

Các loại van công nghiệp được sử dụng ở đâu?

• Nhà máy cấp thoát nước: Thường sử dụng van cổng và van bướm để cô lập đường ống chính, van một chiều để bảo vệ bơm.

• Hệ thống hơi/lò hơi: Ưu tiên van cầu (điều tiết nhiệt/áp), van an toàn (bảo vệ quá áp) và van cổng chịu nhiệt.

• Công nghiệp Dầu khí: Sử dụng đa dạng van bi và van cổng có tiêu chuẩn khắt khe về độ kín và chịu áp lực.

• Nhà máy Hóa chất: Cần các loại van màng hoặc van bi vật liệu chuyên dụng (Inox 316, PTFE) để chống ăn mòn.

• Hệ thống HVAC: Van bướm và van điều khiển tự động là những lựa chọn phổ biến nhất.

Những sai lầm thường gặp khi chọn van công nghiệp

Chỉ chú ý vào giá thành: Giá rẻ thường đi đôi với tuổi thọ thấp, dẫn đến chi phí thay thế định kỳ cao.

Bỏ qua thông số áp suất: Phải xác định cả áp suất làm việc định mức và áp suất tối đa chịu đựng được (Pressure Rating).

Chọn sai chức năng: Sử dụng van cổng để điều tiết lưu lượng là lỗi sai "kinh điển" làm hỏng đĩa van.

Không quan tâm môi chất: Gioăng làm kín (seat) phù hợp với nước nhưng có thể tan chảy nếu gặp hóa chất hoặc dầu nóng.

Hướng dẫn / Checklist

Cách chọn van công nghiệp phù hợp trong 7 bước

Xác định chức năng: Bạn cần đóng/mở, điều tiết, hay bảo vệ hệ thống?

Môi chất: Nước, hơi, khí, dầu, hay hóa chất ăn mòn?

Áp suất: Kiểm tra dải áp suất vận hành (PN/Class).

Nhiệt độ: Xác định nhiệt độ cực đại để chọn vật liệu gioăng phù hợp.

Vật liệu: Inox, thép carbon, gang hay đồng?

DN và kết nối: Chọn đúng kích thước và kiểu kết nối (Mặt bích, ren, hàn).

Đối chiếu Datasheet: Luôn kiểm tra tài liệu kỹ thuật của nhà sản xuất trước khi xuống tiền.

Checklist nhanh trước khi mua van

•  Chức năng chính là gì?

•  Môi chất là gì?

•  Áp suất làm việc (PN/Class)?

•  Nhiệt độ vận hành?

•  Đường kính danh nghĩa (DN)?

•  Vật liệu nào chịu được môi chất?

•  Kiểu kết nối (Ren/Bích/Hàn)?

•  Phương thức vận hành (Tay gạt/Tự động)?

•  Đã đọc Datasheet chưa?

FAQ

Có những loại van công nghiệp phổ biến nào?

Phổ biến nhất là van bi, van cổng, van cầu, van bướm, van một chiều, van điện từ và van an toàn.

Van bi và van cổng khác nhau thế nào?

Van bi đóng mở bằng viên bi xoay (nhanh, kín), trong khi van cổng dùng cửa van nâng hạ (chậm, dùng cho cô lập đường ống).

Loại van nào phù hợp nhất để điều tiết lưu lượng?

Van cầu (Globe valve) là lựa chọn tối ưu nhất cho việc điều tiết lưu lượng nhờ thiết kế đĩa van đặc thù.

Vật liệu Inox có luôn tốt hơn gang?

Không, Inox tốt về chống ăn mòn và vệ sinh, nhưng gang lại là lựa chọn kinh tế hơn cho các hệ thống nước thông thường có áp suất thấp.

Kết luận các loại van công nghiệp

Việc thấu hiểu các van công nghiệp là chìa khóa để vận hành hệ thống đường ống một cách chuyên nghiệp và tiết kiệm. Thay vì chọn đại loại van có sẵn, hãy dành thời gian rà soát kỹ các thông số kỹ thuật (Chức năng – Áp suất – Nhiệt độ – Môi chất). Một sự lựa chọn chính xác sẽ giúp hệ thống của bạn hoạt động trơn tru trong nhiều năm mà không phát sinh sự cố.
