Check Valve 3 4 Inch: Tổng Quan Cấu Tạo, Phân Loại Và Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành các hệ thống dẫn chất lỏng và khí nén, sự cố dòng chảy ngược luôn là một nguy cơ tiềm ẩn gây tụt áp, thất thoát lưu chất và làm hư hỏng trực tiếp các thiết bị đo đếm hay máy bơm đắt tiền. Sự xuất hiện của dòng phụ kiện check valve 3/4 inch chính là giải pháp kỹ thuật tối ưu giúp kiểm soát hướng đi của dòng chảy hoàn toàn tự động. Với kích thước nhỏ gọn nhưng sở hữu độ bền cơ học cao, thiết bị này hiện diện phổ biến từ các công trình cấp nước dân dụng cho đến các dây chuyền sản xuất công nghiệp phức tạp. Việc thấu hiểu chi tiết về cấu tạo, vật liệu và nguyên lý hoạt động của thiết bị sẽ giúp bạn đưa ra quyết định đầu tư chính xác và đảm bảo an toàn vận hành cho toàn bộ mạng lưới đường ống.

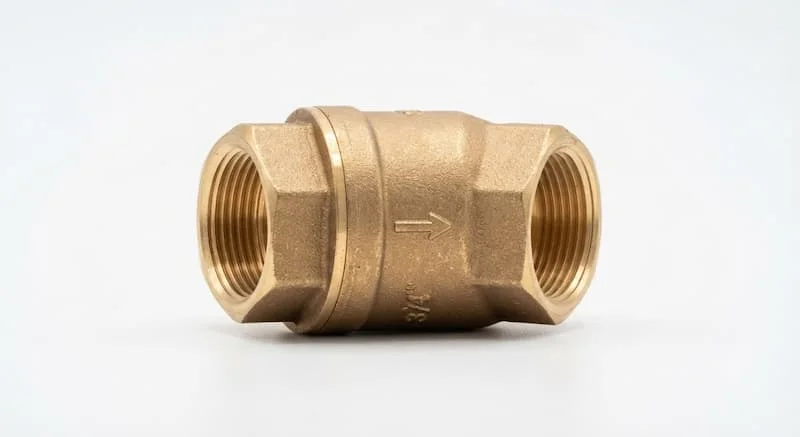

Check Valve 3 4 Inch Là Gì?

Check valve 3/4 inch là van một chiều có kích thước kết nối 3/4 inch (tương đương DN20), cho phép lưu chất chỉ chảy theo một hướng và tự động đóng khi dòng chảy đảo chiều nhằm bảo vệ hệ thống đường ống, máy bơm và thiết bị.

Ý Nghĩa Kích Thước Và Quy Đổi Tiêu Chuẩn

Ký hiệu 3 4 inch thể hiện đường kính danh nghĩa của cổng kết nối. Trong quy chuẩn hệ đo lường đường ống quốc tế, kích thước này tương đương với DN20 (Đường kính danh nghĩa 20 mm) hoặc chuẩn ren phi 27 mm theo cách gọi dân dụng tại Việt Nam. Đây là cỡ ống chuẩn mực dành cho các nhánh phân phối lưu lượng trung bình và nhỏ.

Vai Trò Ngăn Dòng Chảy Ngược

Phụ kiện hoạt động như một lá chắn một chiều hoàn toàn tự động. Khi máy bơm dừng hoạt động hoặc có sự chênh lệch áp suất ngược đột ngột, van sẽ lập tức đóng lại, giữ cho lưu chất không bị chảy ngược về nguồn, ngăn ngừa hiện tượng va đập thủy lực và duy trì áp suất ổn định cho toàn hệ thống.

Cấu Tạo Và Nguyên Lý Hoạt Động

Các Bộ Phận Cấu Thành

Một sản phẩm check valve 3 4 inch tiêu chuẩn có cấu tạo cơ khí tinh gọn nhưng đòi hỏi độ kín tuyệt đối:

• Thân van: Đúc từ đồng, inox, nhựa hoặc gang, bao bọc toàn bộ cơ cấu bên trong và chịu áp lực trực tiếp từ dòng chảy.

• Đĩa van hoặc bi van: Bộ phận di động thực hiện việc chắn ngang hoặc mở rộng lòng van.

• Lò xo trợ lực (đối với dòng Spring Check): Tạo lực ép ban đầu giúp đĩa van hồi vị nhanh chóng.

• Trục van và chốt định vị: Giữ cho đĩa van di chuyển đúng quỹ đạo thiết kế.

• Gioăng làm kín: Chế tạo từ cao su EPDM, NBR hoặc PTFE giúp triệt tiêu hoàn toàn khe hở khi van đóng.

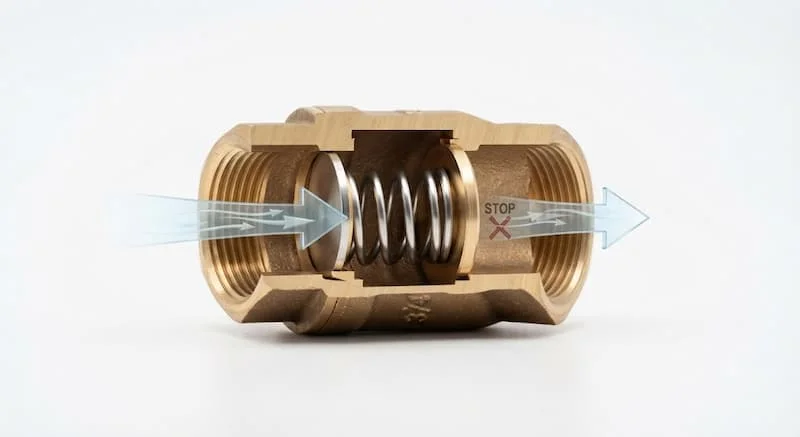

Nguyên Lý Vận Hành Tự Động

Khi lưu chất di chuyển theo chiều thuận với áp lực thắng được lực cản của lò xo hoặc trọng lực đĩa van, đĩa van sẽ bị đẩy lệch khỏi vị trí đế đỡ, tạo khoảng trống cho dòng chảy đi qua.

Ngược lại, khi dòng chảy đột ngột dừng lại hoặc có áp lực dội ngược từ phía sau, lực ép ngược kết hợp với lò xo sẽ đẩy đĩa van quay trở lại bám chặt vào gioăng làm kín. Quá trình ngắt dòng diễn ra tức thì mà không cần bất kỳ sự tác động cơ học hay điện năng nào từ bên ngoài.

Các Loại Check Valve 3 4 Inch Phổ Biến

Tùy thuộc vào môi trường lưu chất và đặc tính vận hành, sản phẩm được thiết kế theo nhiều cơ cấu và chất liệu khác nhau:

Phân Loại Theo Cơ Cấu Hoạt Động

• Swing Check Valve (Van một chiều lá lật): Đĩa van xoay quanh trục nghiêng. Ưu điểm là cản lực ít, lưu lượng qua van lớn, thích hợp cho hệ thống nước chảy thẳng.

• Spring Check Valve (Van một chiều lò xo): Đĩa van bị nén bởi lò xo. Đóng mở cực nhanh, chống va đập thủy lực tốt, lắp đặt được đa dạng hướng.

• Ball Check Valve (Van một chiều dạng bi): Sử dụng bi tròn nâng lên hạ xuống. Ít kẹt cặn, thích hợp cho môi trường chất lỏng có độ nhớt hoặc chứa tạp chất.

• Lift Check Valve (Van một chiều dạng nâng): Đĩa van chuyển động lên xuống theo trục đứng. Độ kín rất cao nhưng gây tổn thất áp suất nhiều hơn.

Phân Loại Theo Vật Liệu Chế Tạo

• Đồng: Giá thành hợp lý, chống ăn mòn nước sinh hoạt tốt, chịu nhiệt độ khá cao, dùng phổ biến cho gia đình.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất vượt trội, chịu áp suất và nhiệt độ cực cao, chuyên dùng cho hóa chất, dược phẩm, thực phẩm.

• Nhựa PVC/uPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất và nước mặn tuyệt đối, tối ưu chi phí cho nông nghiệp và xử lý nước thải.

• Gang: Độ cứng cơ học cao, chịu va đập tốt, dùng trong các cụm van công nghiệp nhẹ.

Thông Số Kỹ Thuật

So Sánh Các Loại Check Valve 3 4 Inch

Khi nào nên chọn: Dùng Swing Check khi bạn cần tối ưu lưu lượng nước chảy. Dùng Spring Check khi lắp đặt ngay đầu ra máy bơm hoặc tuyến ống thẳng đứng. Dùng Ball Check cho môi trường lưu chất có cặn bẩn, và Lift Check cho các tuyến ống hơi, khí cần độ kín tuyệt đối.

Vì Sao Cần Chọn Đúng Vật Liệu Và Áp Suất?

Lựa chọn đúng thông số cho check valve 3 4 inch quyết định trực tiếp tới sự an toàn của toàn bộ hạ tầng:

• Tăng tuổi thọ linh kiện: Chọn mác inox 316 cho môi trường chứa hóa chất giúp van không bị ăn mòn hay thủng thân sau thời gian ngắn.

• Đảm bảo độ kín và an toàn: Cấp áp suất PN16 hoặc PN25 giúp van chịu được các pha tăng áp đột ngột do hiện tượng va đập thủy lực mà không bị vỡ đĩa van.

• Giảm chi phí bảo trì: Hạn chế tối đa việc phải dừng toàn bộ dây chuyền sản xuất chỉ để thay thế một van bị rò rỉ do chọn sai vật liệu.

• Tối ưu hóa hiệu suất bơm: Lựa chọn cơ cấu van ít cản lực giúp máy bơm hoạt động đúng công suất thiết kế, tiết kiệm điện năng tiêu thụ.

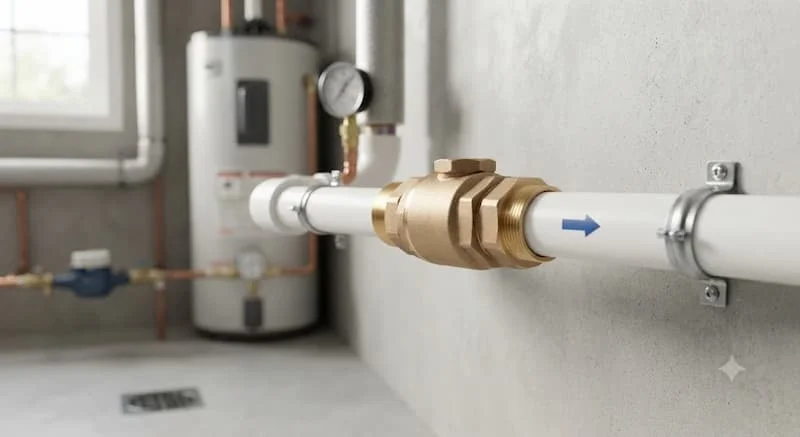

Ứng Dụng Thực Tế Của Check Valve 3 4 Inch

Nhờ dải kích thước chuẩn DN20, phụ kiện được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Đường ống cấp nước sinh hoạt cho hộ gia đình, nhà trọ, chung cư cao tầng.

• Vị trí đầu ra của máy bơm nước gia đình và máy bơm tăng áp công nghiệp.

• Hệ thống điều hòa không khí HVAC, đường ống tuần hoàn của máy nước nóng năng lượng mặt trời.

• Mạng lưới dẫn khí nén, hệ thống lọc nước tinh khiết RO công nghiệp.

• Dây chuyền chiết rót thực phẩm, dược phẩm và xử lý hóa chất nhẹ.

Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Lắp ngược chiều dòng chảy: Bỏ qua mũi tên hướng dẫn đúc nổi trên thân van làm cản trở hoàn toàn dòng lưu chất.

2. Lắp sai phương đối với Swing Check: Lắp van lá lật trên đường ống đứng có dòng chảy đi xuống khiến đĩa van luôn bị hở.

3. Chọn sai cấp áp suất: Dùng van PN10 cho đường ống có áp lực bơm vượt quá 12 bar làm hư hỏng cơ cấu lò xo và gioăng.

4. Quên quấn băng tan hoặc dùng quá nhiều keo: Làm lót cặn keo vào lòng van gây kẹt đĩa van, dẫn đến rò rỉ lưu chất.

5. Không kiểm tra bảo trì định kỳ: Rác bẩn hoặc cặn vôi bám vào bề mặt gioăng làm kín khiến van mất khả năng ngắt dòng ngược.

Checklist Chọn Mua Check Valve 3 4 Inch Chuẩn Kỹ Thuật

• Xác định chuẩn kích thước kết nối đúng 3/4 inch (DN20).

• Chọn kiểu kết nối ren trong, ren ngoài hay dán keo.

• Xác định cấp áp suất làm việc của hệ thống (PN10, PN16 hay PN25).

• Lựa chọn vật liệu thân van là đồng, inox hay nhựa.

• Kiểm tra tính tương thích của vật liệu làm kín với môi chất.

• Xác định nhiệt độ hoạt động tối đa của dòng lưu chất.

• Chọn loại van (lá lật, lò xo, dạng bi) theo hướng lắp đặt thực tế.

• Tìm kiếm sản phẩm từ các thương hiệu uy tín có nguồn gốc rõ ràng.

• Yêu cầu cung cấp chứng chỉ CO-CQ đối với các dự án công trình.

• Kiểm tra chính sách bảo hành chính hãng từ nhà phân phối.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

• Quan sát mũi tên chỉ hướng: Bắt buộc lắp van theo đúng hướng mũi tên chỉ chiều dòng chảy đúc nổi trên thân van.

• Siết ren đúng lực: Dùng mỏ lết vặn vừa đủ chặt, tránh dùng lực quá mạnh làm nứt cổ ren đối với van đồng hoặc van nhựa.

• Vệ sinh sạch đường ống: Xả sạch phoi kim loại, cát bẩn trong ống trước khi lắp van để tránh làm xước bề mặt gioăng làm kín.

• Kiểm tra thử áp: Tiến hành thử áp lực nước nhẹ để kiểm tra độ kín của các mối nối ren ngay sau khi lắp đặt.

• Bảo trì định kỳ: Định kỳ 6 tháng một lần tháo van kiểm tra độ đàn hồi của lò xo và vệ sinh cặn bẩn bám trong lòng van.

Các Câu Hỏi Thường Gặp (FAQ)

Check valve 3 4 inch tương đương DN bao nhiêu?

Kích thước 3/4 inch tương đương với chuẩn danh nghĩa DN20 (đường kính ngoài ống khoảng 27 mm theo chuẩn Việt Nam).

Nên chọn van đồng hay inox?

Van đồng thích hợp cho hệ thống nước sạch, nước nóng sinh hoạt dân dụng với chi phí tối ưu. Van inox chuyên dùng cho môi trường hóa chất, thực phẩm, nước mặn hoặc các hệ thống đòi hỏi độ bền và vệ sinh tuyệt đối.

Có thể lắp van theo phương đứng được không?

Dòng van một chiều lò xo (Spring Check) hoặc dạng bi (Ball Check) có thể lắp theo phương đứng hoàn toàn ổn định. Riêng dòng van lá lật (Swing Check) chỉ nên lắp trên đường ống ngang hoặc đường ống đứng có dòng chảy hướng đi từ dưới lên.

Van một chiều 3/4 inch chịu được áp suất bao nhiêu?

Tùy thuộc vào vật liệu, các van nhựa thường chịu được PN10 (10 bar), van đồng chịu từ PN12 đến PN16 (12–16 bar), trong khi van inox có thể chịu áp lực lên tới PN25 (25 bar) hoặc cao hơn.

Bao lâu nên bảo dưỡng van một lần?

Hệ thống nên được kiểm tra và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần để đảm bảo đĩa van không bị kẹt cặn bẩn.

Cách Lựa Chọn Check Valve 3 4 Inch Phù Hợp

Nhìn chung, phụ kiện check valve 3 4 inch đóng vai trò cực kỳ quan trọng trong việc bảo vệ toàn diện hệ thống đường ống trước nguy cơ dòng chảy ngược. Việc xác định chính xác kích thước DN20, lựa chọn vật liệu đồng hay inox cùng cấp áp suất làm việc phù hợp sẽ giúp dòng lưu chất vận hành mượt mà, triệt tiêu sự cố rò rỉ và kéo dài tuổi thọ cho các thiết bị phụ trợ.

Nếu bạn đang tìm kiếm các sản phẩm van một chiều 3/4 inch chính hãng, đầy đủ chứng nhận CO-CQ với mức giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi hôm nay để được đội ngũ kỹ sư hỗ trợ tư vấn kỹ thuật và nhận báo giá ưu đãi nhất đối với check valve 3 4 inch.
